Самодельный экзоскелет из доступных материалов

В данном обзоре автор показывает процесс изготовления самодельного экзоскелета для мастера-ремонтника. Устройство помогает сделать руки невесомыми.

Это очень удобно при выполнении целого ряда ремонтно-строительных работ, когда руки долгое время подняты над головой или находятся в выпрямленном состоянии перпендикулярно туловищу.

С помощью экзоскелета можно проводить работы длительное время, при этом руки в поднятом состоянии не будут уставать, что позволит повысить производительность работ.

Например, данное устройство пригодится при выполнении электромонтажных работ (особенно под потолком), а также в процессе проведения различных ремонтных и отделочных работ. Также экзоскелет может пригодится и дачникам в процессе сбора ягод.

В общем, это довольно универсальное приспособление, которому можно найти применение в самых разных сферах.

Особенности конструкции устройства

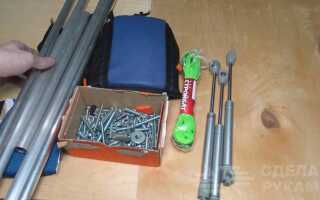

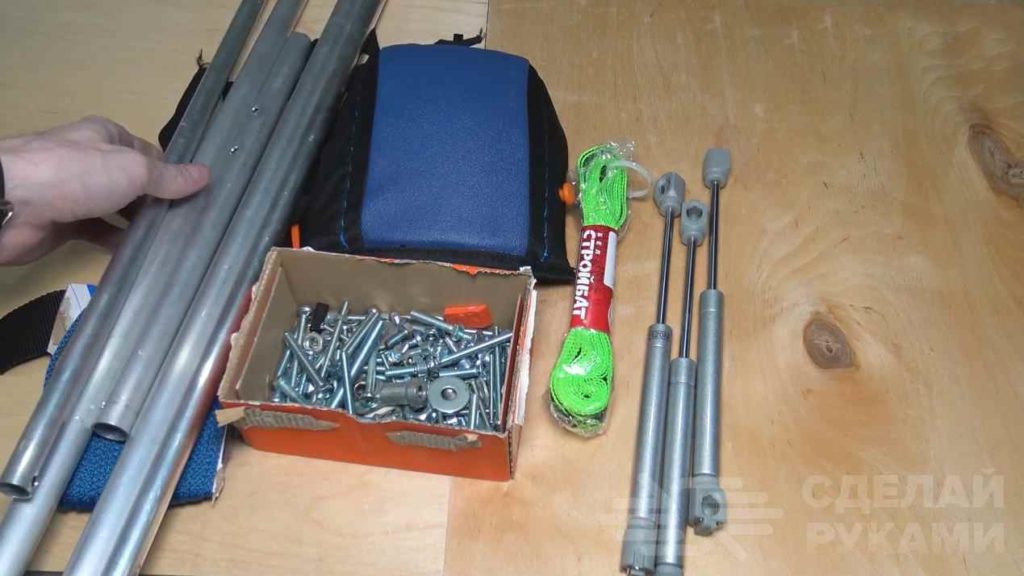

Основным элементом самодельного экзоскелета является мебельный газлифт на 12 кг. Помимо этого, нужны будут алюминиевые трубки и элементы шарнирной системы.


Что касается шаровой опоры, креплений и шарниров, то их автор сделал с помощью 3D принтера. Однако все используемые детали можно сделать и из других материалов.

Для изготовления экзоскелета на одну руку потребуется две алюминиевые трубки, газлифт и шарнирные элементы, включая опорное ложе под руку.

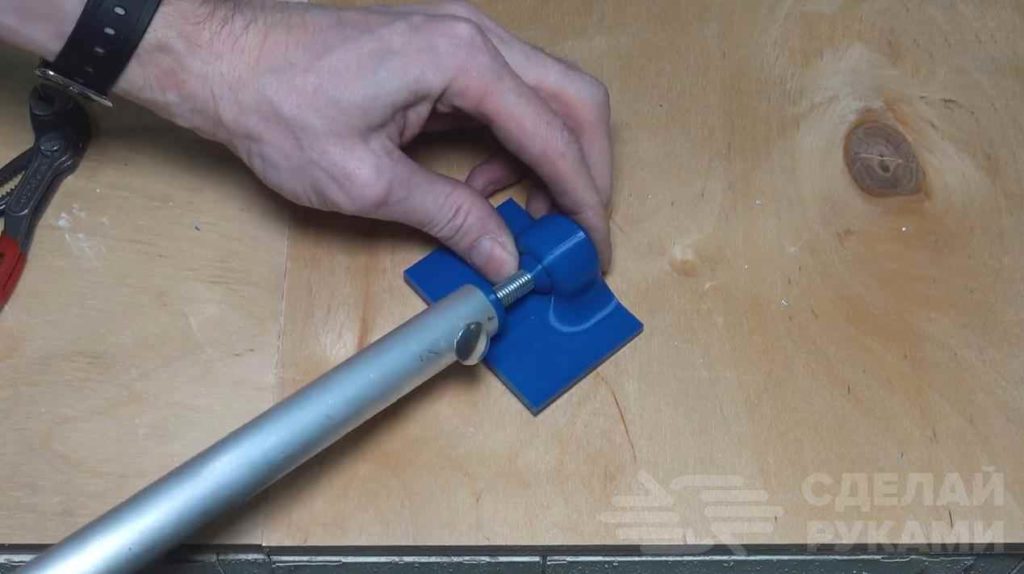

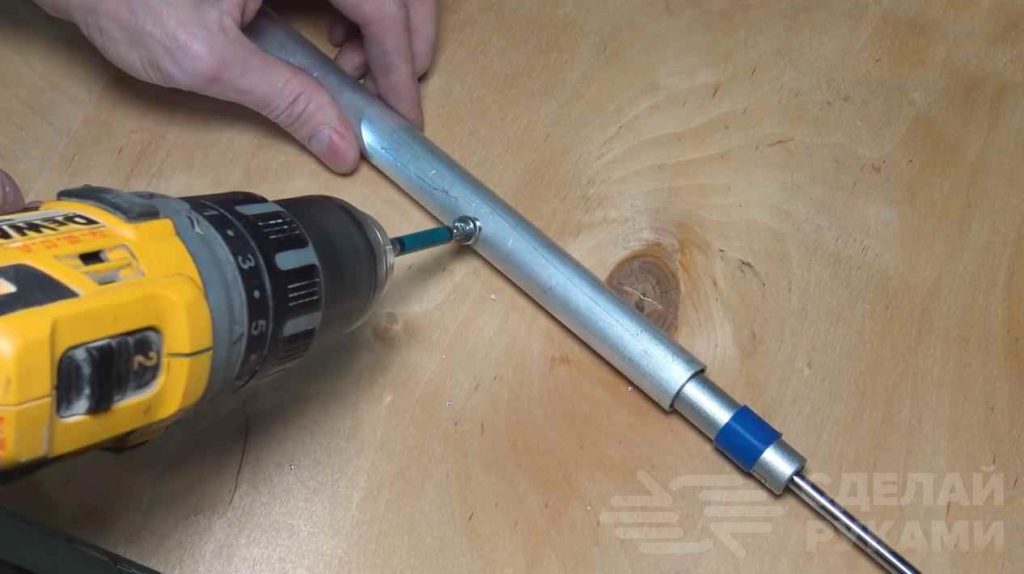

Газлифт вставляем в первую трубку и фиксируем с помощью винтов. На другом конце этой алюминиевой трубки автор закрепляет шаровую опору.

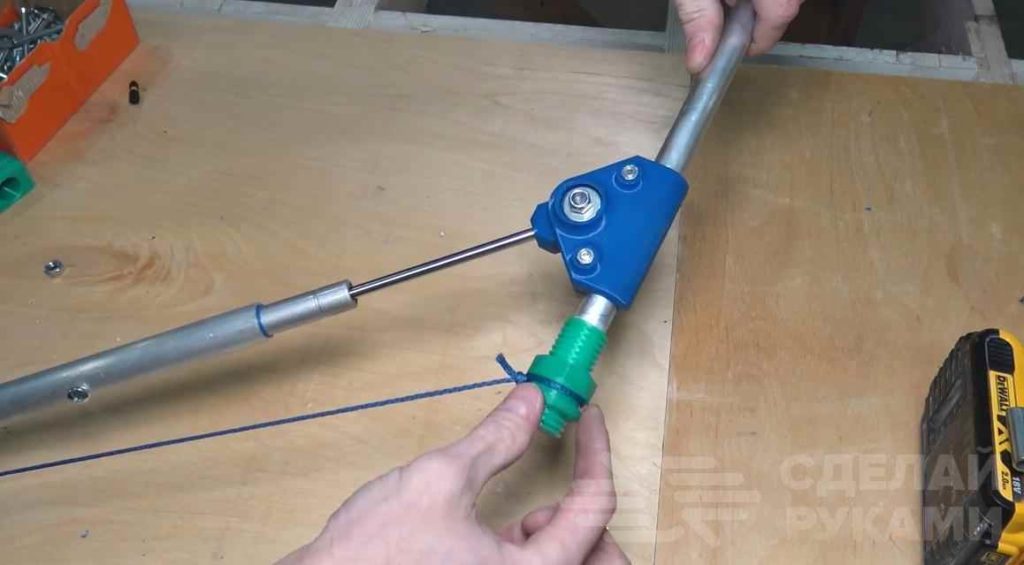

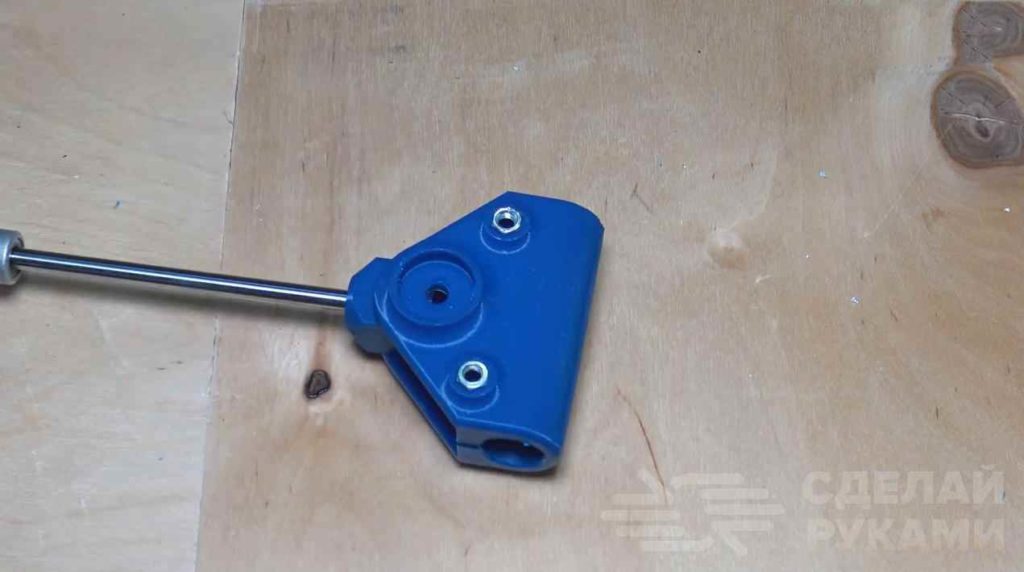

Вторую трубку крепим перпендикулярно первой при помощи самодельного шарнира.

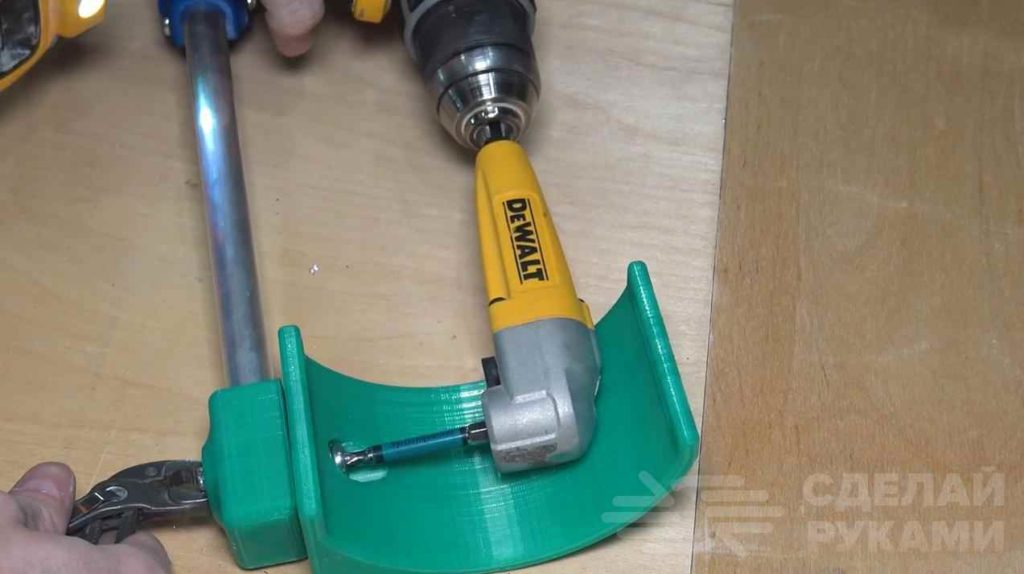

На конце второй трубки крепится ложе под руку (его автор тоже сделал на 3D принтере). На последнем этапе натягивается тросик.


Подробно о том, как сделать универсальный экзоскелет ремонтника, можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала Shayter Andrey.
