Станок для УШМ с протяжкой из автомобильных стоек

В данном обзоре автор показывает, как сделать отрезной станок для УШМ с протяжкой. Очень полезная самоделка для домашней мастерской.

Для изготовления станка потребуется (УШМ) болгарка, куски металла, две автомобильные стойки, профильные трубы и газлифт.

Также понадобится небольшой кусок металлической круглой трубы и пара подшипников, которые должны быть чуть больше, чем внутренний диаметр трубы.

Первым делом разрезаем кусок круглой трубы вдоль, затем запрессовываем по краям подшипники. Продольный шов на трубе завариваем.

Возможно, вам также будет интересно прочитать, как из металлолома и ступицы автомобиля сделать мини гибочный станок с вертикальным прижимом.

Основные этапы работ

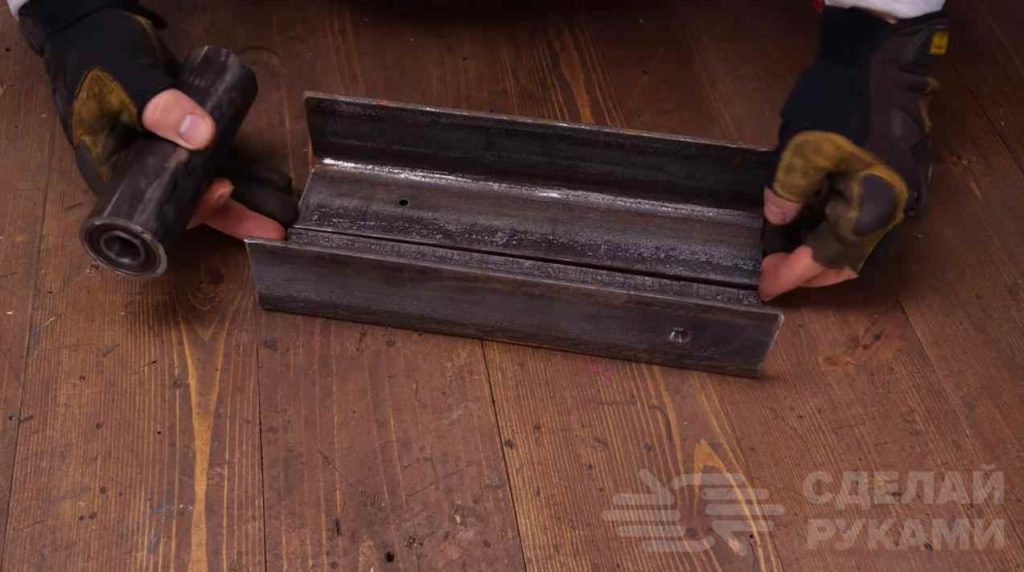

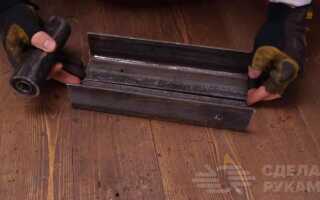

На следующем этапе автор отрезаем два уголка и сваривает их вместе (можно также использовать подходящий по размеру кусок швеллера). Привариваем кусок круглой трубы с подшипниками.

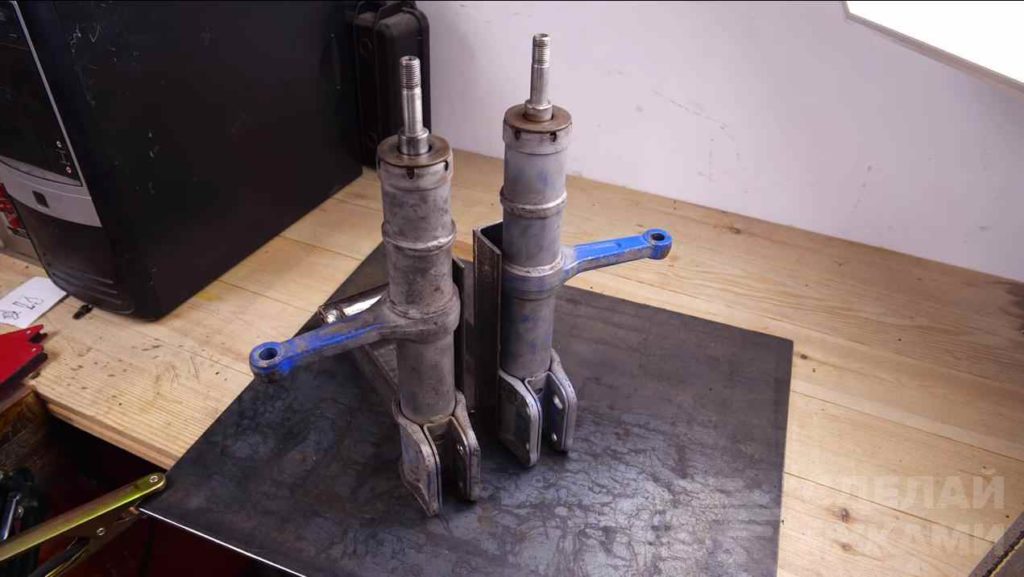

К получившейся детали из уголков необходимо будет приварить еще два отрезка уголка, к которым после этого привариваем автомобильные стойки.


Далее автор отрезает дополнительно еще пару уголков и соединяет их вместе (временно на прихватки). Сверлим отверстие, а углы в верхней части закругляем.

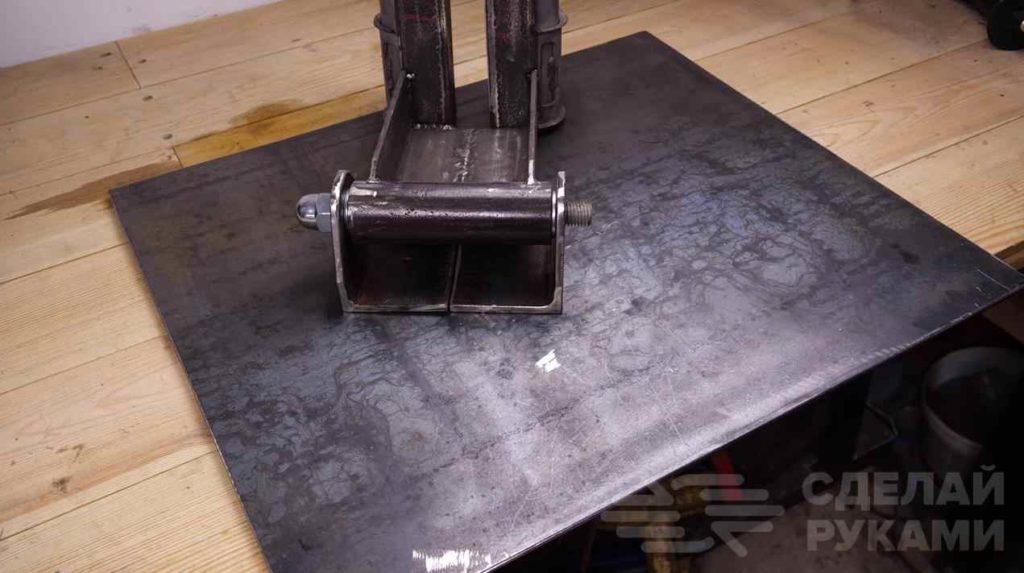

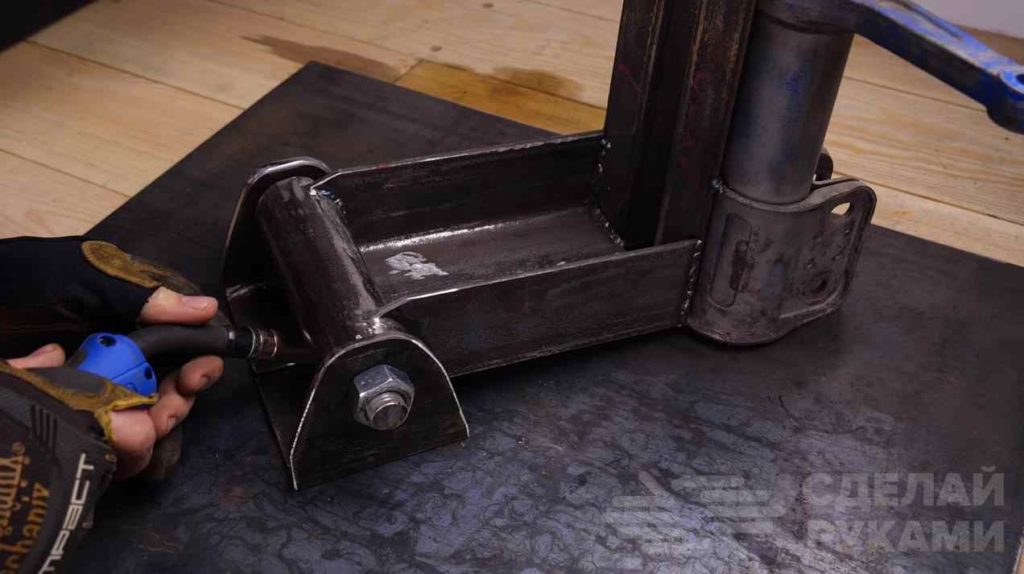

Затем срезаем прихватки и получаем два крепления. В подшипники вставляем шпильку, надеваем на нее ранее изготовленные крепления и фиксируем гайками. Нижние полки двух креплений свариваем между собой, сварной шов зачищаем болгаркой.

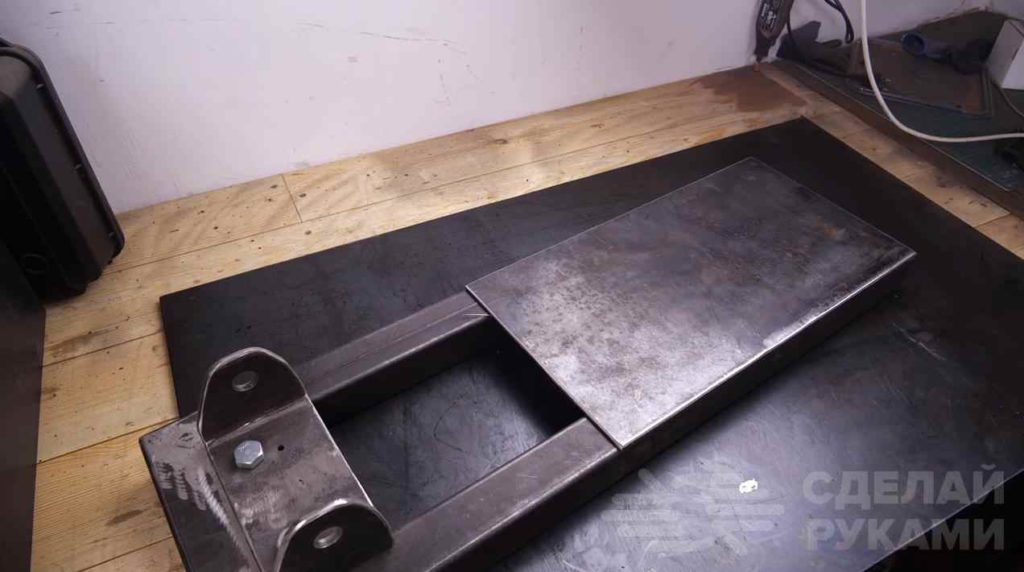

Из профильной трубы свариваем станину, а к ней нужно будет прикрутить на болты крепление из уголков. Затем к станине привариваем лист металла.

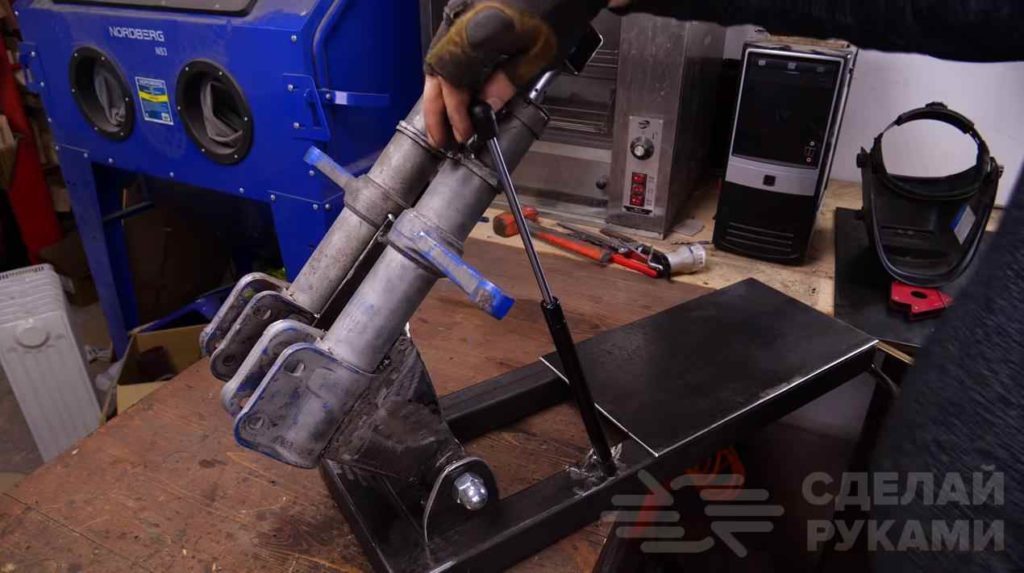

Далее крепим узел с автомобильными стойками, и дополнительно нужно установить газлифт, который в данном случае будет играть роль возвратной пружины.

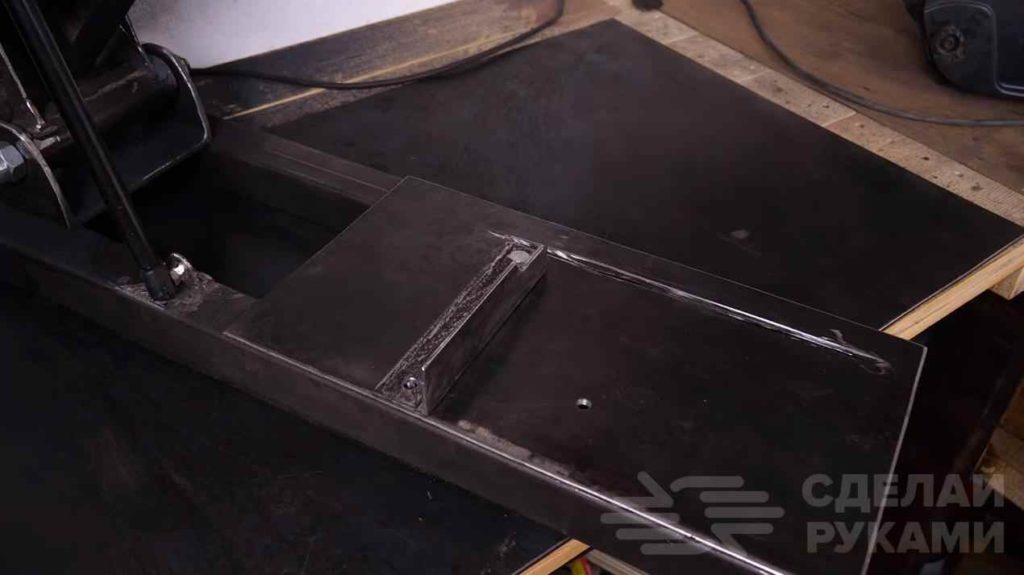

В завершении останется только сделать пропил в листе металла отрезного диска, а также закрепить на основании регулируемый упор для заготовок (его можно сделать из уголка).


Устанавливаем болгарку, и можно пользоваться станком! Подробный процесс его изготовления показан на видео ниже. Идеей поделился автор YouTube канала Men’s Craft.
