Станок для нарезки зубьев на ножовке по дереву

Быстро и качественно нарезать зубья на будущем ножовочном полотне по дереву можно при помощи небольшого станка. В данном обзоре автор показывает, как сделать его своими руками из доступных материалов.

Для изготовления такого самодельного станочка потребуются:

  • металлическая пластина толщиной 6 мм (размер — 130*150 мм);
  • металлическая пластина толщиной 10 мм;
  • кусок рессоры;
  • трубный метчик на 1 дюйм;
  • втулка из стальной круглой трубы;
  • кусок вала диаметром 25 мм;
  • отрезок водопроводной трубы на ¾.

Первым делом в основании станка (металлической пластине 130*150 мм) автор сверлит четыре крепежных отверстия для крепления к столу.

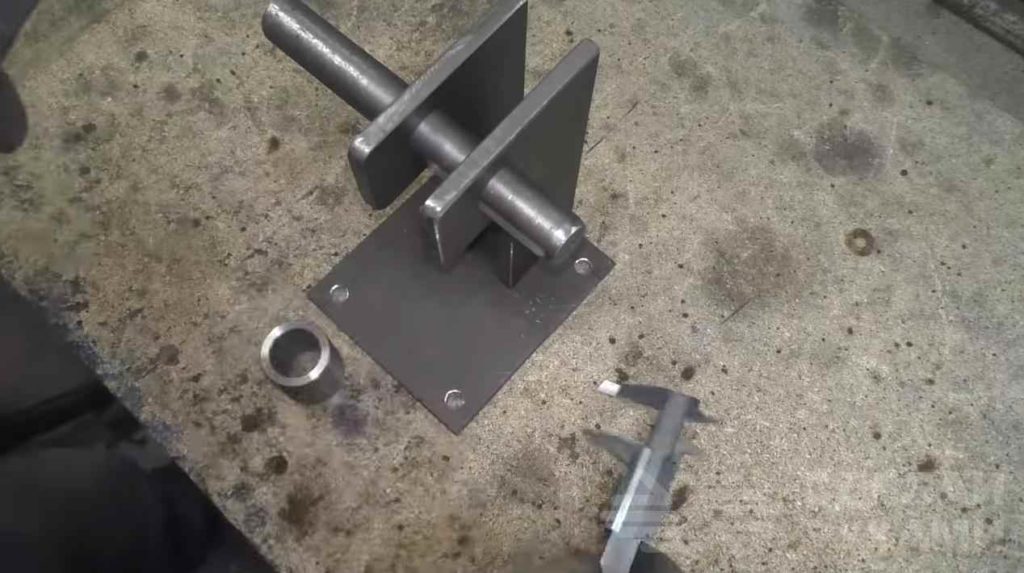

Далее из двух пластин толщиной 10 мм автор вырезает заготовки Г-образной формы. Их надо будет приварить потом к основанию.


Но сначала в этих деталях необходимо будет просверлить отверстия, чтобы установить вал диаметром 25 мм.

Возможно, вам также будет интересно прочитать статью: как изготовить слесарные тисы с быстрозажимным механизмом.

Основные этапы работ

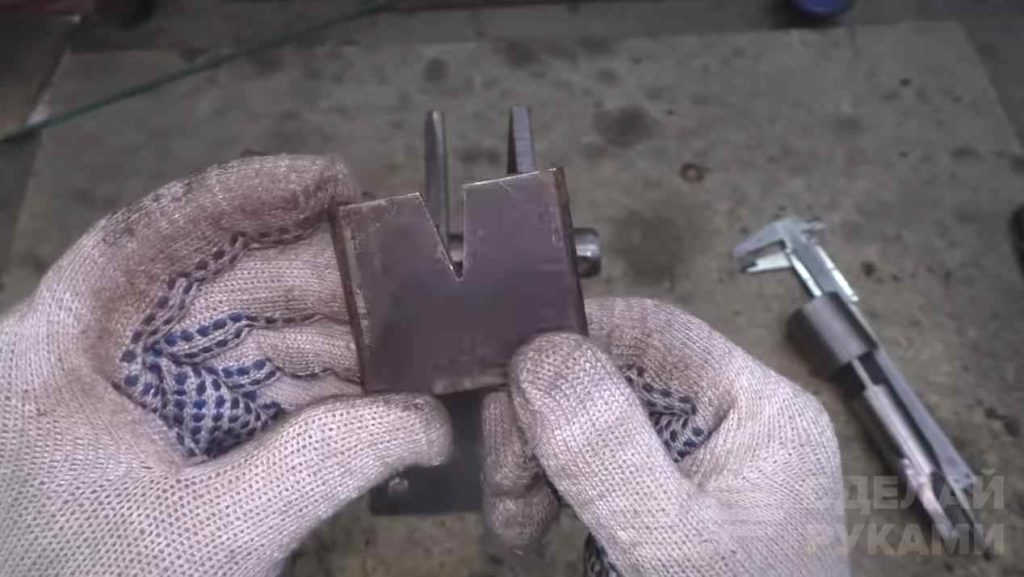

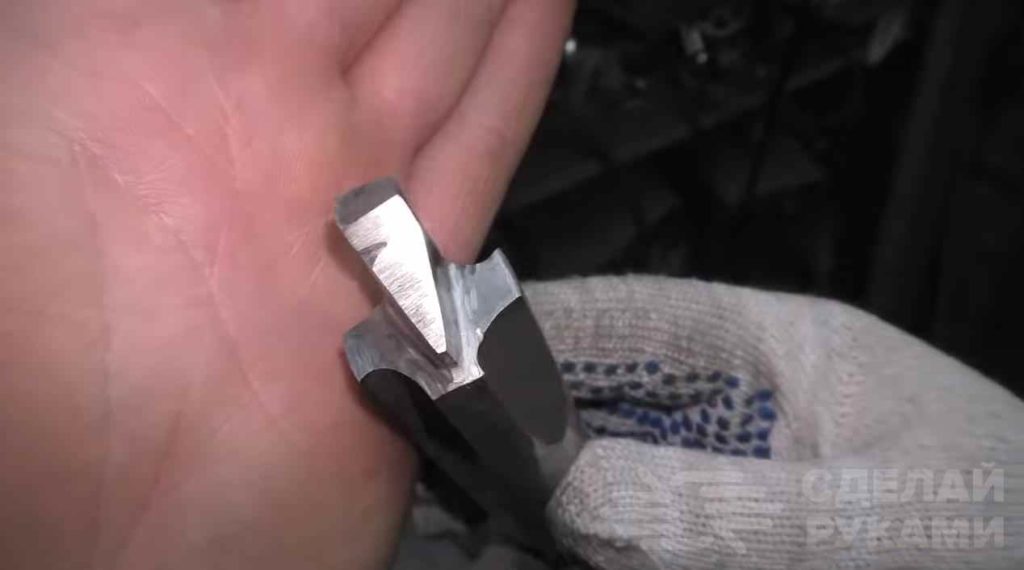

На следующем этапе автор придает нижней части метчика треугольную форму (по форме зуба ножовки). Также нужно сделать треугольный вырез на куске рессоры.

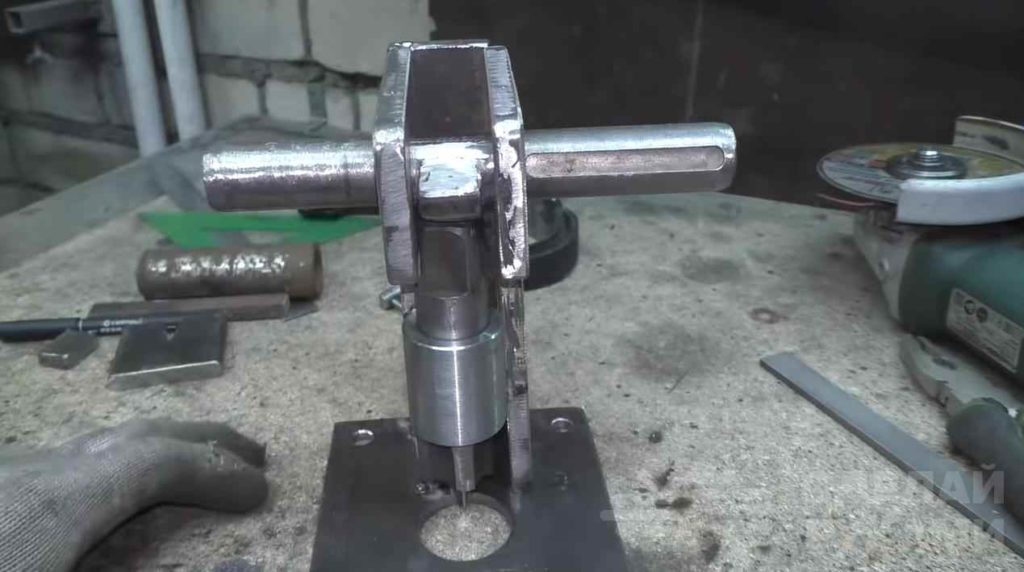

В основании сверлим отверстие. По центру вала автор вытачивает небольшой выступ прямоугольной формы, который будет давить на метчик, установленный между боковыми стенками.

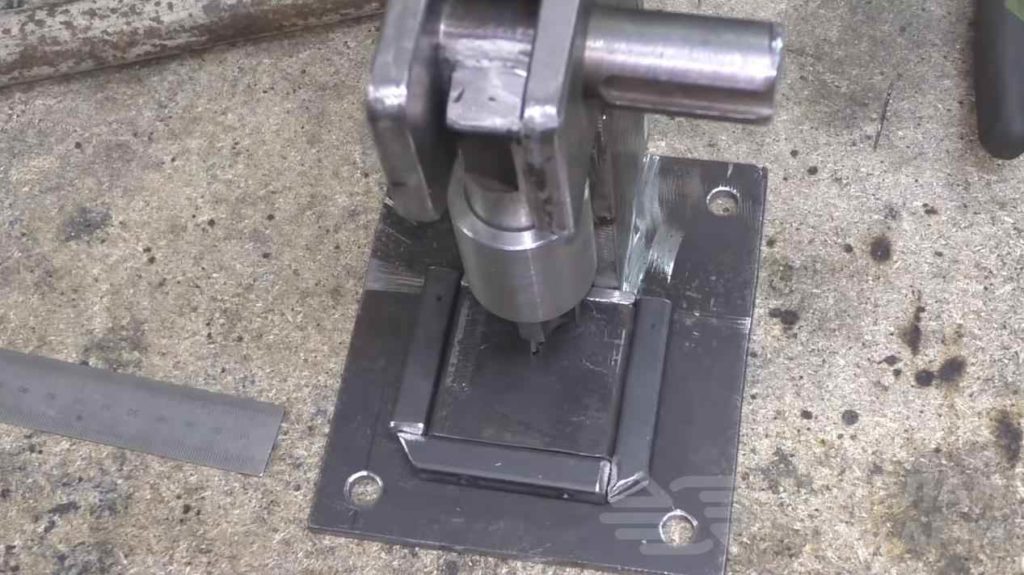

Кусок рессоры устанавливается на основании, из квадратного прутка автор делает ограничители, которые привариваются к основанию.

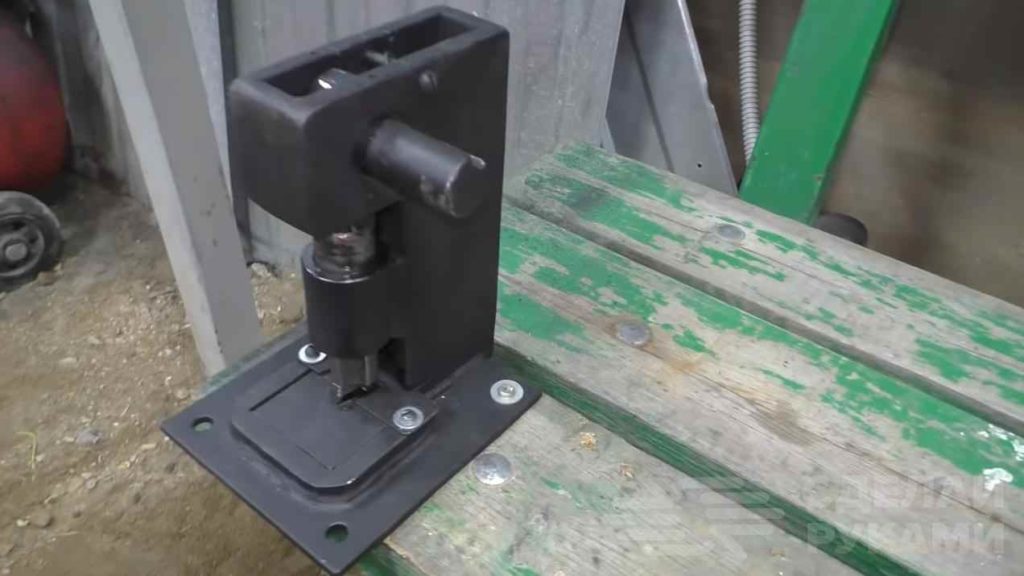

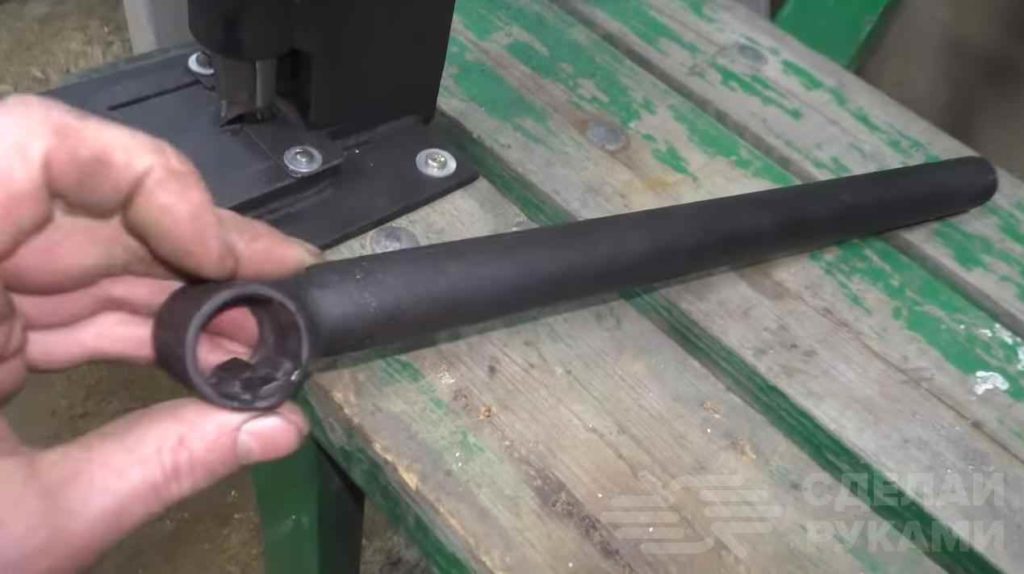

Устанавливаем возвратную пружину и изготавливаем ручку из круглой трубы, которая надевается на вал. После этого можно все покрасить.



Подробнее о том, как сделать станок для нарезки зубьев на ножовке по дереву, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Самоделкин 37 rus».
