Кондуктор для сварки заготовок под разными углами

В данном обзоре автор покажет, как сделать простой кондуктор для сварки, с помощью которого можно сваривать между собой профильные трубы и другие заготовки из металла под разными углами (угол можно регулировать).

Из основных материалов для изготовления самодельного сварочного кондуктора потребуется металлический уголок (с разными по ширине полками) и профильные трубы.

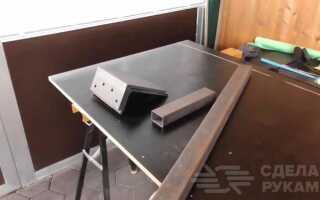

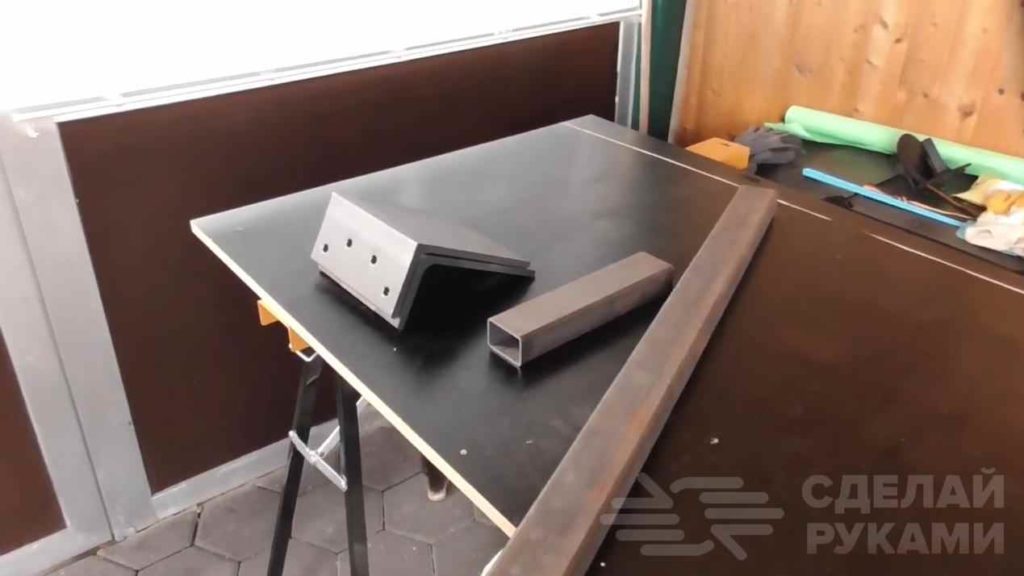

Первым делом отрезаем два одинаковых по длине куска уголка и два отрезка профильной трубы.

Рекомендуем также ознакомиться с обзорной статьей: как изготовить станок для сварки металла в трёх плоскостях.

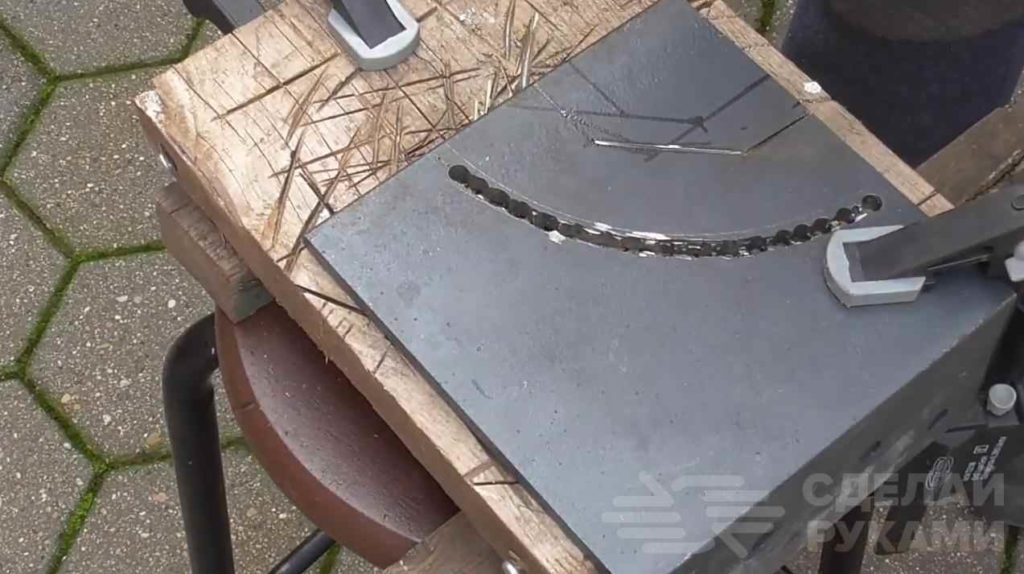

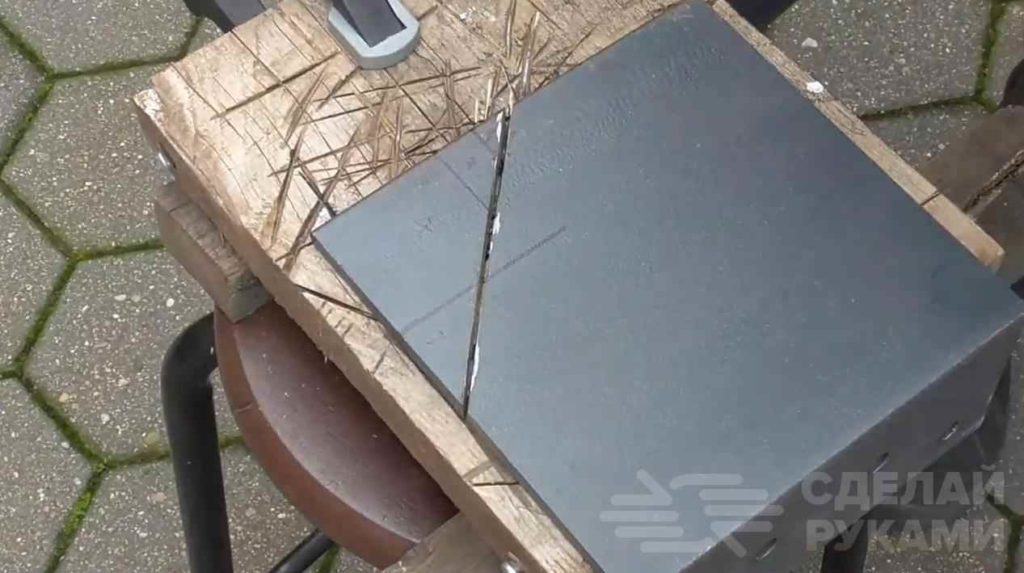

Далее от толстостенных уголков необходимо будет отрезать лишние куски металла. В одной из заготовок нужно выбрать полукруглый паз.



Процесс изготовления самоделки

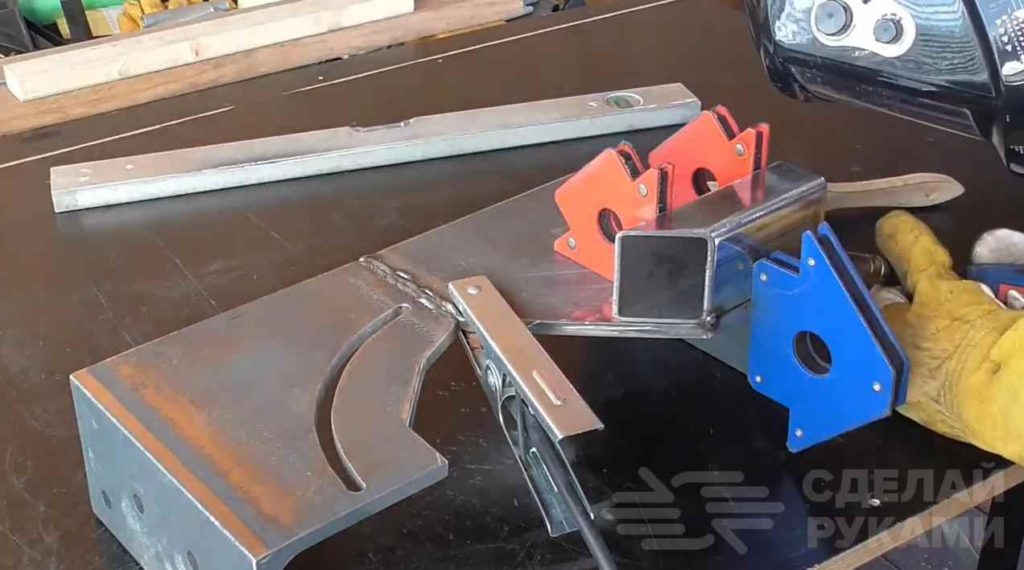

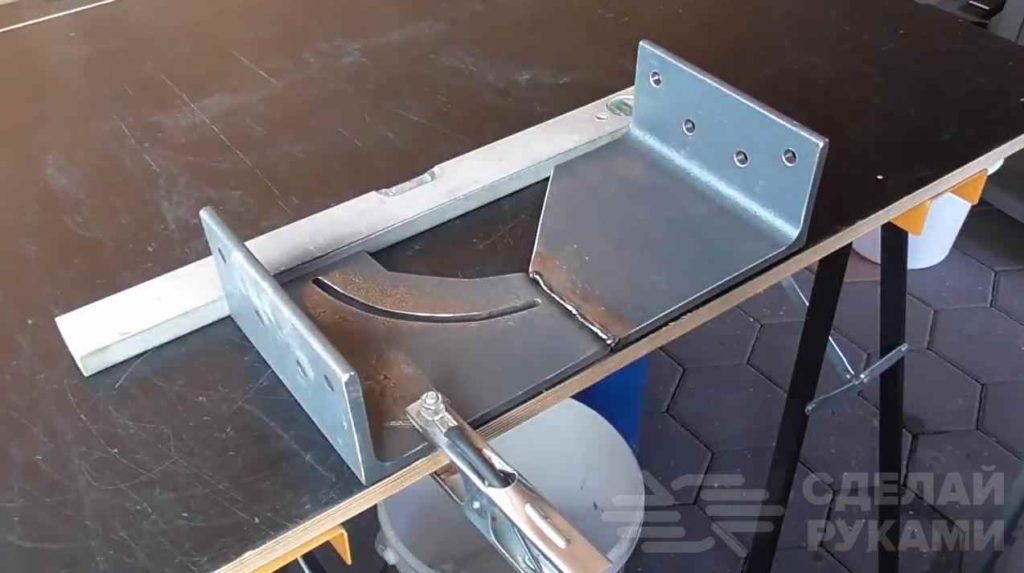

На следующем этапе автор сваривает два куска уголка между собой таким образом, чтобы получилась П-образная деталь (швеллер). Это будет основание кондуктора.


Затем необходимо приварить к основанию отрезок профильной трубы (он же упор для заготовок).

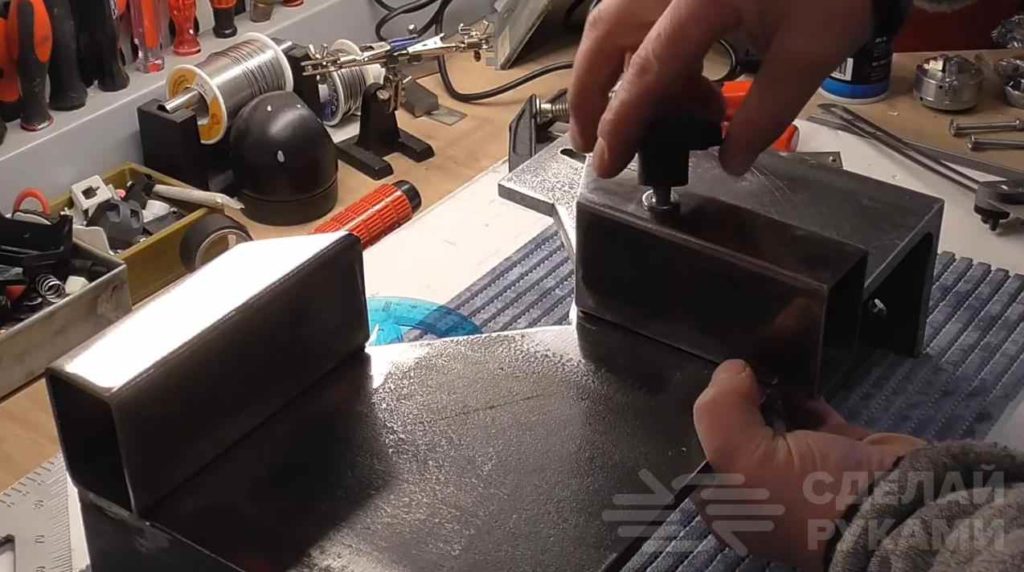

Второй упор также изготавливается из куска профтрубы, но, в отличие от первого, он является подвижным — крепится к основанию кондуктора с помощью болта и фиксируется в нужном положении барашковой гайкой.


Подробный процесс изготовления кондуктора для сварки заготовок под разными углами показан на видео ниже. Идея от автора YouTube канала Arthur L. Do it creative.
