Поворотный гриндер своими руками: для гаража и мастерской

В данном обзоре расскажем, как сделать своими руками удобный поворотный гриндер для шлифовки металлических и деревянных заготовок.

Сделать такой станочек можно из металлолома, который часто валяется под ногами в мастерской, на даче и в гараже. В крайнем случае все необходимые заготовки можно найти на ближайшей металлоприемке.

Для изготовления самодельного поворотного гриндера нам потребуются следующие материалы:

    • лист металла толщиной 5 мм;
    • кусок швеллера с высотой стенки 140 мм;
    • куски металла толщиной 10 мм;
    • строительный уголок 32*32 мм;
    • строительный уголок 50*50 мм;
    • профтруба 40*40 мм с толщиной стенки 3 мм.

В качестве привода для гриндера автор использует электродвигатель 1,5 кВт (1500 оборотов в минуту).

Советуем также ознакомиться со статьей: как сделать станок для прессования алюминиевых банок.

Основные этапы работ

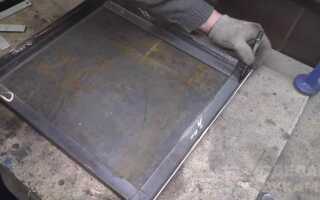

Из листа металла толщиной 5 мм вырезаем столешницу 40*40 мм. Из уголка 32*32 мм автор сваривает рамку под столешницу.


Кусок швеллера привариваем к основанию. Затем к швеллеру автор приваривает площадку для электродвигателя и боковую стенку (из кусков металла толщиной 10 мм).

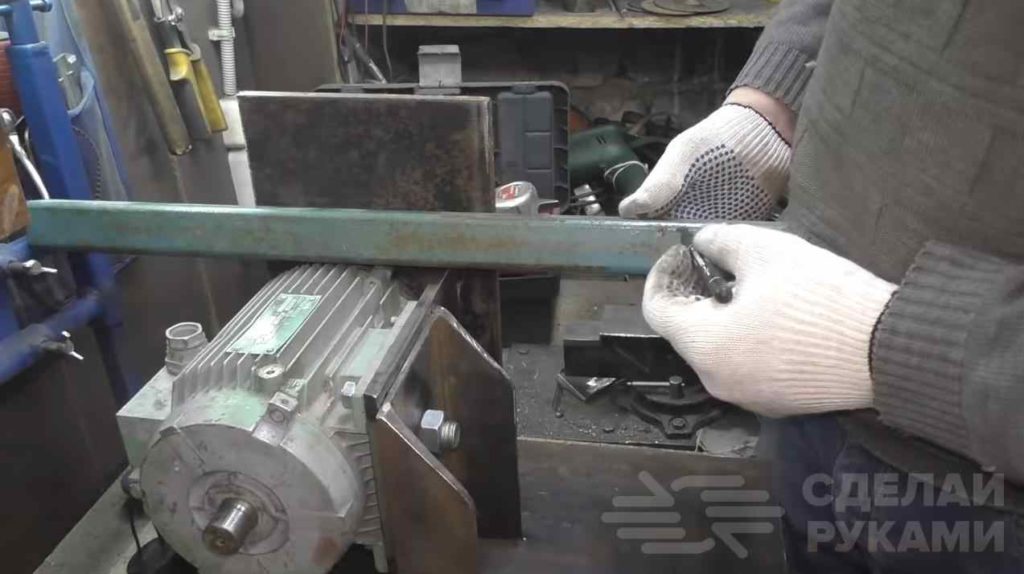

К боковой стенке автор приваривает кусок уголка 50*50 мм, внутри которого будет ходить вперед-назад ригель из профильной трубы 40*40 мм.

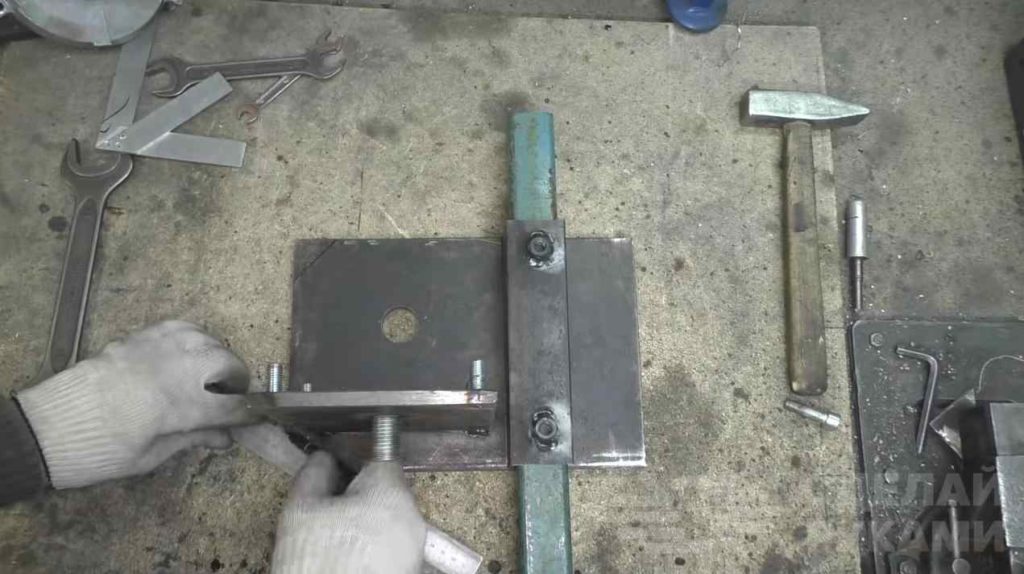

Также необходимо вырезать из листа металла пластину, к которой будут крепиться два ролика и опорная площадка для шлифовальной ленты. Приводной ролик надевается на вал электродвигателя.


На последнем этапе изготавливаем остальные детали, все красим, после чего приступаем к сборке.

Подробно о том, как изготовить поворотный гриндер, можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала «Самоделкин 37 rus».
