Станок для резки тонколистового металла своими руками

Резать листовой металл в домашних условиях можно обыкновенными ножницами по металлу или электрическими ножницами.

Однако, работая обычными ножницами, можно замучиться резать длинные полосы металла, а покупать ради этого специальные электрические — не имеет смысла.

Можно поступить проще и изготовить небольшой станок для резки тонколистового металла самостоятельно из разных обрезков металла.

Для изготовления самоделки нам понадобятся: толстый стальной лист небольшого размера, пара болтов, несколько обычных и одна удлинённая гайка, металлический пруток.

Рекомендуем также прочитать статью-обзор: как сделать мощный инструмент для сгибания арматуры.

Для начала надо будет изготовить станину для крепления к верстаку. Для этого от листа металла отрезаем необходимый размер будущей станины. Сверлим по краям четыре отверстия.

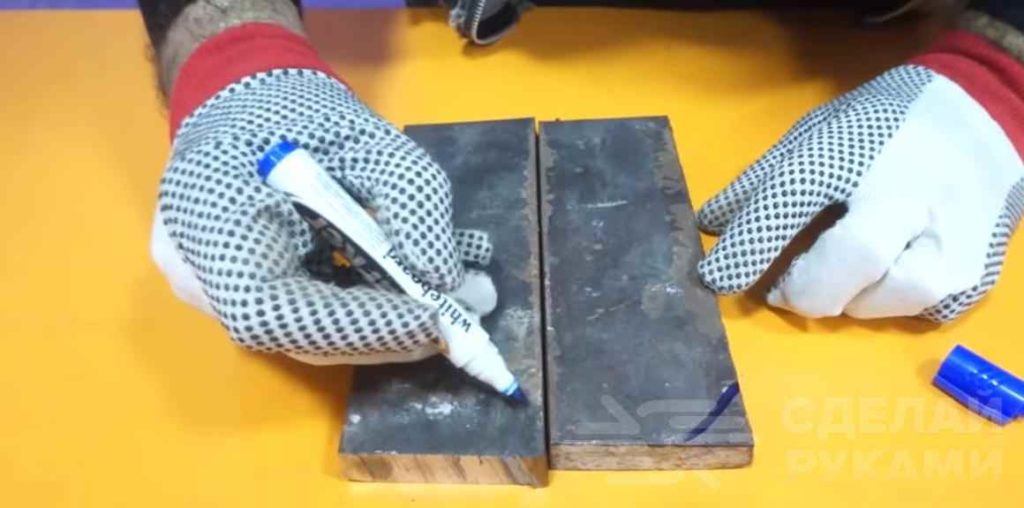

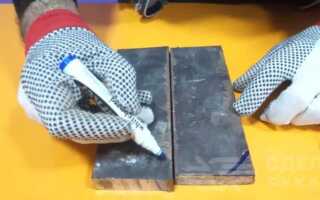

Затем от листа металла отрезаем два отрезка одинакового размера и скругляем по одному краю.


Основные этапы работ

На следующем этапе сверлим отверстие в каждой пластине с одного края, в них будут крепиться ролики. Устанавливаем одну пластину перпендикулярно станине, расположив её по центру.

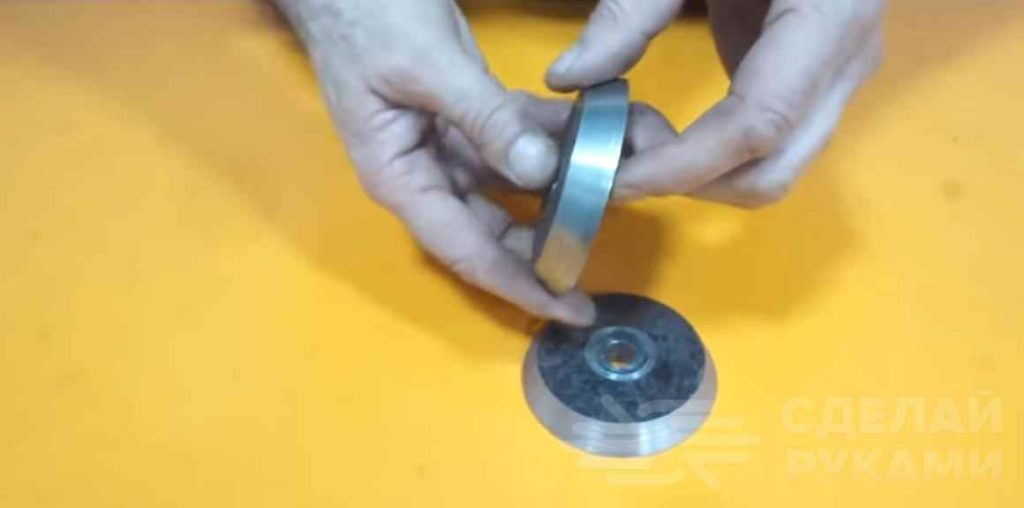

Теперь можно изготовить ролики. Из листа вырезаем две круглые заготовки и снимаем край под 45 градусов, заостряя одну сторону. Можно воспользоваться шлифовальным диском или же обратиться к токарю, который сделает вам этот спуск.

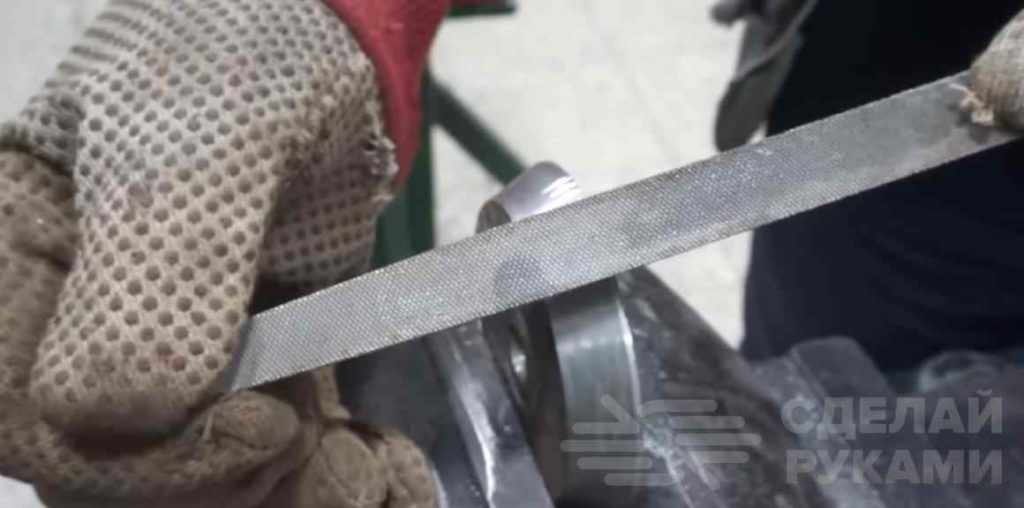

Одному из роликов надо придать зубчатую форму. Для этого треугольным напильником делаем небольшие канавка (насечки) на острие ролика.

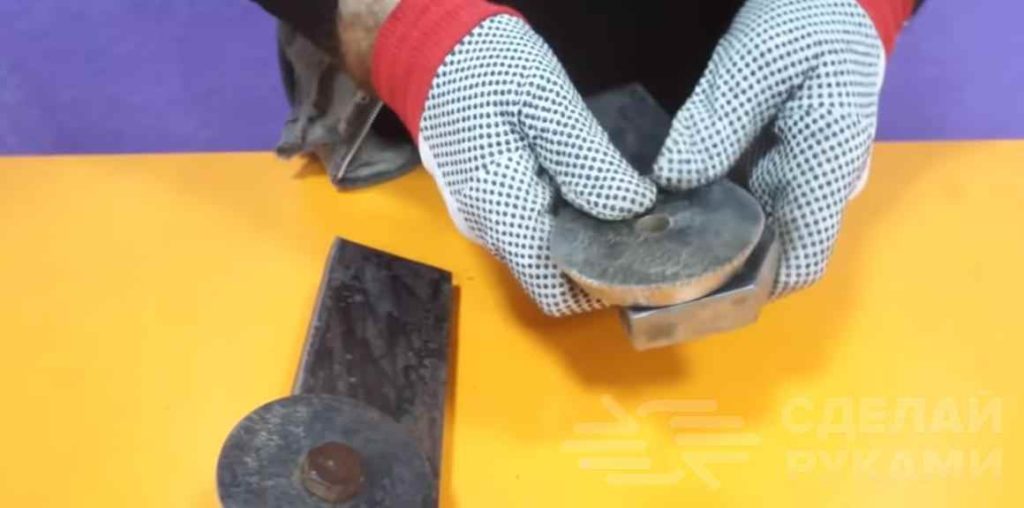

Ролик, который без зубцов, установим в отверстие на уже готовой пластине при помощи болтового соединения.

Теперь привариваем к задней части кусочек металлического квадратного бруска и примеряем, где будет стоять верхняя часть нашего станочка (на неё будет движущийся ролик).

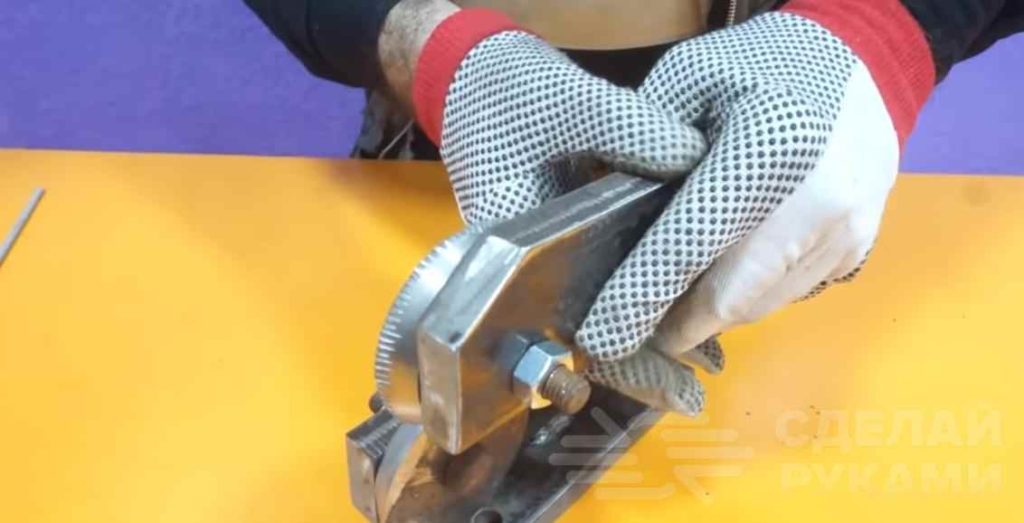

Совмещаем оба ролика, таким образом, чтобы одно острие, чуть перекрывало второе, с минимальным зазором. Привариваем верхнюю пластину к квадратному бруску. На верхний ролик накручиваем гайку и фиксируем её к болту.


После этого можно изготовить поворотную ручку. Металлический пруток свариваем в виде буквы «Т» и привариваем нижний конец к удлинённой гайке.

Красим наш станок в понравившийся нам цвет и можем приступать к работе. Подробное изготовление можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mr Novruz.
