Самодельный ручной зажим для фиксации заготовок

В данном обзоре мастер показывает процесс изготовления простого самодельного зажима. С помощью этого приспособления можно зажимать мелкие заготовки для последующей обработки на шлифовальном станке (наждаке).

Также, используя этот ручной зажим, можно фиксировать заготовки перед сваркой. В общем, самоделка годная и полезная, и в домашней мастерской всегда пригодится. Да и сделать ее совсем несложно.

Рекомендуем также прочитать интересную обзорную статью: как самостоятельно изготовить быстрозажимную струбцину из профильной трубы и пружины.

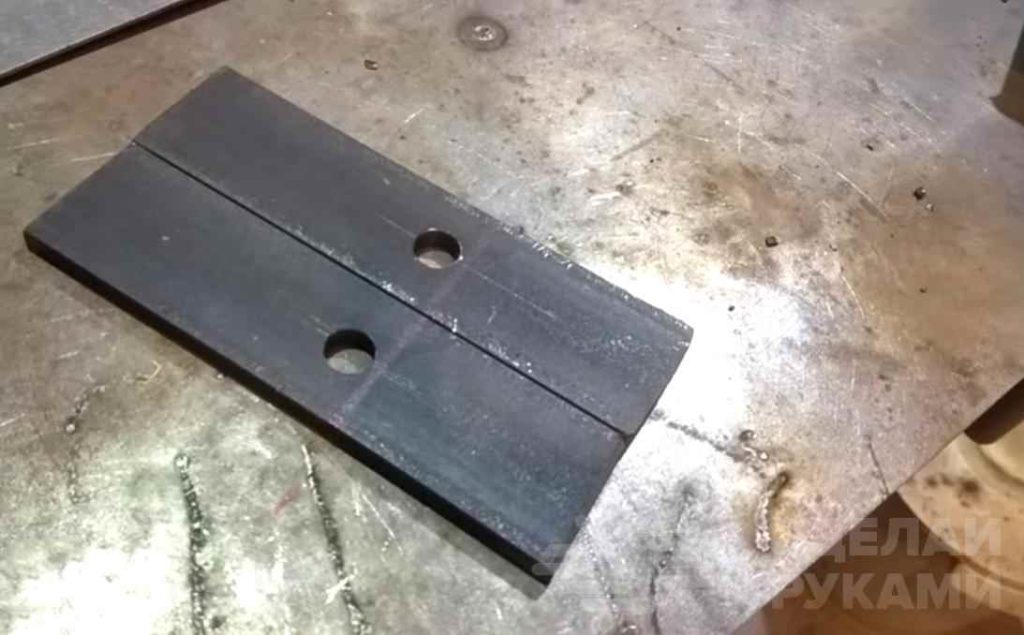

Первым делом автор отрезает две металлических пластины одинаковой длины. По центру каждой заготовки сверлим отверстие.


Основные этапы работ

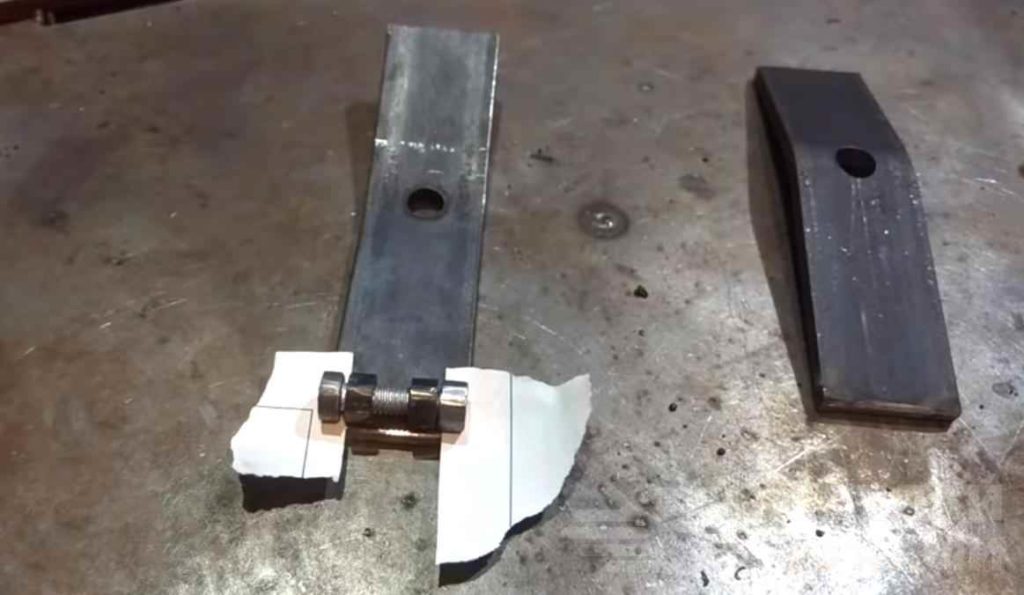

На следующем этапе пластины нужно будет немного согнуть. Из болта и гаек автор делает шарнир, с помощью которого соединяем обе заготовки.

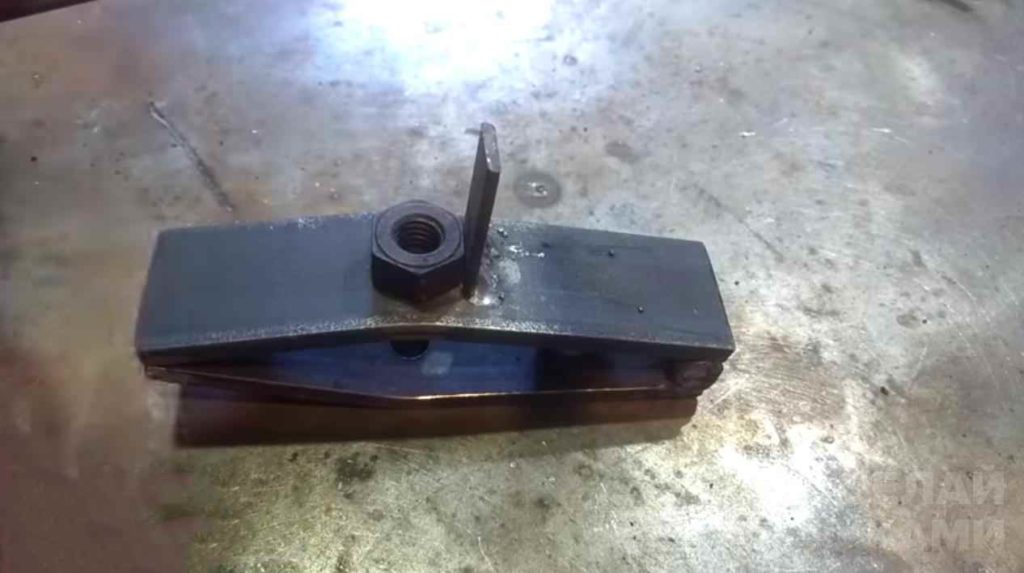

К нижней пластине (к внутренней стороне) привариваем гайку, на которую будет надеваться пружина.

К верхней пластине автор приваривает небольшой упор для второй гайки, чтобы она не прокручивалась.Отрезаем упор по высоте гайки.


Из болта и куска квадратного прутка делаем вороток. Вставляем его в отверстия в пластинах, и фиксируем при помощи гайки. Из полосы металла надо будет сделать прижимные губки. Привариваем их к концам пластин.

Подробно о том, как изготовить ручной зажим для фиксации заготовок, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала LaKema.
