Мощные тисы своими руками без использования сварки

Если вы решились изготовить мощные слесарные тисы самостоятельно то, скорее всего, вы будете использовать сварочный аппарат.

Однако в данном обзоре мы расскажем и покажем, как собрать мощные тисы без выполнения сварочных работ, только лишь на болтовом соединении.

Основные материалы, которые понадобятся для изготовления слесарных тисов своими руками:

  • пара стальных строительных уголков;
  • листовой металл толщиной 1 – 1,5 см;
  • червячный механизм от ручного домкрата;
  • отрезок круглой арматуры;
  • болты с потайной головкой и пара гаек.

Из инструмента нам потребуются: отрезной инструмент (болгарка), сверлильный станок, метчик для нарезания резьбы и другой слесарный инструмент, который можно найти практически в каждой мастерской.

Если вас интересуют другие варианты самодельных тисов, то рекомендуем прочитать обзор: настольные быстрозажимные тиски из профильной трубы.

Основные этапы работ

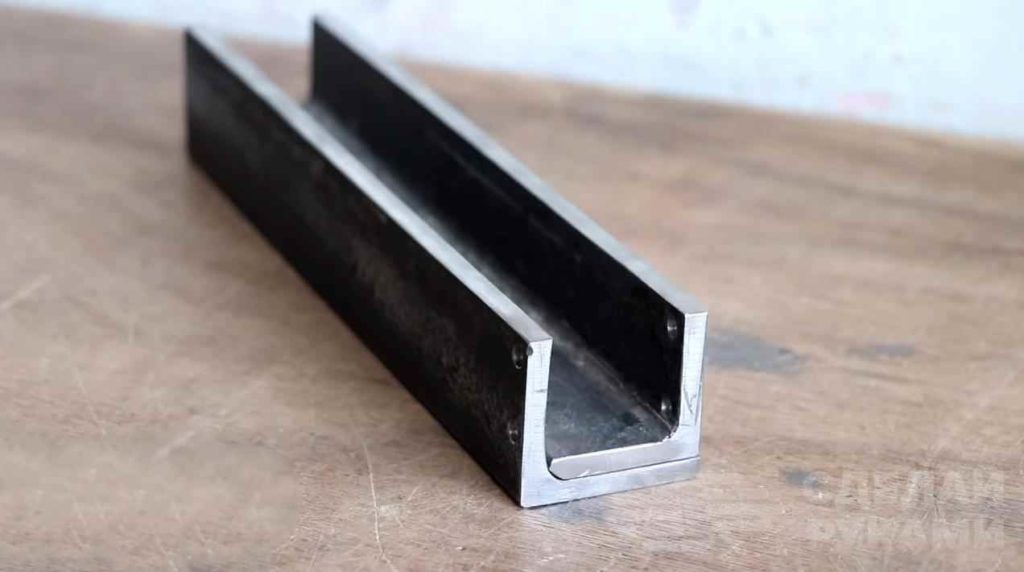

Первым делом изготовим направляющую. Для этого сложим два уголка и отрежем одинаковую длину. В обоих уголках сверлим сквозные отверстия и нарезаем в них резьбу.

С внутренней стороны уголков необходимо сделать фаску для скрытия потайной головки. Впоследствии необходимо будет сделать так на каждом отверстии.

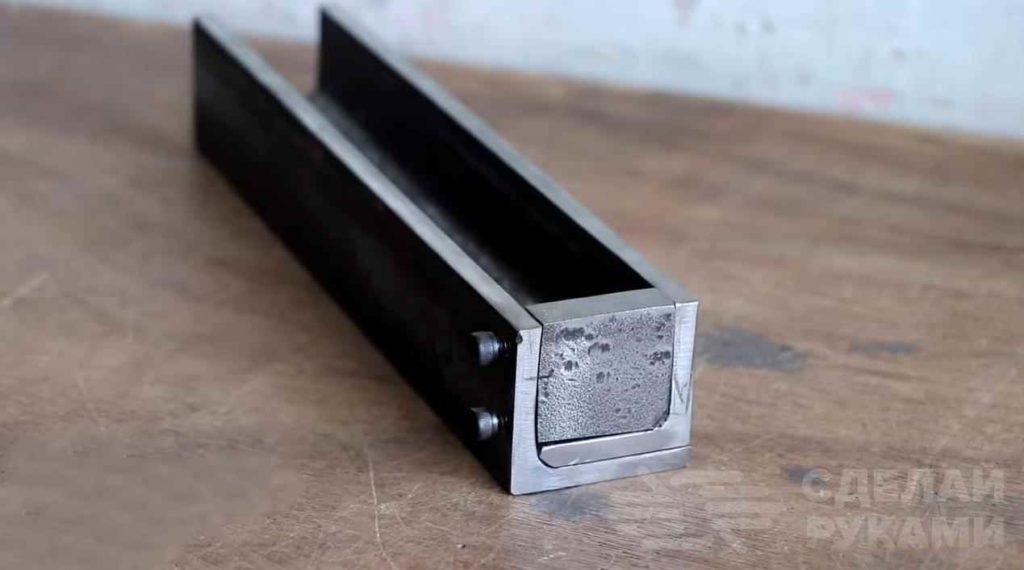

Теперь изготовим переднюю стенку. Вырезаем необходимый кусочек стали и закрепляем на болтовом соединении с одной из сторон призмы. Сверлим по центру отверстие для ходового винта.

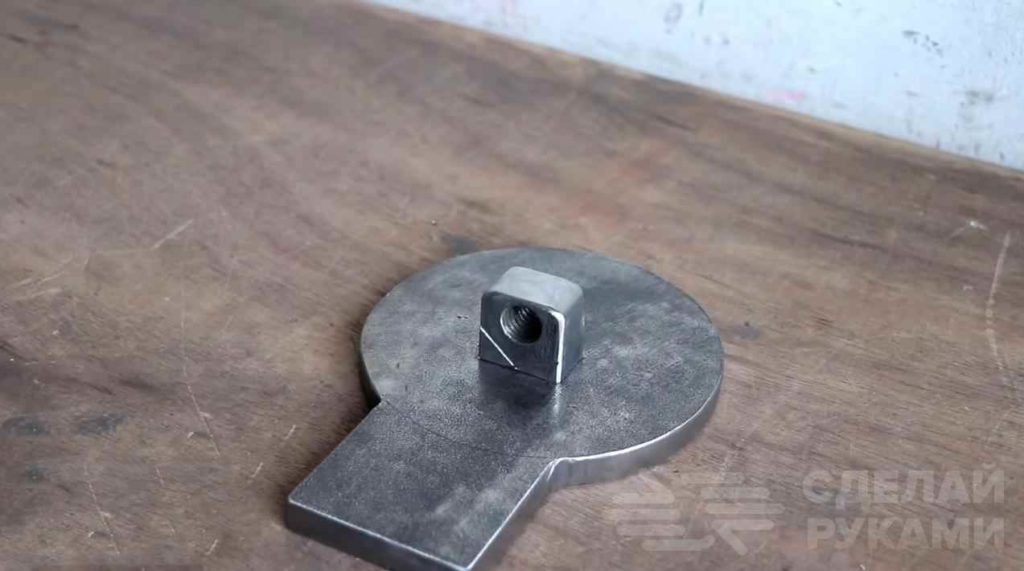

На следующем этапе вырезаем плиту основания. Примеряем сверху призму и обозначаем её края. По центру необходимо установить гайку ходового винта.


Вырезаем необходимый размер пластины и нарезаем резьбу для ходового винта. Сверлим в нижней части плиты основания два отверстия для крепления гайки ходового винта. Крепим всё на болтовое соединение.

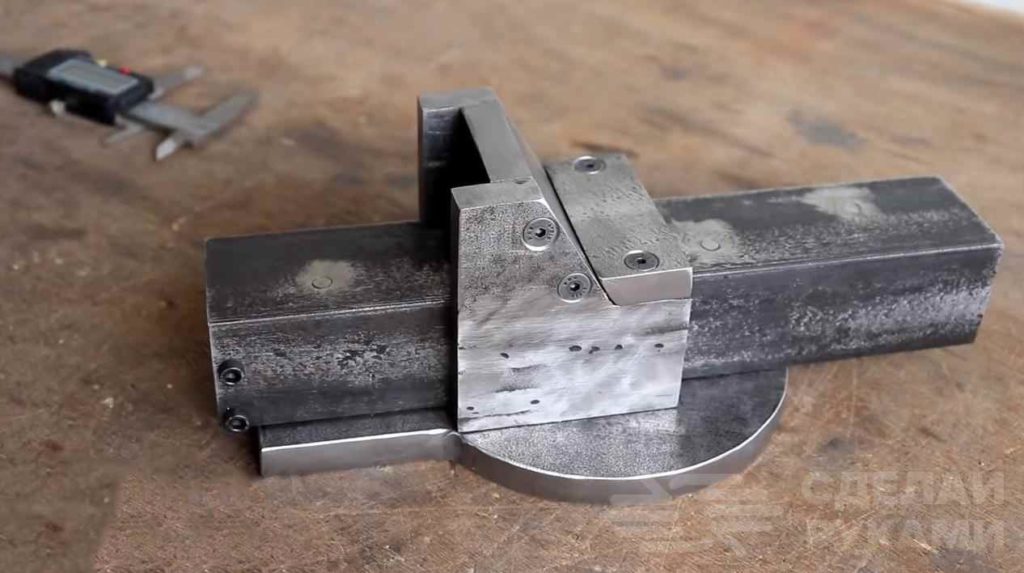

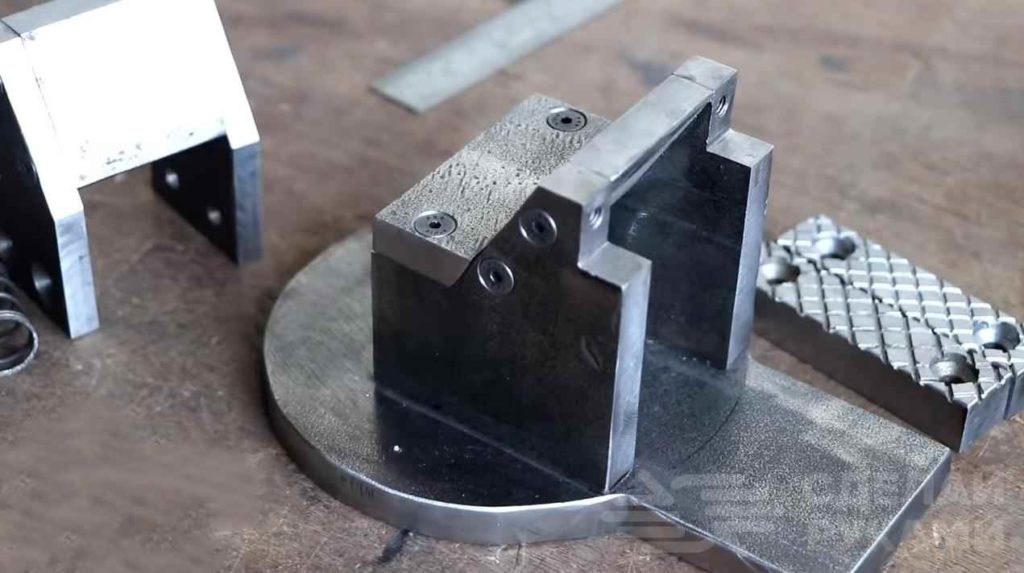

Затем сделаем неподвижную губку. Вырезаем боковые стенки и прикручиваем их к плите основания. Также вырезаем подвижную губку и крепим её на болтовое соединение к бокам призмы.

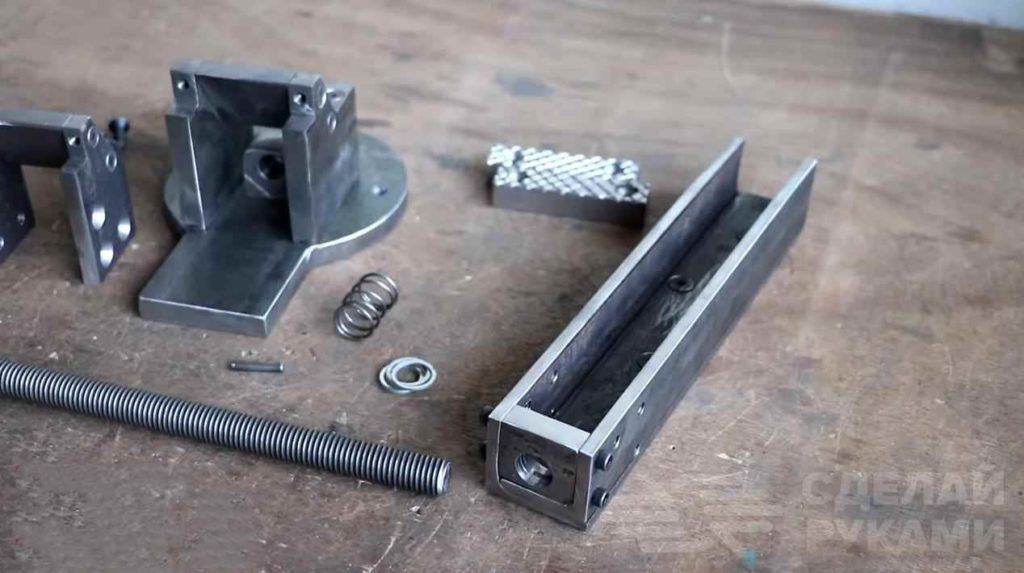

Прижимные пластины вырезаем из толстого куска квадратной арматуры и делаем насечки. Сверлим пару отверстий и прицепляем их к губкам. Устанавливаем ходовой винт и фиксируем его пружиной изнутри призмы.


Устанавливаем ручку для вращения и закрепляем тисы на верстаке. Более подробное изготовление данных тисов, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mistry MakeTool.
