Отрезной станок по металлу из болгарки и амортизаторов

В данном обзоре автор показывает, как изготовить своими руками простой отрезной станок для резки металла. Для изготовления такого станка потребуется болгарка (УШМ) и амортизаторы.

В качестве станины автор решил использовать кусок прямоугольной профильной трубы. Можно также использовать отрезок швеллера — надежнее будет.

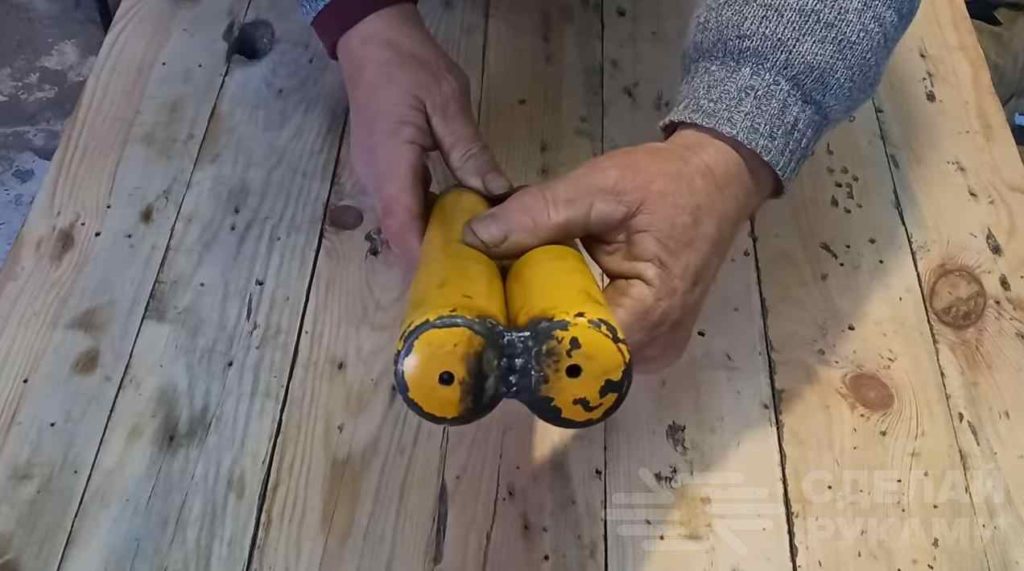

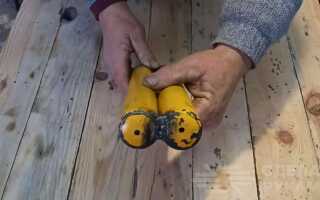

Первым делом автор сваривает между собой два амортизатора. Сварные швы зачищаем болгаркой с лепестковым кругом.

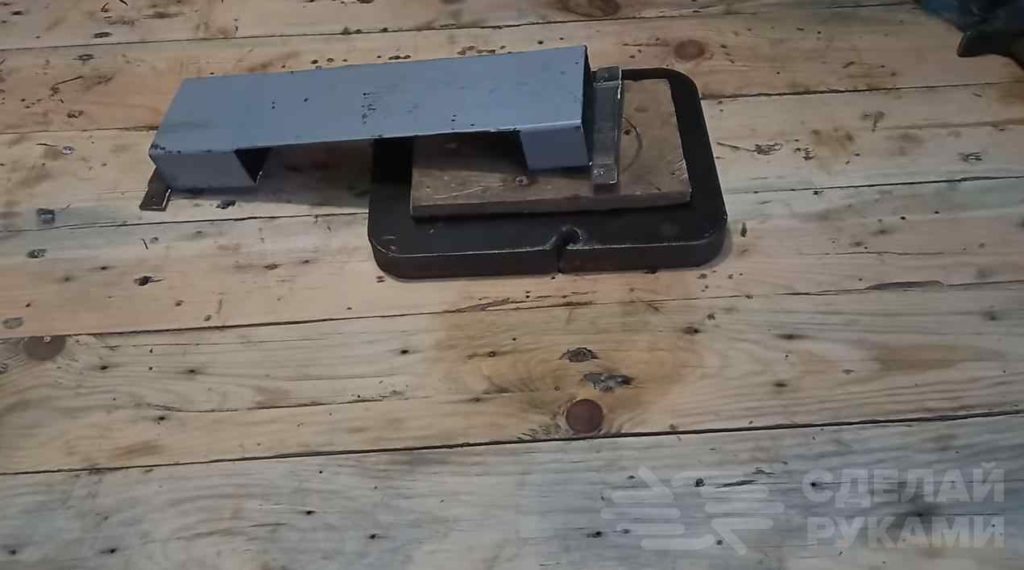

Далее размечаем прямоугольную профильную трубу и отрезаем от нее кусок необходимой длины. Вырезаем основание с «ушками» для крепления к столу.


Рекомендуем также прочитать статью-обзор: как своими руками сделать оснастку на УШМ для обработки металла и дерева.

Основные этапы работ

На следующем этапе привариваем амортизаторы к основанию. Из уголков надо сварить крепление, делаем разметку и сверлим отверстия.

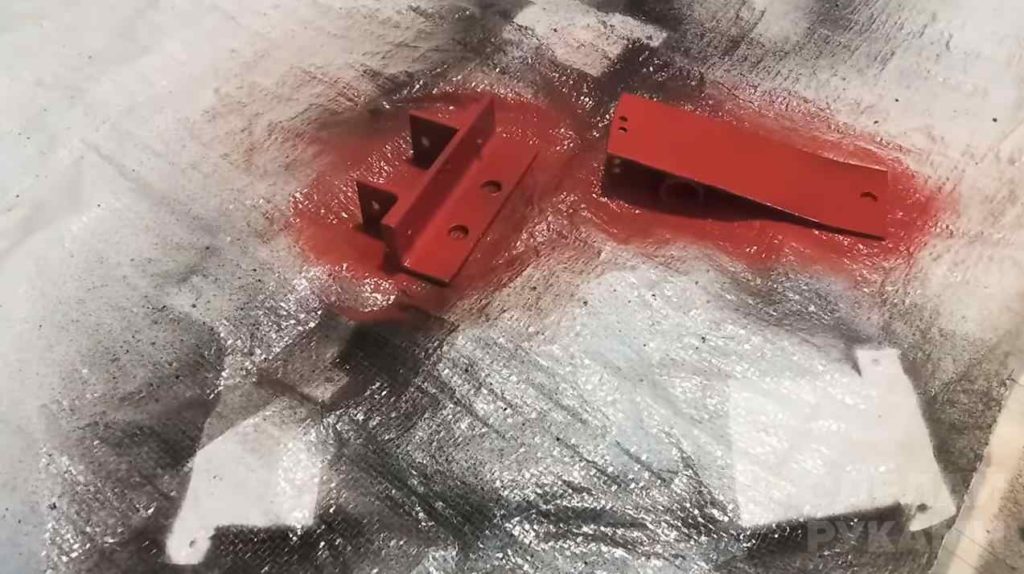

Из отрезка круглой трубы и металлической пластины свариваем площадку для болгарки. При необходимости изготовленные детали самоделки можно покрасить краской из баллончика.

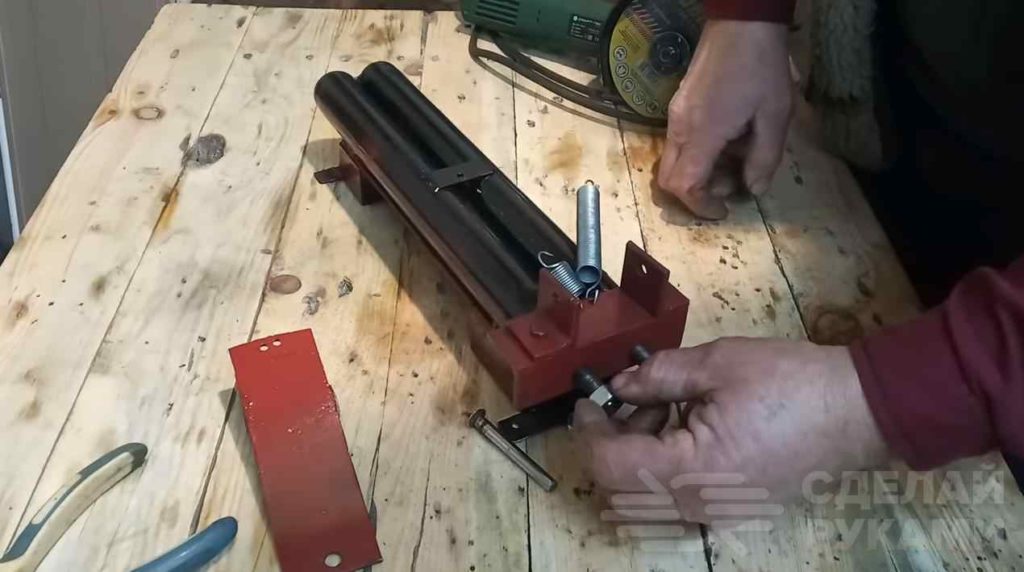

К амортизаторам сверху привариваем небольшой кусок металлической полосы, и сверлим в нем отверстие. Затем приступаем к сборке.

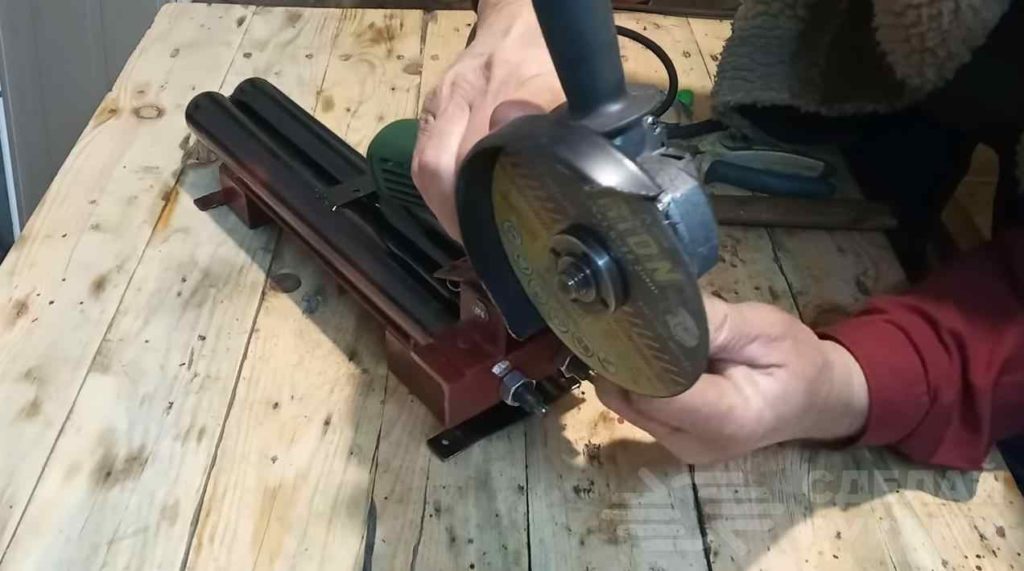

Крепление из уголков крепим к штокам амортизаторов, и с помощью пружины соединяем с полосой металла. После этого устанавливаем саму площадку, а к ней — крепим УШМ.


Подробно о том, как своими руками изготовить отрезной станок по металлу из болгарки и амортизаторов, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Alex DIY.
