Как сделать мини станочек для вырезания седловин

В данном обзоре автор поделится идеей, как сделать своими руками небольшой станочек, с помощью которого можно будет вырезать седловины в круглых и профильных трубах.

Первым делом необходимо будет извлечь шток из гильзы автомобильного амортизатора.

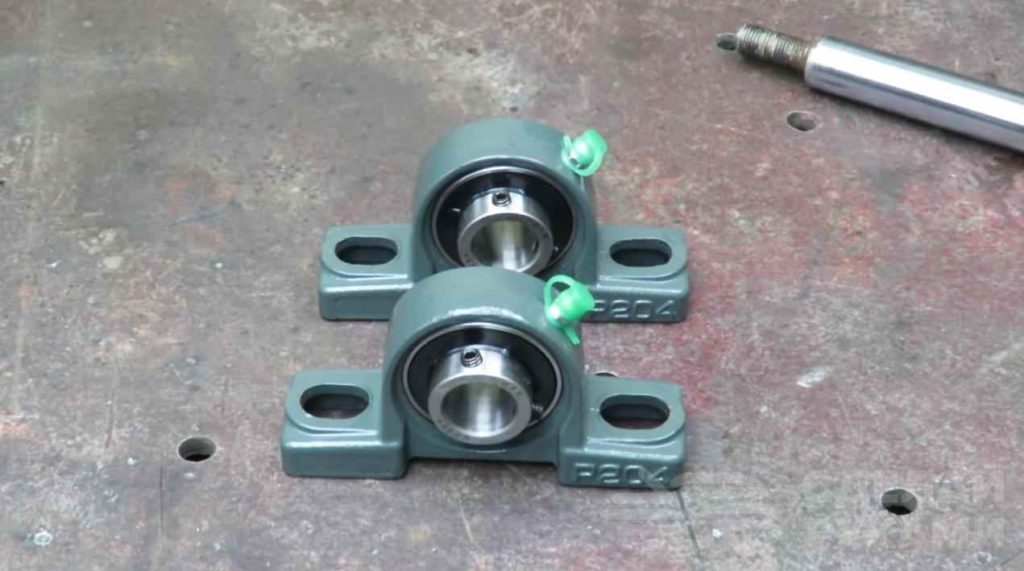

Без болгарки с отрезным диском тут не обойтись, и лучше делать эту операцию на улице. Также потребуются корпусные подшипники в количестве двух штук.


Читайте также: как сделать своими руками самодельные мини тисы для фиксации круглых труб.

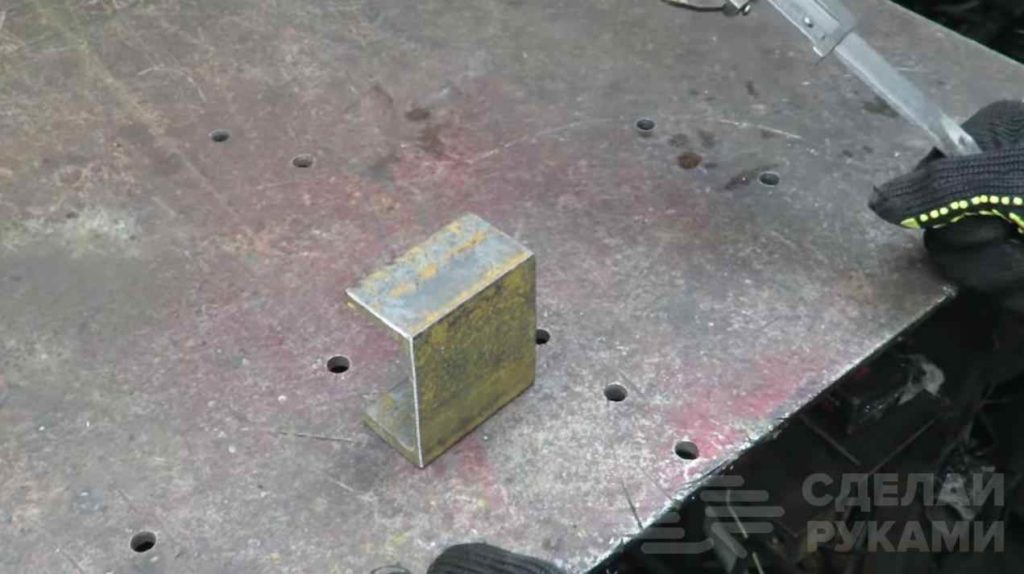

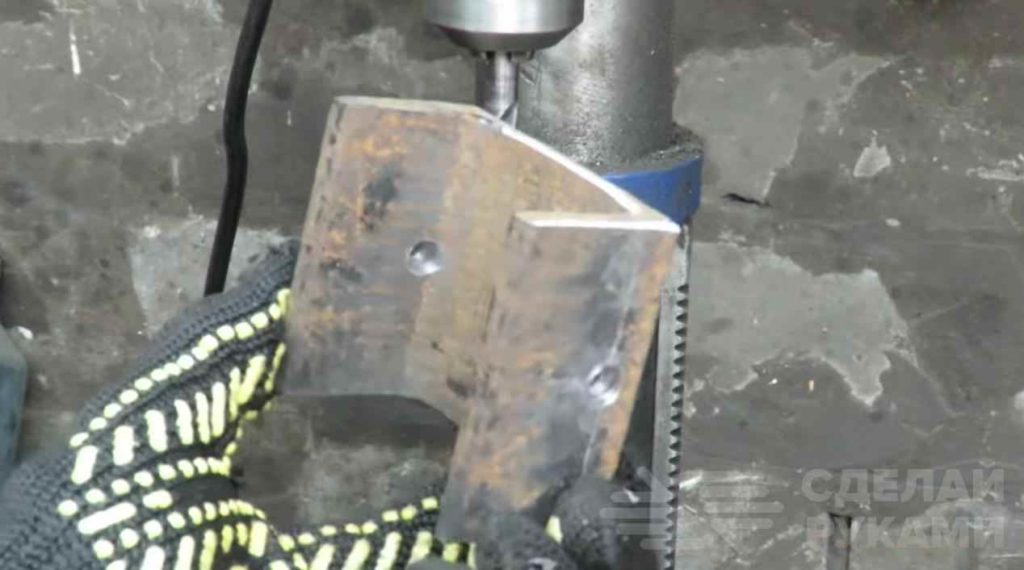

Далее необходимо будет отрезать кусок швеллера длиной 70 мм. После этого размечаем и сверлим отверстия диаметром 8 мм.

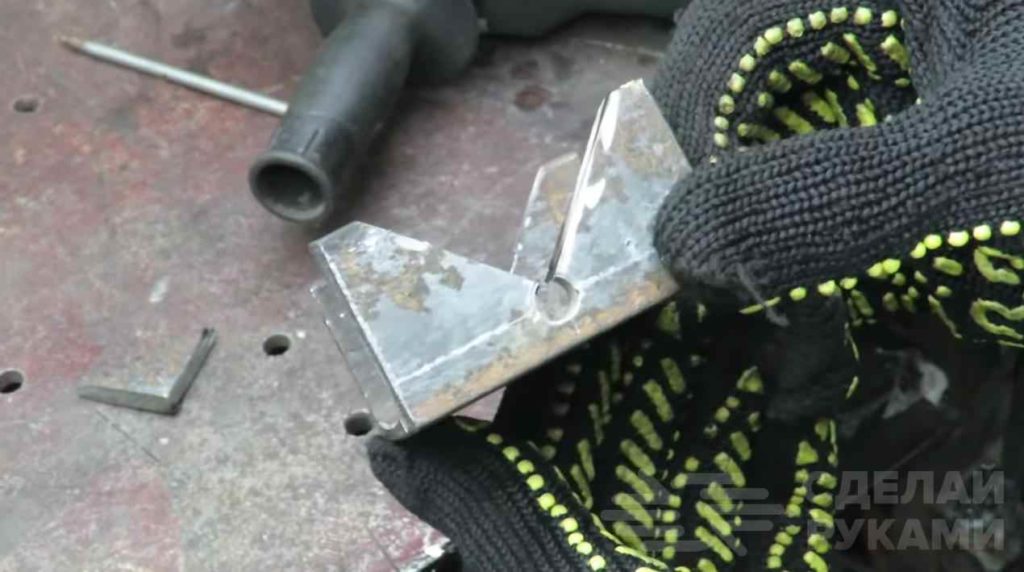

С помощью угольника размечаем с двух сторон каждого отверстия линии под 45 градусов, затем вырезаем кусочки металла треугольной формы.


Основные этапы работ

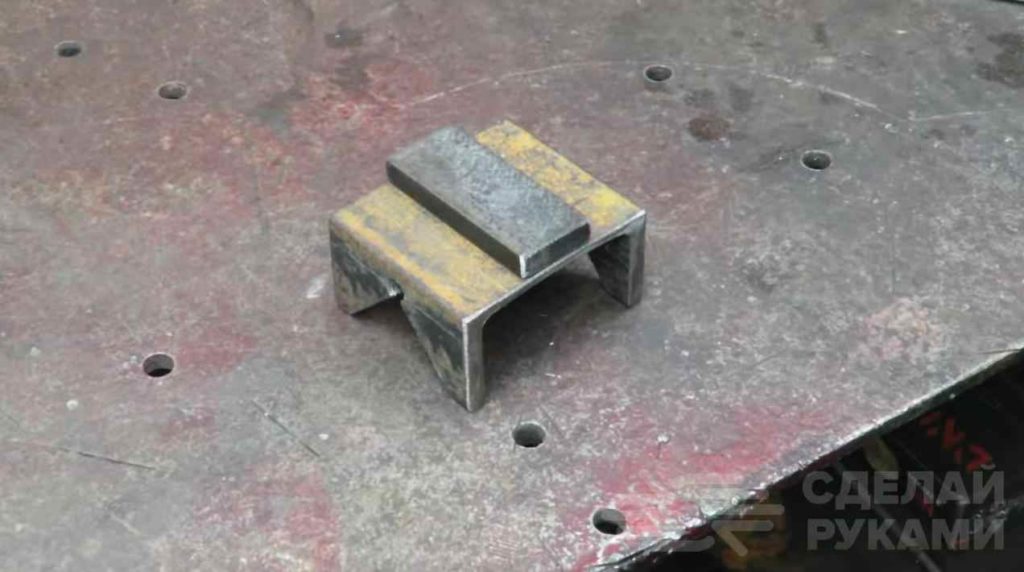

На следующем этапе приступаем к изготовлению прижимных губок. Для этого вырезаем заготовку из металлической полосы 30 мм (толщина — 8 мм), длина которой должна быть равна длине швеллера — 70 мм.


В швеллере и полосе металла сверлим по два соосных отверстия диаметром 12 мм.

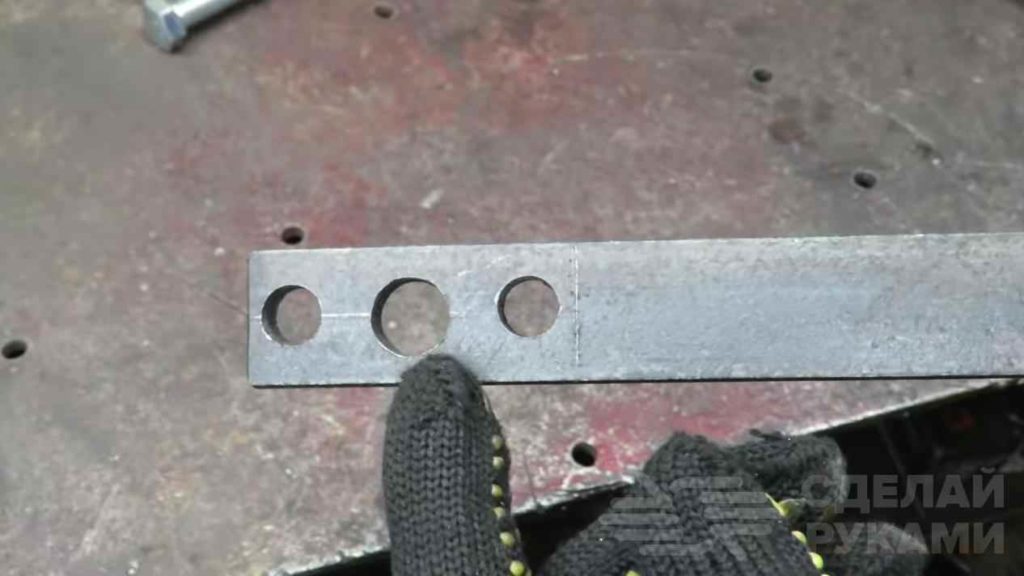

Затем автор отрезает еще одну полосу длиной 70 мм. В ней также нужно просверлить отверстия диаметром 12 мм по краям, и еще одно по центру — диаметром 16 мм под болт М16.

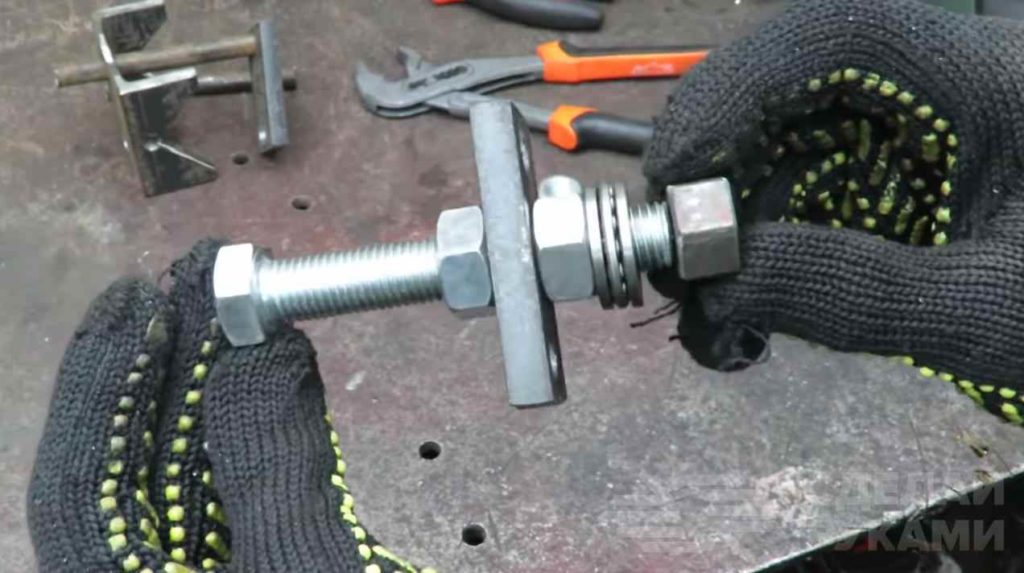

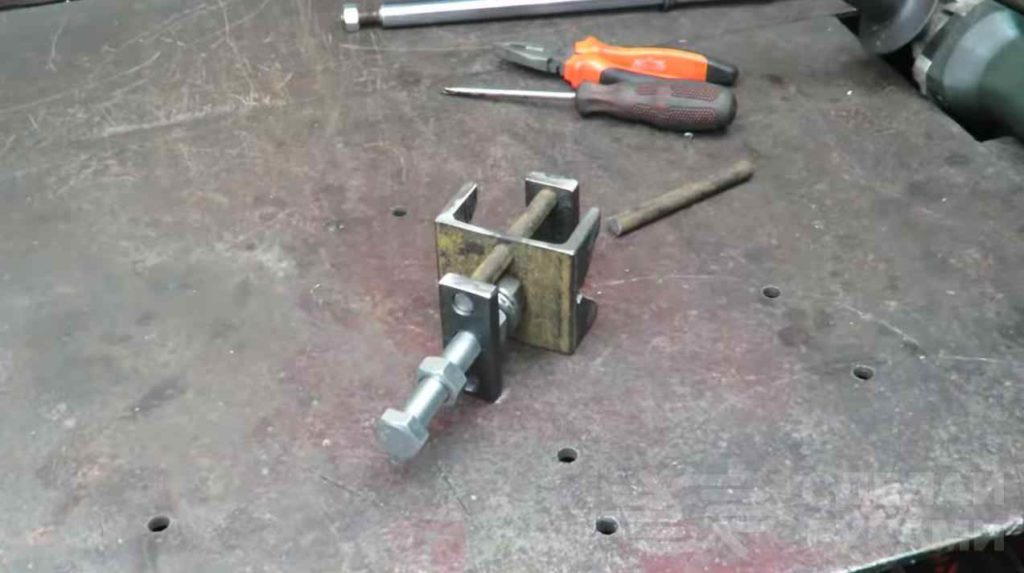

Сверлим по центру болта отверстие, затем вырезаем два круглых металлических прутка диаметром 12 мм (длина заготовок — 110 мм), после чего можно приступать к сборке прижима.



Вырезаем пластину из листа металла толщиной 6 мм. Привариваем кусок профильной трубы, а к ней — самодельный прижим.

Также из двух отрезков профиля автор делает опоры для корпусных подшипников. В профильных трубах нужно просверлить отверстия и вварить в них шпильки.

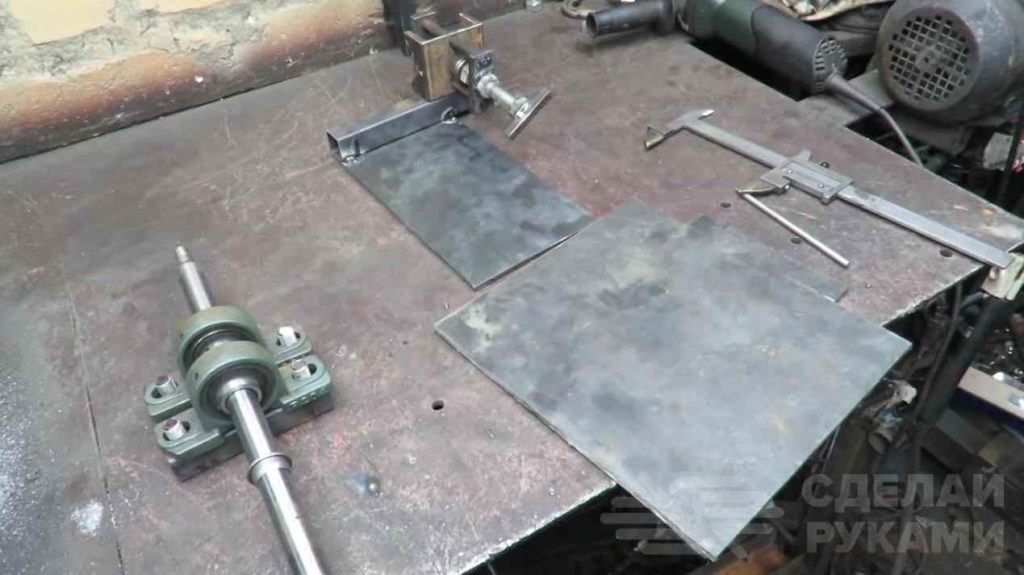

Из листового металла толщиной 6 мм автор вырезает еще одну пластину (подвижную площадку, которую можно выставлять под разными углами), и приваривает к ней опоры для корпусных подшипников.

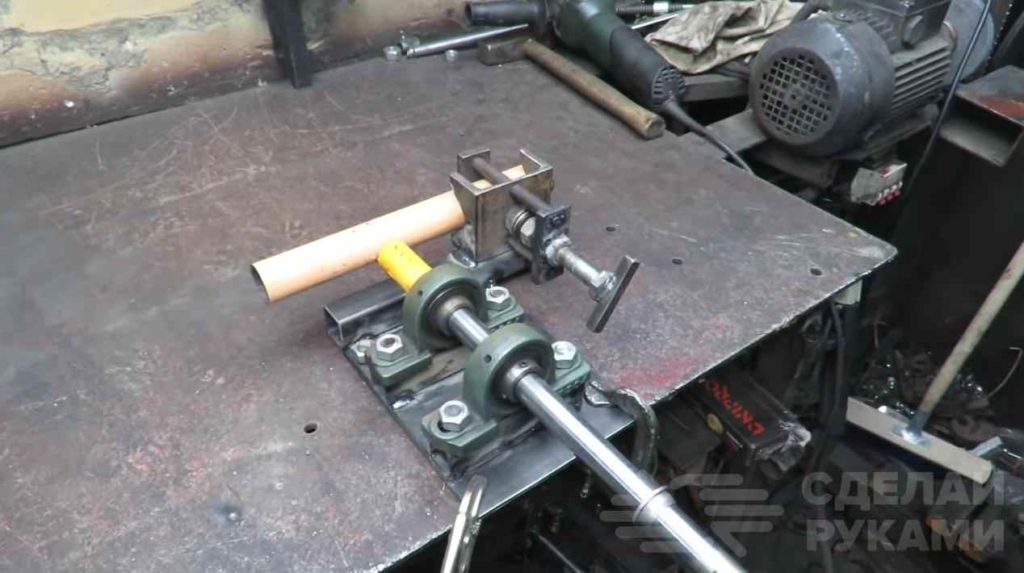

Затем останется только установить шток амортизатора. Хвостовик штока вставляем в дрель, и можно работать.

Подробно о том, как сделать мини станочек для вырезания седловин, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Самоделкин Иван».
