Самодельные трубные тиски для гаража и мастерской

Зажимать круглые трубы для их дальнейшей механической обработки в обычных тисках — не очень удобно. Лучше воспользоваться для этого трубными тисками. И сделать их можно своими руками.

Для изготовления самодельных трубных тисков нам потребуются следующие материалы:

  • круглая труба ½ дюйма;
  • круглая труба ¾ дюйма;
  • профтруба 50х30 мм;
  • профтруба 40х25 мм;
  • профтруба 20х30 мм;
  • кусок металла толщиной 10 мм;

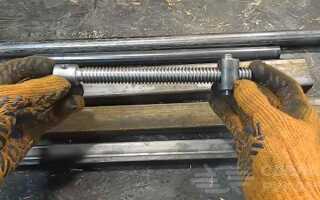

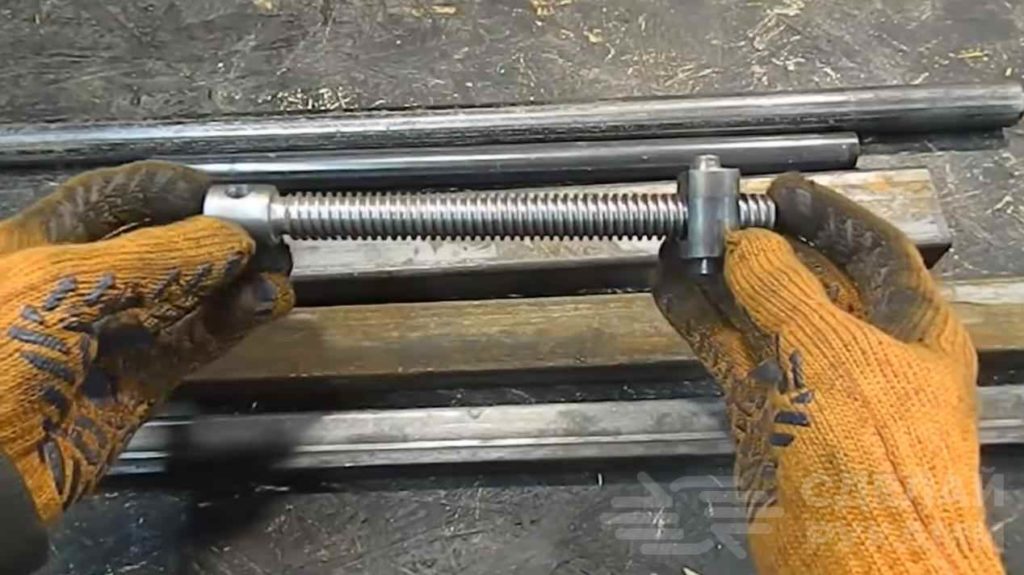

  • трапецеидальная резьба с гайкой.


Подготовительные этапы работ

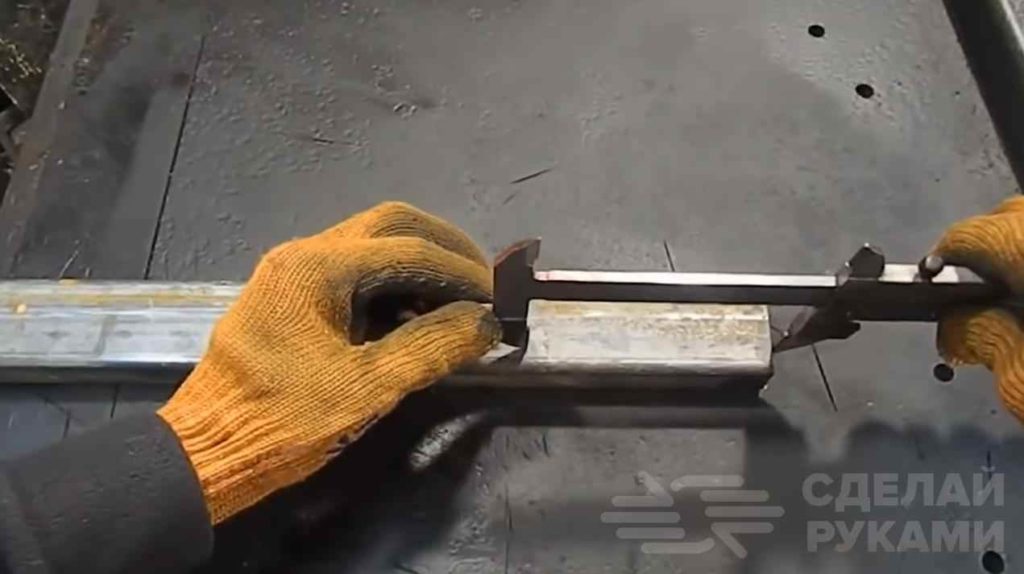

Первым делом необходимо будет изготовить корпус. Для этого автор отрезает от профильной трубы 50*30 мм кусок длиной 120 мм. Из профтрубы 40*25 мм надо отрезать кусок длиной 100 мм.


Советуем также прочитать статью-обзор на тему: как сделать простой настольный трубогиб для мастерской и гаража.

Из профильной трубы 40*25 мм необходимо будет отрезать еще одну заготовку длиной 130 мм, и такой же кусок (длиной 130 мм) из профтрубы размером 20*30 мм.

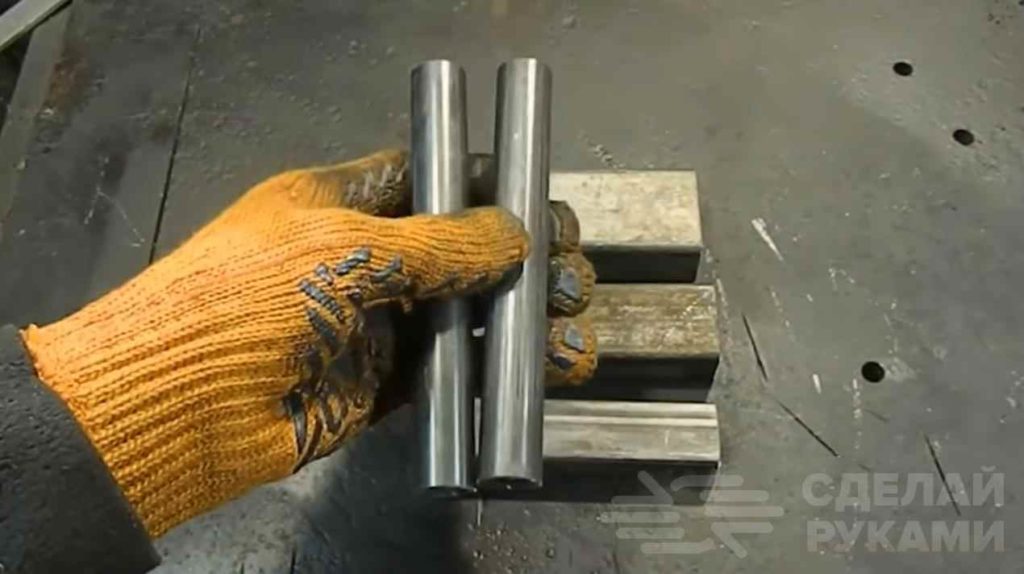

От круглой трубы диаметром ½ дюйма автор отрезает две заготовки длиной по 160 мм. После этого можно приступать к сборке корпуса.


Процесс изготовления самоделки

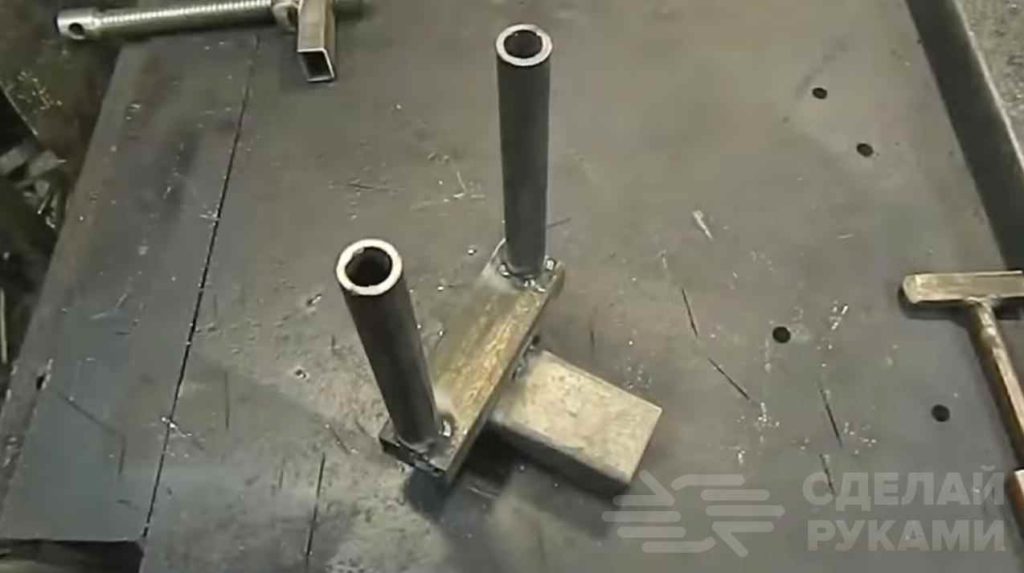

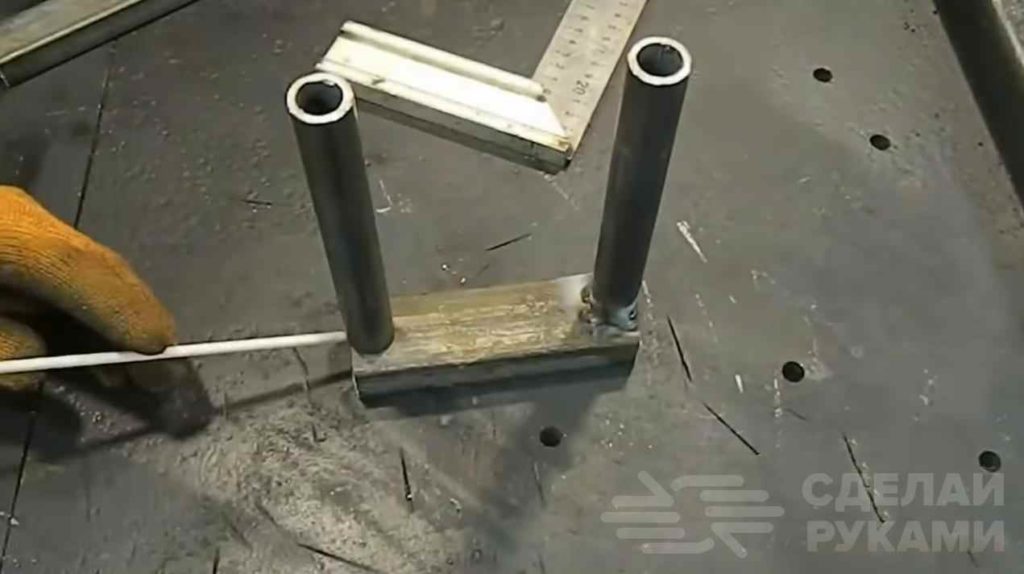

К отрезку профтрубы 40*25 мм необходимо будет приварить два отрезка круглой полудюймовой трубы.

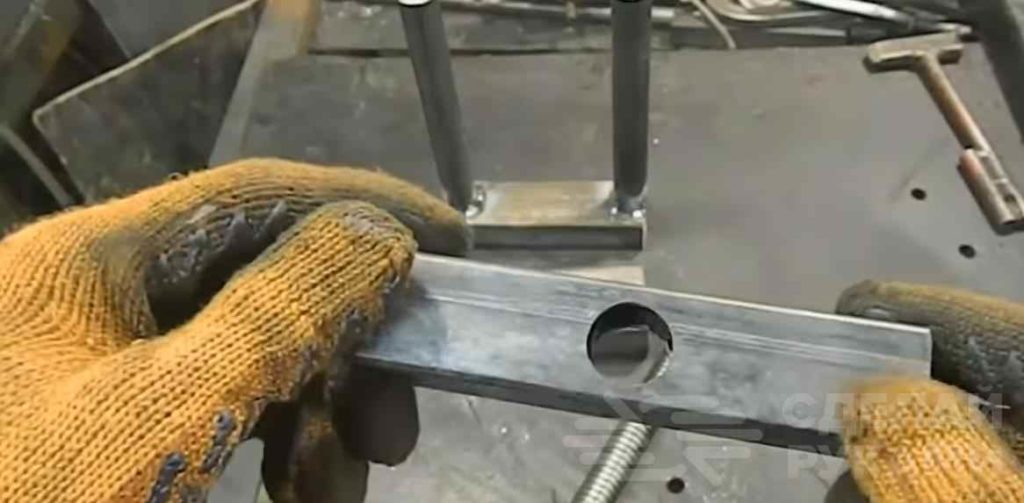

В профильной трубе размером 30*20 мм по центру сверлим отверстие диаметром 20 мм. Далее к профтрубе 30*20 мм автор приваривает гайку от трапецеидальной резьбы.

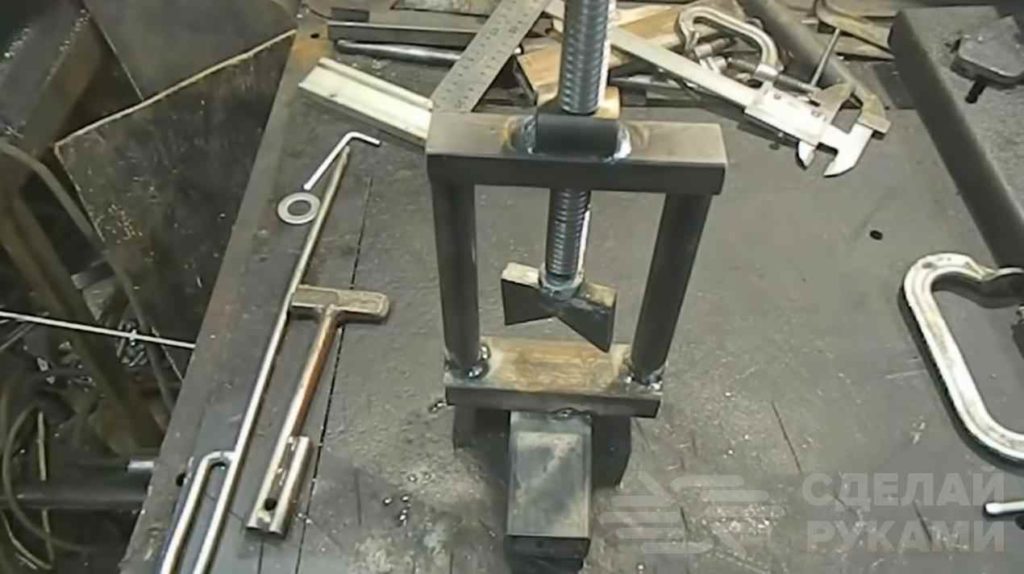

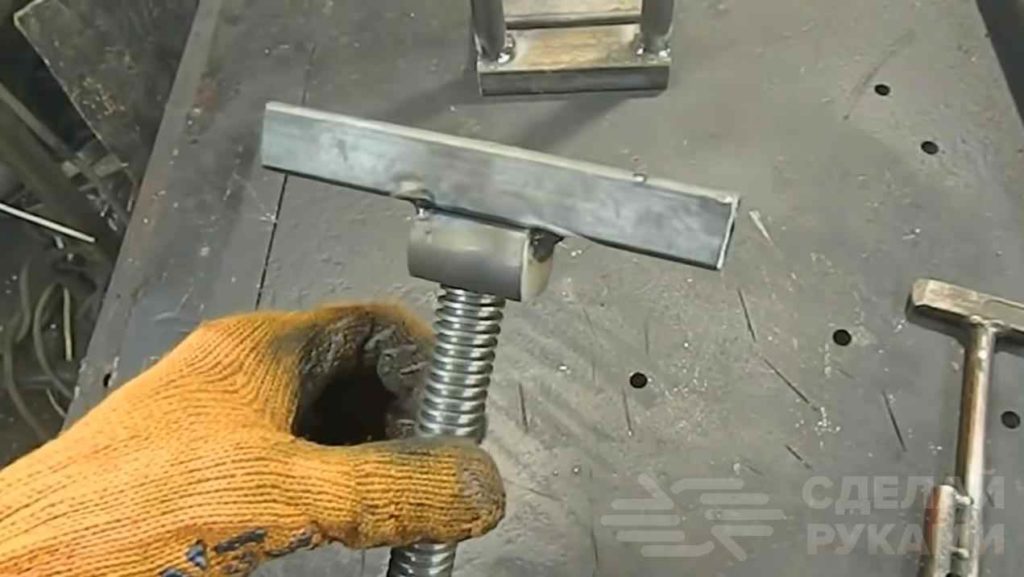

После этого автор приваривает раму с направляющими к основанию из профильной трубы. Из куска металла толщиной 10 мм нужно вырезать верхнюю прижимную губку. Привариваем ее к винту.

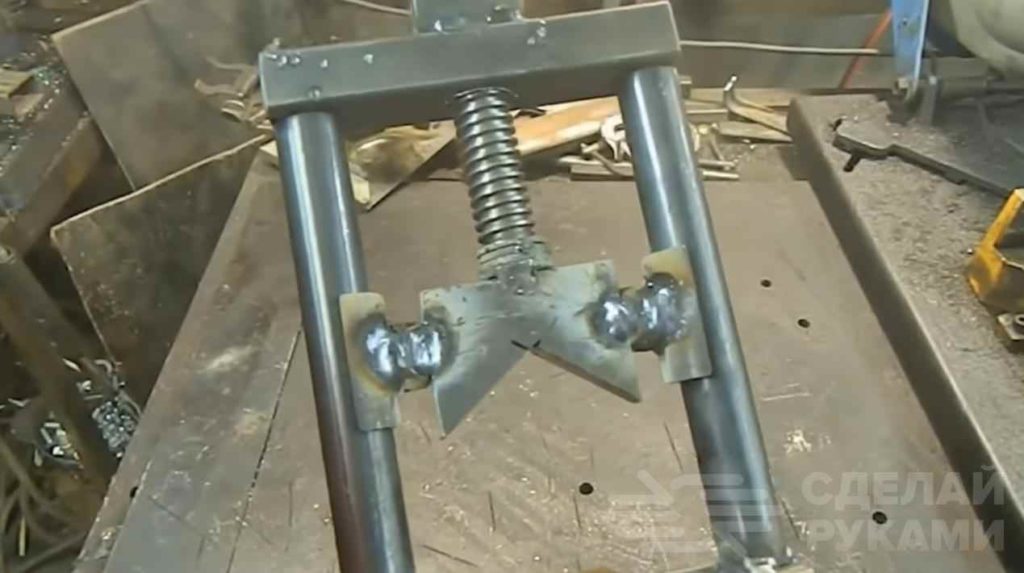

По бокам прижимной губки автор приваривает «чашечки», вырезанные из круглой трубы, которые прилегают к направляющим (чтобы губка перемещалась без люфта). На конце винта крепим вороток.

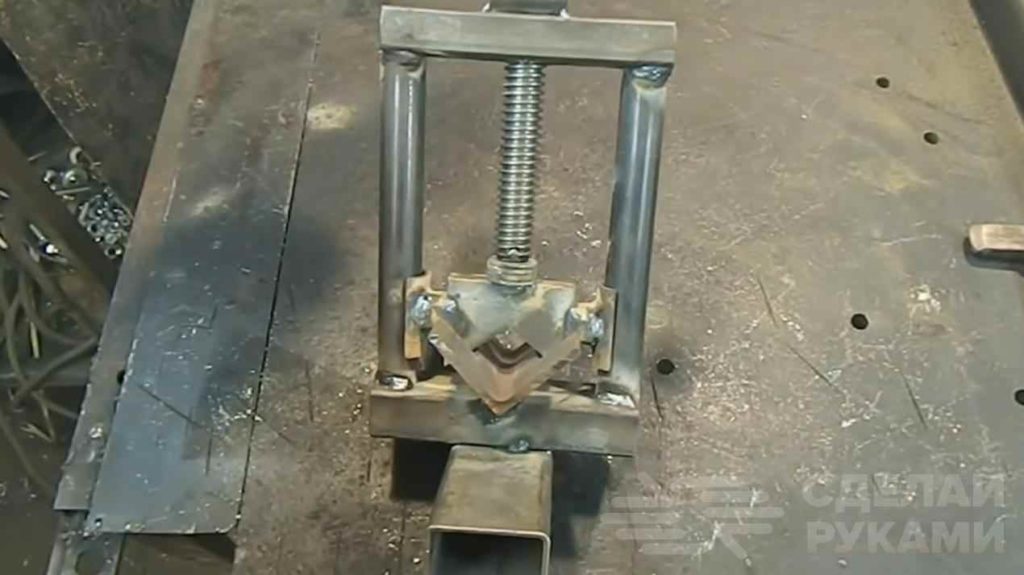

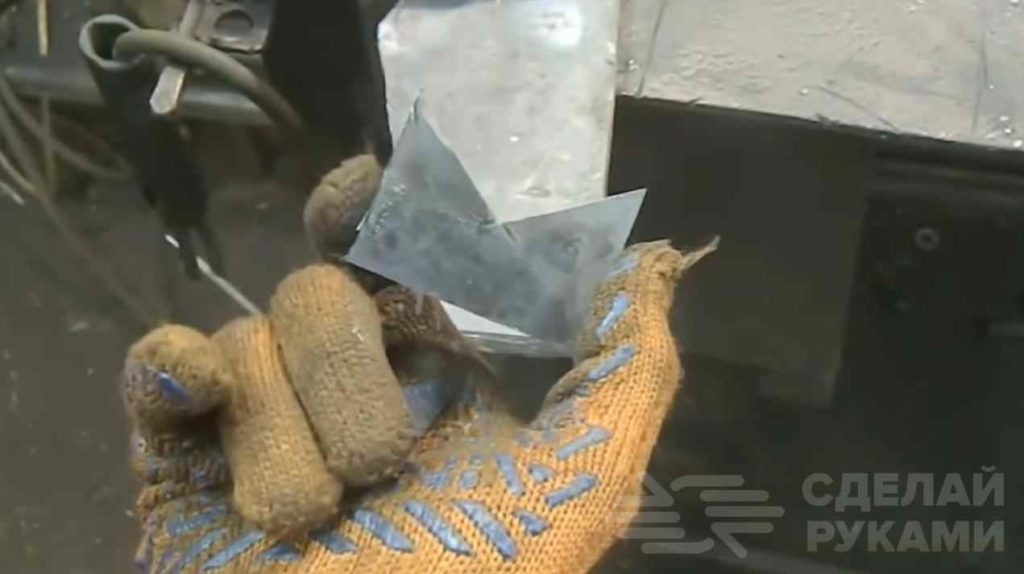

Нижнюю прижимную губку вырезаем из куска уголка, сделав в полках два «окна» для верхней губки.

Привариваем ее к нижней профильной трубе. Затем останется только все зачистить и покрасить. Крепятся трубные тиски к столу с помощью струбцины.
