Мини тисы для фиксации круглых труб

Зажимать металлические круглые трубы в обычных слесарных тисках не всегда удобно, особенно в тех случаях, когда необходимо отрезать кусок трубы или нарезать резьбу.

В данном обзоре автор покажет, как сделать мини тисы, предназначенные специально для фиксации круглых труб разного диаметра.

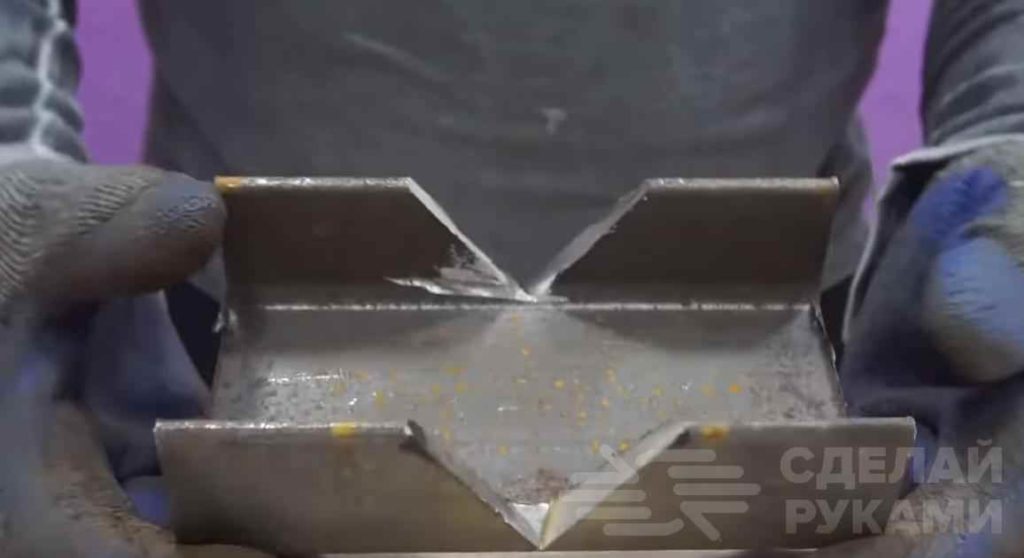

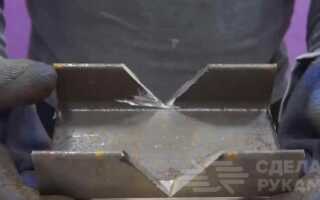

Сначала отрезаем кусок швеллера нужной длины, делаем разметку и затем вырезаем в полках пазы треугольной формы.


Если вас интересуют другие полезные самоделки для мастерской, советуем обратить внимание на статью: гибочный мини станок для изготовления стальной цепи.

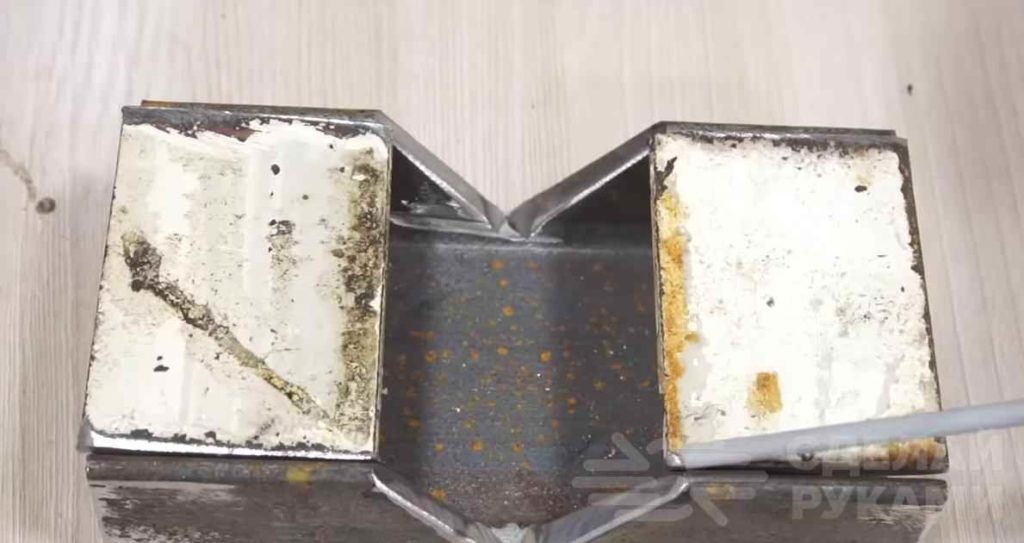

Далее отрезаем две металлических пластины шириной 50 мм, и привариваем их по краям швеллера. Сварные швы обрабатываем напильником по металлу или зачищаем с помощью УШМ.


Основные этапы работ

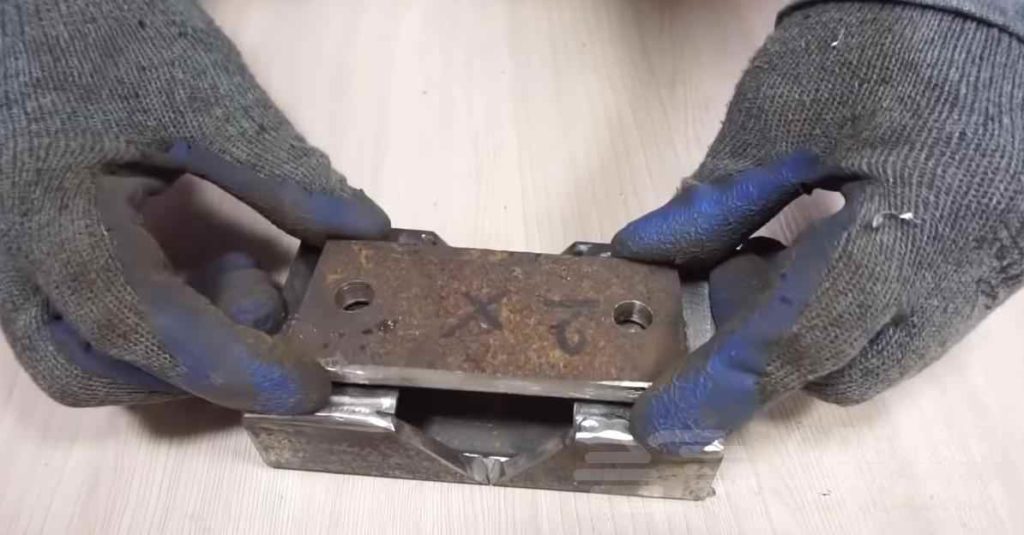

Отрезаем две одинаковых пластины из толстого металла. Сверлим в них по два отверстия по краям.

В одной из пластин сверлим еще одно отверстие по центру, и привариваем гайку. После этого сверлим соосные отверстия в куске швеллера.

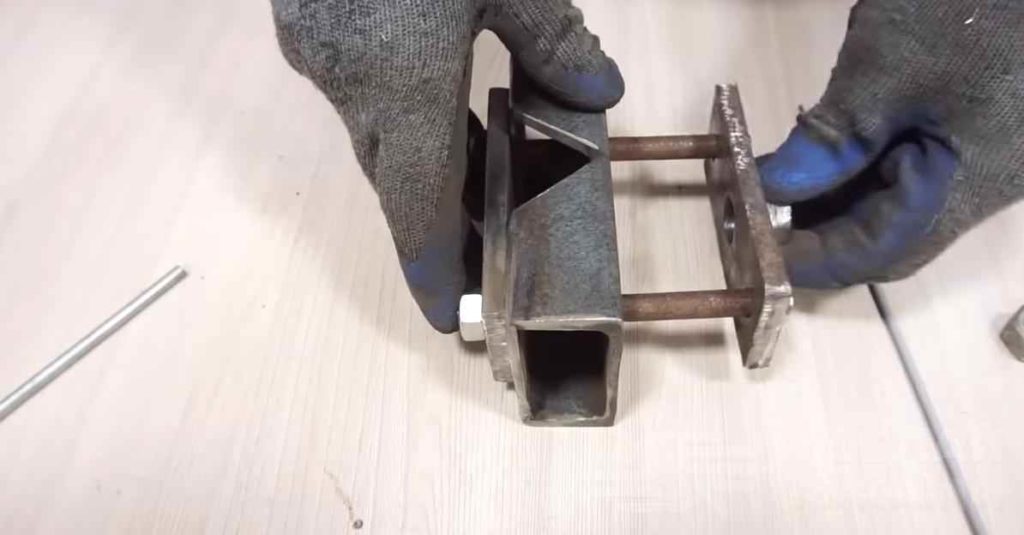

Затем соединяем все детали с помощью длинных болтов, у которых срезаем резьбовую часть. Концы болтов привариваем к одной из пластин.

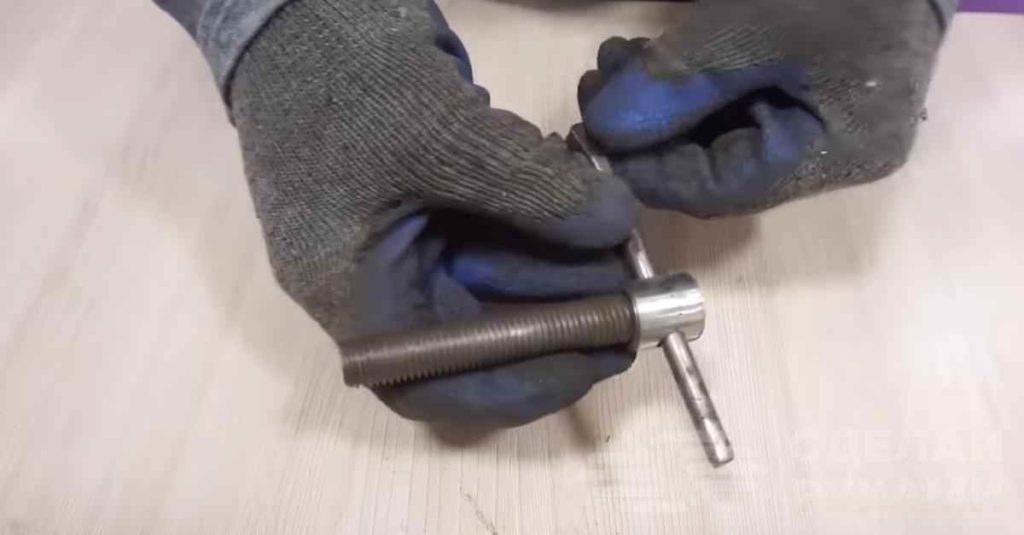

Можно использовать вместо болтов куски круглого прутка, нарезав резьбу на одном из концов. Из болта, гайки и куска круглого прутка автор делает ходовой винт с воротком.

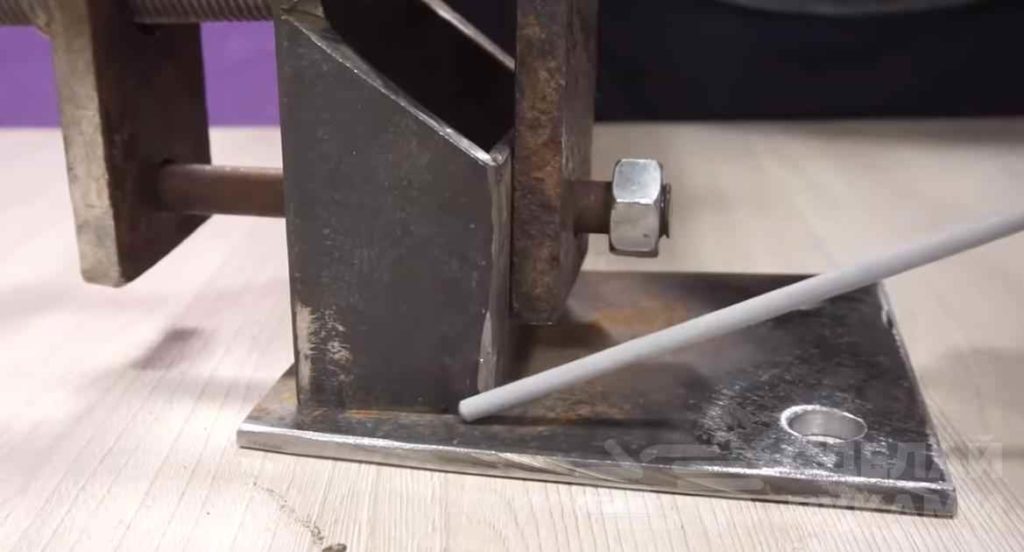

На последнем этапе останется только сделать основание. Отрезаем по размеру пластину металла, и сверлим в ней крепежные отверстия (для крепления к столу). Потом привариваем тисы к основанию. Зачищаем все сварные швы и красим нашу самоделку.


Пошаговый процесс изготовления самодельных тисов для фиксации круглых труб показан на видео ниже. Идея принадлежит автору YouTube канала Mr Novruz.
