Настольный гидравлический пресс из старого домкрата

В мастерской очень часто приходится запрессовывать/выпрессовывать подшипники, а также сгибать какие-либо детали. В основном для этого используют ручные тисы.

Но куда лучше использовать гидравлический пресс. Изготовить его можно из автомобильного домкрата.

Для изготовления самоделки понадобятся следующие материалы: старый домкрат, листовая сталь и различные обрезки металла, пара хомутов и тонкая трубочка.

Рекомендуем также прочитать статью-обзор: как сделать слесарные тисы из автомобильного механического домкрата.

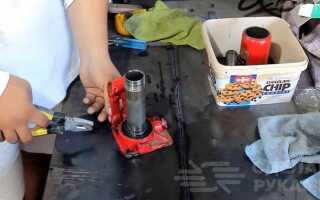

Для начала разбираем старый домкрат. Сливаем масло и вынимаем поршень. Устанавливаем пластиковую трубочку снаружи цилиндра и фиксируем пластиковыми хомутами.


Собираем всё обратно и заливаем масло. Теперь при накачке масло не поступает к поршню. Чтобы домкрат работал, его необходимо перевернуть вверх ногами.

Основные этапы работ

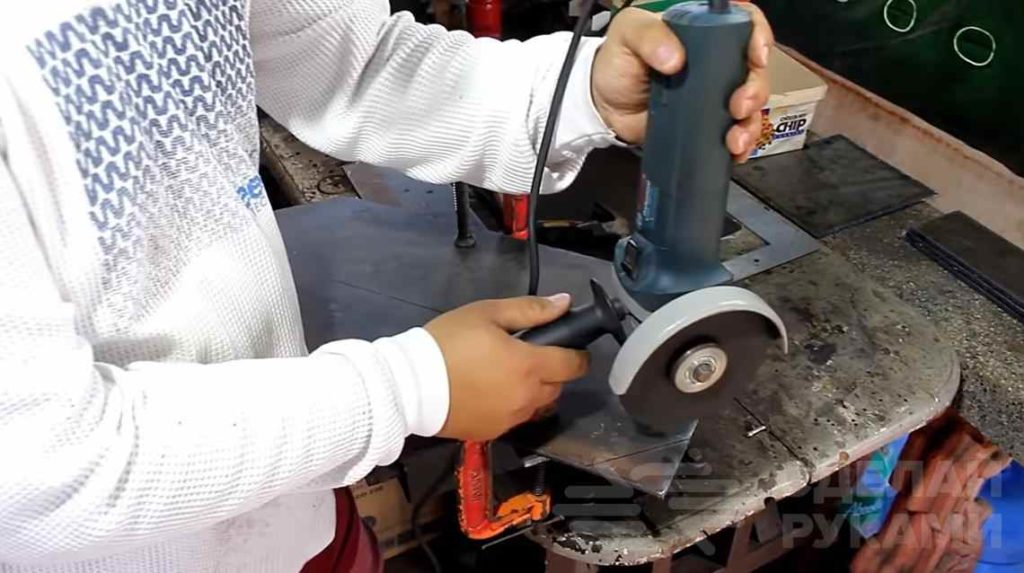

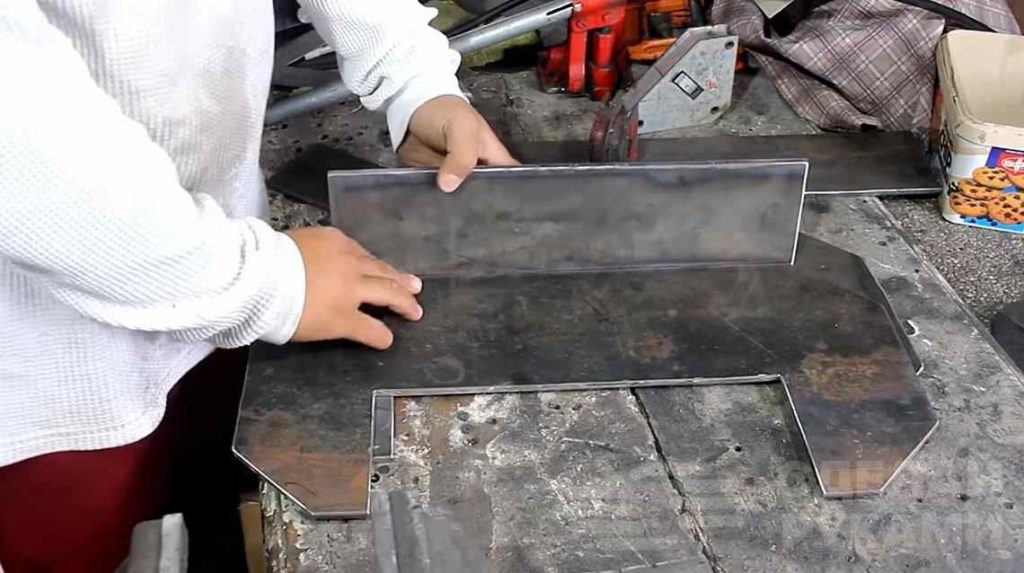

На следующем этапе собираем станину и корпус станка. Для этого вырезаем листовую сталь необходимого размера по форме буквы «С». Затем вырезаем все стенки в виде пластин.


Для начала свариваем всё на прихватки и примеряем домкрат. Провариваем все стыки и зачищаем абразивными кругами. На нижнюю часть установим пластину, она будет играть роль опорной площадки.

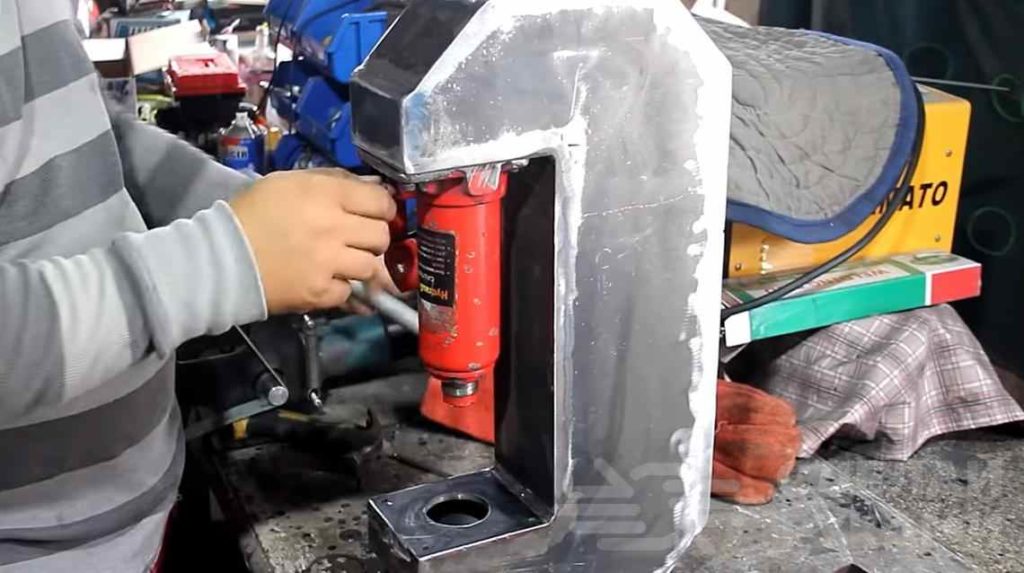

Устанавливаем домкрат на своё место при помощи нескольких болтов. В прижимной пластине домкрата сверлим отверстие и нарезаем резьбу.

Теперь можно изготовить различного типа подпятники и прижимы. Площадку для прижимов можно сделать из куска листовой стали и пары уголков, приваренными углом наверх.


Для возврата поршня необходимо изготовить пластину с четырьмя отверстиями к углам и выгнутыми на 90 градусов, относительно самой пластины.

Закрепляем на краю поршня и натягиваем несколько пружин. Красим все части в необходимый нам цвет и можно пользоваться.

Подробное изготовление данного станка можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Sek Austria.
