Классный вертел с электроприводом для мангала

В данном обзоре мастер поделится идеей, как сделать своими руками классный вертел с электроприводом для мангала.

В качестве электропривода используется мотор-редуктор для стеклоочистителя авто. Раздобыть его совсем не сложно.

Кстати, из мотор-редуктора также можно сделать электропривод на велосипед. Подробнее читайте в этой статье.

Приступаем к работе

Первым делом от листа металла толщиной 8 миллиметров нужно будет отрезать небольшой кусок.

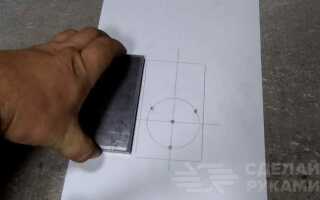

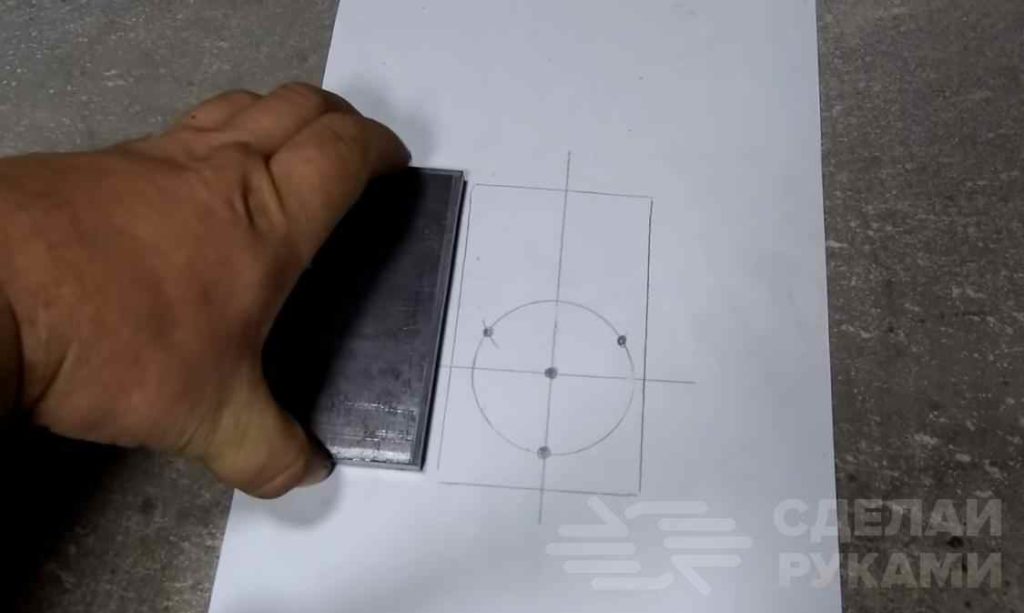

Затем на листе бумаги автор делает примерную разметку посадочного места двигателя для крепления его к пластине.


Когда все будет готово, разметку можно перенести на саму пластину с учетом нужных размеров. Это позволит избежать ошибок.

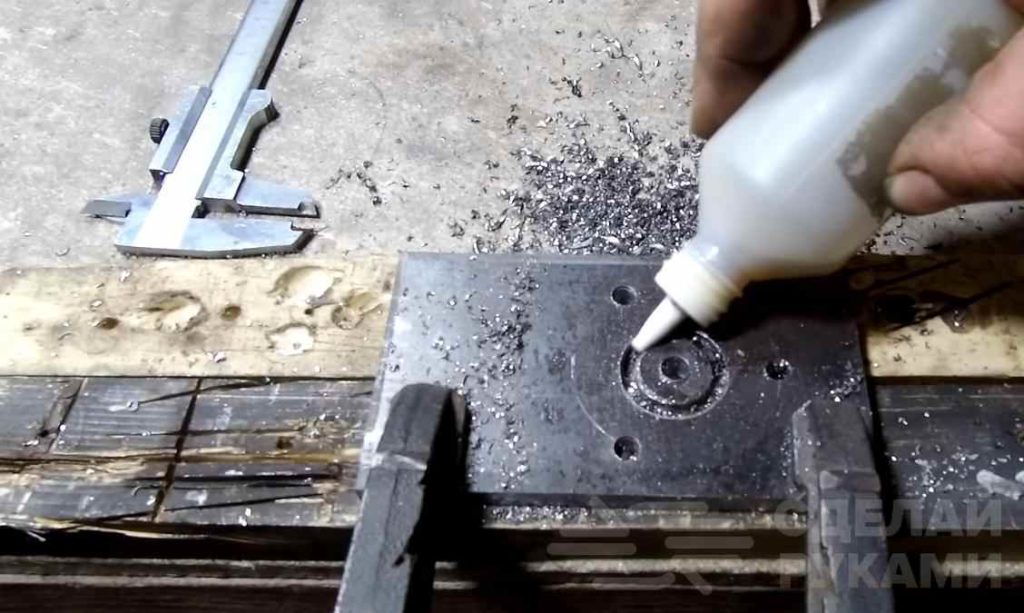

Далее сверлим крепежные отверстия, и одно отверстие под вал мотор-редуктора. Для сверления последнего отверстия автор использует коронку по металлу.

Дополнительные детали

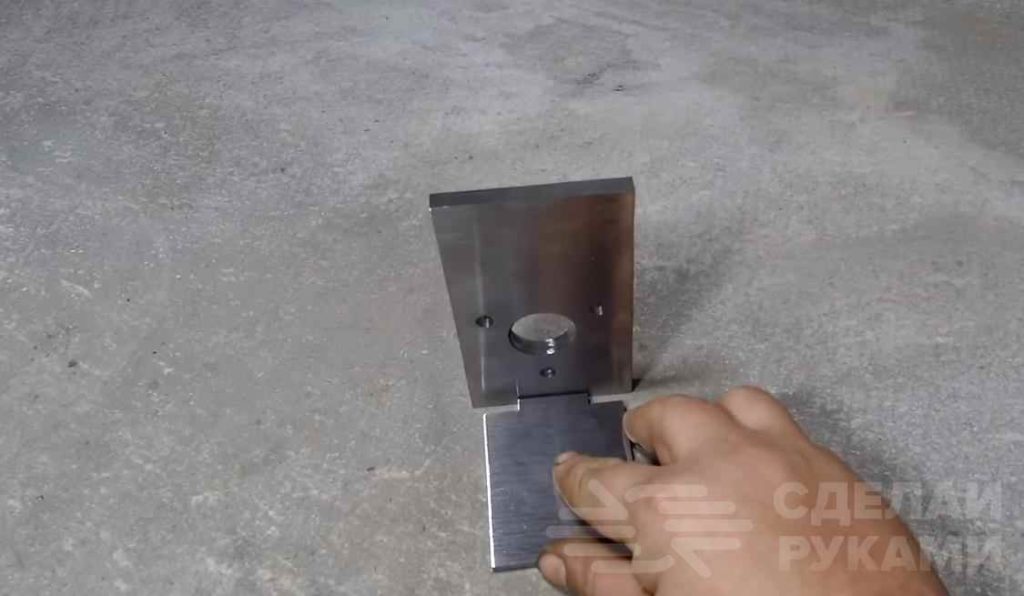

Из обрезков металла толщиной 5 миллиметров вырезаем следующую «порцию» деталей для нашей самоделки.

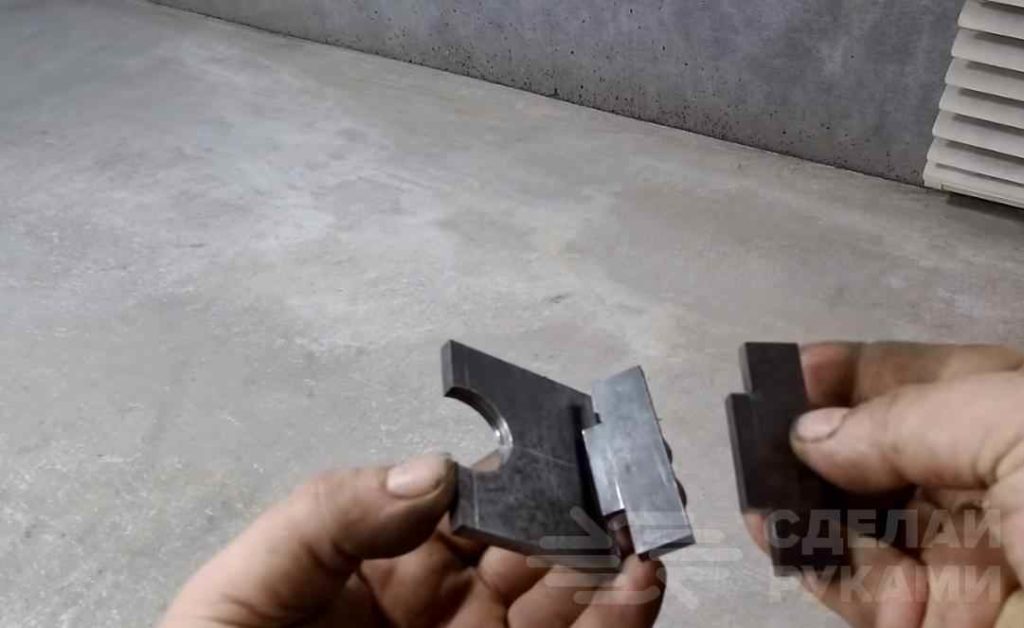

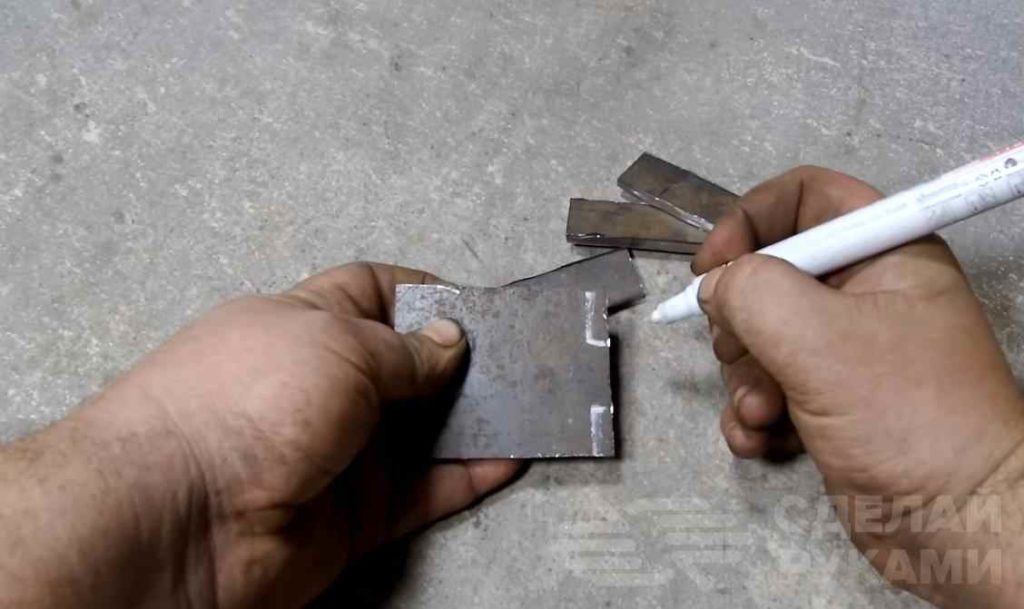

На некоторых заготовках надо сделать небольшие вырезы. На одной детали автор делает бортики. Зачищаем подготовленные детали перед сваркой.


На следующем этапе необходимо будет сделать еще одну деталь из трех кусочков металла. Зачищаем болгаркой и свариваем все заготовки вместе.


Изготовление вертела

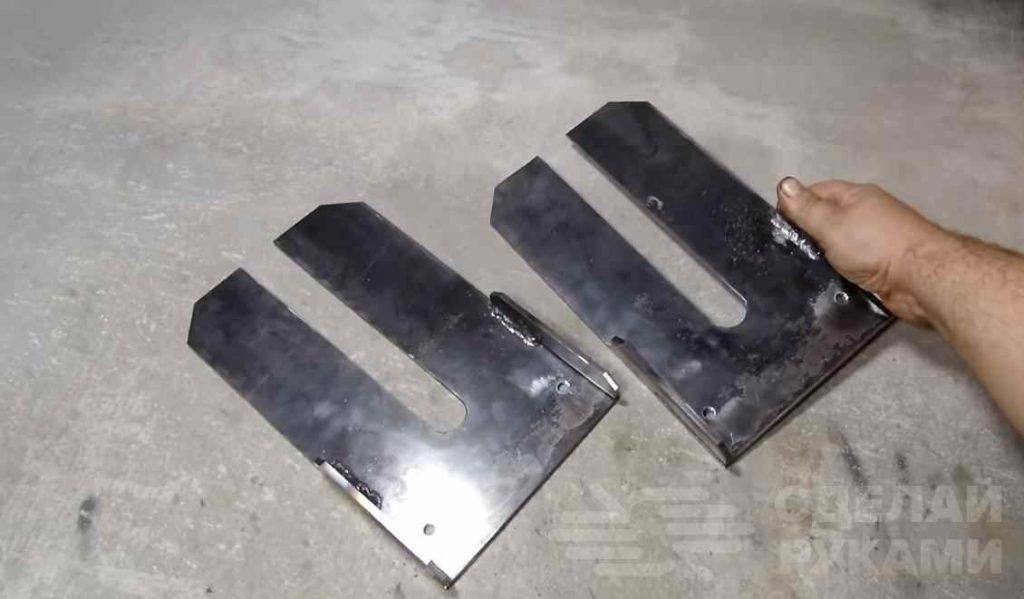

Далее из листового металла автор вырезает боковые стенки вертела. В них нужно будет вырезать пазы. Также надо приварить к ним по две крепежных пластины из металла.

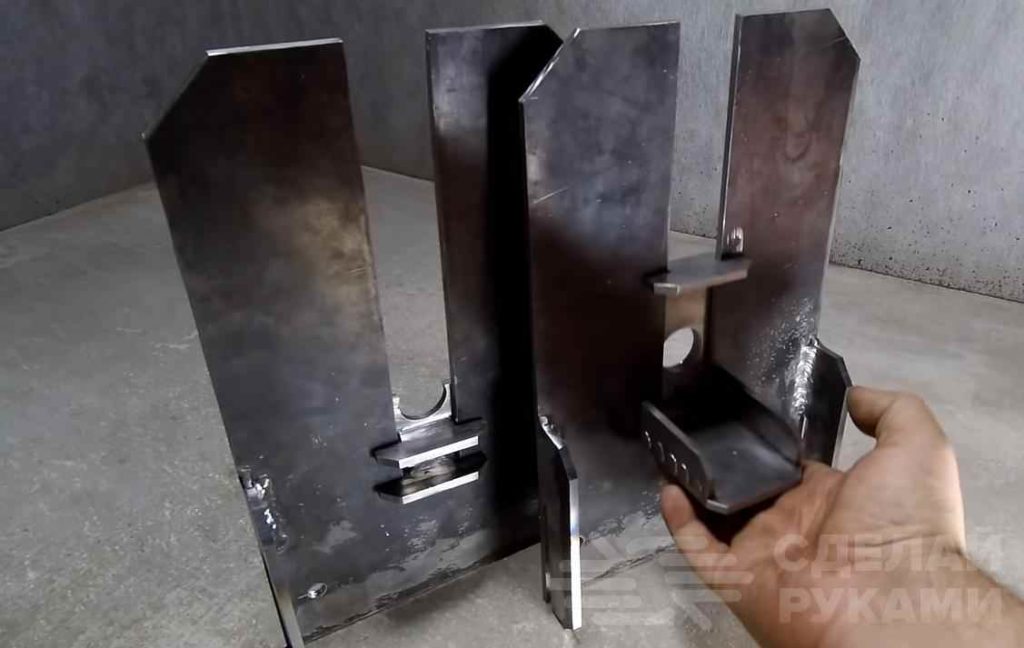

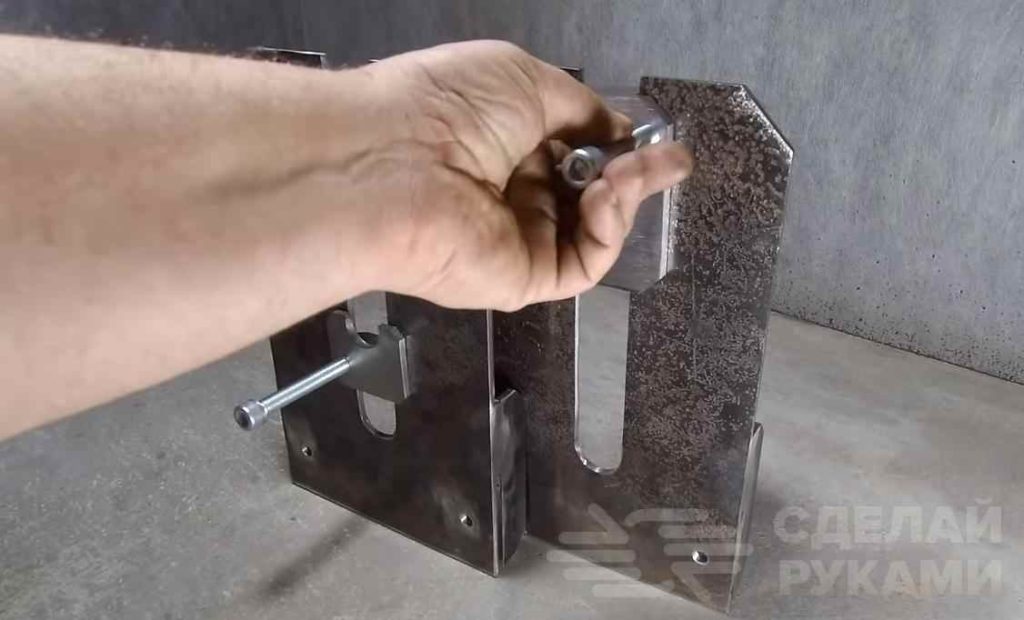

В пазы боковых стенок устанавливаем ранее изготовленные детали. Дополнительно в них нужно просверлить еще по одному отверстию для установки фиксирующих болтов.

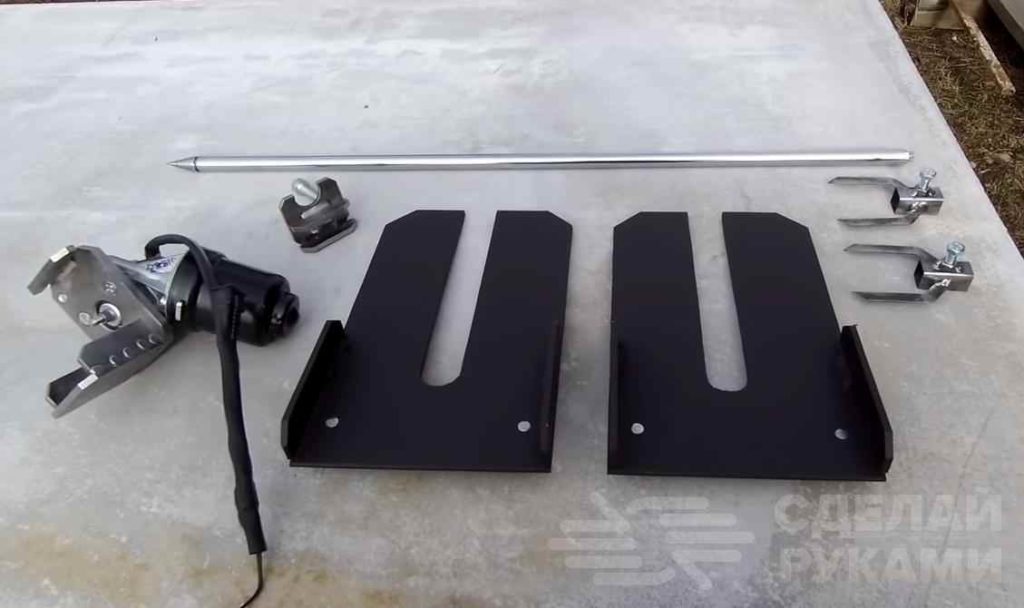

В завершении из металлической круглой трубки необходимо сделать стержень, на который будет нанизываться мясо. Затем приступаем к сборке.


Подробно о то, как сделать простой вертел с электроприводом для мангала, можно посмотреть в видеоролике на нашем сайте. Идея принадлежит автору YouTube канала «КУЙ железо».
