Классный навесной гриль из металла своими руками

Зачастую покупка гриля для приусадебного участка обходится в очень большие деньги. В данном обзоре автор показывает, как с помощью нехитрых инструментов и доступных материалов изготовить собственноручно гриль с подъёмным механизмом сетки.

Для работы нам понадобятся: разметочный инструмент, электроинструмент и сварочное оборудование, а также различные виды погонажного и листового металла.

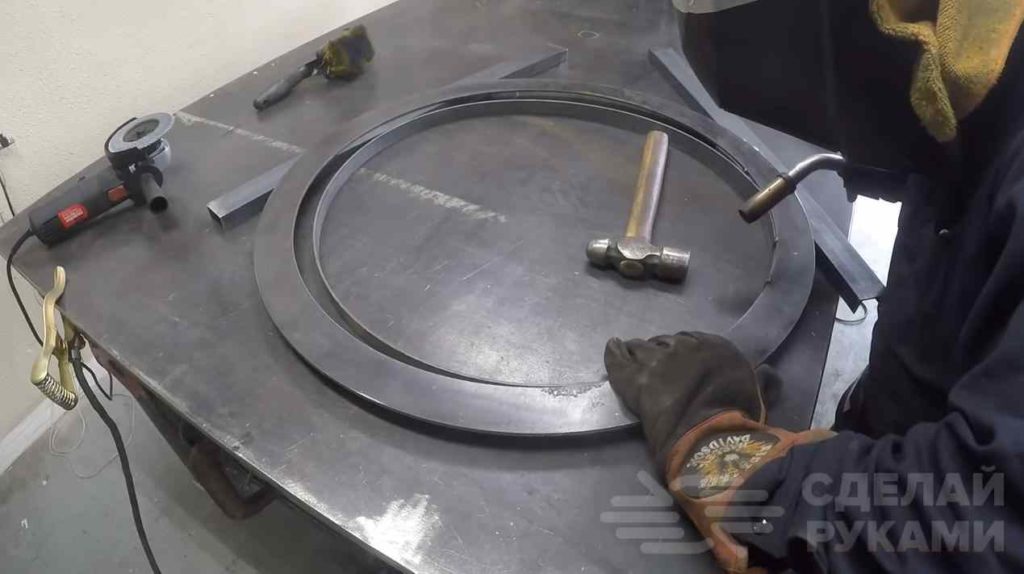

Для начала определимся с размерами будущей сетки для приготовления пищи. Размечаем и вырезаем необходимый диаметр кольца из листа металла. Далее отрезаем полосу металла такого размера, чтобы в последующем она была равна внутреннему диаметру кольца.

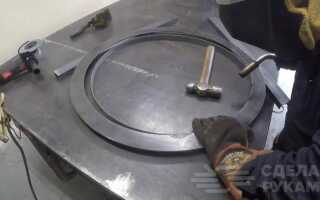

Делаем из данной полосы круг и привариваем его к кольцу. Для жесткости привариваем по центру ребро жесткости. Из просечно-вытяжного листа вырезаем круглое основание и прихватываем его на конструкцию.


Основные этапы работ

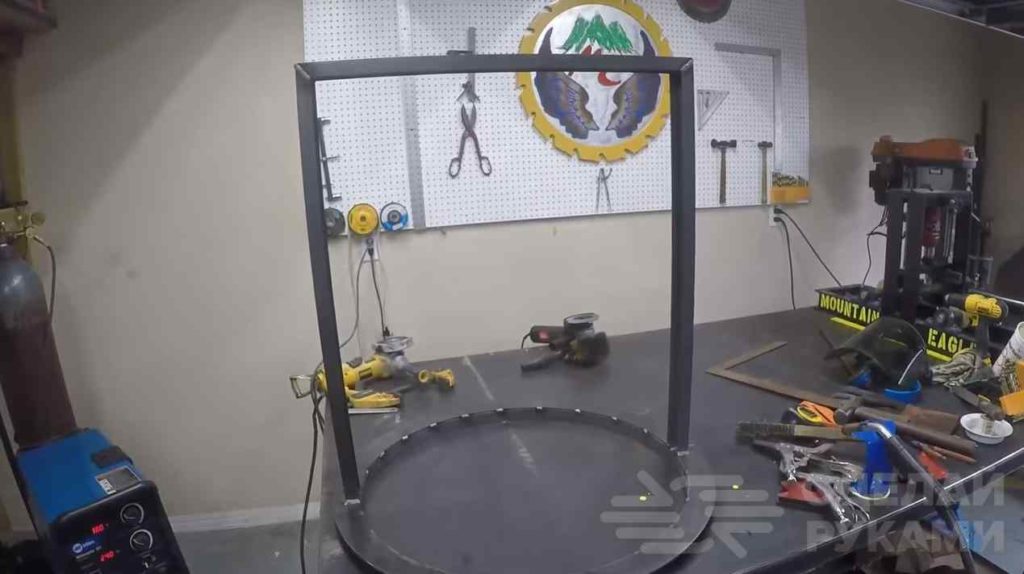

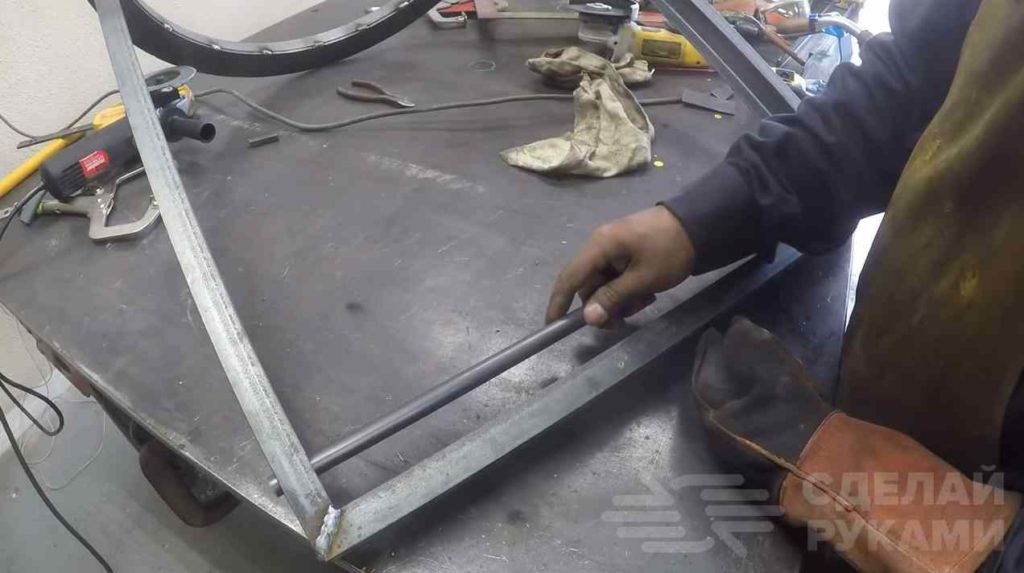

Приступим к изготовлению станины. Из швеллера вырезаем два одинаковых отрезка и один отрезок, равный диаметру нашего кольца. Свариваем всё в виде буквы «П».


Сооружаем вертел для подъёма сетки и регулирования температуры приготавливаемой пищи. Просверливаем в верхней части рамы два отверстия для крепления вращающейся штанги.

Для более легкого крепления привариваем два подшипника. Вставляем штангу и завариваем оба края снаружи при помощи шайб.


После этого изготавливаем поворотное кольцо из обрезков металлических пластинок. Устанавливаем ручку, для вращения, и затяжной болт, для предотвращения прокручивания.

Для того чтобы закрепить в одном положении площадку, установим стопор (можно изготовить из обычного шпингалета).


Далее изготовим салазки, которые будут двигаться внутри швеллера и не позволят сетке опрокинуться на бок. Приварим две пластинки, с предварительно сделанными отверстиями.

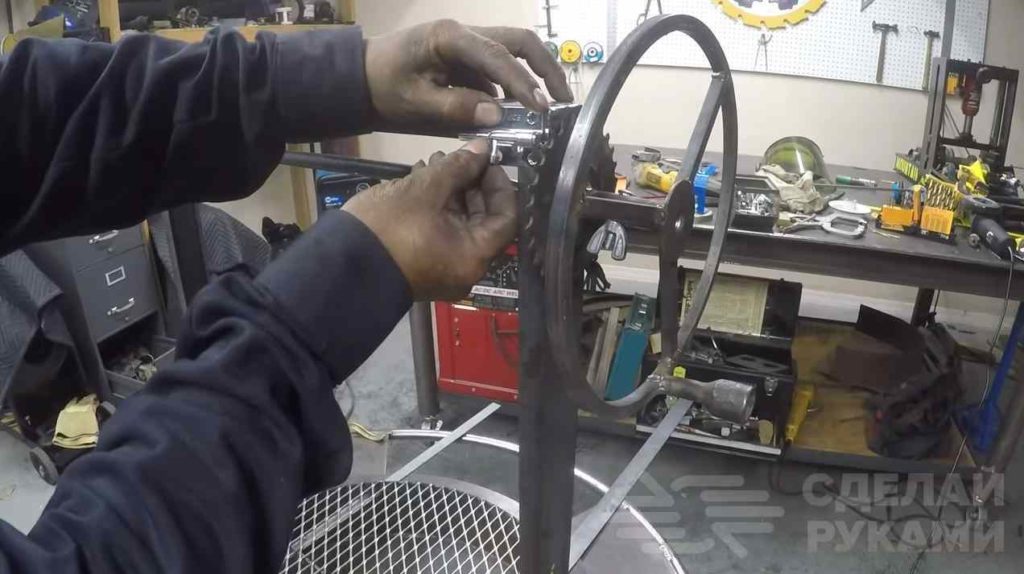

Теперь закрепим подъёмную цепочку в отверстия пластин одним краем, а другой закрепим на штанге при помощи болтов. Подробное описание и этапы работы можно посмотреть на видео.
