Трехступенчатый кондуктор «улитка» большого диаметра

В этом обзоре автор поделится с нами идеей, как сделать своими руками трехступенчатый кондуктор «улитку» большого диаметра.

Данная приспособа нужна для изготовления завитков из профильной трубы или квадратного прутка.

Чтобы сделать большую трехступенчатую «улитку», нам потребуется металлическая полоса шириной 40 мм.

Рекомендуем вам также прочитать обзорную статью на тему: как изготовить приспособление для холодной ковки из вала от циркулярки.

Основные этапы работ

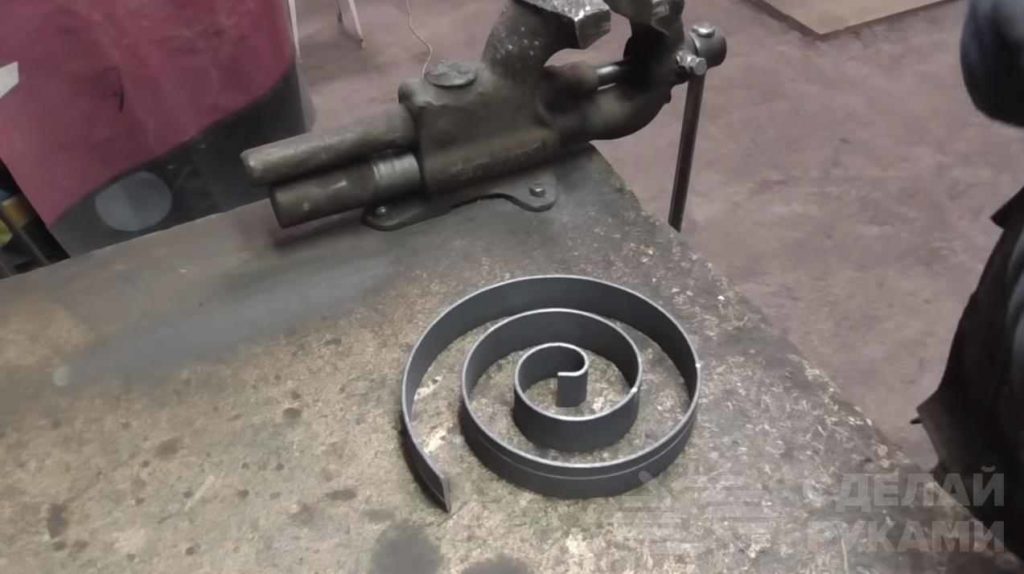

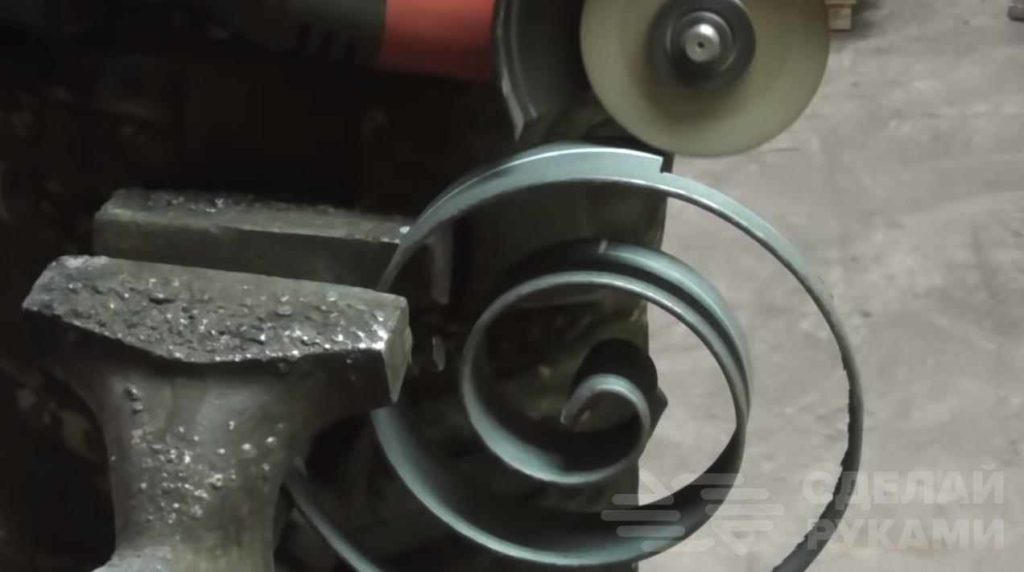

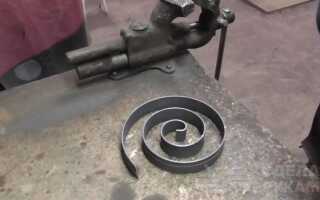

Первым делом из металлической полосы необходимо будет сделать «улитку». Потом размечаем места, где будут ступени, и вырезаем их болгаркой.

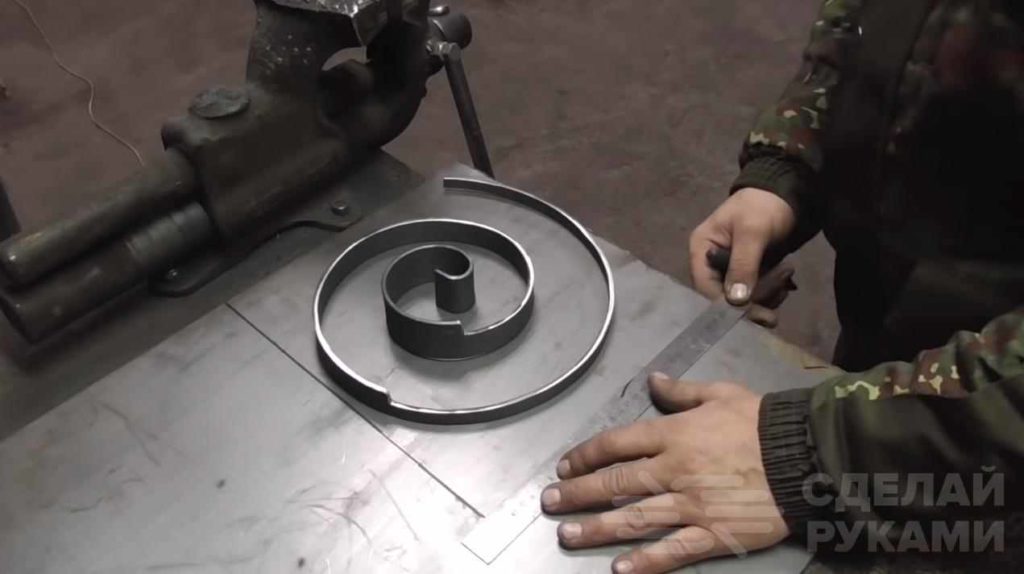

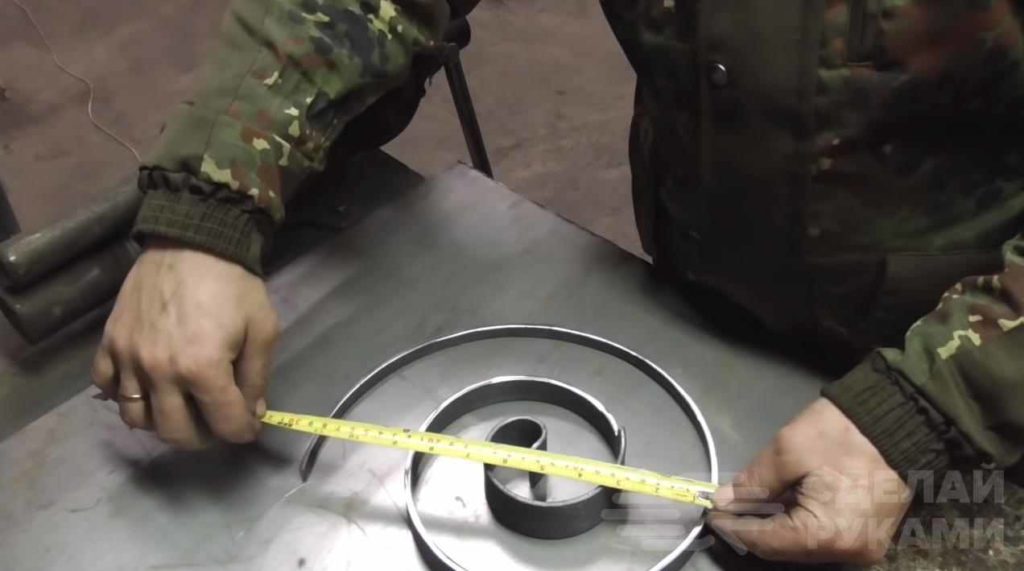

В данном случае диаметр готового кондуктора составляет 30 см. Обратите внимание, что диаметр самого завитка будет получаться немного больше.


Далее необходимо будет сделать основание кондуктора. Для этого отрезаем пластину подходящего размера из листового металла.

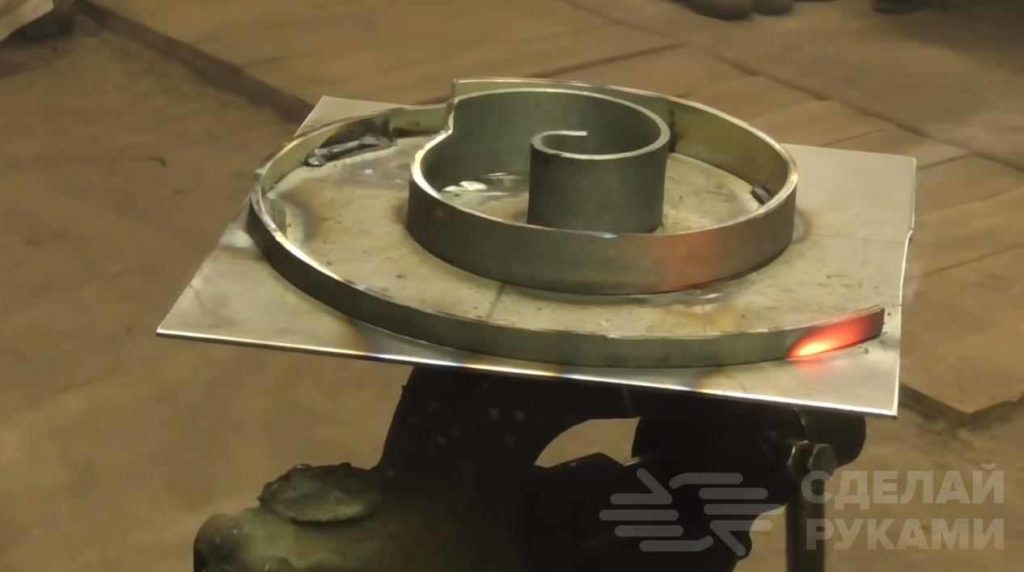

После этого устанавливаем «улитку» на пластину, чтобы она стояла ровно, и привариваем. К самой пластине привариваем два болта, чтобы можно было зафиксировать ее в тисах.

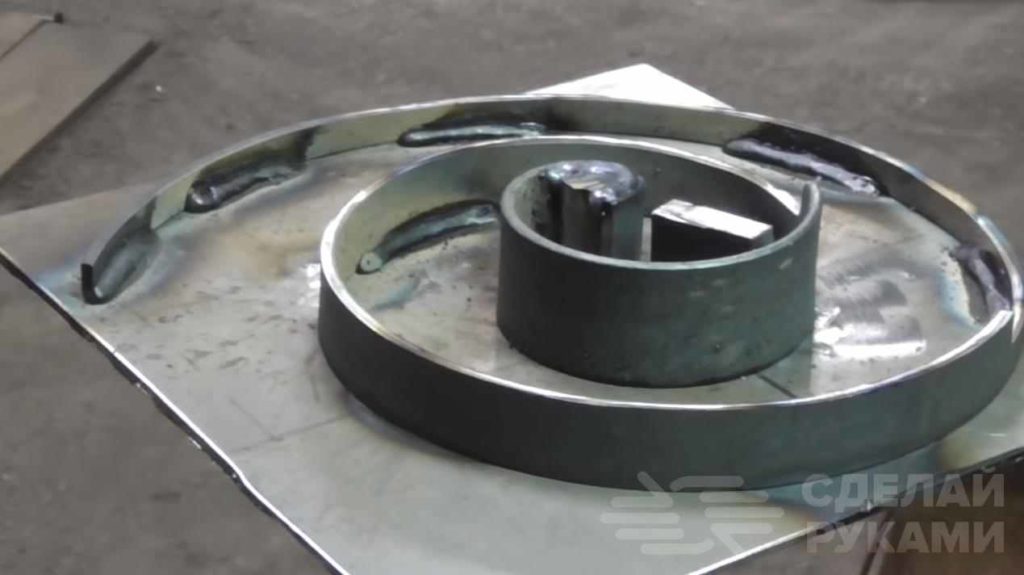

Внутри «улитки» привариваем кусок круглого прутка и кусок металла — между ними будет зажиматься заготовка. И затем привариваем упорную пластину. Зачищаем сварные швы.


Подробнее о том, как своими руками сделать трехступенчатый кондуктор «улитка» большого диаметра, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала «Николай Чернышов».
