Сварочный верстак с вращающейся платформой

Рабочее место сварщика должно быть продумано до мелочей. Именно поэтому лучше сделать стол для сварочных работ своими руками, учитывая особенности помещения и максимально подогнав его под себя.

В данном обзоре автор поделится с нами идеей, как сделать удобный сварочный верстак с вращающейся платформой и встроенными ящиками для разной мелочовки.

Первым делом необходимо определиться с размерами верстака. Затем отрезаем заготовки из профильной трубы нужного размера.

Возможно, вам также будет интересно прочитать статью-обзор: как изготовить удобную мобильную подставку для наковальни.

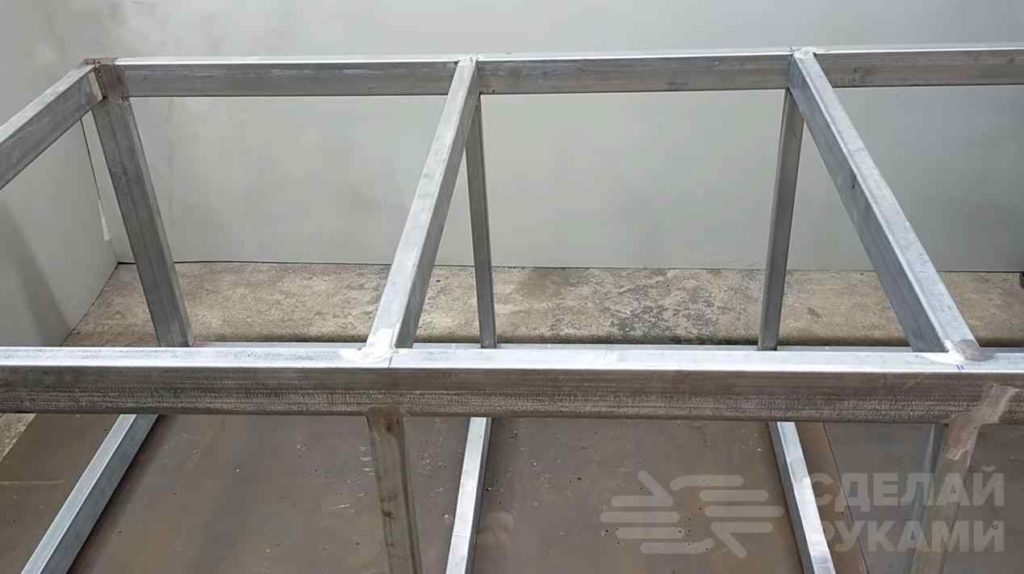

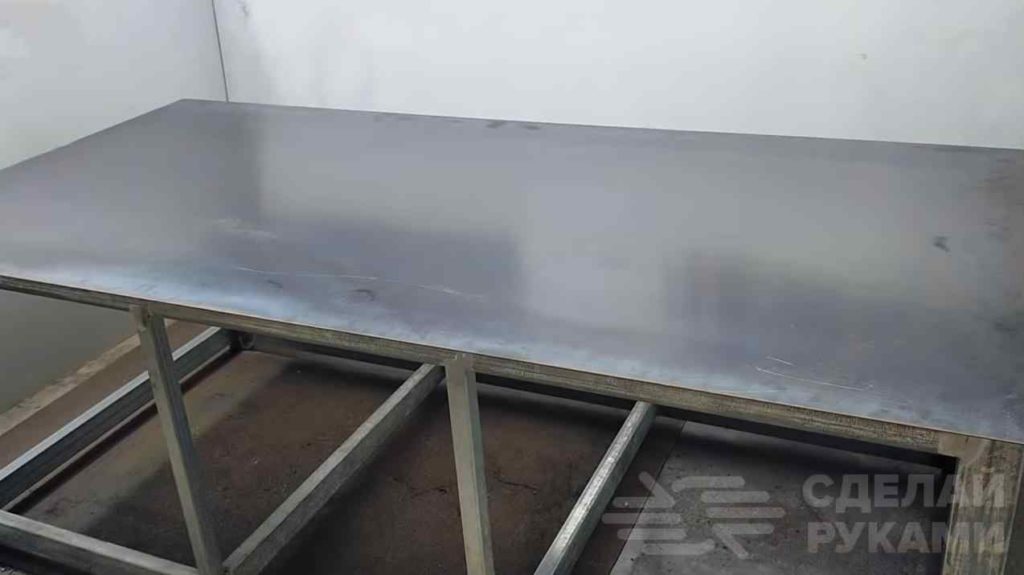

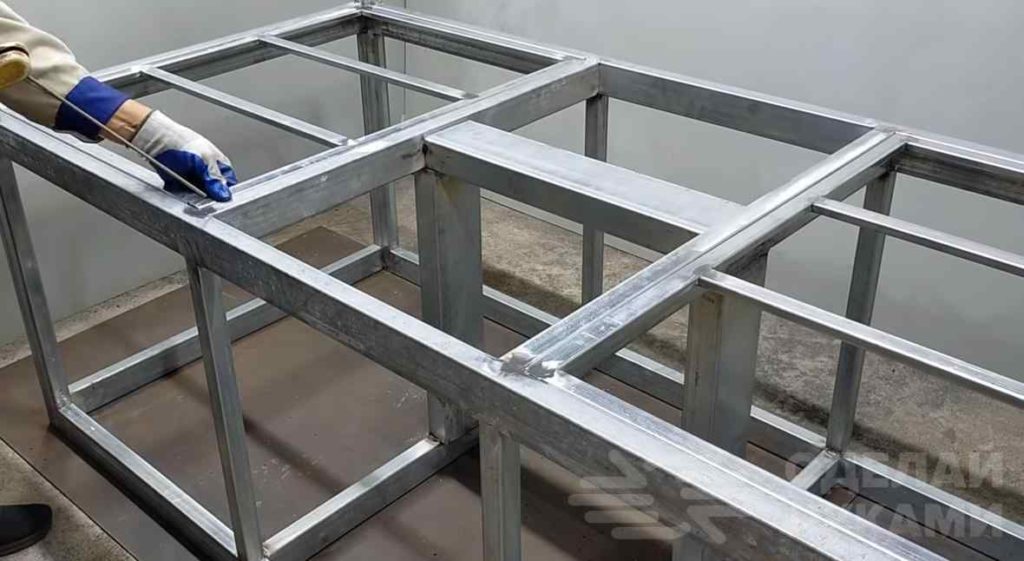

После этого приступаем к изготовлению каркаса стола, согласно чертежу. Отрезаем от листового металла кусок подходящего размера, укладываем сверху каркаса. Это будет столешница верстака. Но приваривать ее пока не нужно.

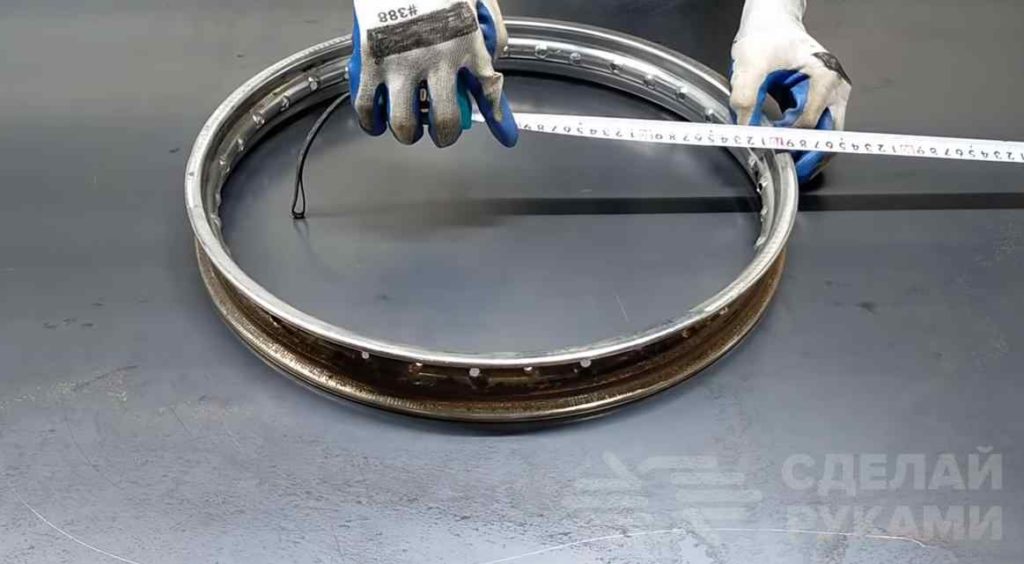

По центру столешницы нужно вырезать круглое отверстие под вращающуюся площадку, которую автор решил сделать из обода колеса.


Основные этапы работ

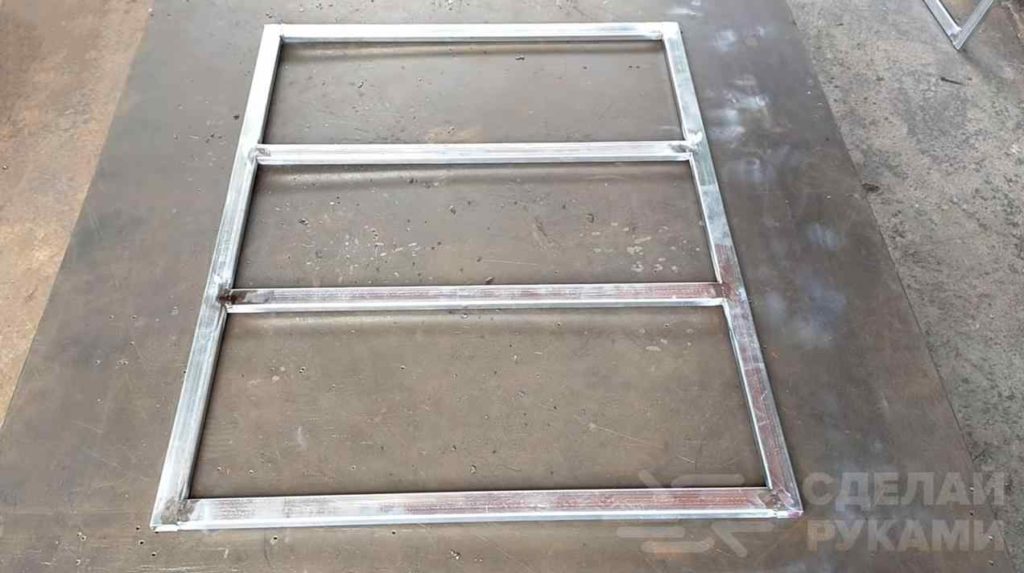

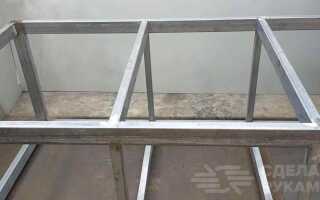

На следующем этапе свариваем рамки из профильной трубы. Устанавливаем рамки в нижней части каркаса и затем обвариваем.

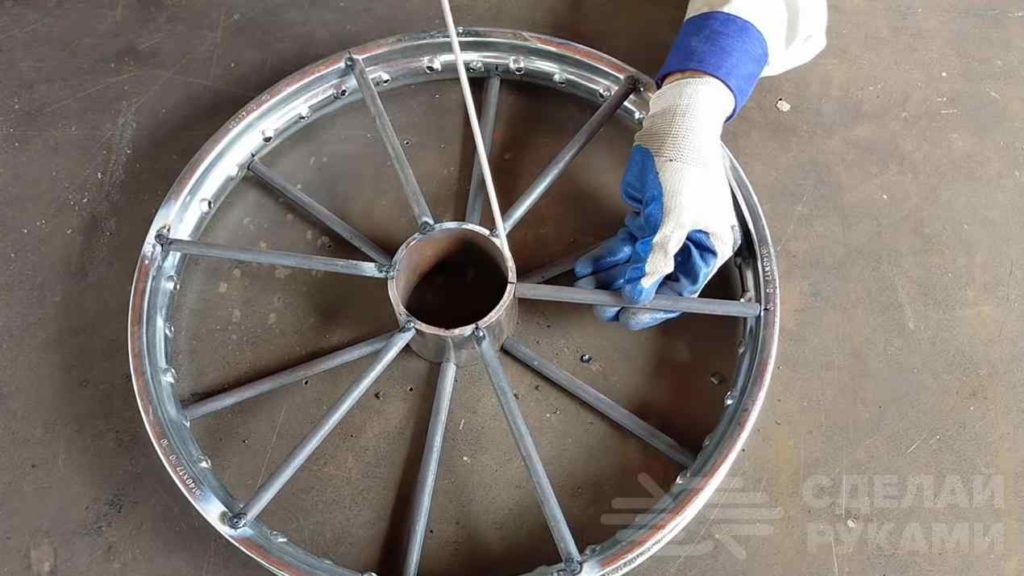

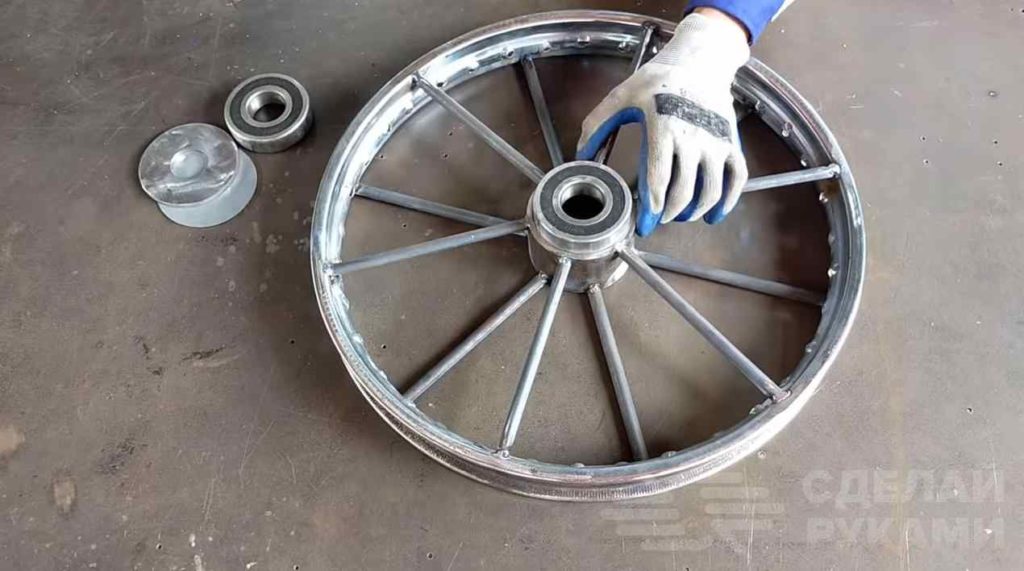

Отрезаем кусок круглой трубы и отрезки круглого прутка. Привариваем прутки внутри колесного обода, а к ним — кусок круглой трубы. В трубу устанавливаем подшипники. Торцы завариваем шайбами.

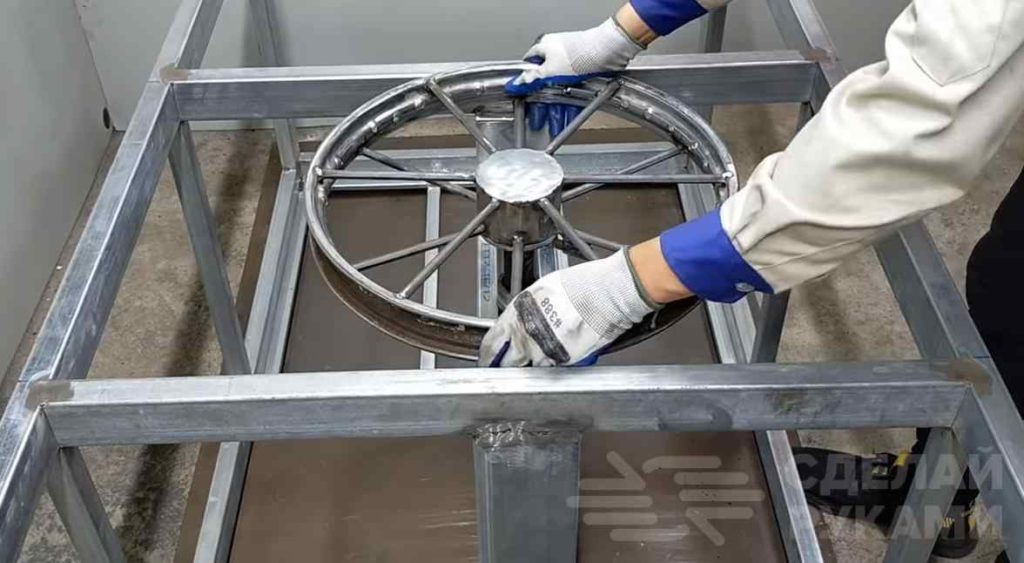

Вставляем винт в отверстия в подшипниках, после чего закрепляем вращающуюся площадку на своем месте по центру стола.

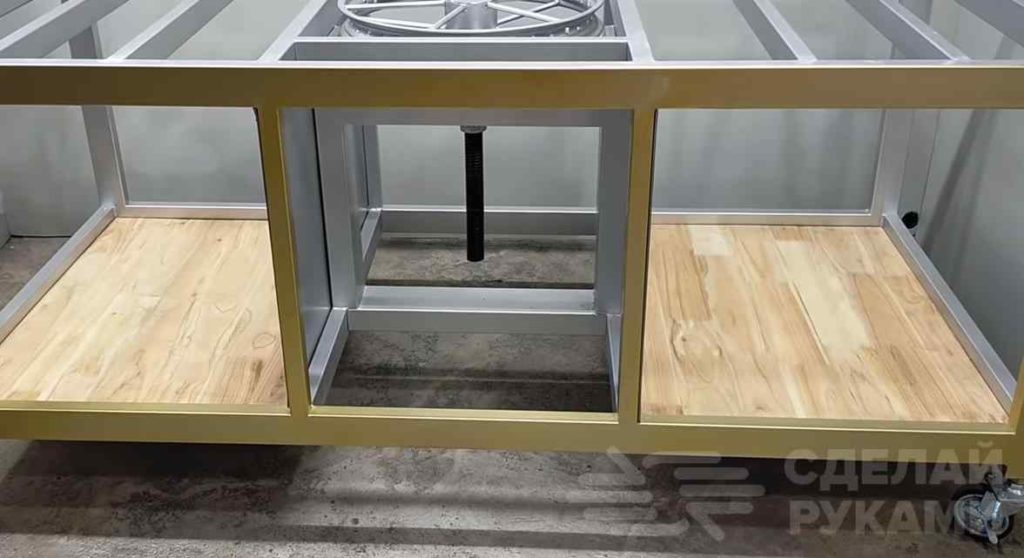

Усиливаем верхнюю часть каркаса отрезками профильной трубы. К нижней части крепим колесики. Зачищаем металл, грунтуем и красим. Нижние полки стола можно сделать из фанеры или дерева.

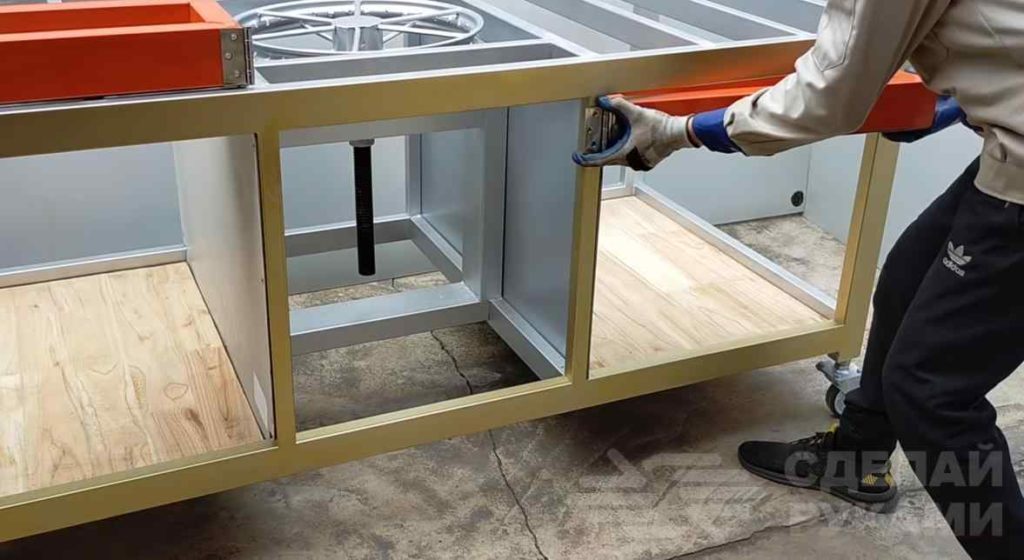

На последнем этапе останется только изготовить и установить ящики, а также закрепить с помощью заклепок столешницу.


Подробно о том, как сделать сварочный верстак с вращающейся платформой, можно посмотреть на видео ниже. Идея автора YouTube канала Kwando Technic.
