Как сделать вибросито с электроприводом для просеивания песка

В данном обзоре автор показывает, как своими руками можно сделать вибросито с электроприводом для просеивания песка. С помощью этого приспособления вы сможете получить песок нужной фракции.

Причем конструкция самодельного вибросита, предложенная автором, позволяет сразу разделить просеянный песок на тяжелые и легкие частицы.

Для изготовления вибросита потребуются квадратные стальные прутки, заготовки из круглой трубы, металлический перфорированный лист (или сетка), двигатель и болгарка с крыльчаткой.

Рекомендуем также прочитать статью-обзор: как сделать электротрубогиб для сгибания профильных труб и уголков. Полезная самоделка для домашней мастерской или гаража.

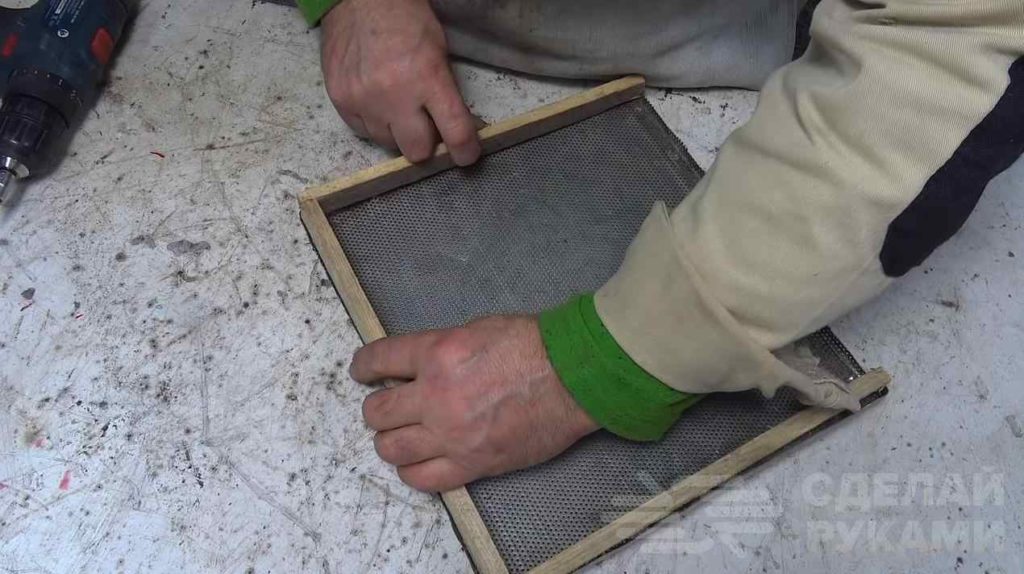

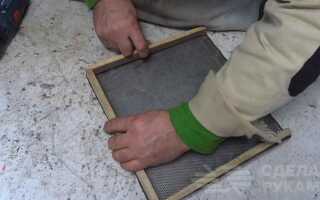

Первым делом из деревянных реек автор собирает рамку, к которой затем крепит на гвозди металлический перфорированный лист.

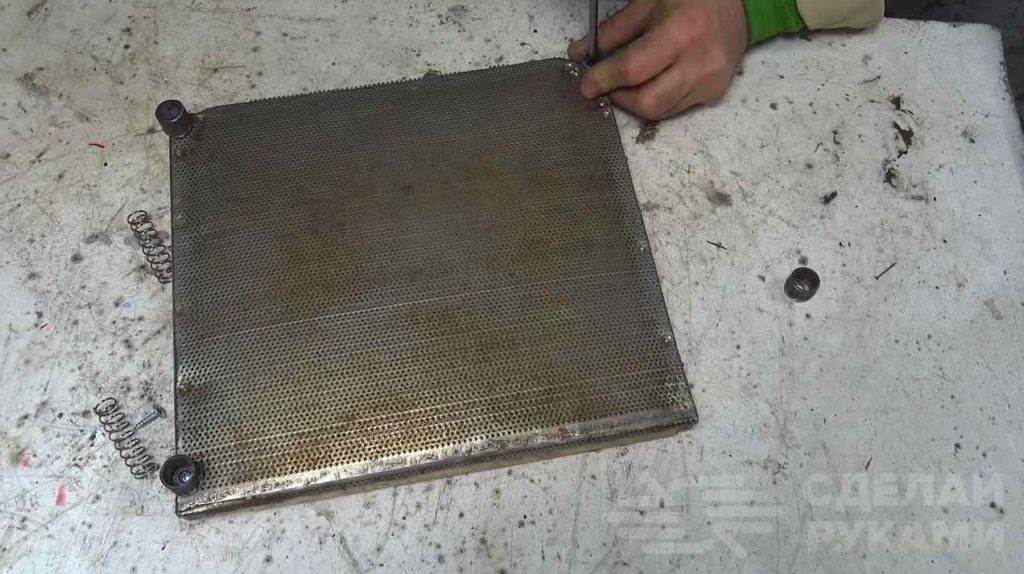

От куска круглой трубы отрезаем четыре втулки и к одной из сторон привариваем к ним шайбы. После этого прикручиваем их в углах деревянной рамки.


Основные этапы работ

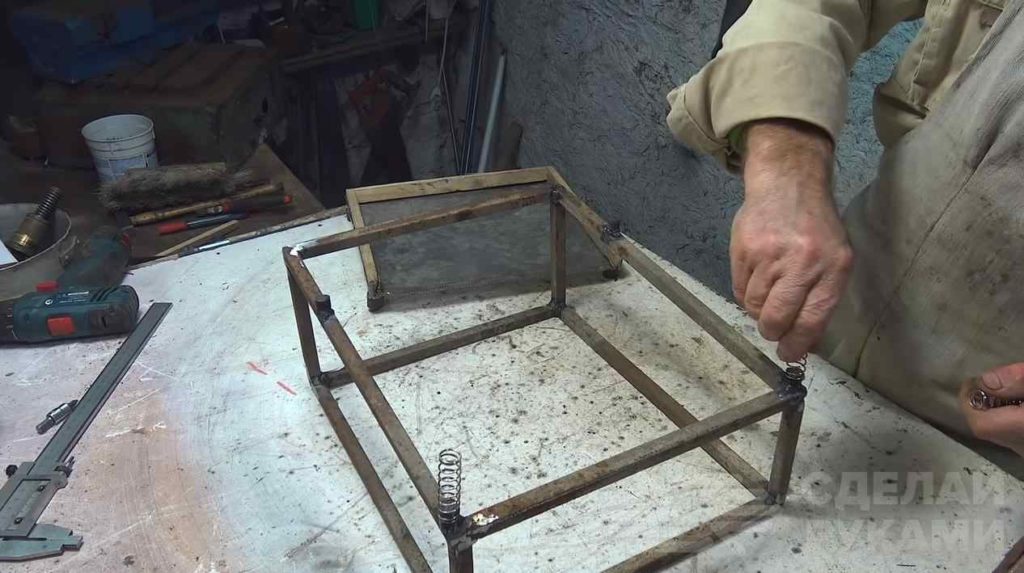

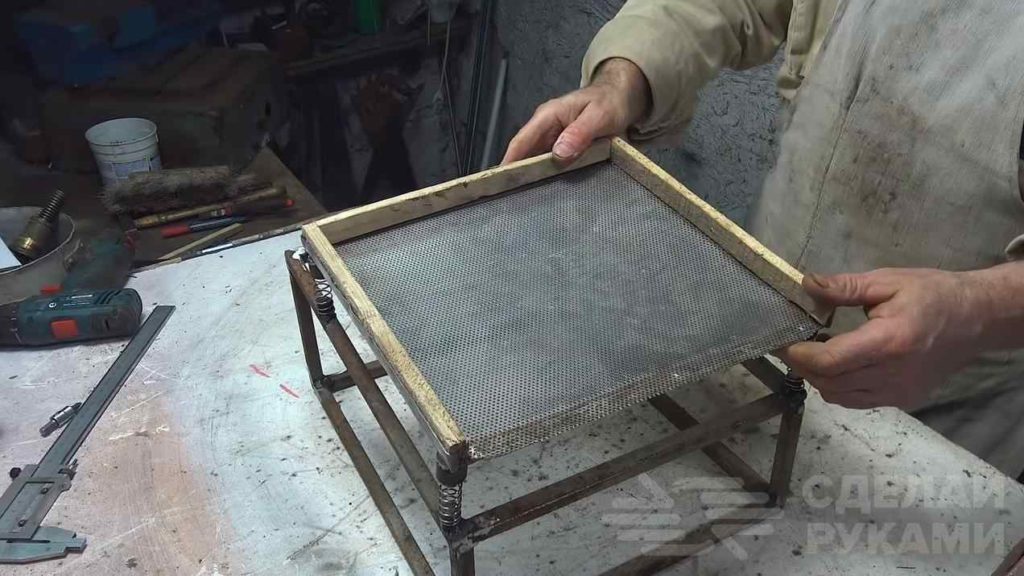

На следующем этапе из нарезанных по размеру кусков квадрата автор сваривает раму. В верхней части рамы привариваем четыре отрезка круглого прутка, на которые надеваем пружины. После этого устанавливаем деревянную рамку с перфорированным листом.

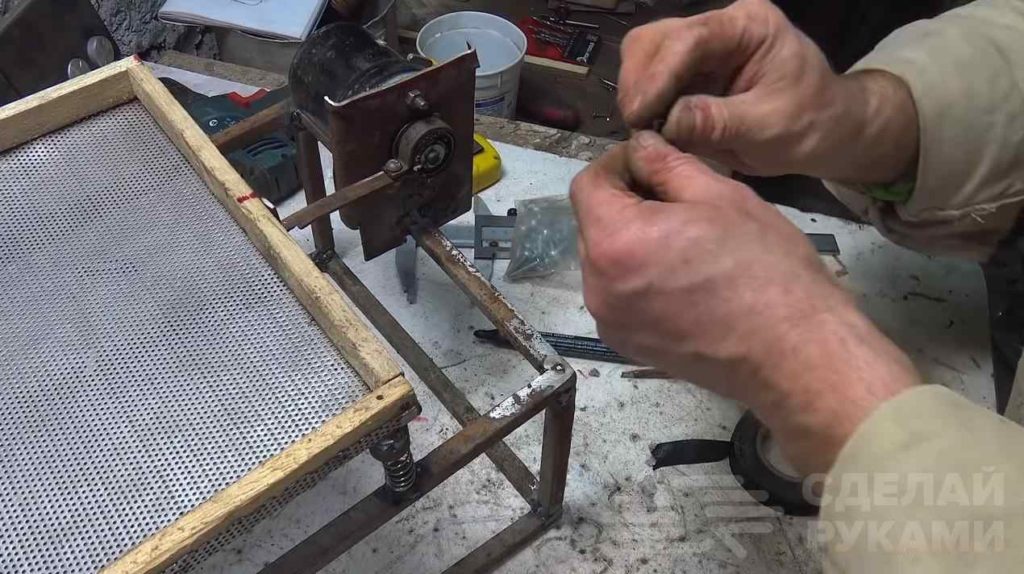

К несущей раме привариваем кусок металлической пластины, к которой крепится электромотор. На вал надеваем подшипник и делаем эксцентриковый толкатель, благодаря которому сито будет вибрировать.

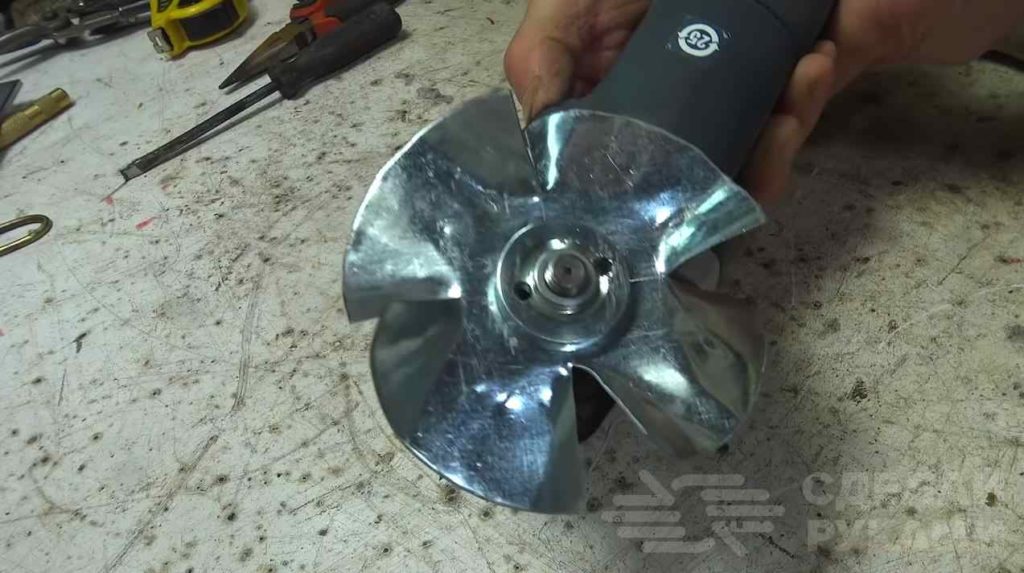

Далее из листового металла автор вырезает круг и делает крыльчатку, которую устанавливаем на вал болгарки. Она будет сдувать легкие частицы песка в сторону.

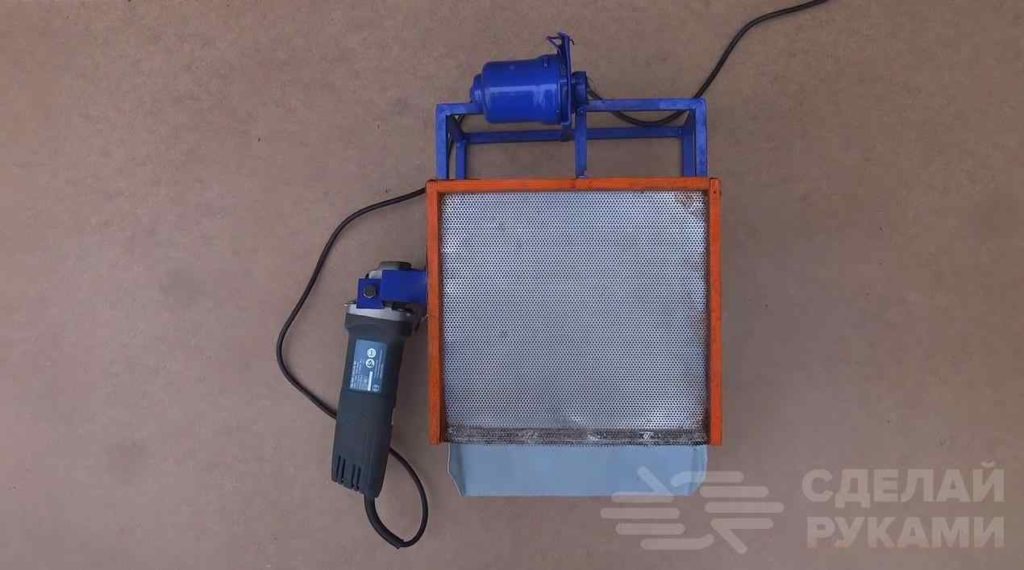

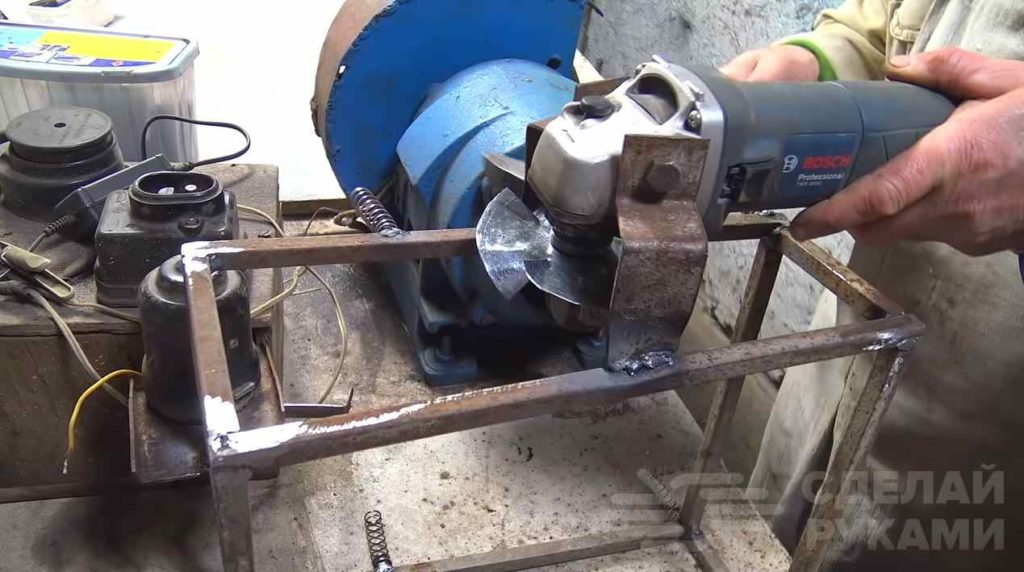

Делаем крепления для УШМ и привариваем их к раме. Сварные швы необходимо зачистить. Красим все детали, и можно приступать к сборке.


Обратите внимание: оборотов у болгарки много, и поэтому дополнительно нужно будет установить регулятор скорости. Либо же можно использовать болгарку с возможностью регулировки оборотов.


Подробнее о том, как своими руками сделать вибросито с электроприводом для просеивания песка, можно посмотреть на видео ниже. Данный материал создан на основе видеоролика с YouTube канала Rough Hands and Unusual Ideas.
