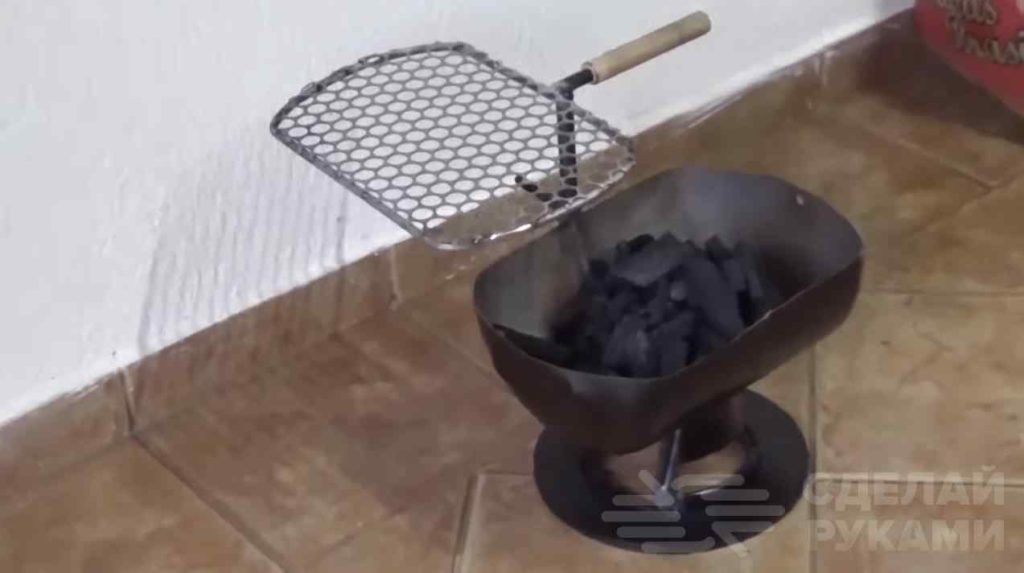

Мини мангал на дачу из старого баллона

Кто откажется от отдыха с друзьями где-нибудь на свежем воздухе (например, на даче), да еще и с приготовленным на огне мясом? И как раз для этого вам пригодится мини мангал, который можно сделать своими руками из старого баллона.

Можно использовать баллон от газа (пропана) или фреона. Также потребуется: отработавший тормозной диск, стальная трубка небольшого диаметра, стальные прутки, гайка с болтом одного диаметра, просечной лист металла.

Из инструментов нам понадобится: УШМ (болгарка), сварочный аппарат, сверлильный станок и различный разметочный инструмент.

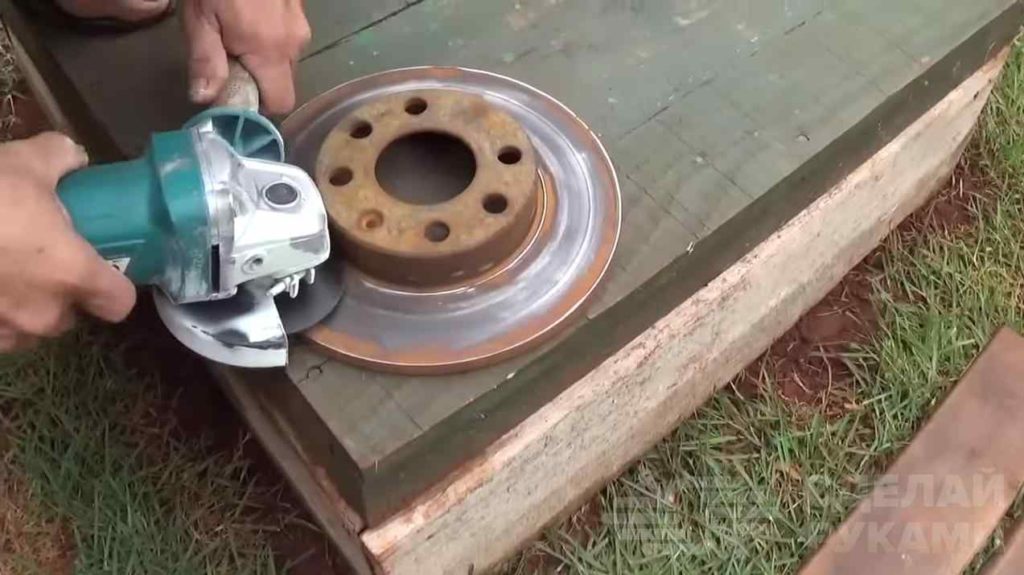

Для начала от тормозного диска отрежем центральную часть с отверстиями для крепления. Нам нужна только нижняя часть. Получившееся кольцо зачищаем от ржавчины и откладываем в сторону.


От баллона отламываем клапан для забора и сброса газа и заливаем баллон водой, для вытеснения остатков паров газа.

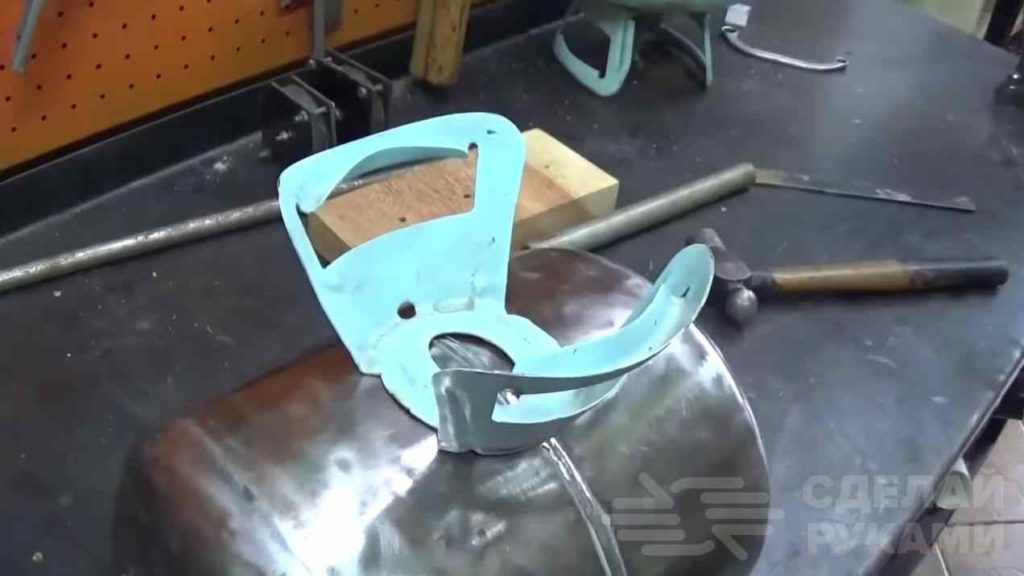

После этого аккуратно отделяем ручки для переноски и приступаем к зачистке всего баллона от краски, после чего делаем разметку. Чуть выше середины баллона проводим линию вдоль всего баллона и разрезаем надвое.


Зачищаем все заусенцы и привариваем ручки для переноски к нижней части будущего мангала. В данном случае она будет выполнять функцию подставки. Далее примеряем на кольцо от тормозного диска всю нашу конструкцию и свариваем всё воедино.


Основные этапы работ

На следующем этапе начинаем изготавливать упор и подъёмный механизм решётки. Для этого небольшой отрезок трубы подрезаем так, чтобы он оказался на одном уровне и под прямым углом к поверхности баллона.


Далее берём кусочек круглой арматуры, которая подходит по диаметру внутренней поверхности трубы и привариваем к нему перпендикулярно ещё один кусочек сверху.

Для закрепления решетки на определённой высоте просверлим отверстие и приварим гайку в верхней части трубы. На болт можно приварить кусок арматуры или квадратного прутка для более простого затягивания.

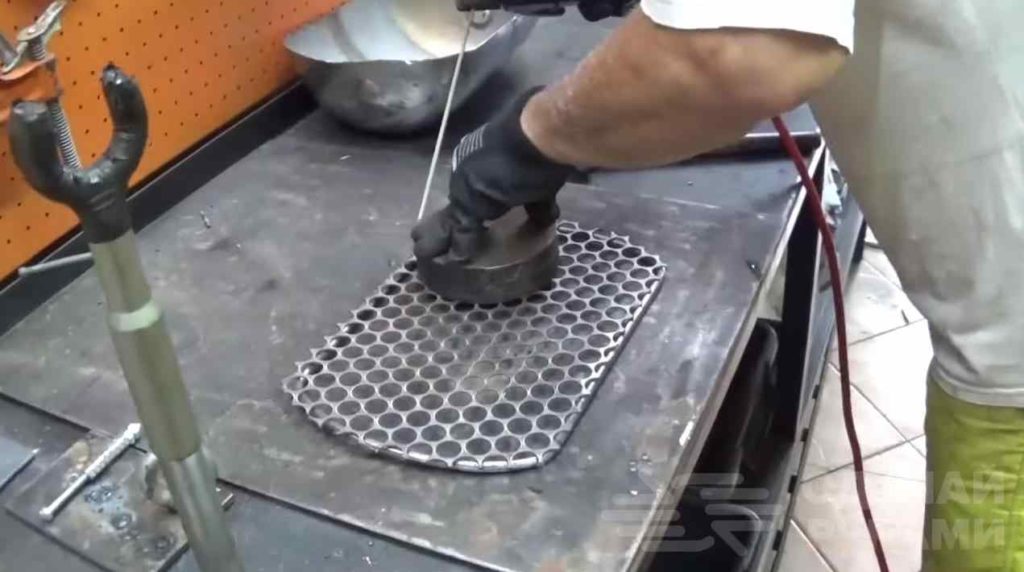

Вырезаем просечный лист по форме баллона и обрамляем её отрезком арматуры, также согнутого по форме баллона. Свариваем вместе рамку и сетку. Получившуюся конструкцию привариваем к перпендикулярному куску арматуры.


Колосники изготавливаем из одинаковых кусочков арматуры. Свариваем всю конструкцию и устанавливаем внутрь баллона. Между прутками размечаем отверстия для подвода воздуха и отвода пепла.


Красим всю нашу самоделку высокотемпературной краской, и собираем всё вместе. Подробное изготовление можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Carlos Morais.
