Станок для прессования алюминиевых банок

В данном обзоре автор покажет, как сделать станок для прессования алюминиевых банок. Интересный подход для решения вопроса утилизации пустой тары.

Для изготовления станка потребуется электродвигатель с редуктором, круглые и профильные трубы, куски листового металла.

Станок состоит из нескольких основных конструктивных элементов: станины и площадки для электродвигателя, кривошипно-шатунного механизма, направляющей для поршня и наклонного лотка для подачи алюминиевых банок.

Рекомендуем вам также прочитать статью-обзор: как изготовить приспособу для холодной ковки из вала от циркулярки.

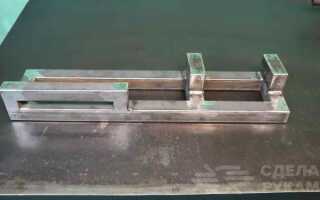

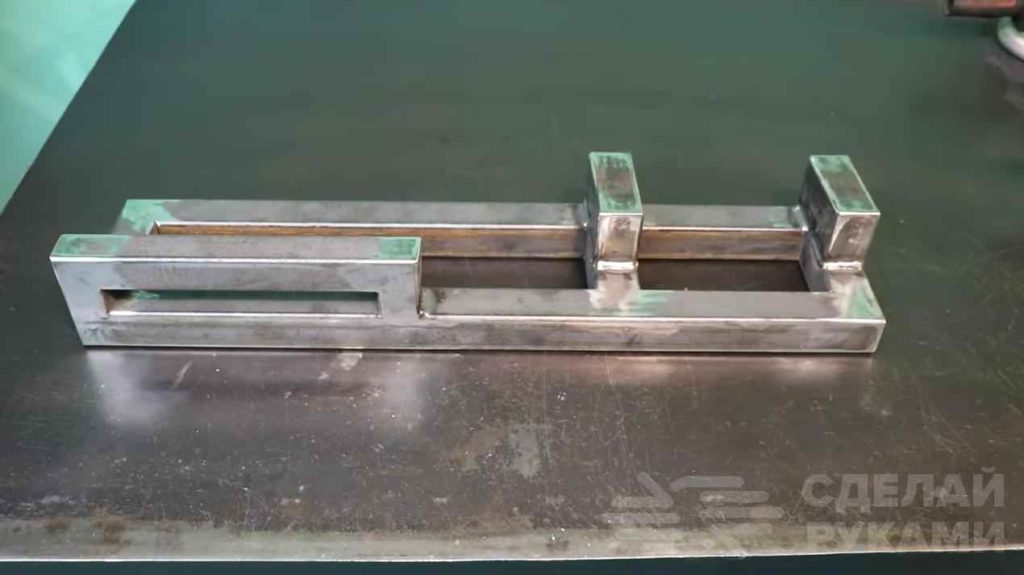

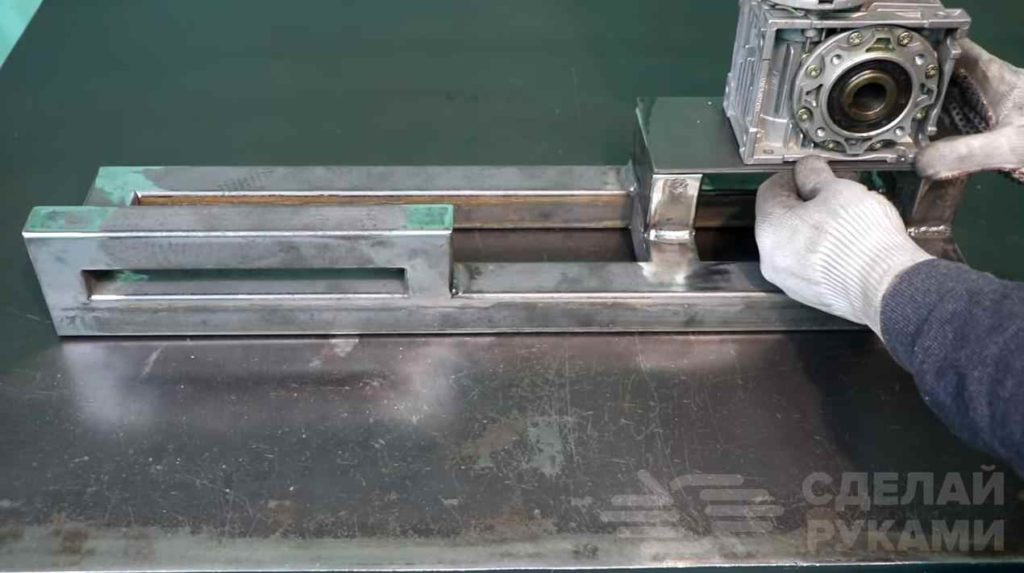

Первым делом отрезаем заготовки из профильной трубы и свариваем основание (станину) станка. Привариваем металлическую пластину, которая и будет служить площадкой для электродвигателя.



Основные этапы работ

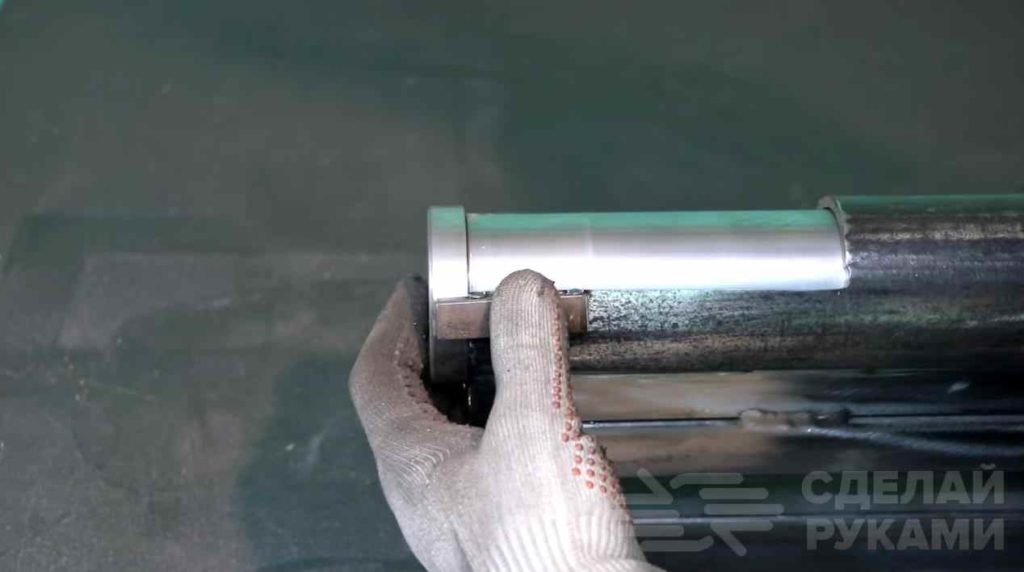

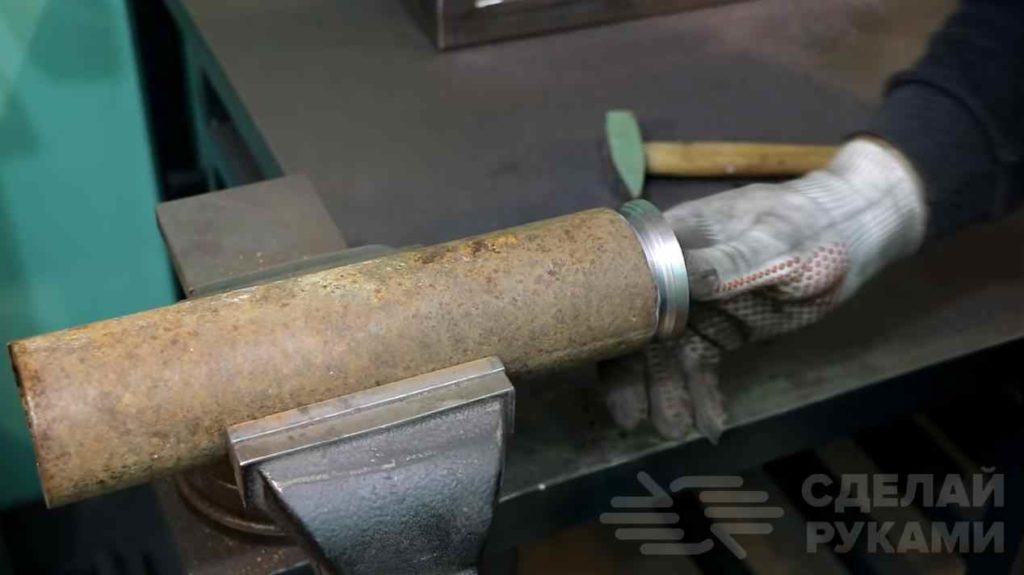

На следующем этапе из отрезка круглой трубы и выточенной на токарном станке заготовке из толстого листового металла мастер изготавливает поршень, который будет спрессовывать банки.

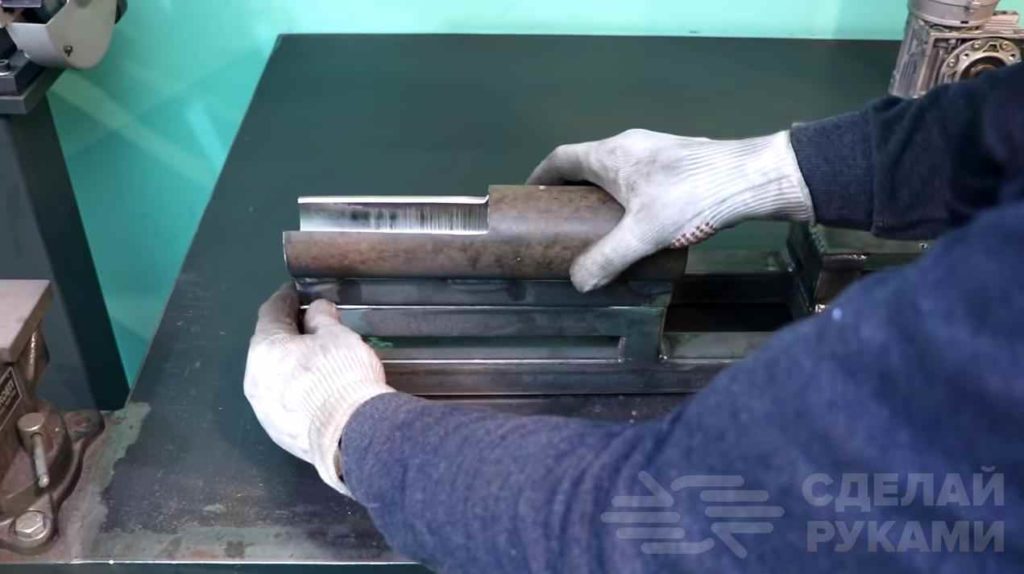

Из другого куска круглой трубы делаем направляющую для поршня. К нижней части трубы привариваем профиль, после чего монтируем деталь на основание.

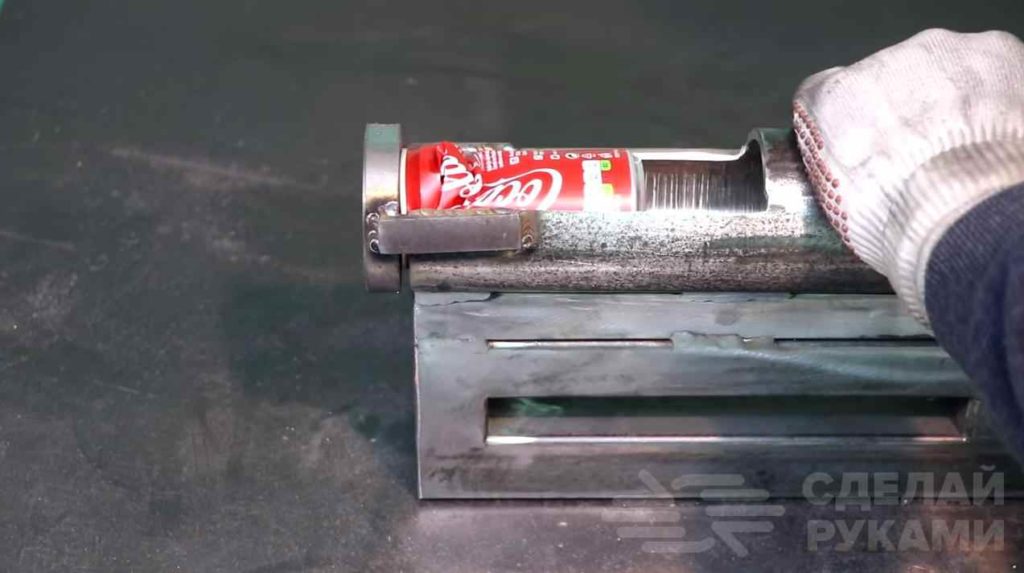

К концу направляющей привариваем упор для банок. Только не вплотную к торцу трубы, а с небольшим зазором. В качестве держателей упора автор использует две стальных пластины.

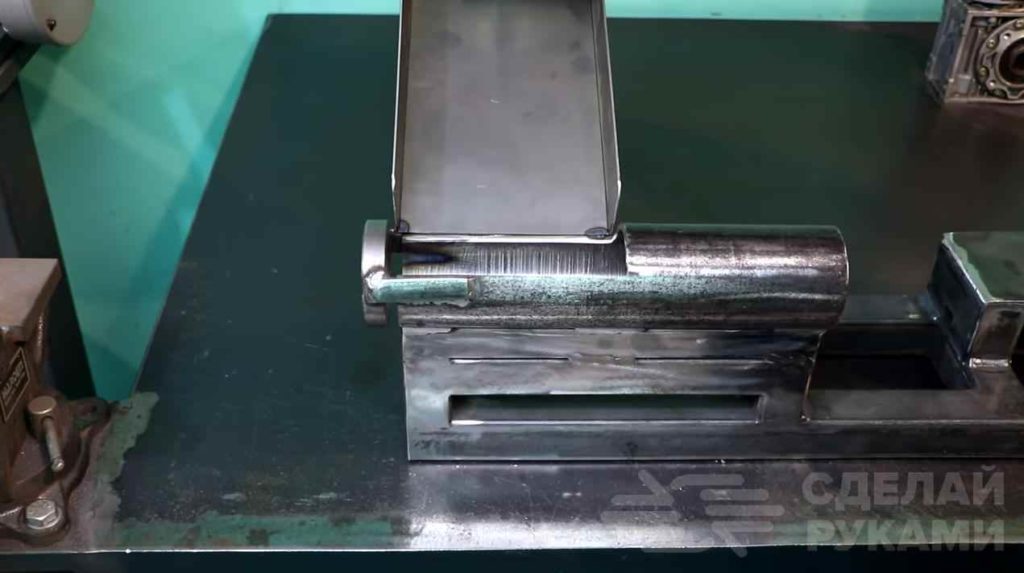

Из листового металла необходимо изготовить подающий лоток. Привариваем его к направляющей для поршня. Сварные швы зачищаем болгаркой.

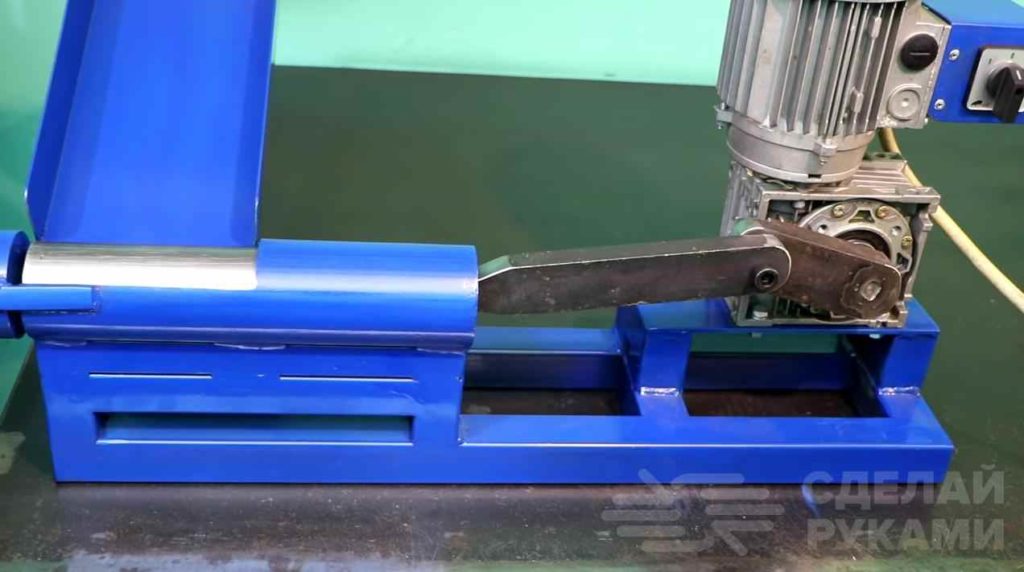

На последнем этапе останется только установить электродвигатель с редуктором на площадку и изготовить кривошипно-шатунный механизм. Кривошип надеваем на вал редуктора, а конец шатуна соединяем с поршнем.


Как сделать станок для прессования алюминиевых банок, можно посмотреть на видео ниже. Материал подготовлен на основе авторского видеоролика с YouTube канала DIY Useful Ideas.
