Распиловочный станок своими руками на базе электрической пилы

В данном обзоре мастер показывает, как своими руками изготовить распиловочный станок на базе электропилы. Основное назначение этого самодельного приспособления — распиловка небольших веток на дрова.

Процесс изготовления самоделки несложный. Нужно будет сделать стол, закрепить электропилу и правильно организовать рабочее место.

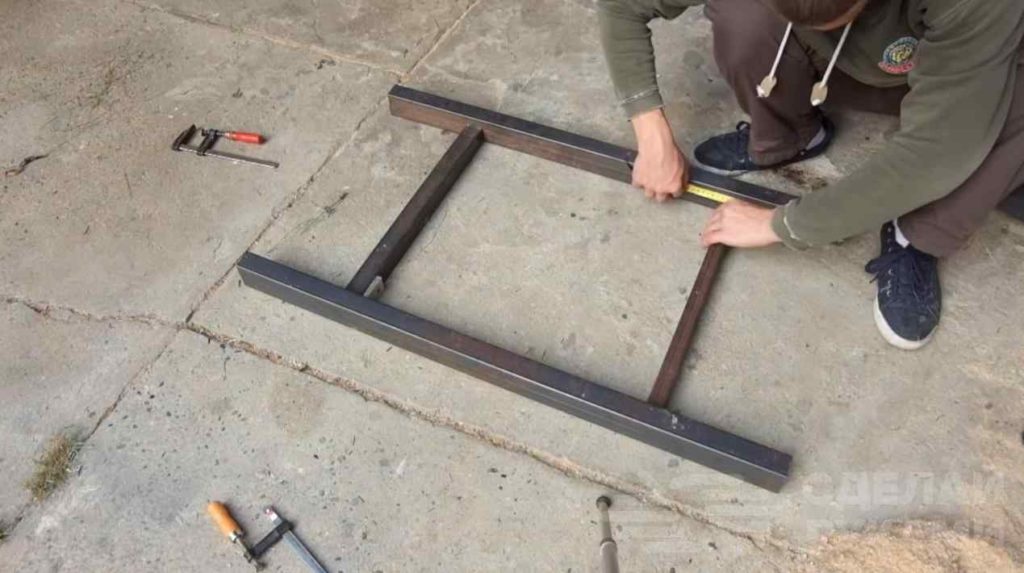

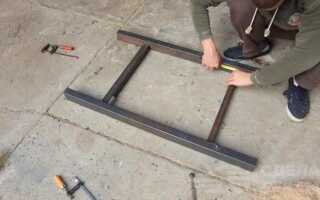

Сначала необходимо будет определиться с размерами самого стола и нарисовать хотя бы приблизительный чертеж. Затем отрезаем заготовки требуемой длины.

Рекомендуем также прочитать статью: как из электро- или бензопилы сделать своими руками инструмент для резки металла.

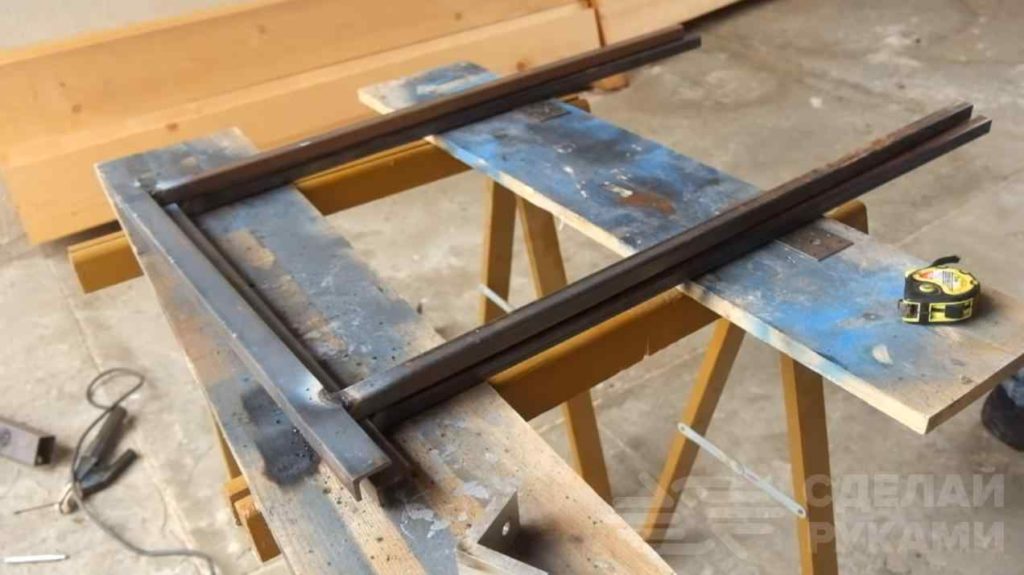

Первым делом свариваем раму, к которой будет прикручиваться столешница (можно использовать фанеру, OSB или мебельный щит). Затем изготавливаются металлические ножки.



Основные этапы работ

На следующем этапе необходимо приварить ножки к раме, выставив их немного под углом. Это обеспечит столу дополнительную устойчивость.

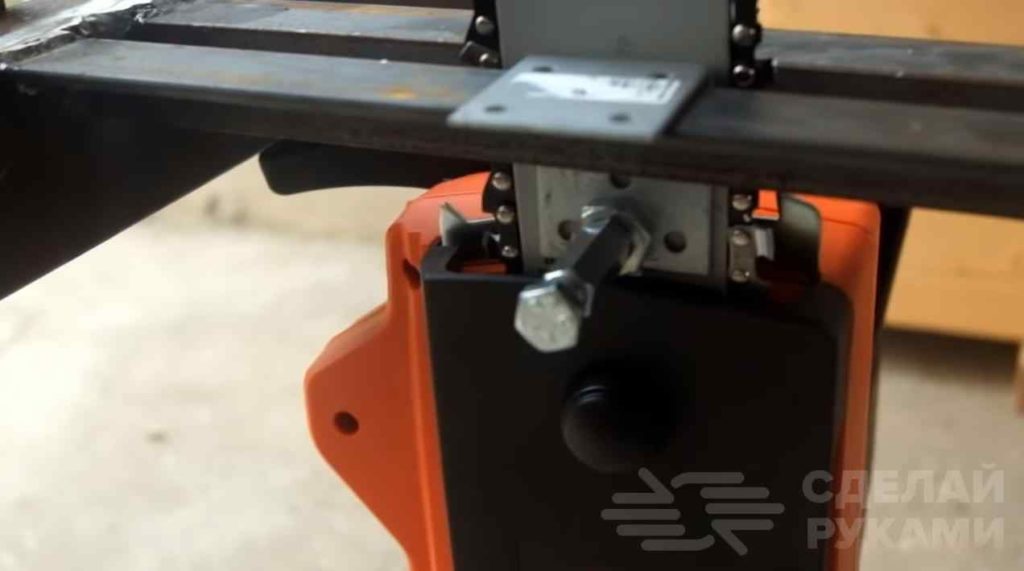

Далее при помощи двух перфорированных металлических уголков автор крепит шину пилы на уровне рамы. Предварительно к уголкам надо приварить шестигранные гайки.

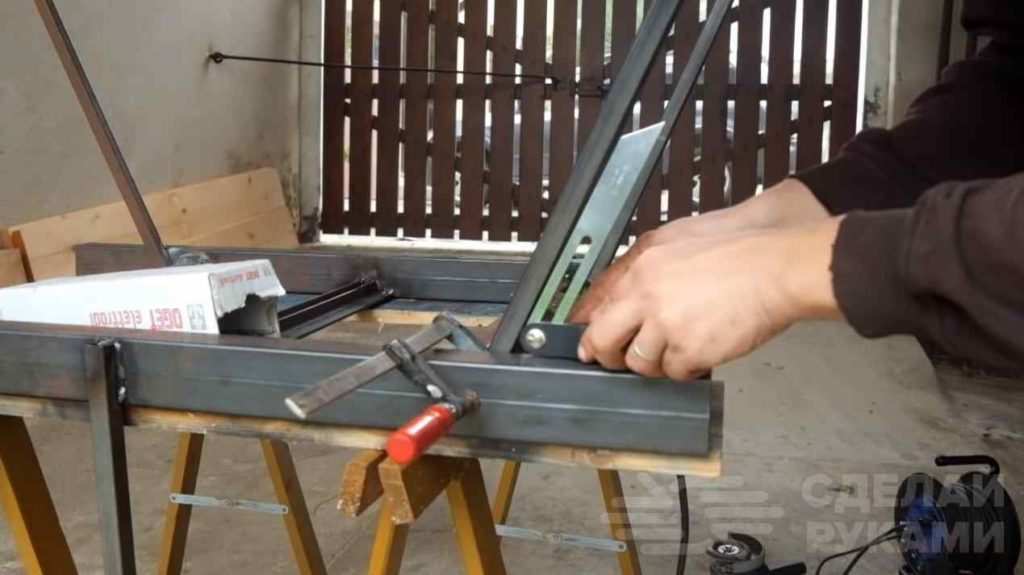

После этого автор приваривает к раме стойку из профильной трубы. Затем с помощью двух перфорированных металлических пластин закрепляется верхняя часть шины электропилы.

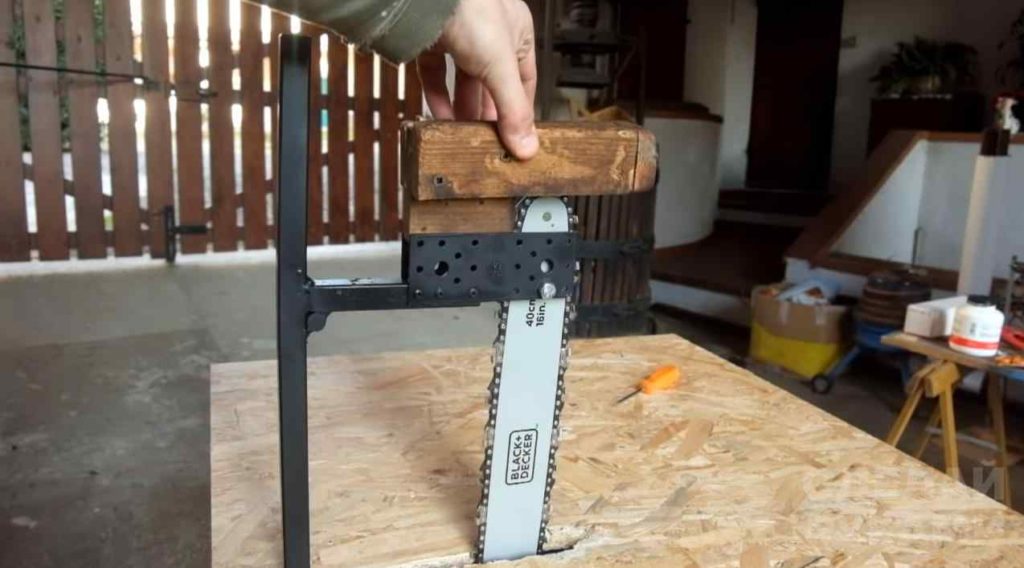

Из деревянных брусков и отрезков доски автор делает защиту, которая надевается на край шины.

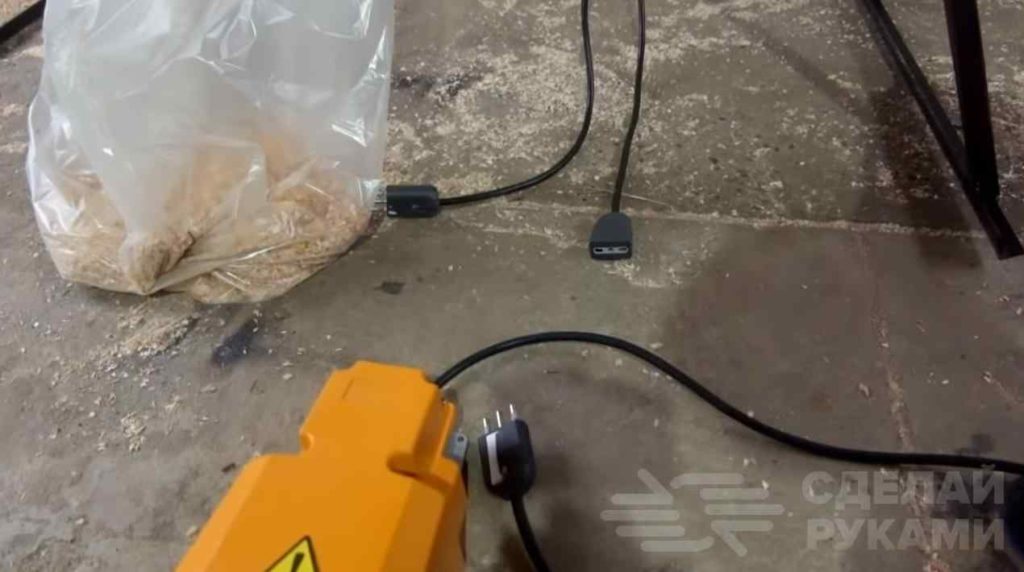

Управление (включение и выключение) электрической пилой будет осуществляться с помощью ножной педали. Это очень удобно.


На последнем этапе останется только организовать систему подачи масла. Для этого автор использует гибкий тонкий шланг и пластиковые бутылки.

Подробнее о том, как своими руками изготовить простой распиловочный станок на основе электрической пилы, можно посмотреть на видео.
