Стол для гаража с подъемным механизмом на основе домкрата

В данном обзоре автор показывает, как сделать стол для мастерской с подъемным механизмом. «Сердцем» всей конструкции является гидравлический домкрат бутылочного типа.

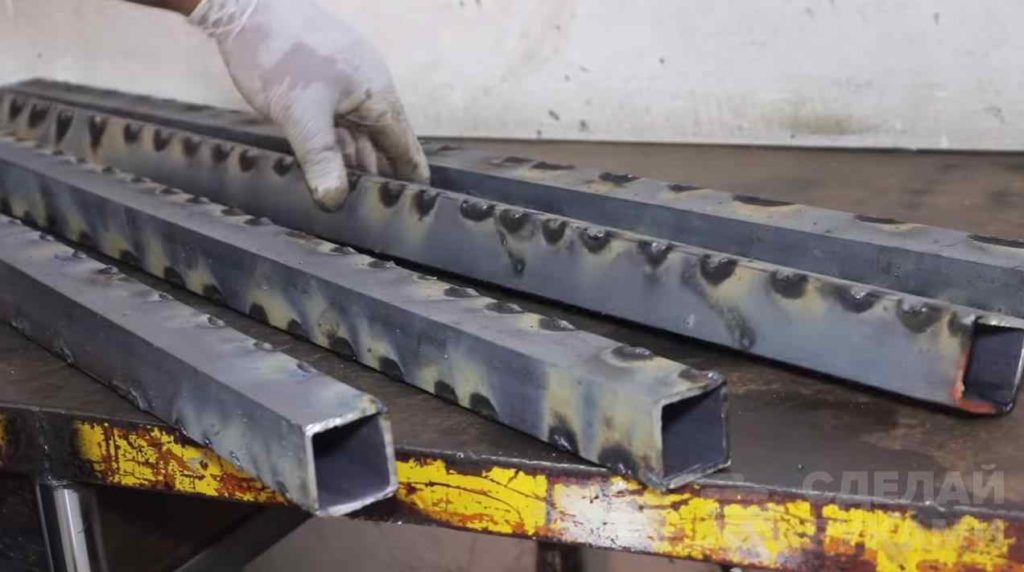

Первым делом отрезаем восемь отрезков уголка 40*40 мм и свариваем их таким образом, чтобы получились четыре заготовки квадратного профиля.


Сверлим по центру каждой заготовки отверстие и соединяем их между собой попарно с помощью болтов и гаек. Это будут складные ножки стола.


Рекомендуем также прочитать статью-обзор на тему: как сделать вертикальный подъёмник для тяжелых грузов.

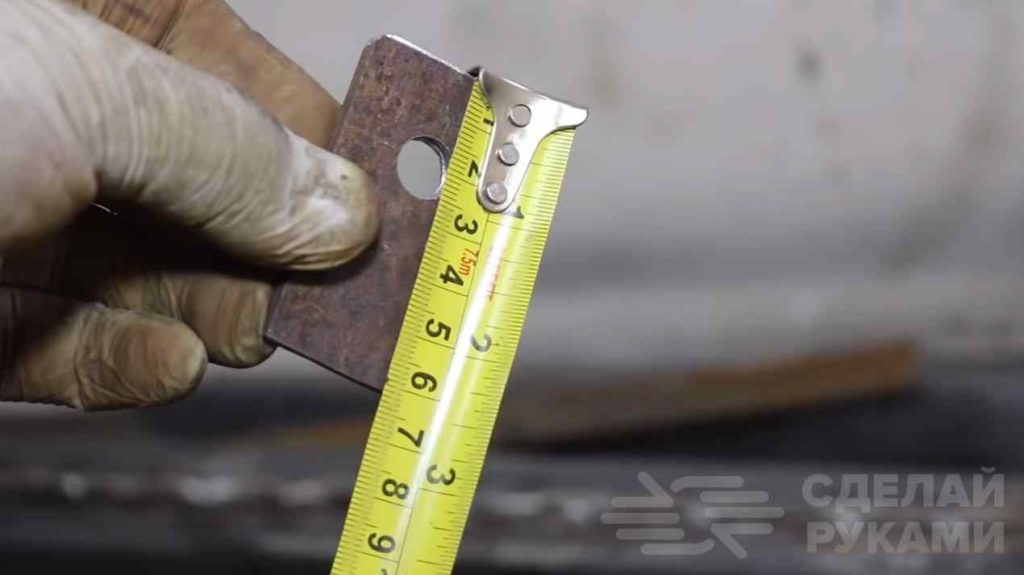

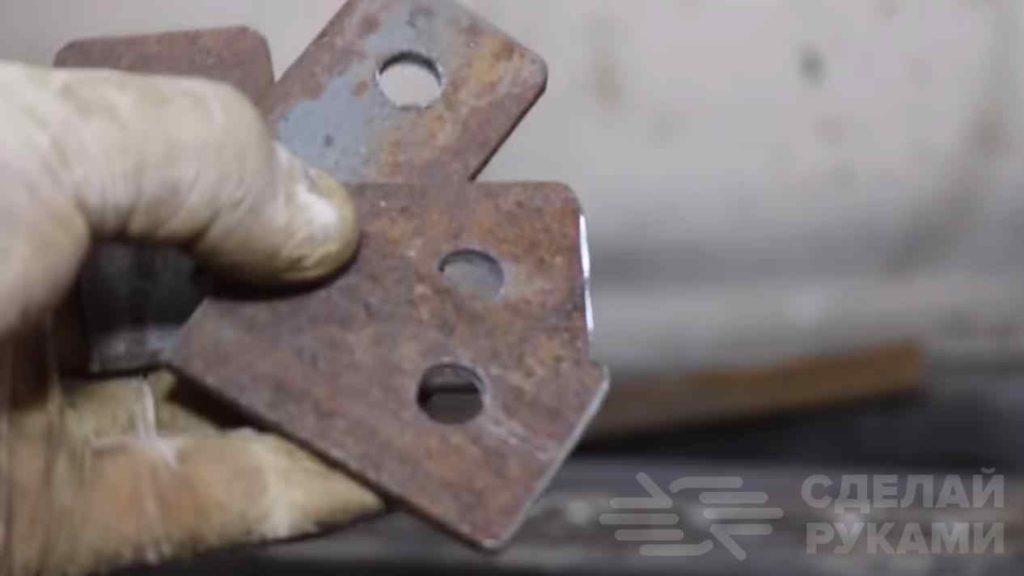

Далее отрезаем четыре куска полосы шириной 40 мм. В них нужно просверлить по одному отверстию. Привариваем эти «уши» к концам крайних профильных труб.



Основные этапы работ

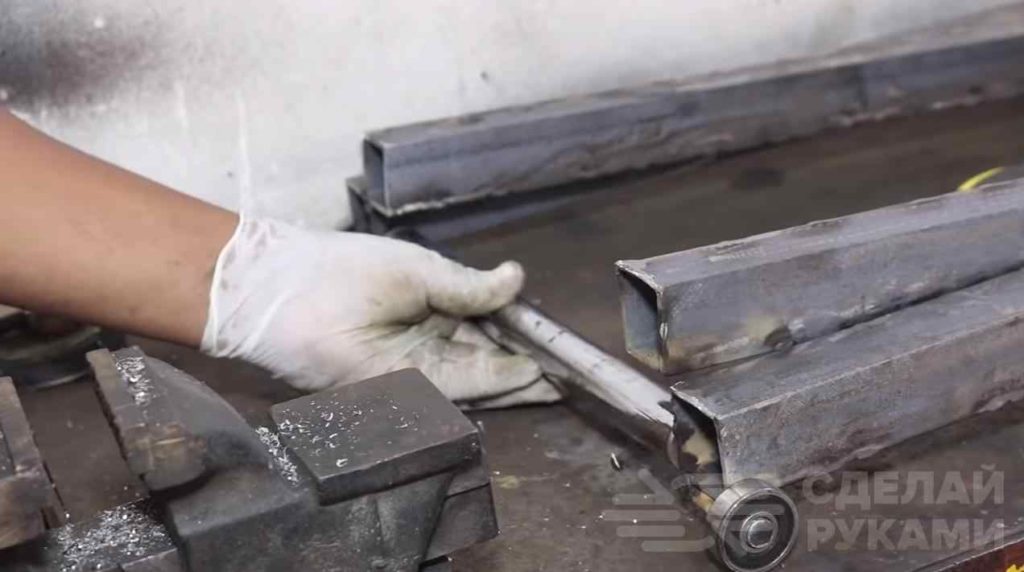

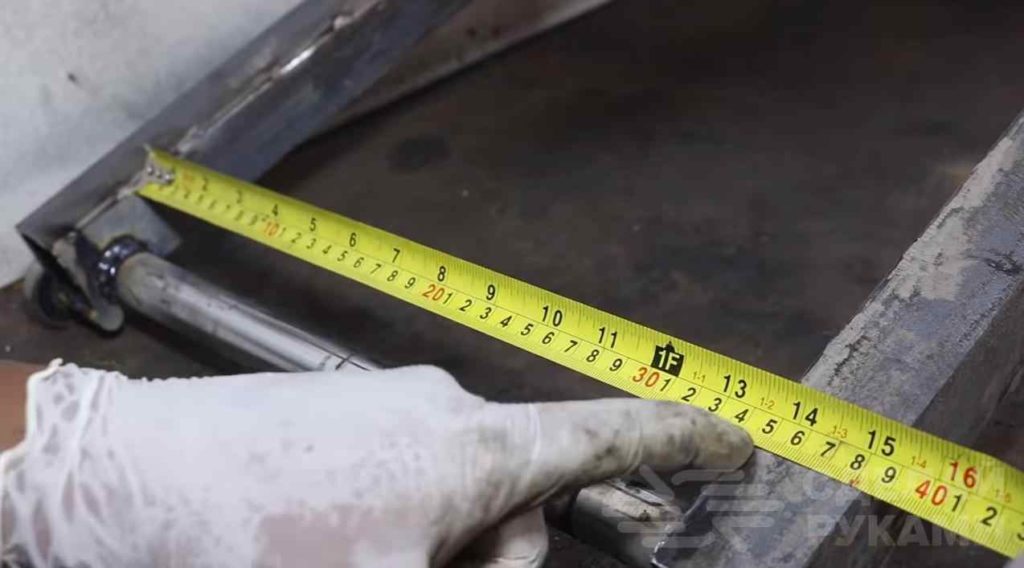

На следующем этапе с помощью круглой трубы соединяем между собой две профтрубы. К ним же нужно будет приварить отрезки круглого прутка с установленными на них подшипниками.

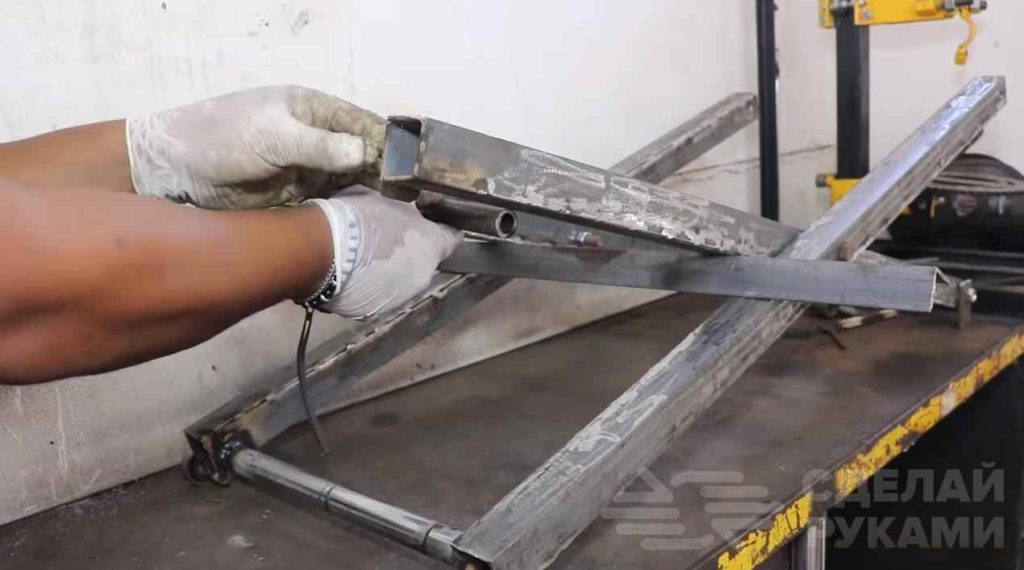

Затем нужно будет аналогичным образом соединить при помощи круглой трубы две других параллельных друг другу профильных трубы.

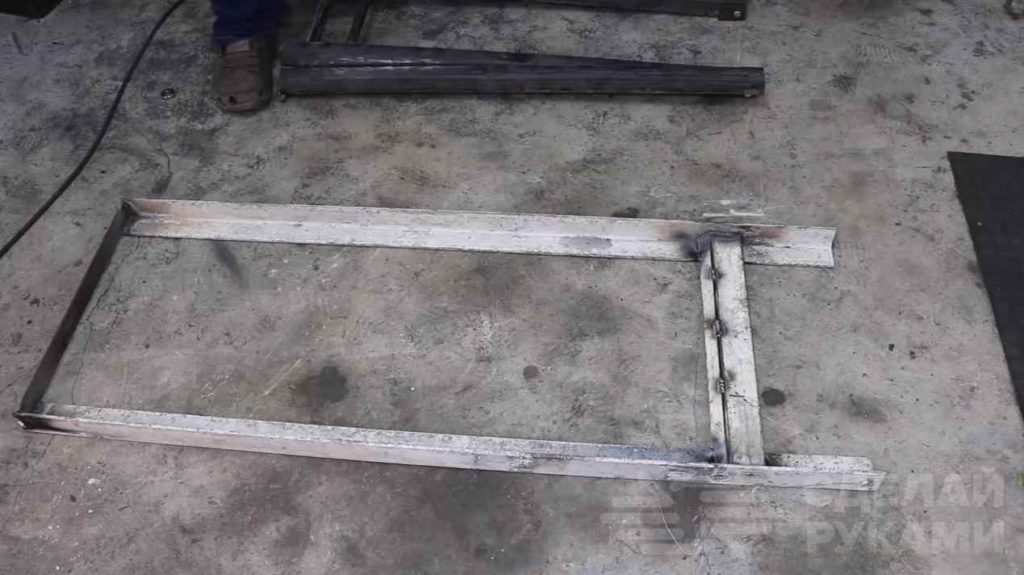

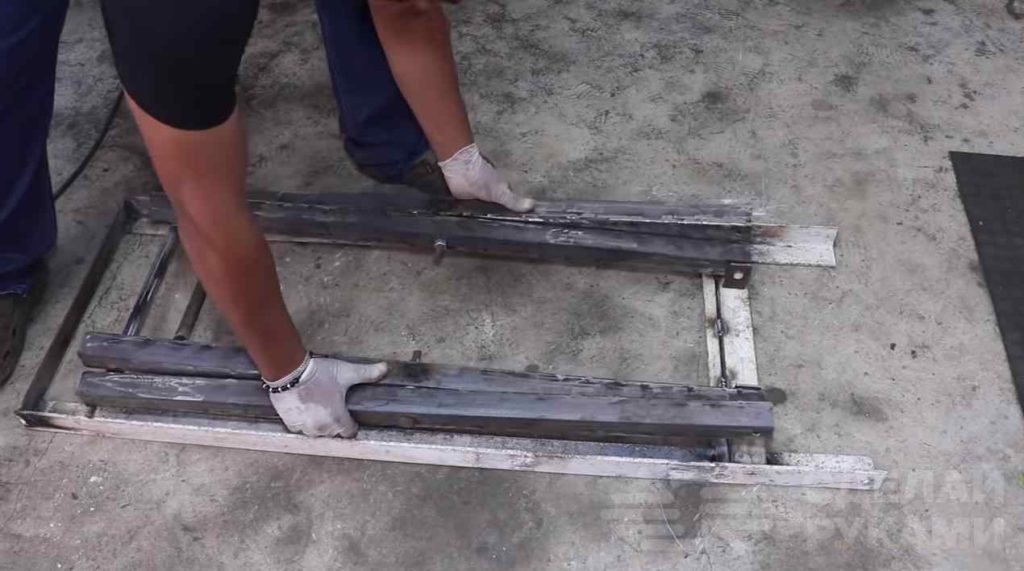

Из отрезков строительного уголка 50*50 мм свариваем основание. Укладываем на него раздвижные ножки стола.



Привариваем к профильным трубам дополнительные «уши» с отверстиями, в которые вставляется круглая труба.

Затем устанавливаем гидравлический домкрат таким образом, чтобы его шток упирался в эту трубу. На шток автор сделал насадку-удлинитель. К ней привариваем укосины.



На последнем этапе останется только сделать две ножных педали для подъема и опускания стола, а также приварить столешницу из листового металла.


Подробно о том, как сделать такой стол для гаража, можно посмотреть на видео ниже. Идея от автора YouTube канала reparo mi moto.
