Полезное приспособление для мебельщиков

В данном обзоре автор показывает, как сделать своими руками простое, но в то же время полезное приспособление для домашней мастерской.

Самоделка пригодится, в первую очередь, тем, кто занимается сборкой мебели. Изготовить ее можно из обрезков фанеры.


По сути, это универсальное приспособление, которое объединяет в себе одновременно несколько полезных функций.

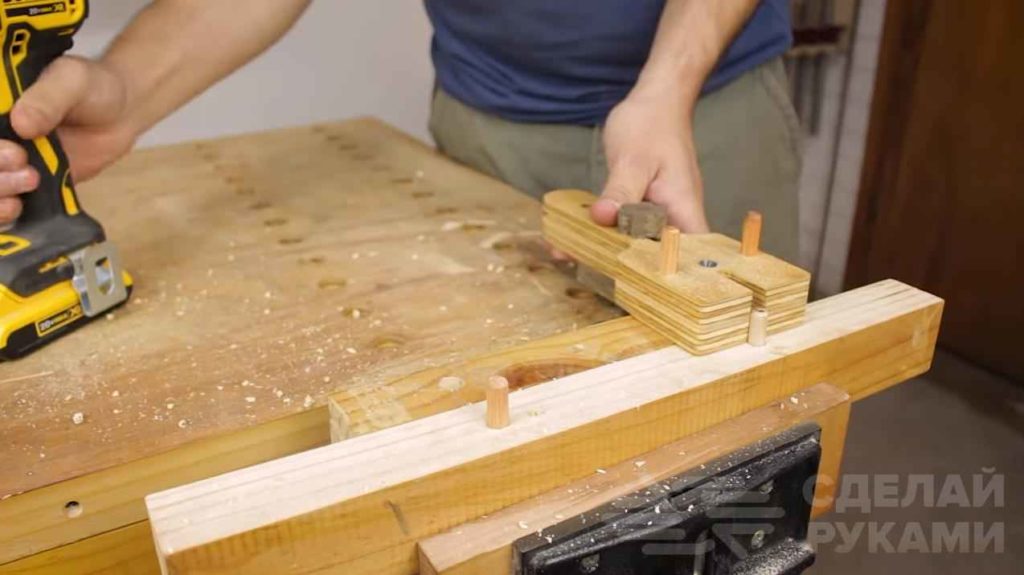

Например, с помощью этого инструмента можно быстро найти центр на заготовке. Также его можно использовать в качестве шаблона для разметки отверстий под шканты.

Рекомендуем вам также прочитать обзорную статью на тему: как самому изготовить быстрозажимную угловую струбцину для сварочных работ.

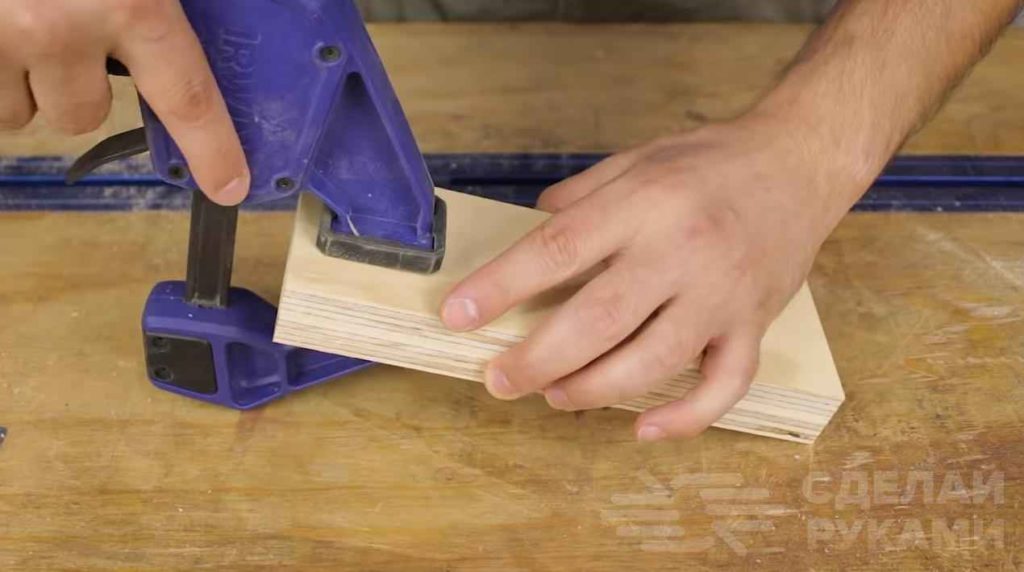

Первым делом отрезаем два куска фанеры прямоугольной формы, и склеиваем их вместе. Фиксируем струбциной, пока не высохнет клей.


Основные этапы работ

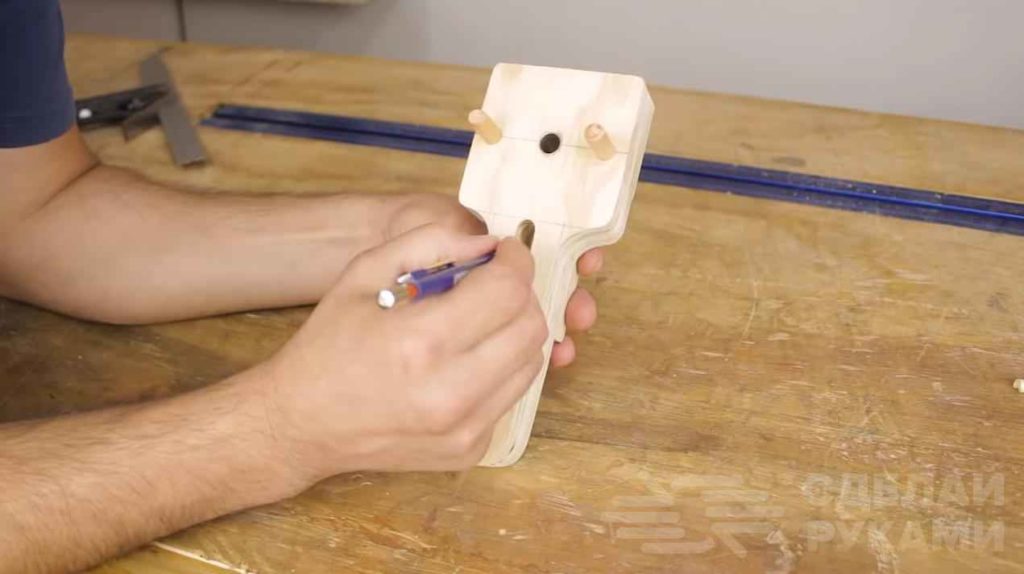

На следующем этапе делаем разметку на склеенной заготовке, после чего сверлим отверстия и выбираем паз. Вырезаем форму нашего приспособления по разметке с помощью лобзика или на ленточной пиле.

В центральное отверстие запрессовываем металлическую трубку, а в крайние — вклеиваем деревянные шканты.

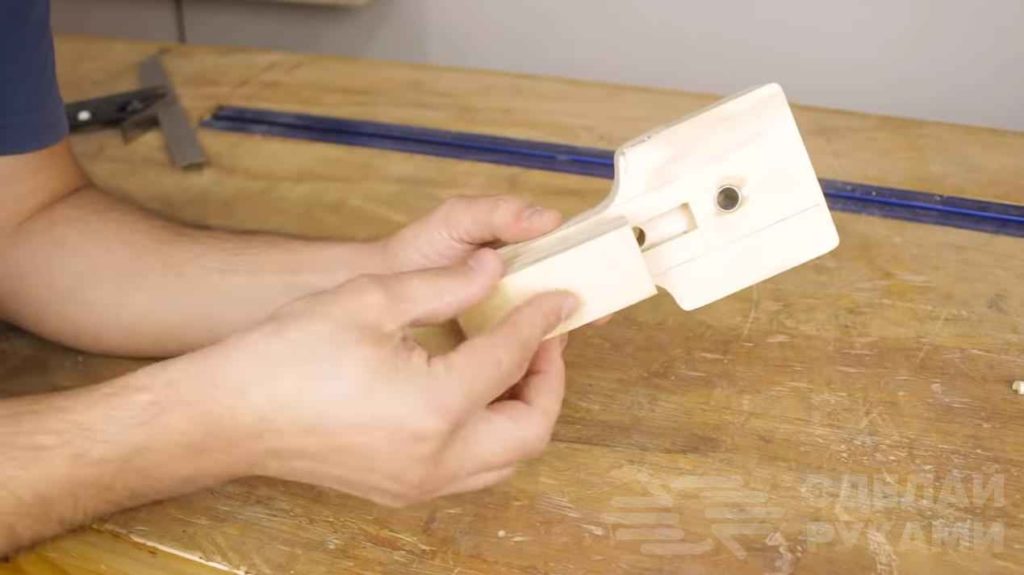

Далее в ручке приспособления необходимо выбрать продольный паз, по которому будет перемещаться подвижный упор. Сам упор можно сделать из обрезка фанеры.

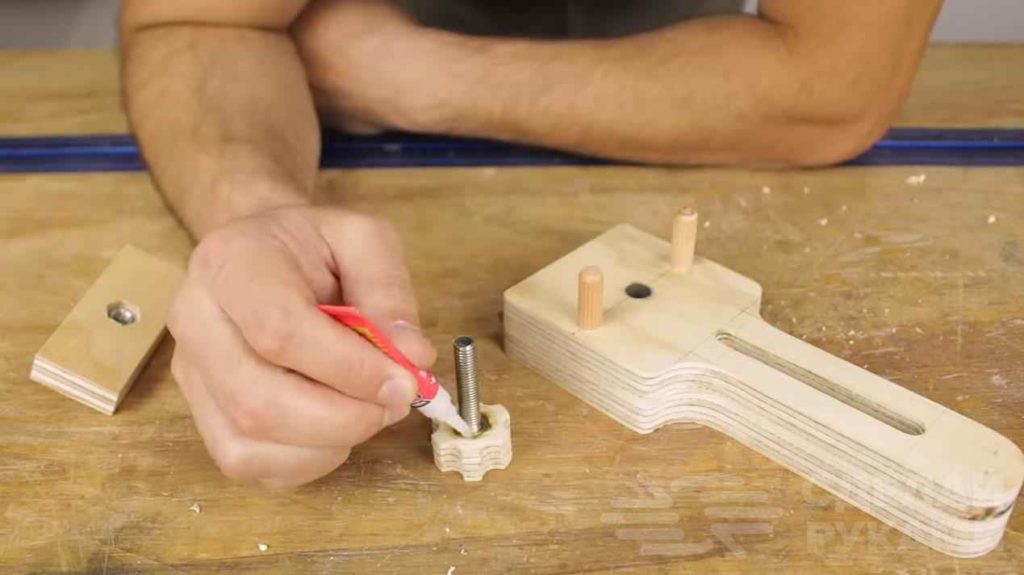

На последнем этапе останется только изготовить самодельный барашковый болт для фиксации подвижного упора. После этого можно приступать к сборке.


Подробно о том, как сделать это приспособление, и как им пользоваться, смотрите на видео ниже. Обзор создан на основе видеоролика с YouTube канала Gonzalo Ré.
