Печь с клапаном из старого газового баллона

Печь для мастерской или гаража — нужная вещь, тем более, когда речь идет о неотапливаемом помещении. Её можно выложить и из кирпича, но это займёт очень много времени, к тому же надо иметь навык строительства таких печей.

Более простой вариант — изготовление печи из подручных материалов, а точнее из газового баллона и остатков металлолома.

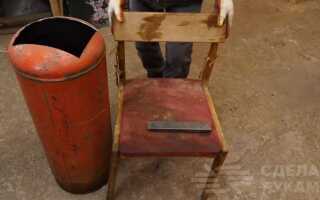

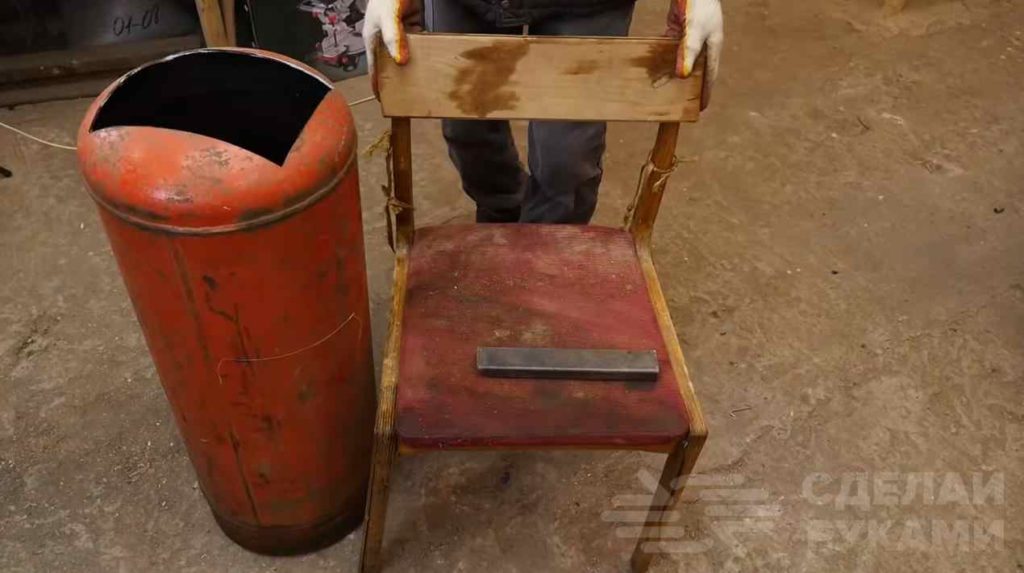

Для работы нам понадобится: газовый баллон, шпильки и прутки различных диаметров, круглые и квадратные трубы разного сечения, немного листовой стали.

Из инструмента будем использовать сварочный аппарат, отрезной (УШМ) и сверлильный инструмент, разметочный и различные слесарные инструменты.

Рекомендуем также прочитать статью-обзор: как сделать печь для барбекю из шлакоблоков своими руками.

Основные этапы работ

Первый и немаловажный шаг — это опустошение баллона от остатков паров газа и конденсата. Для этого откручиваем вентиль и заполняем баллон водой. Только потом можно приступать к разметке и вырезанию всех необходимых отверстий.

Затем вырезаем прямоугольное отверстие в верхней части баллона. Далее сбоку, ближе к нижнему краю, вырезаем круглое отверстие под диаметр будущей дымовой трубы. Обжигаем баллон изнутри и зачищаем его от старой краски.

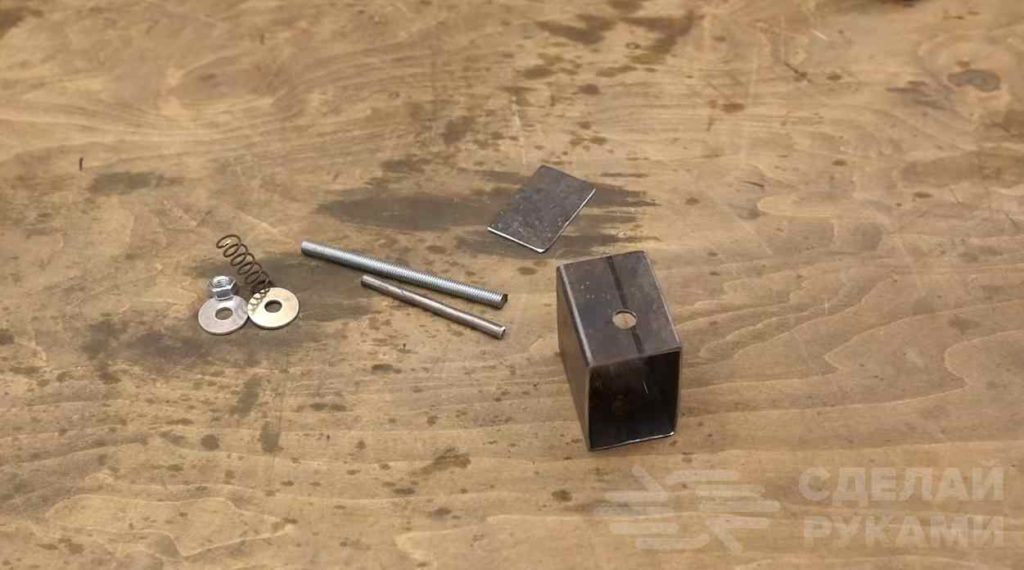

На следующем этапе приступаем к изготовлению клапана. Отрезаем необходимый кусок прямоугольной трубы и просверливаем по бокам соосные отверстия.

Вставляем шпильку и привариваем к ней изнутри пластинку металла. С одной из сторон фиксируем гайкой, а с обратной — ставим пружинку и подтягиваем через шайбу. Привариваем к свободному краю поворотную ручку и клапан готов.

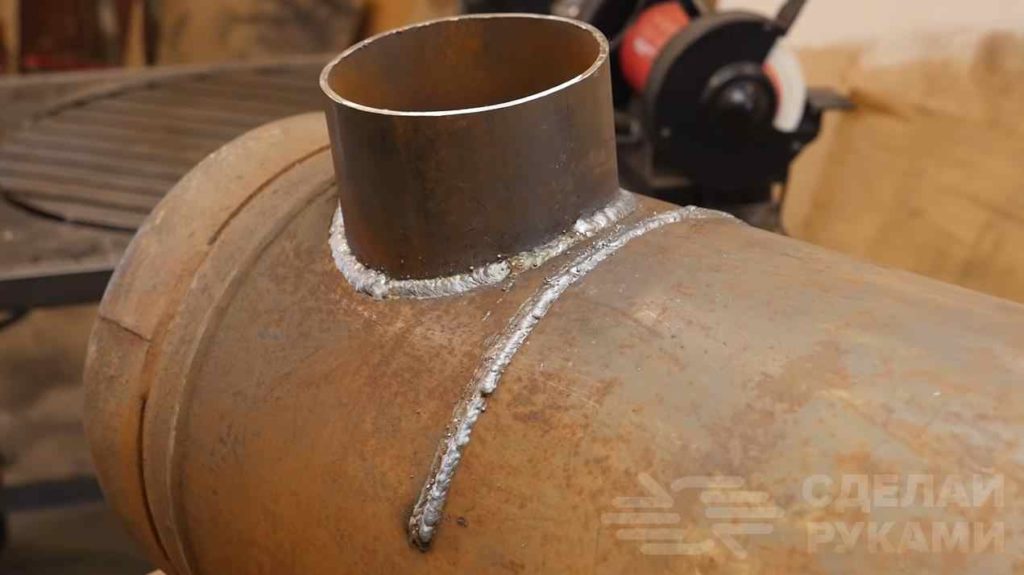

Для отсечения пламени от дымохода прорезаем баллон перед отверстием дымохода и вставляем пластину металла, вырезанную по форме баллона.


В отверстие будущей дверки (верхняя часть баллона) привариваем пару ограничителей, после чего возвращаем на место вырезанную часть. При помощи металлической петли свариваем воедино баллон и дверку, проверяем работоспособность.

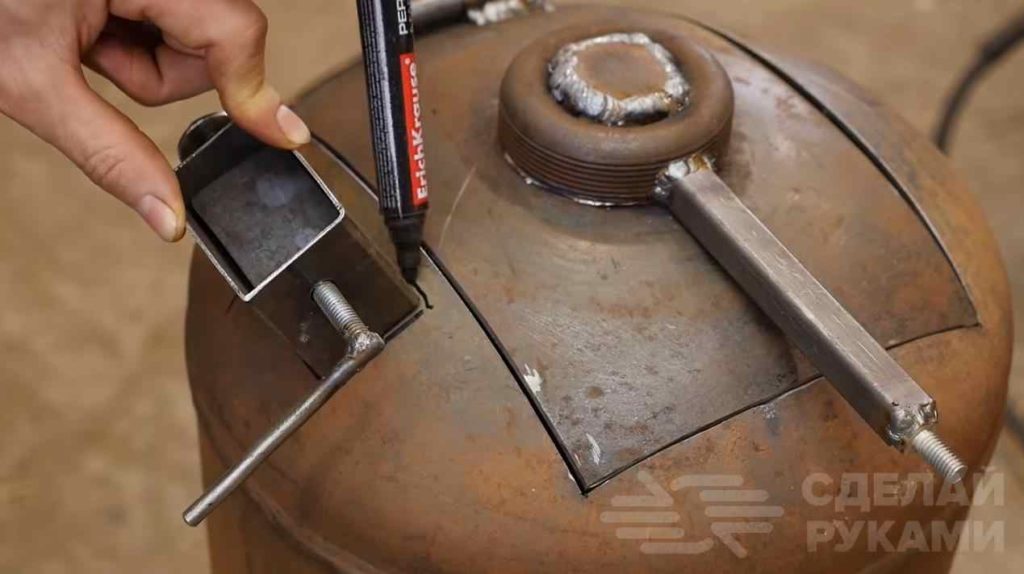

Пришло время установить наш клапан. Чуть ниже дверки прорезаем отверстие по форме клапана и привариваем его на своё место. Далее можно изготовить крючок для закрывания дверки.


Из листового металла вырезаем пластинку. Просверливаем отверстие и выбираем на четверть с одной стороны металл. К баллону привариваем кусочек арматуры и закрепляем крючок на крышке.

Привариваем ножки, предварительно вырезав их из круглой трубы, и красим высокотемпературной краской нашу самоделку. Подробности изготовления смотрите на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала HandCraft.
