Печь длительного горения из профтрубы, на двух видах топлива

Всё больше в жизнь входят печи, для мастерской или для участка, изготовленные из квадратной профильной трубы. В основном их делают либо под колотые дрова, либо под прессованную стружку (гранулы).

В данном обзоре мы расскажем, как объединить эти два вида печей в одной конструкции. Причем сама печь получится мобильной — ее можно будет брать с собой на природу или на дачу.

Для изготовления самодельной печи нам понадобятся:

  • квадратная труба большого сечения;
  • небольшая круглая труба (для дымохода);
  • листовая сталь;
  • круглая арматура;
  • четыре трубных заглушки.

Помимо этого, потребуются также длинные отрезки круглых труб и несколько стальных отводов к ним.

Рекомендуем также прочитать статью-обзор: как сделать двухконфорочную печь из газового баллона и металлолома.

Из инструментов для работы будут нужны: отрезной инструмент, измерительный и чертёжный инструменты, сварочный аппарат и другие слесарные инструменты.

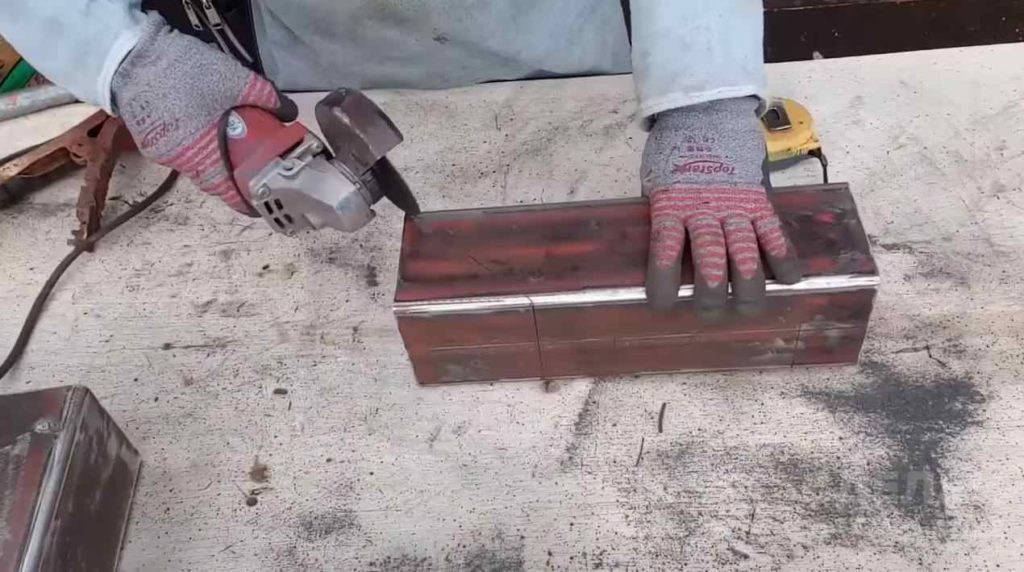

В первую очередь займёмся измерениями и черчением. Определившись с размером будущей печи, отрезаем необходимую длину трубы и наносим все контуры для вырезания, согласно чертежу и расчетам.


Далее делаем все необходимые вырезы ещё на двух трубах меньшей длины. Срезаем эти две трубы под 45 градусов. После всех работ с отрезным инструментом можно согнуть главную трубу так, чтобы угол был закругленным.

Основные этапы работ

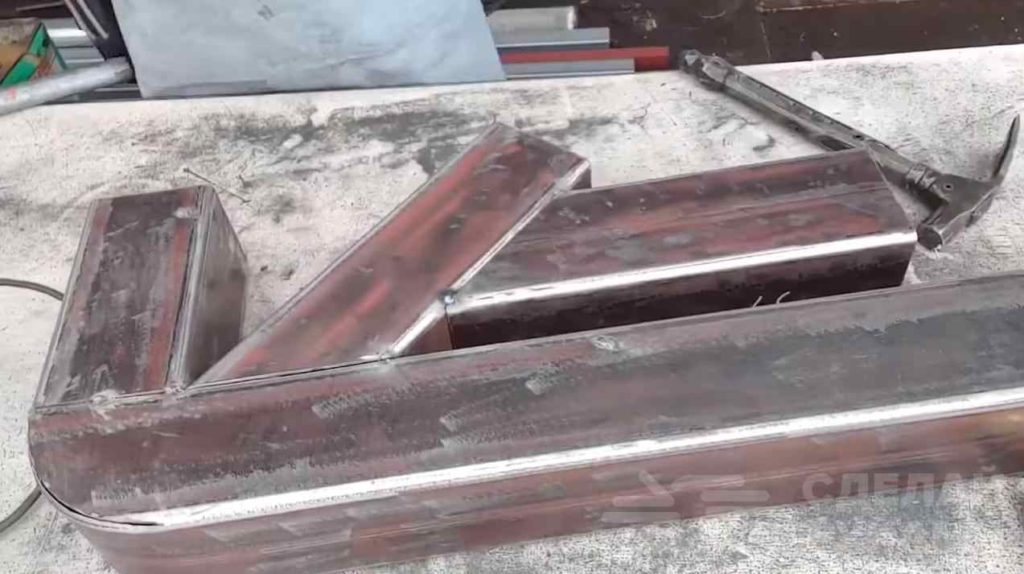

К внутреннему углу главной трубы привариваем одну из малых труб, формируя угол 45 градусов. В центре малой трубы на подготовленное место привариваем вторую малую трубу, также срезанным углом.


Теперь главная и вторая малая труба параллельны друг другу. Далее можно приступить к изготовлению внутренней части зольника и выдвижной части для подачи гранулированного топлива.

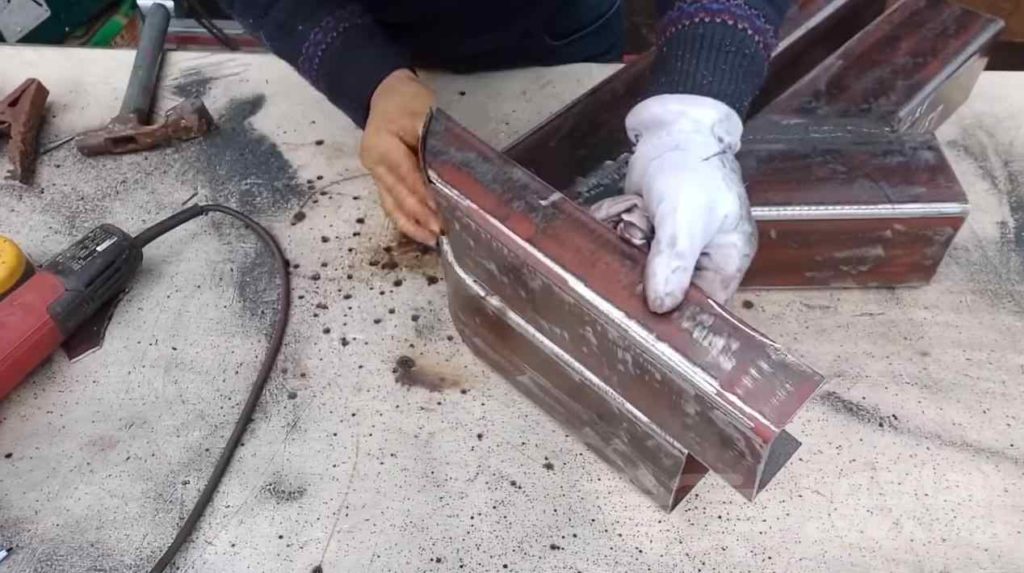

Для их изготовления необходим всего лишь один кусок квадратной трубы. Разрезаем его пополам и срезаем по одной полке. Передвигаем его внутрь и привариваем по всей длине.

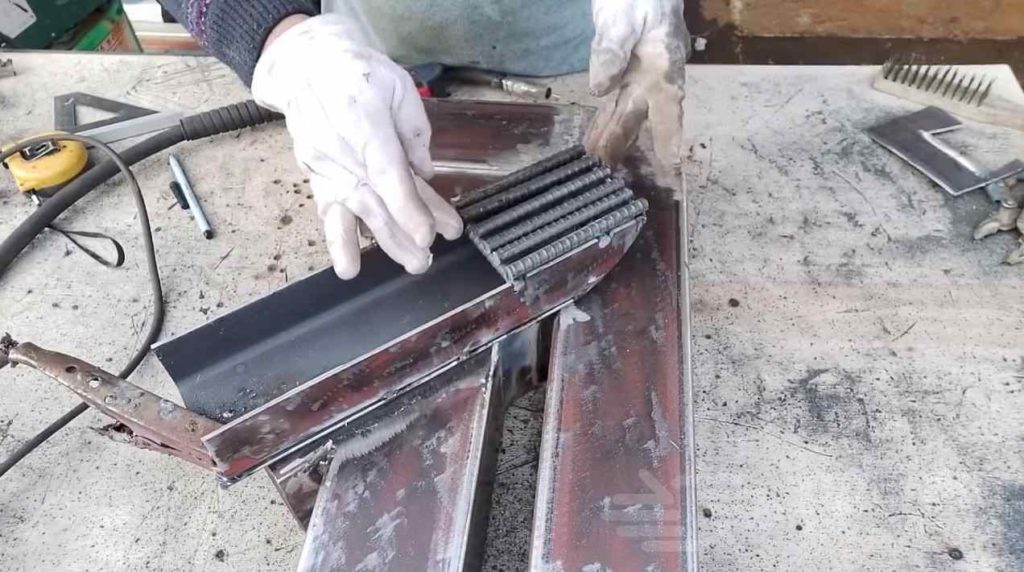

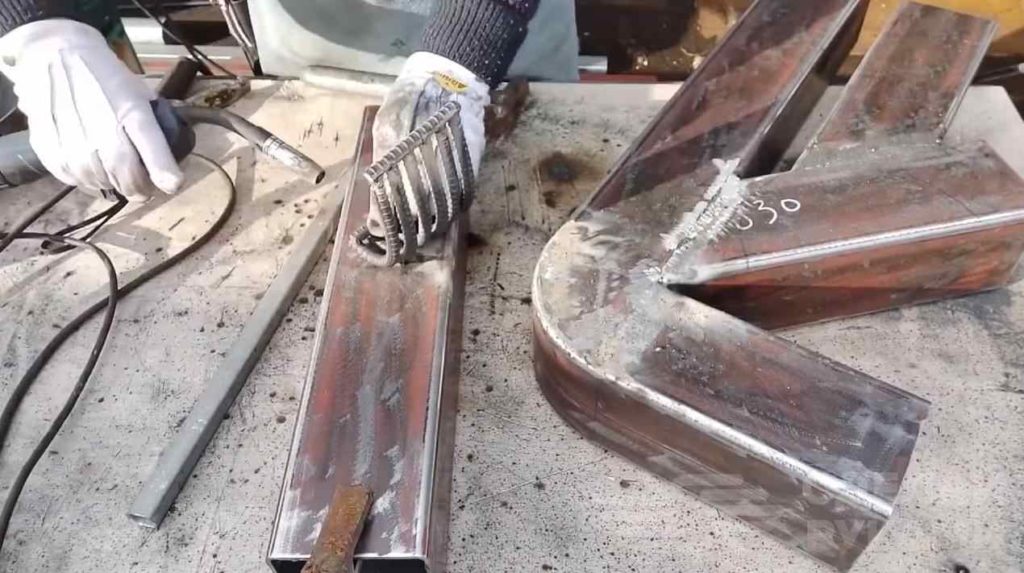

На следующем этапе возьмём арматуру и сгибаем её под углом 90 градусов. Привариваем её к будущей подвижной части для подачи топлива. На нижнюю часть зольников приварим по две арматуры, они будут выступать в качестве полозьев.


На основной зольник, который находится в нижней части всей печи, сверху привариваем пару арматур и свариваем их между собой ещё несколькими отрезками арматуры.


Клапана для регулировки подачи воздуха изготовим из листового металла, вырезав квадратные заготовки чуть больше, чем само сечение трубы.

Привариваем их к зольникам и малой вертикальной трубе. Эта труба будет использоваться для подачи гранулированного топлива и регулировки подачи воздуха.

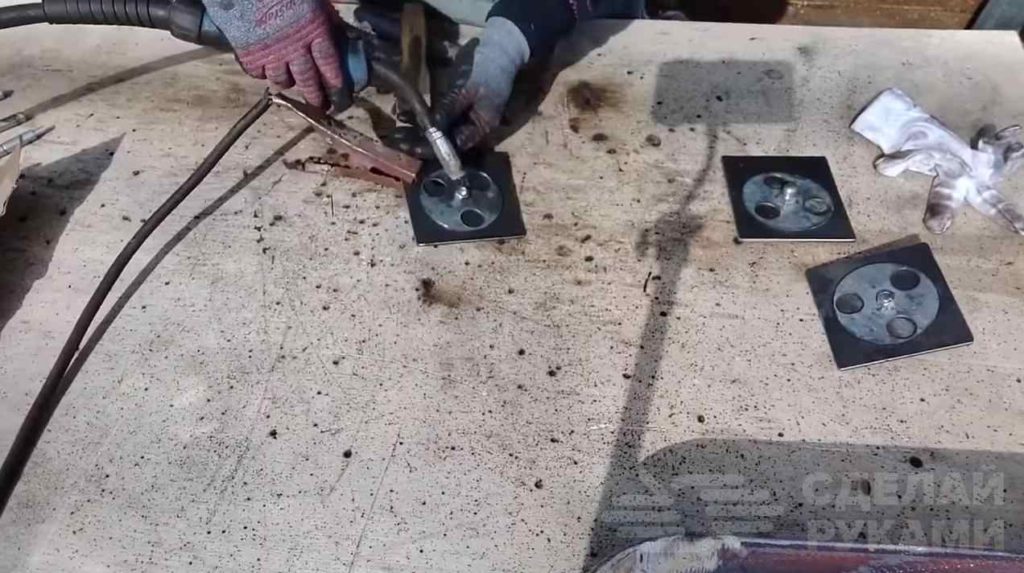

На внутреннюю часть приваренных пластин прикручиваем по небольшой круглой пластинке. Сверлим сквозные отверстия через обе пластины и получаем вращающийся клапан.

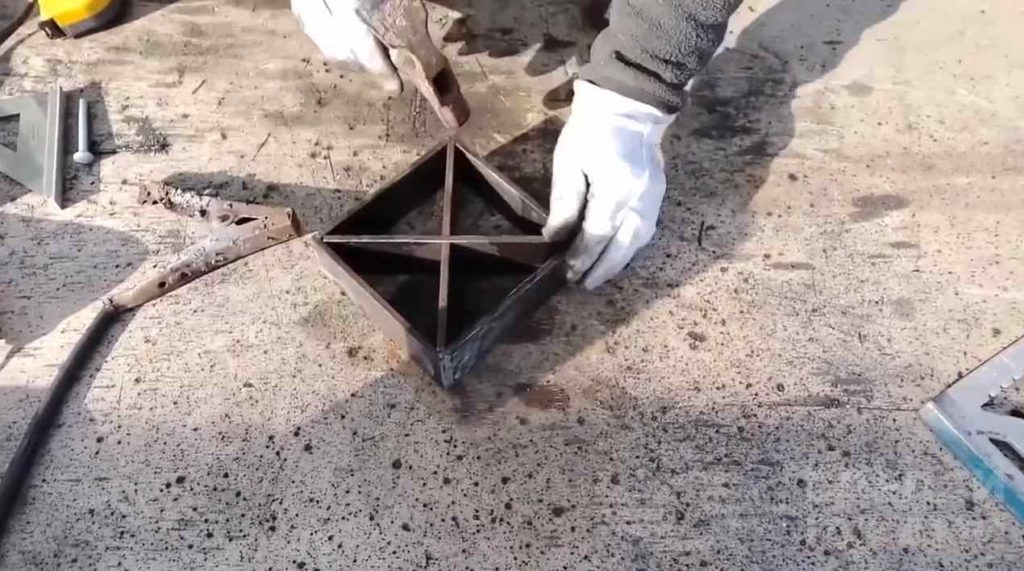

Дымоход можно использовать как конфорку. Её можно сделать из металлического листа, приваренного на квадратную трубу, с вырезом под дымоход. А можно сделать решетку для более сильного прогрева поверхностей.


Устанавливать обе эти части можно через трубу меньшего диаметра, приваренную внутри дымохода. Ножки будем изготавливать из стальных отводов и трубы.

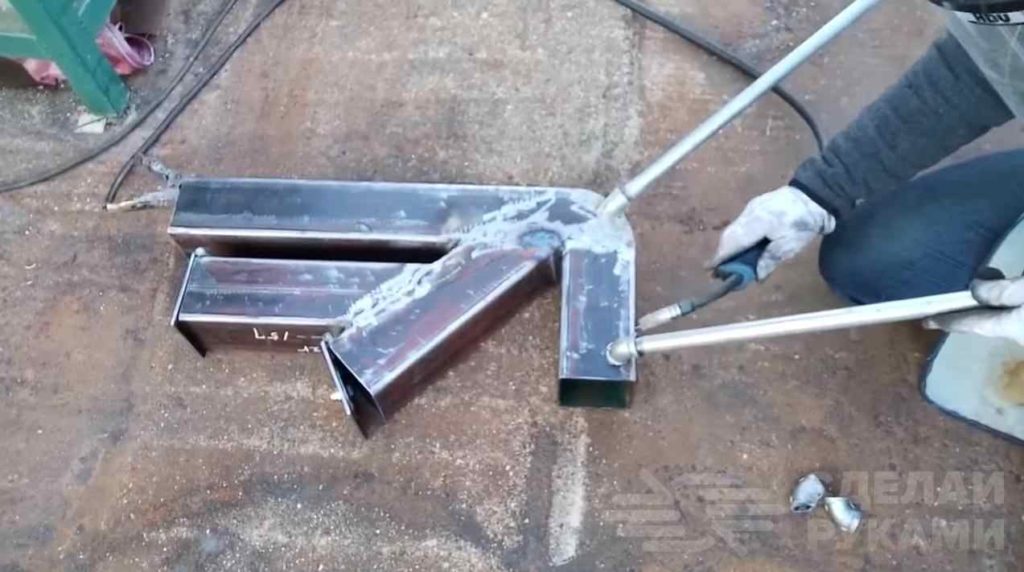

Нарезаем резьбу на трубе и соединяем с отводами. Срезаем каждый отвод под нужным углом и привариваем к основному зольнику по бокам. Привариваем заглушки на нижние части ножек.

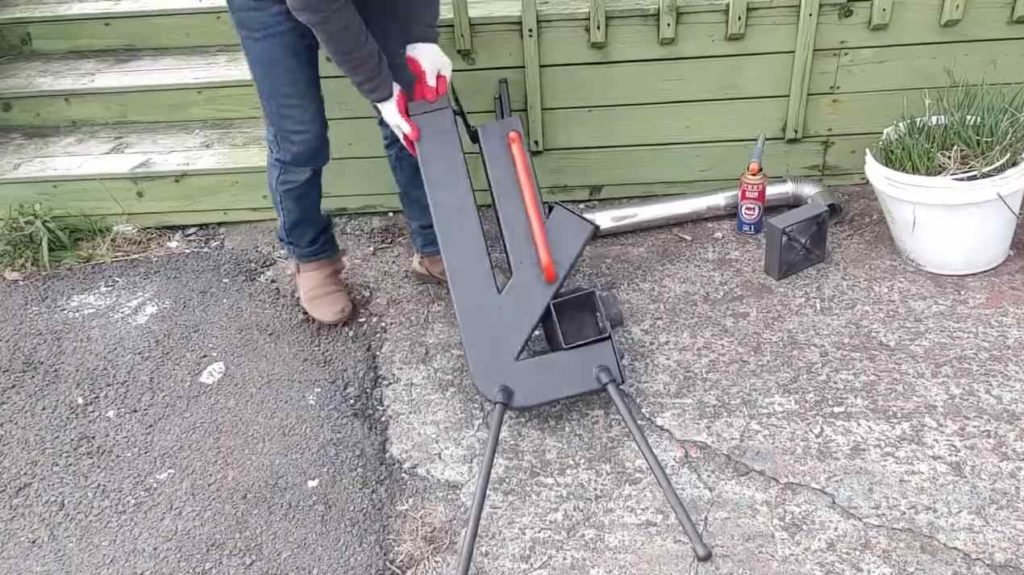

Собираем всю конструкцию и покрываем жаропрочной краской. Подробности изготовления данной печи и руководство пользования, можно посмотреть на видео ниже. Обзор создан на основе видеоролика, опубликованного на YouTube канале go tv.
