Гибочный станок для металла с электроприводом

В данном обзоре автор поделится идеей, как изготовить мощный гибочный станок для гибки металла, а именно — для гибки металлического квадратного прутка.

Дополнительно станок оснащен электроприводом, что ускоряет процесс работ. В качестве привода можно использовать шуруповерт или электрическую дрель.

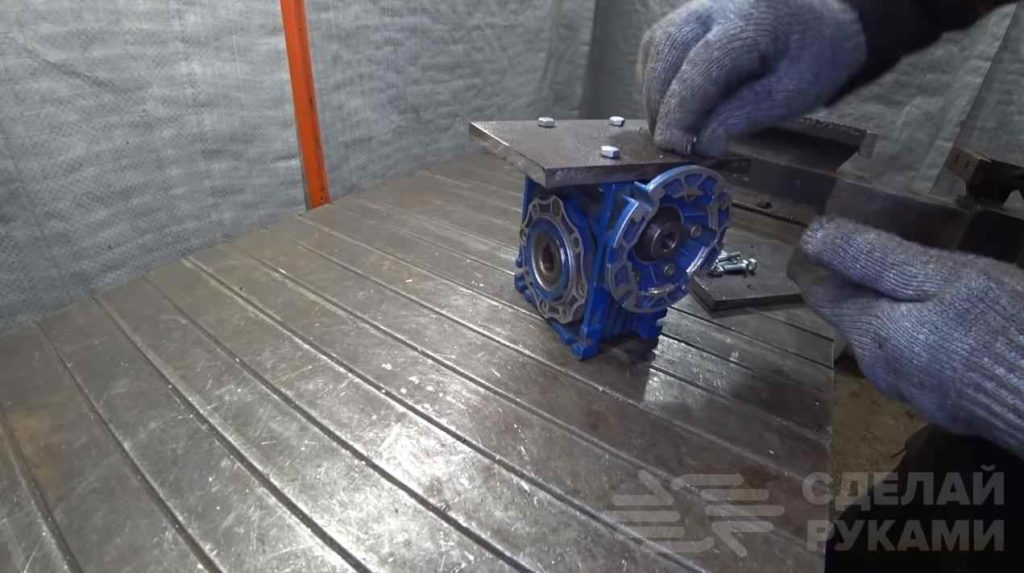

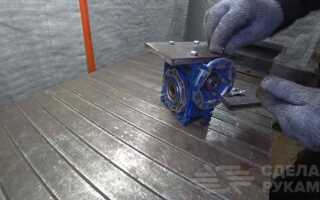

Основа самоделки — редуктор. Отрезаем две заготовки из металла, сверлим в них отверстия и прикручиваем к корпусу редуктора.


Советуем также прочитать статью-обзор: как сделать шкив на электродвигатель без токарного станка.

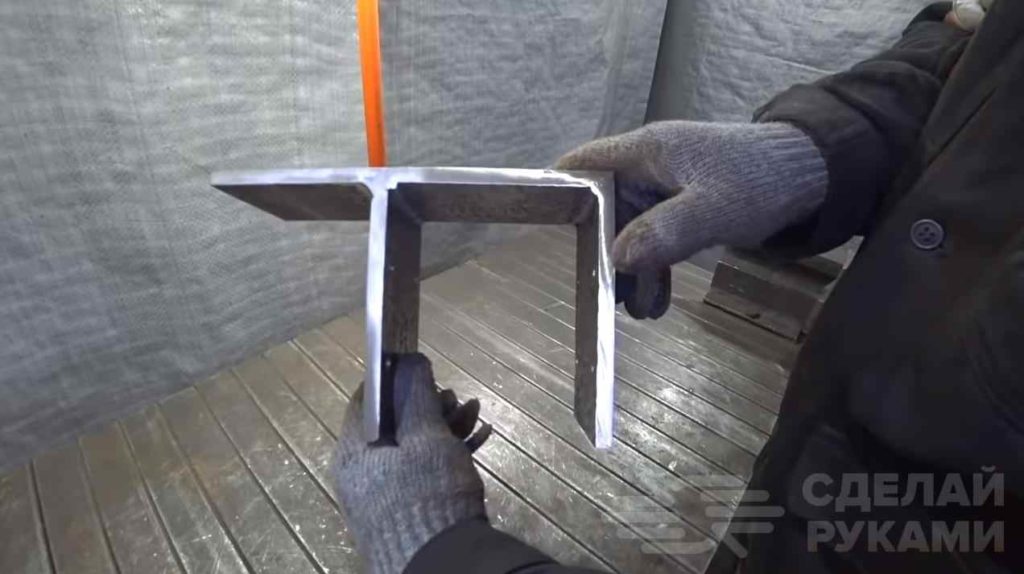

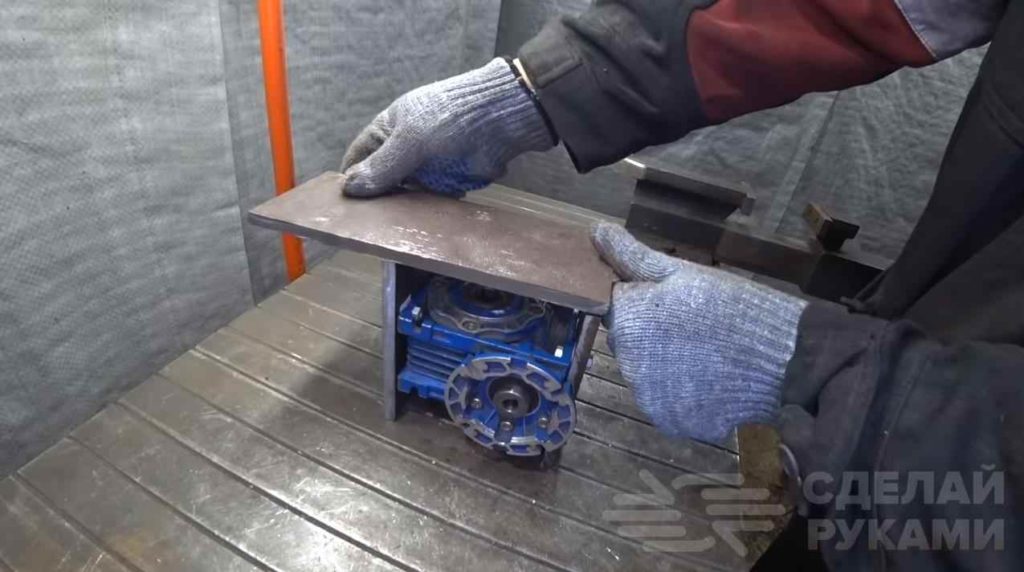

К прикрученным двум пластинам мастер приваривает еще одну, но большей длины. Зачищаем все сварные швы болгаркой.

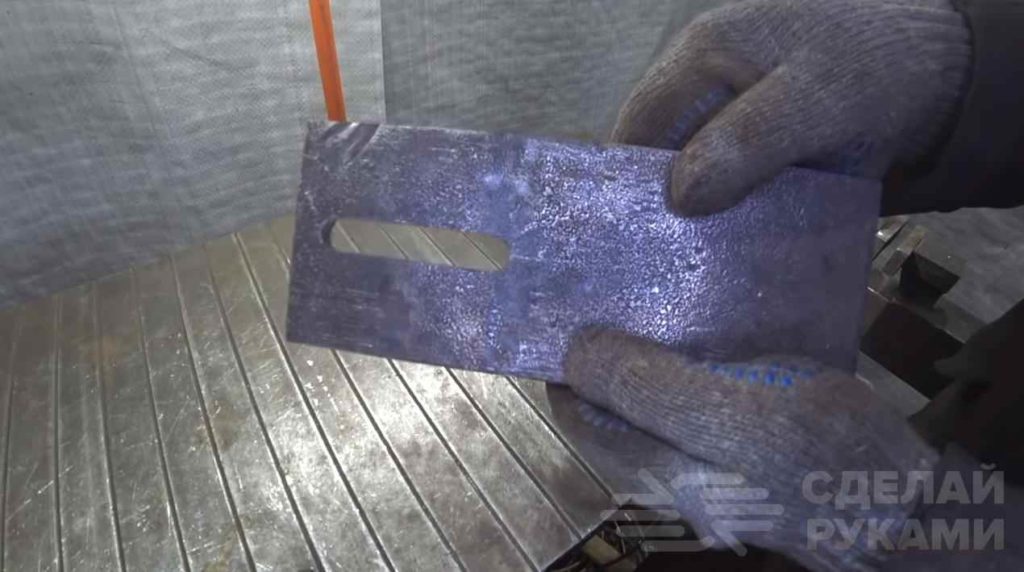

В длинной пластине металла нужно вырезать паз длиной 85 мм и шириной 14 мм. Расстояние от края пластины до паза — 15 мм.


Основные этапы работ

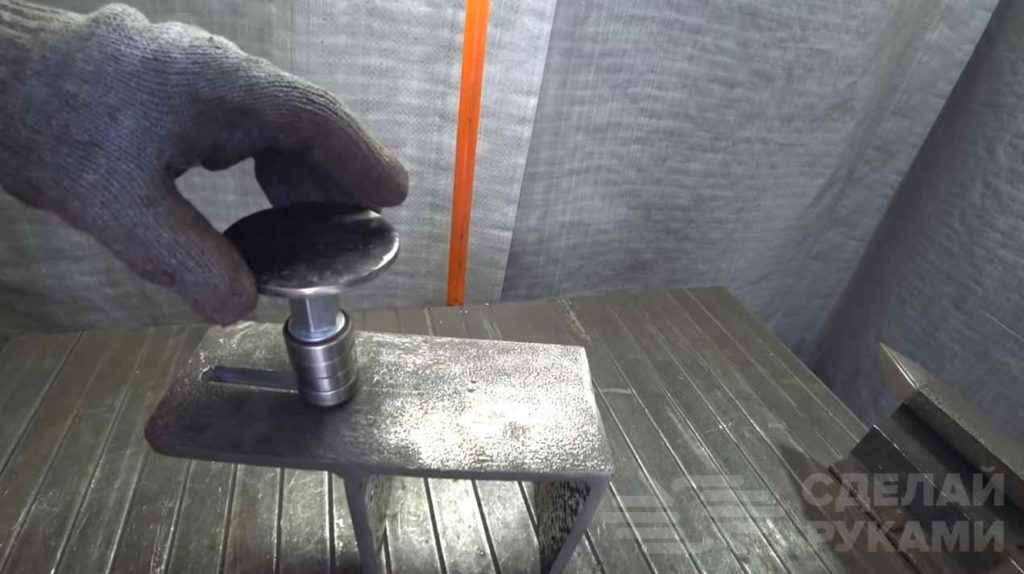

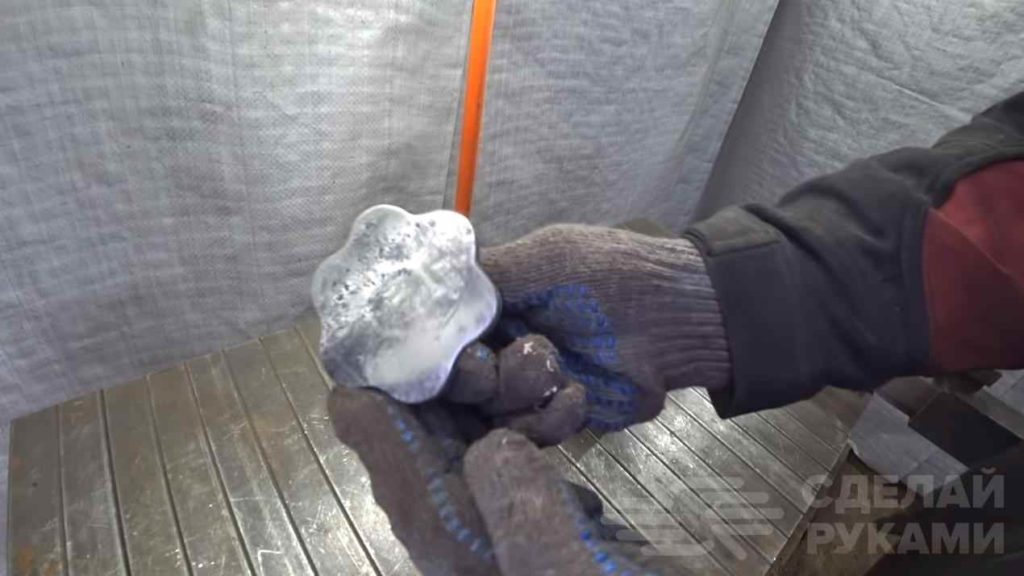

На следующем этапе вставляем в паз болт, и надеваем на него подшипники. На болт накручиваем удлиненную гайку, и привариваем к ней барашек, сделанный из круглой стальной пластины.

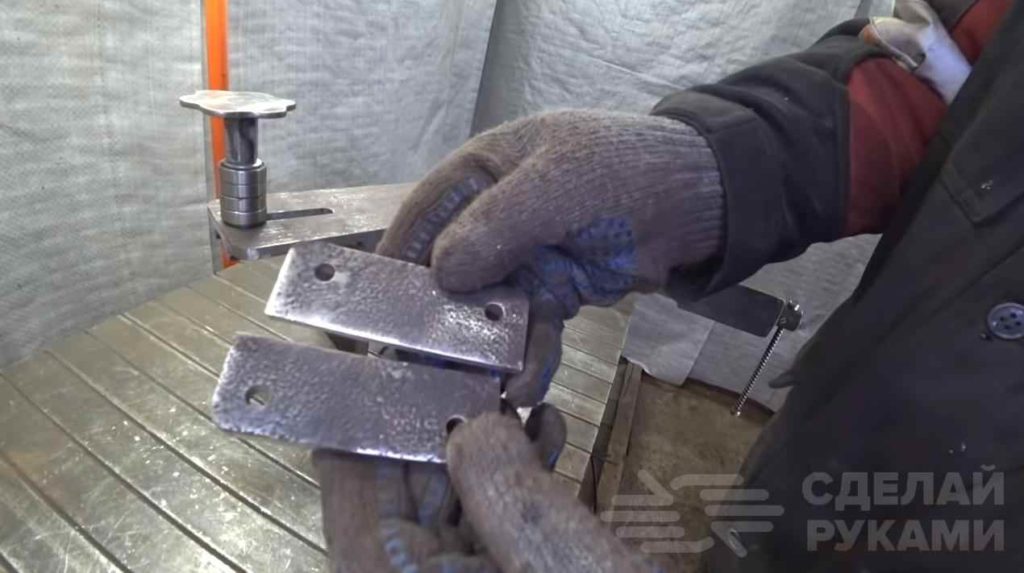

Далее отрезаем две прямоугольных металлических пластины, сверлим в них отверстия и привариваем к нижней части самодельного корпуса. Они нужны для крепления к столу или другой поверхности.

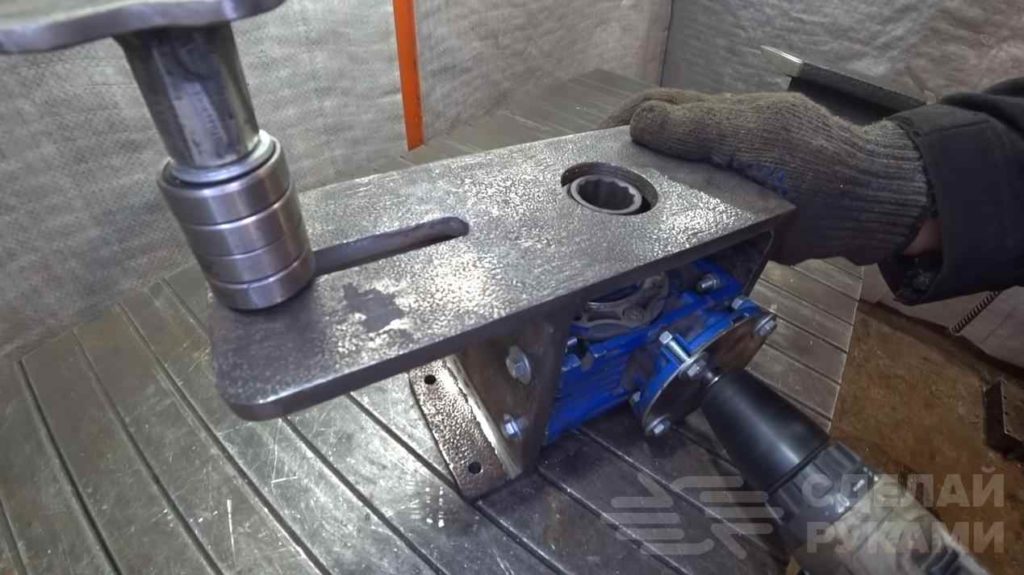

Затем в длинной пластине (грубо говоря — столешнице) автор сверлит отверстие под торцевую головку-звездочку, которая насаживается на вал.

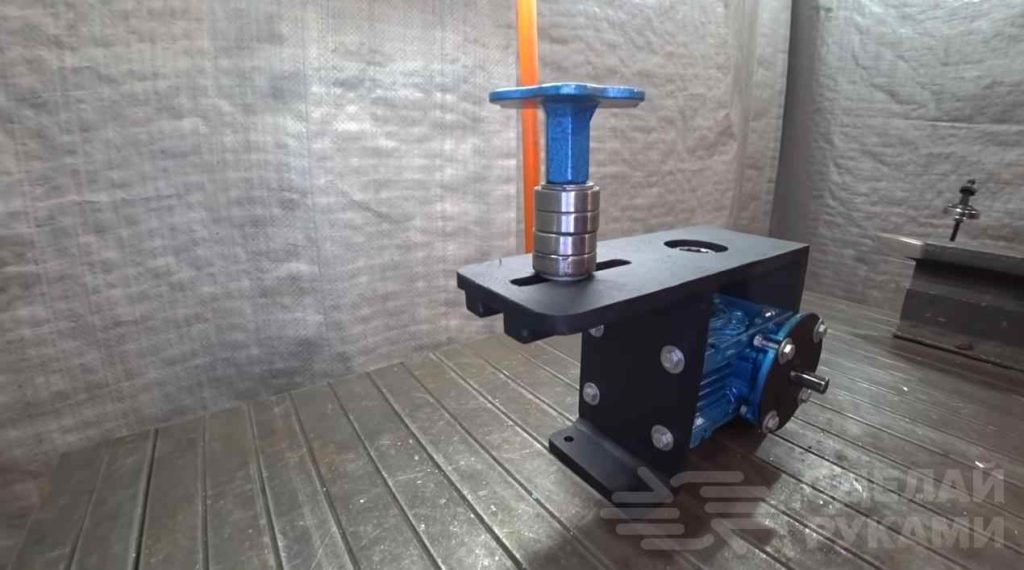

Ко второму валу крепится электропривод (электродрель или шуруповерт). Проверяем, как работает, потом разбираем, красим все детали, и собираем заново.

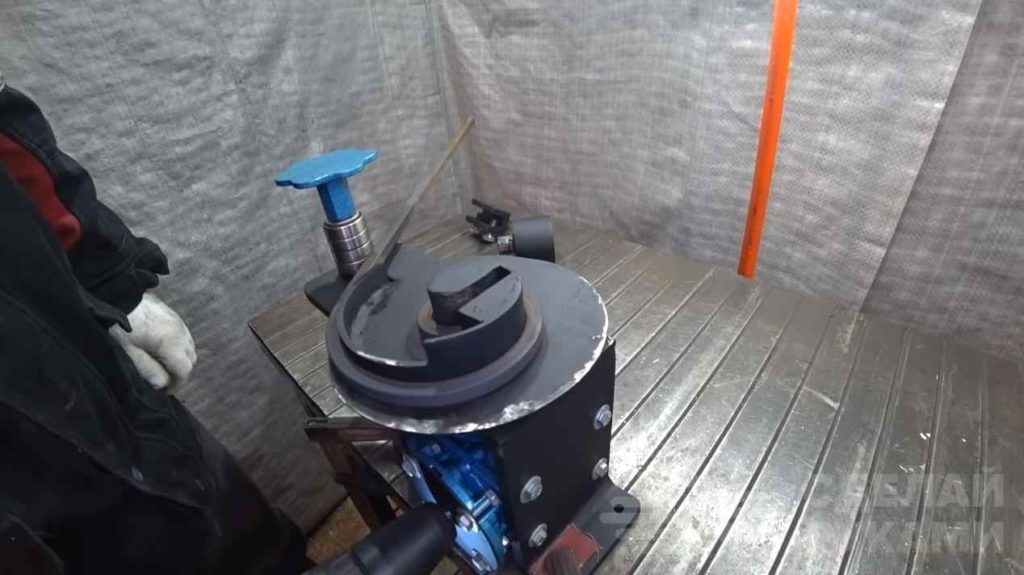

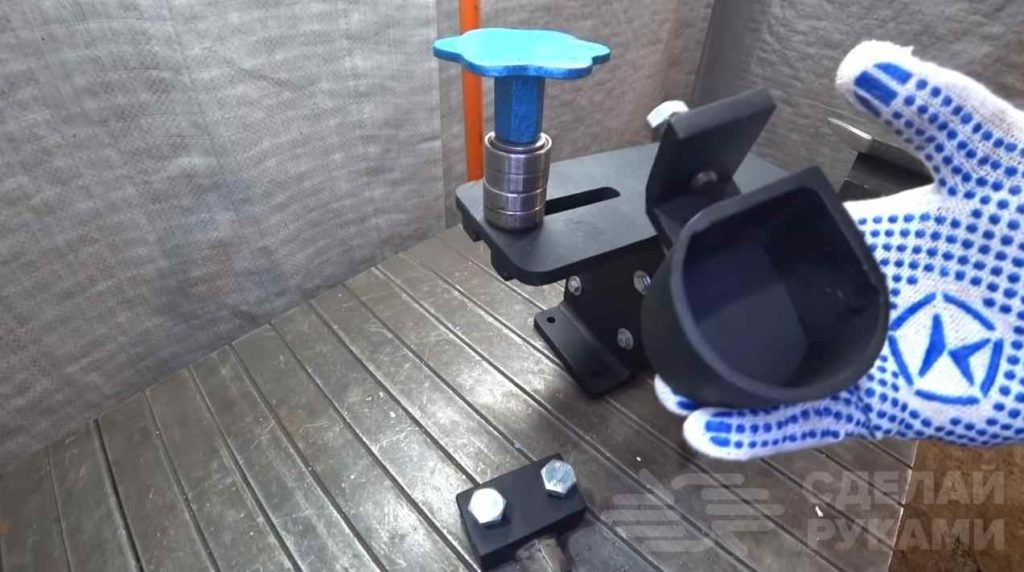

На последнем этапе останется только изготовить самодельные насадки для гибки различных форм.

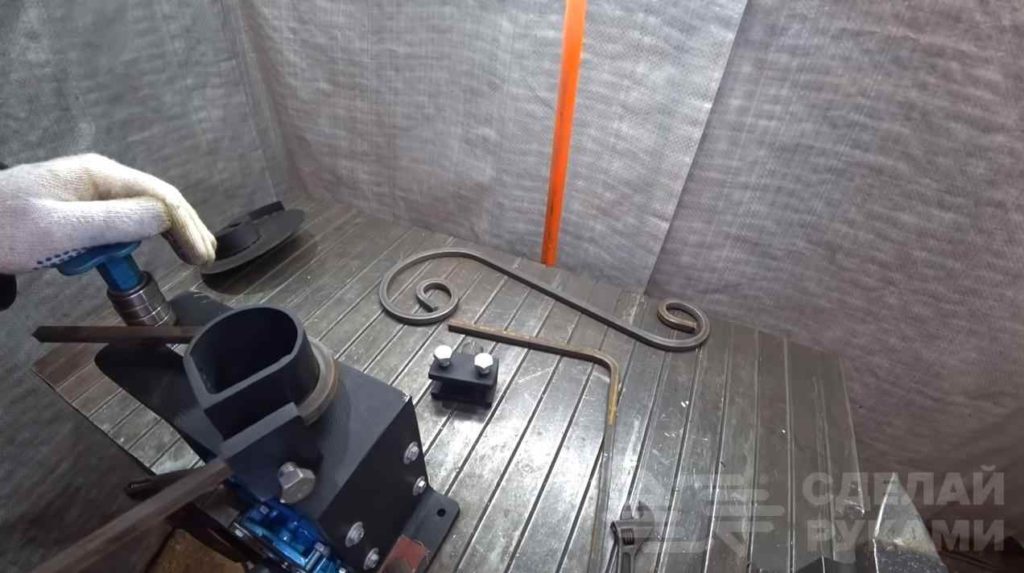

С помощью этого станка можно изготавливать из квадрата завитки и другие изделия. В общем, приспособление годное — в мастерской точно пригодится.


Подробно о том, как сделать такой гибочный станок, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала РОТОРКОР.
