Направляющая для лобзика для распила заготовок под 45 градусов

В данном обзоре автор показывает, как сделать простую направляющую для электролобзика, с помощью которой можно распиливать заготовки под углом 45 градусов.

Для этого нам потребуется фанера, деревянный брусок, подшипники, а также болты с барашковыми гайками.

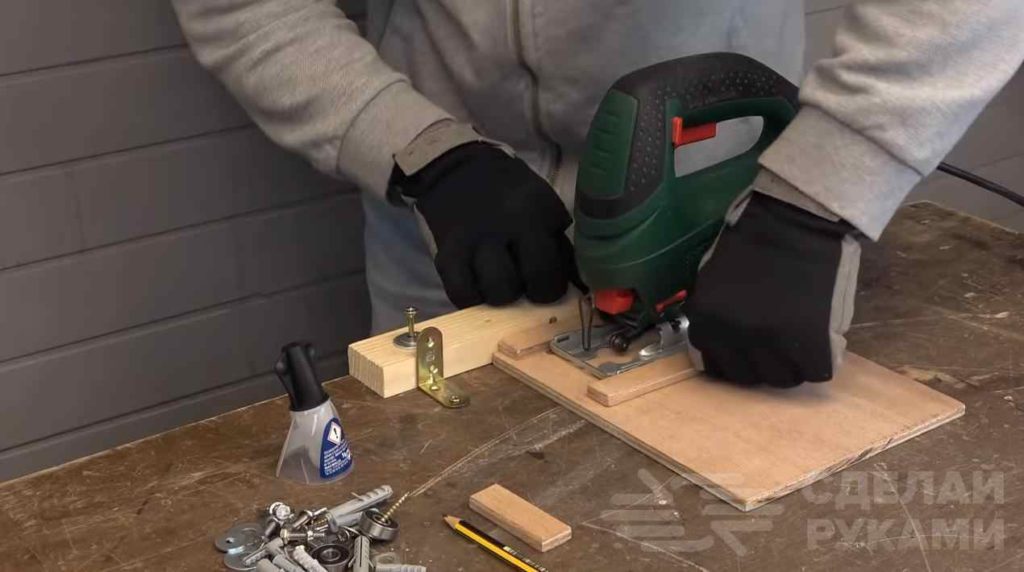

Первым делом из куска фанеры вырезаем направляющую площадку. Крепим к ней два упора, между которыми будет находиться опорная подошва лобзика.


Рекомендуем также прочитать статью-обзор: как сделать станок для резки тонколистового металла своими руками.

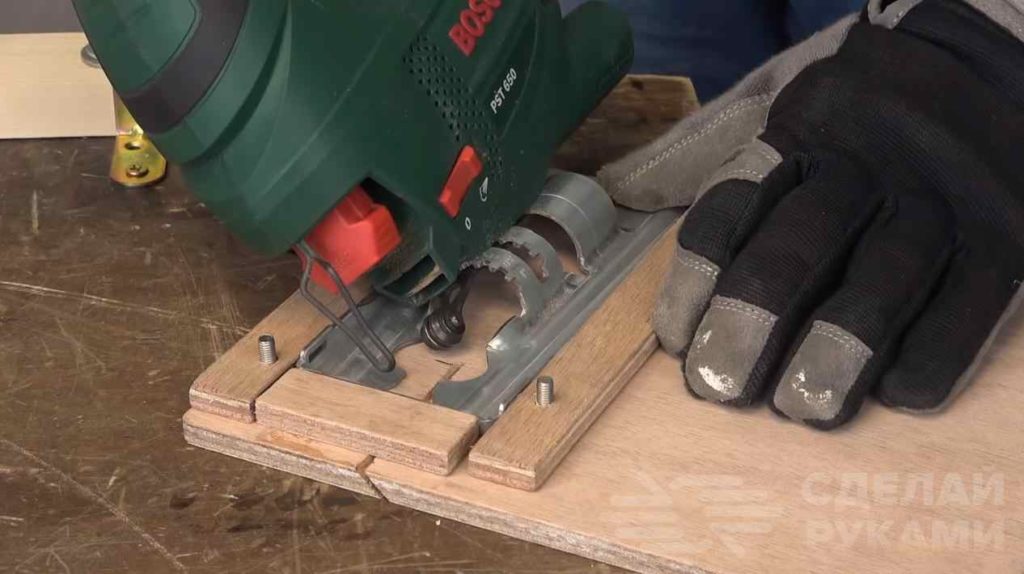

Выставляем опорную подошву под углом 45 градусов и делаем пропил. Затем крепим лобзик к площадке и приклеиваем еще один упор из куска фанеры или дощечки.

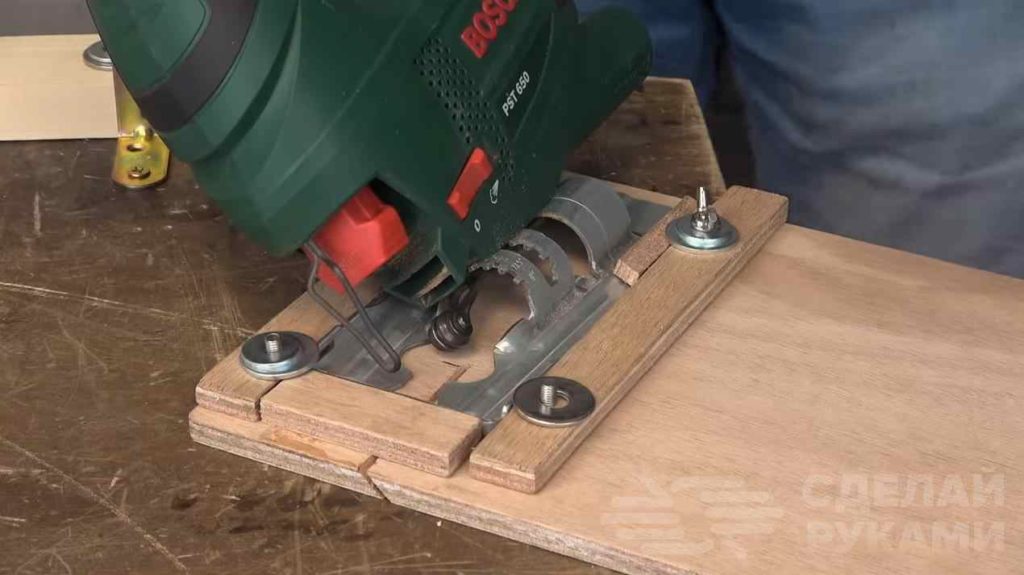

В площадке сверлим три отверстия и вставляем в них болты. Шляпки болтов утапливаем в фанеру. Фиксируем лобзик с помощью кусочков фанеры, шайб и барашковых гаек.


Основные этапы работ

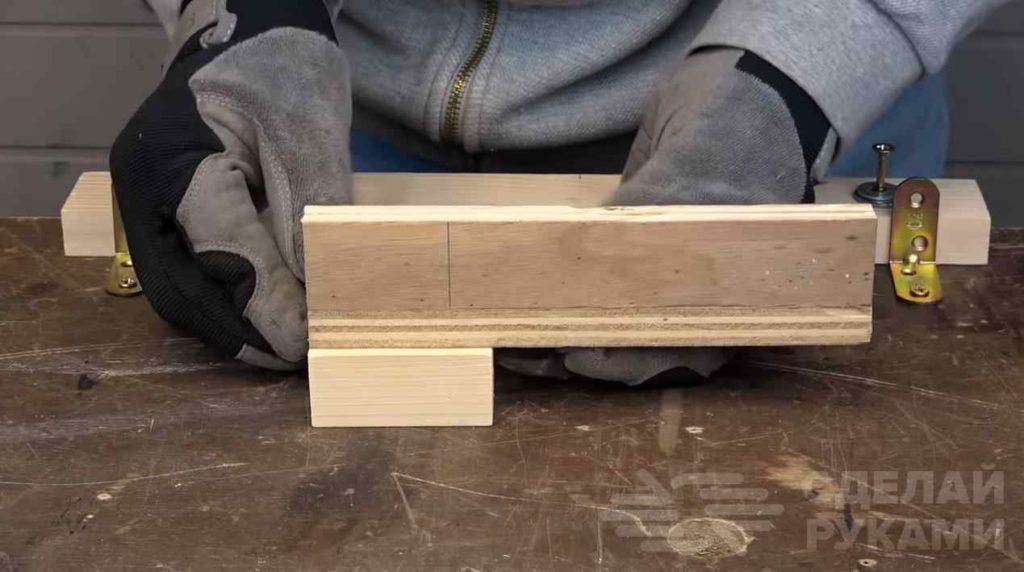

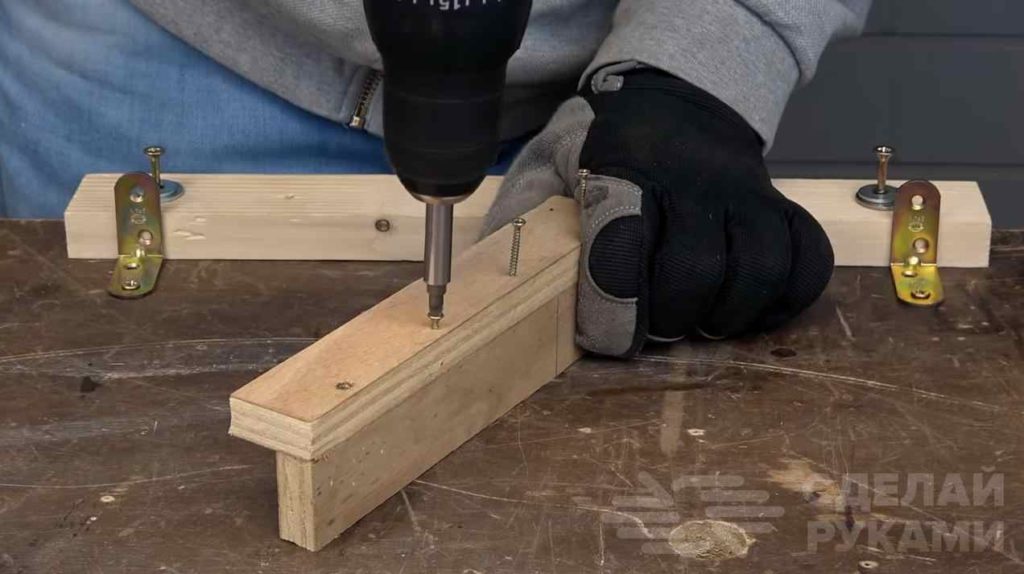

На следующем этапе соединяем на шурупы два куска фанеры под прямым углом. Крепим к ним деревянный брусок.

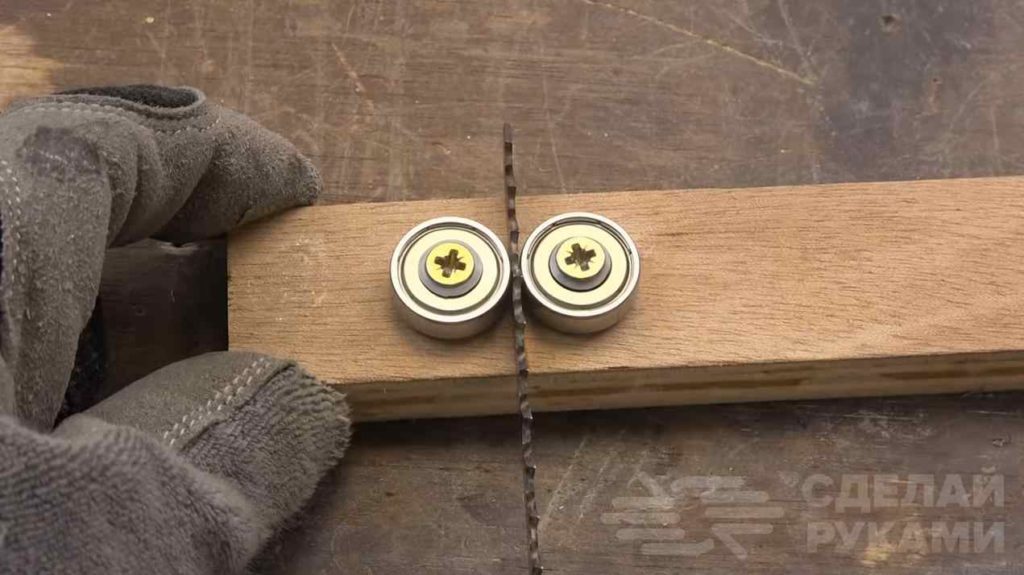

Далее отпиливаем еще один кусок фанеры. Прикручиваем к нему два подшипника. Расстояние между подшипниками должно быть таким, чтобы пилка лобзика свободно проходила.

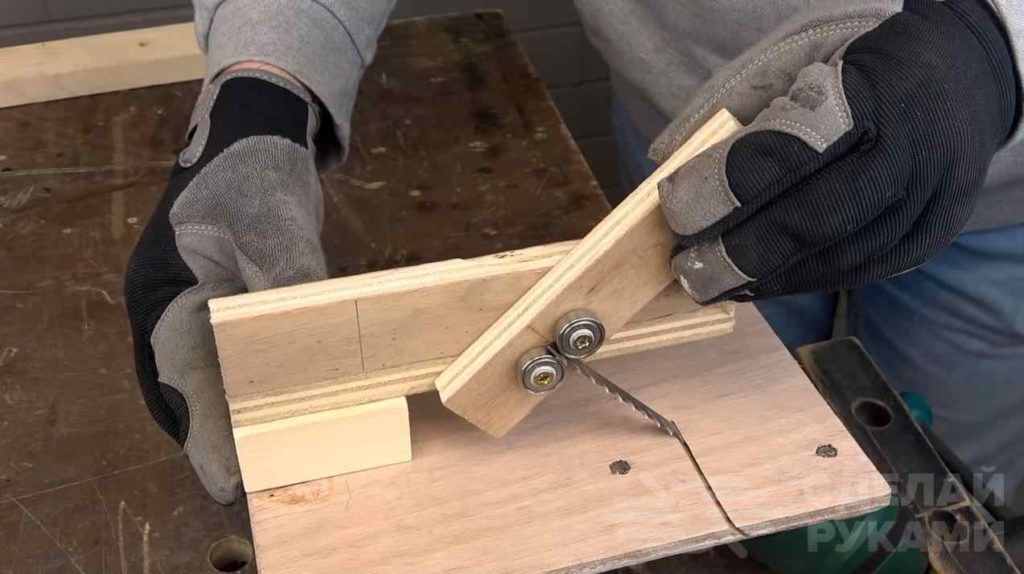

После этого останется только все собрать. Сначала крепим к площадке первую деталь, затем — кусок фанеры с подшипниками.


Подробно о том, как сделать направляющую для лобзика для распила заготовок под углом 45 градусов, можно посмотреть на видео ниже. Информация взята из видеоролика с YouTube канала Enredando No Garaxe.
