Как сделать гриндер на базе электроточила

В данном обзоре мастер поделится с нами идеей, как своими руками сделать гриндер (шлифовальный станок) на базе заводского электроточила.

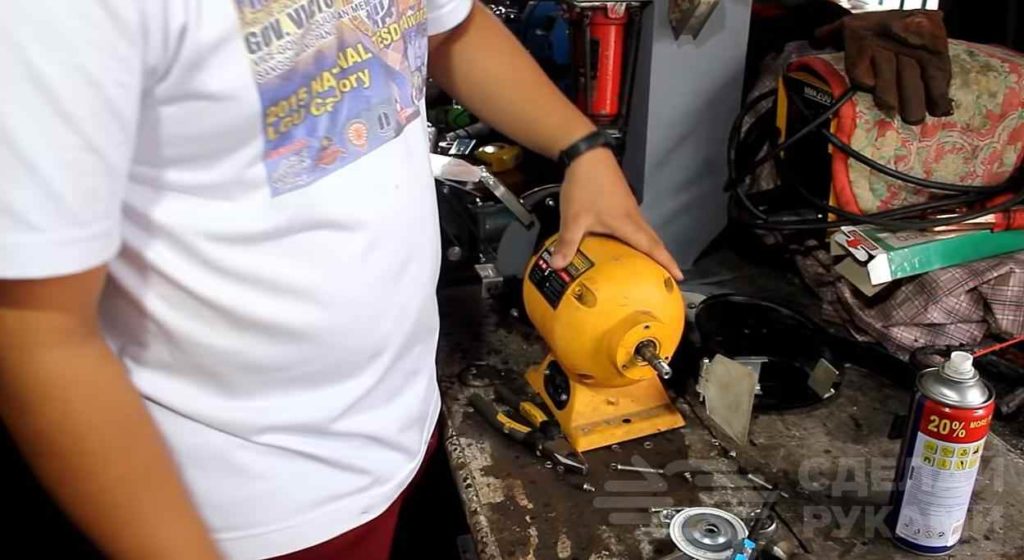

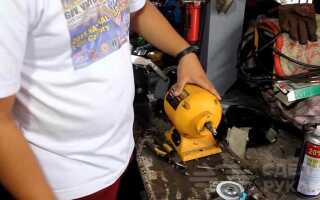

Первым делом снимаем защитный кожух, подручник и абразивный круг с заточного станка, оставляя только вал двигателя.


После этого необходимо будет выточить приводной ролик гриндера. Для этого можно использовать дерево или фанеру. Его ширина должна быть равной ширине шлифовальной ленты.


Если нет токарного станка, то обточить заготовку для ролика можно прямо на заточном станке. Либо же можно сделать мини токарный станок своими руками. Подробнее читайте здесь.

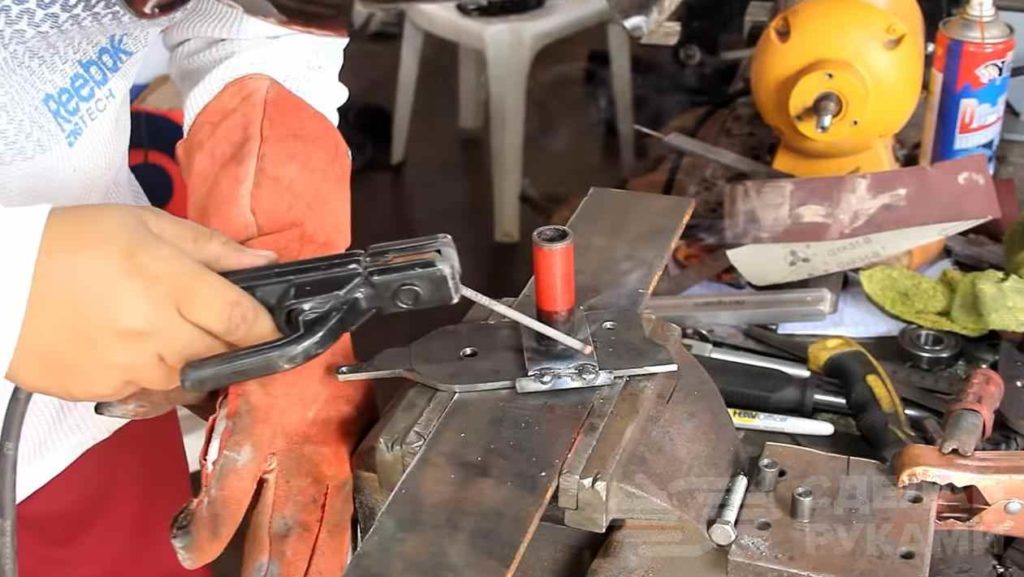

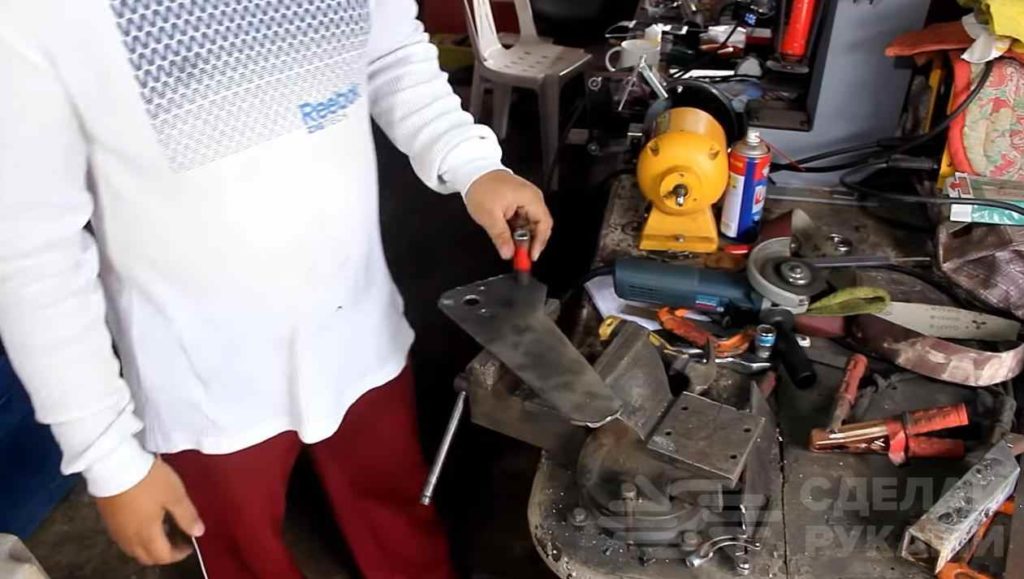

Далее надо будет сделать две детали с ведомым и натяжным роликами. Для этого автор использует куски листового металла и отрезки круглой трубы.



Основные этапы работ

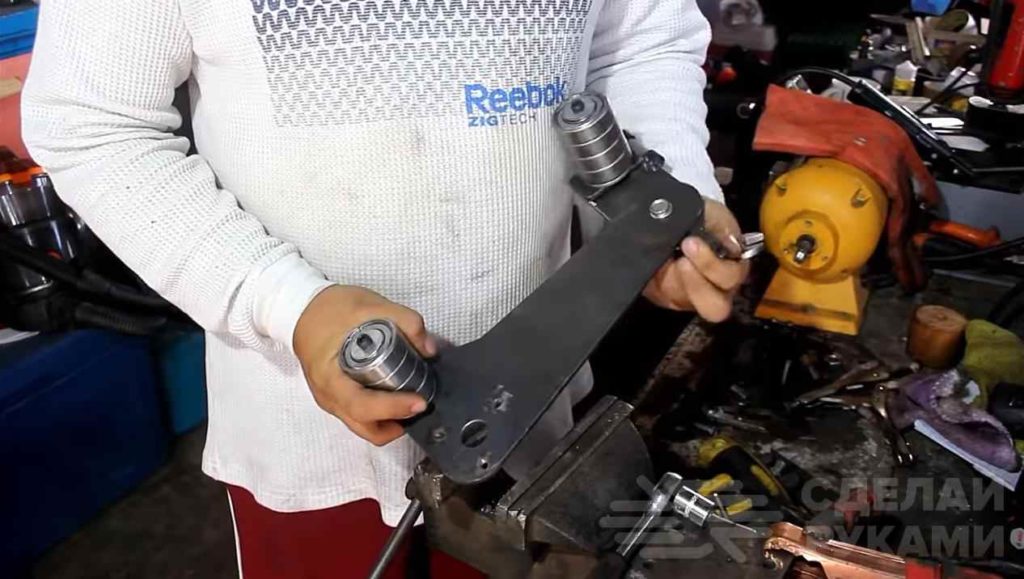

На следующем этапе для изготовления роликов нам потребуются подшипники.Надеваем их на втулки из круглой трубы, приваренные к металлическим пластинам.

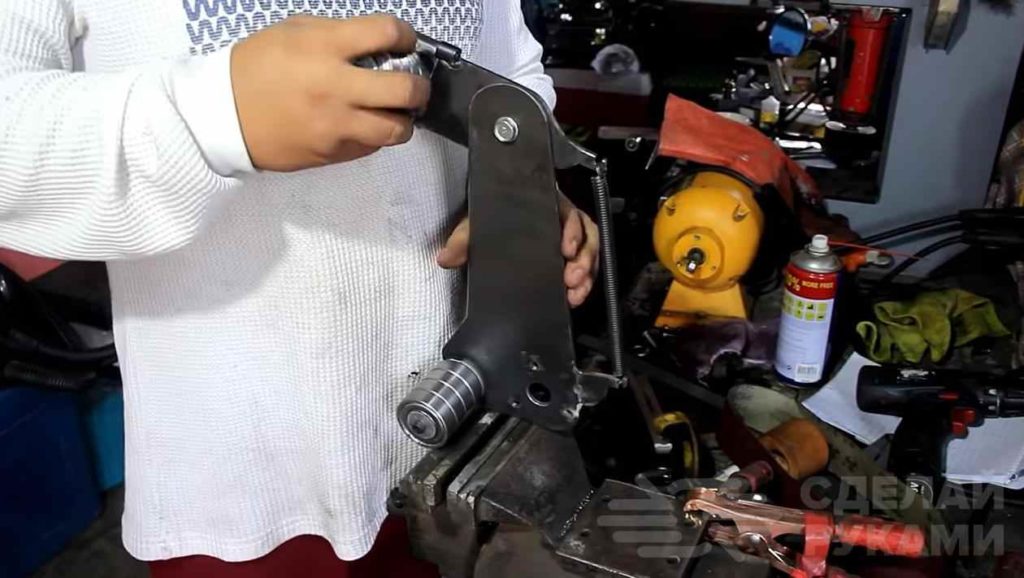

Затем соединяем две металлических пластины между собой при помощи болта с гайкой и пружины.

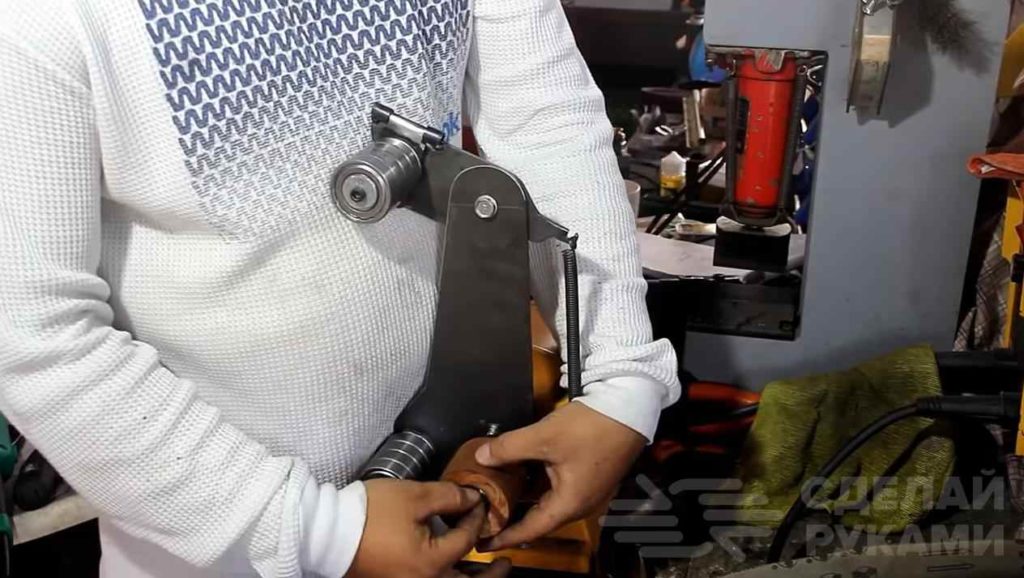

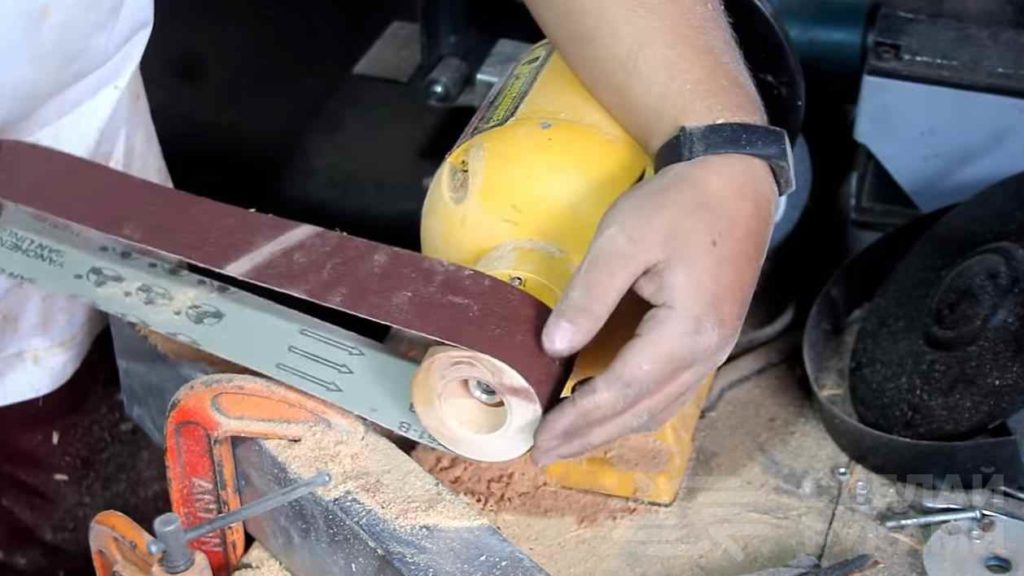

Собранную конструкцию крепим к корпусу электроточила. После этого на вал двигателя надеваем приводной ролик.

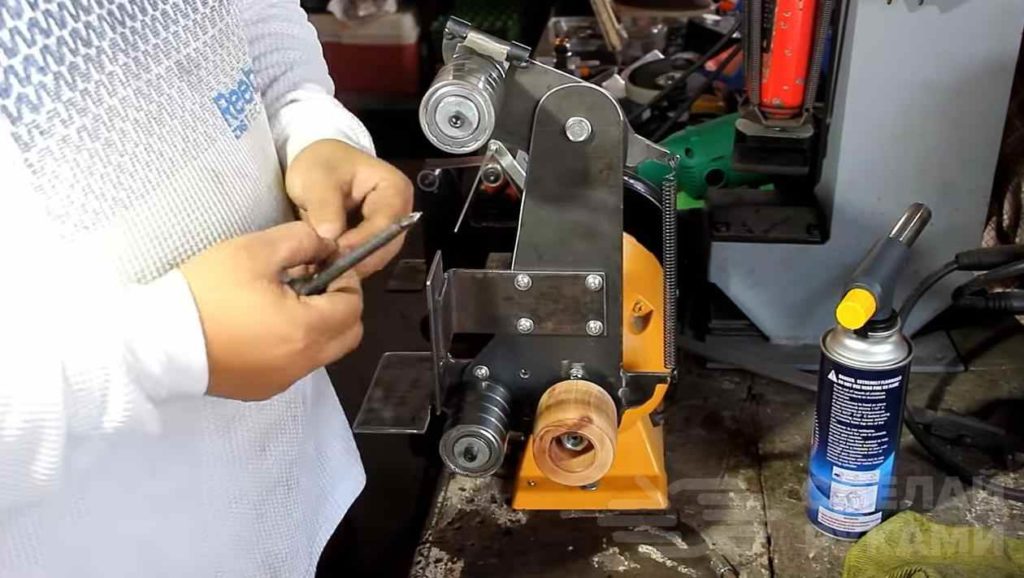

На последнем этапе из листового металла останется только сделать и закрепить опорную пластину для шлифовальной ленты и подручник для обрабатываемых заготовок.


Подробно о том, как сделать гриндер на базе электроточила, смотрите на видео ниже. Идеей поделился автор YouTube канала Sek Austria.
