Функциональный сварочный стол с поворотной платформой

В данном обзоре автор показывает процесс изготовления самодельного функционального сварочного стола. Его особенностью является наличие поворотной платформы в центральной части.

Помимо этого, на столе при необходимости можно расположить сварочный аппарат или другой инструмент, а также закрепить слесарные тиски.

Для изготовления сварочного стола автор использует самый ходовой материал — профильные трубы прямоугольной и квадратной формы.

Рекомендуем также прочитать статью: изготовление сварочного верстака на колесах своими руками.

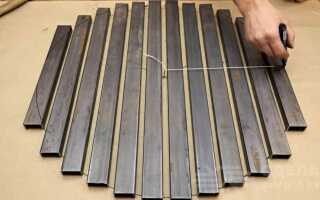

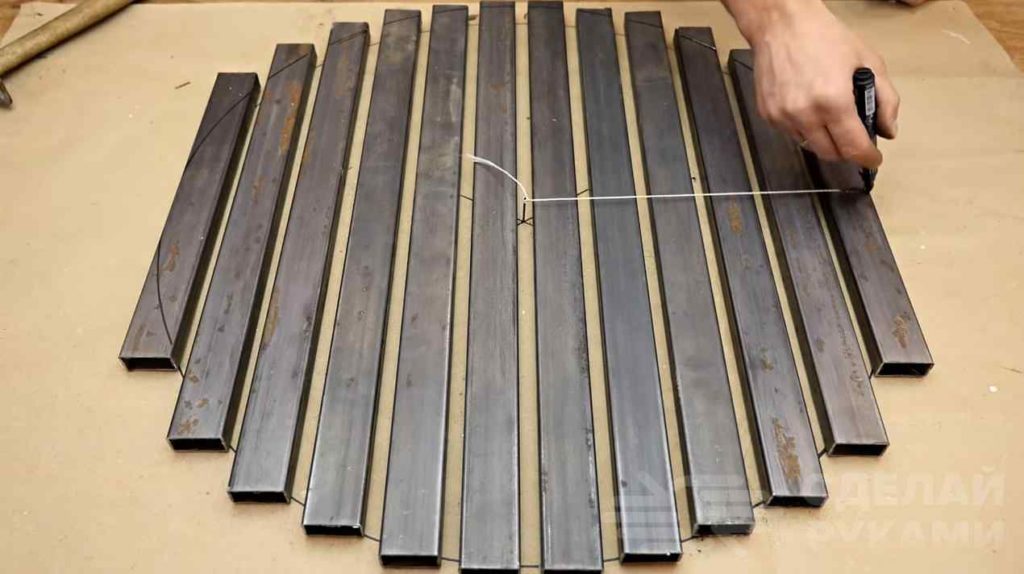

Первым делом необходимо отрезать по размеру прямоугольные профильные трубы, разметить их и обрезать все лишнее болгаркой.

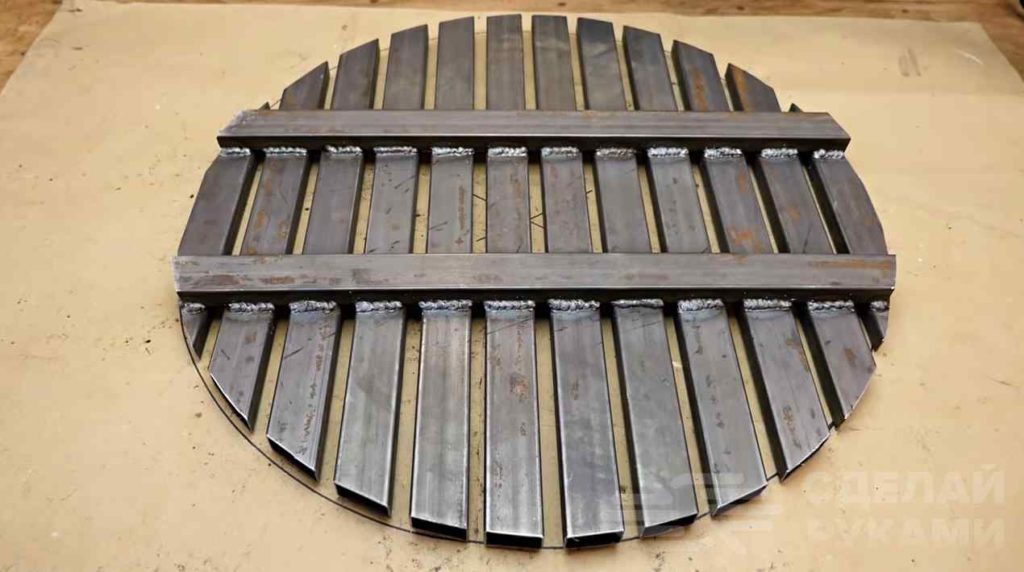

Эти заготовки будут использоваться для изготовления поворотной платформы. К ним автор приваривает перпендикулярно две профтрубы.


Основные этапы работ

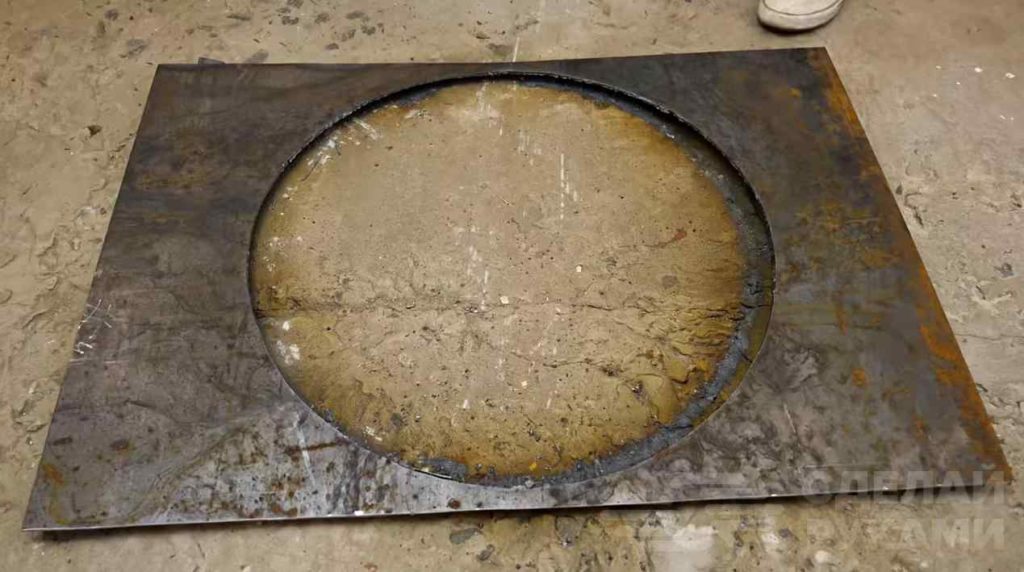

На следующем этапе из листа металла необходимо будет отрезать столешницу для сварочного стола. По центру вырезаем круглое отверстие для поворотной платформы.

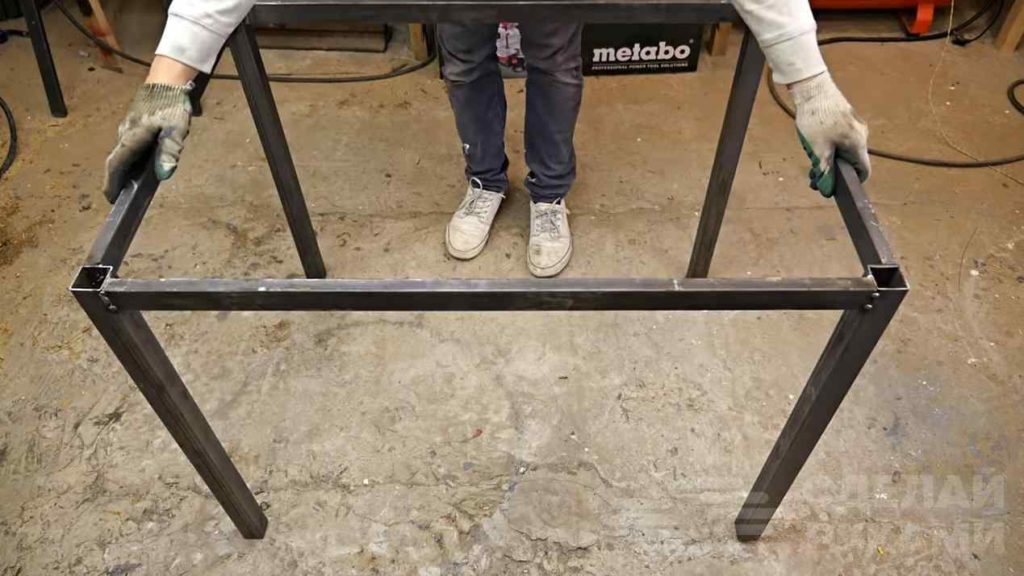

Далее нужно сварить каркас стола. Ножки автор решил сделать из квадратной профильной трубы, а раму — из прямоугольного профиля. На раму будет опираться столешница.

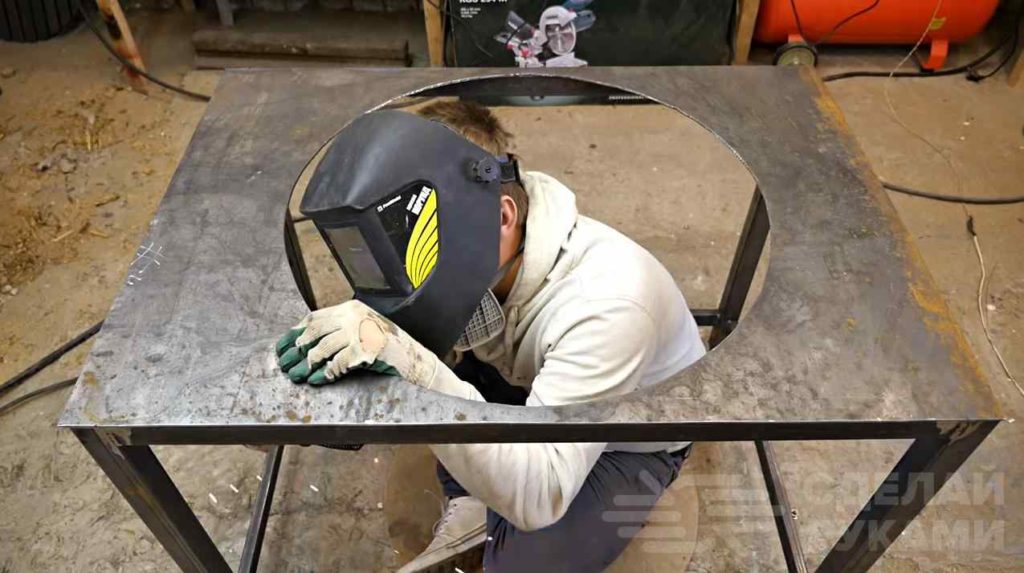

В нижней части мастер приваривает проножки, которые придадут больше жесткости конструкции. Потом привариваем столешницу.

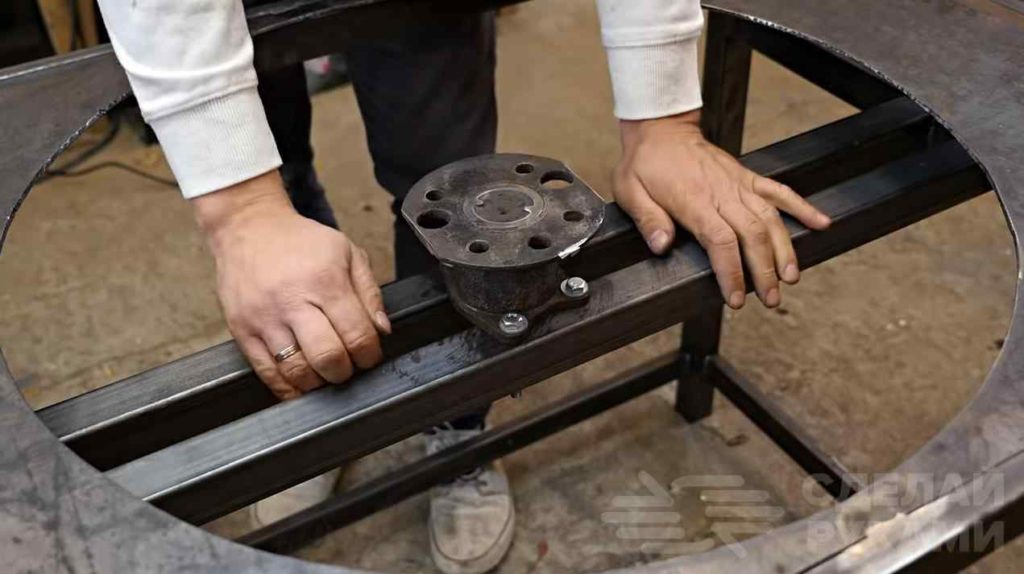

По периметру столешницы надо будет приварить прямоугольную профильную трубу. Затем к раме автор приваривает еще два отрезка профиля, к которым крепится ступица. Предварительно в профтрубе необходимо просверлить крепежные отверстия.

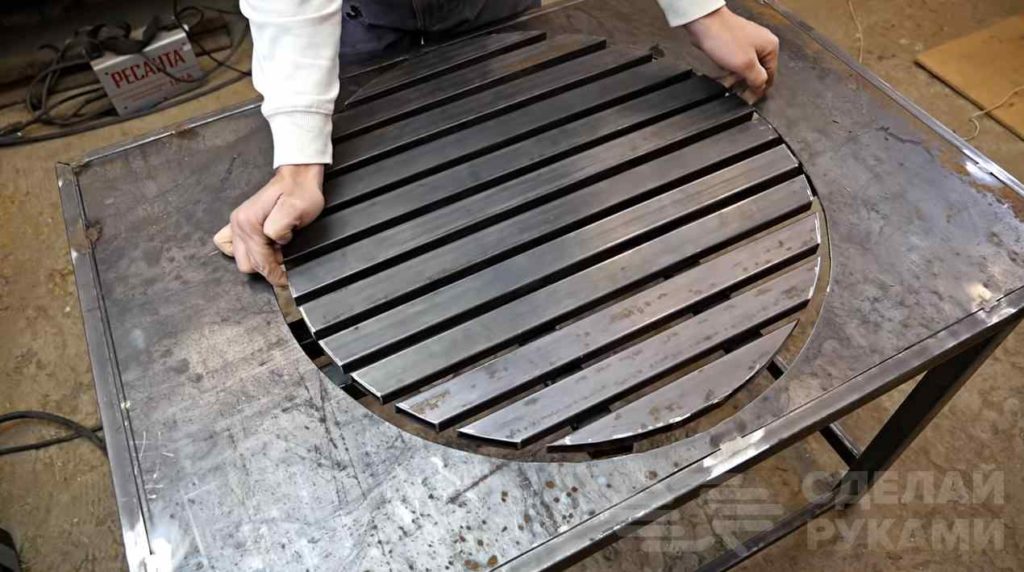

После этого к ступице при помощи сварки крепится сама поворотная платформа. При необходимости можно и на болты закрепить.

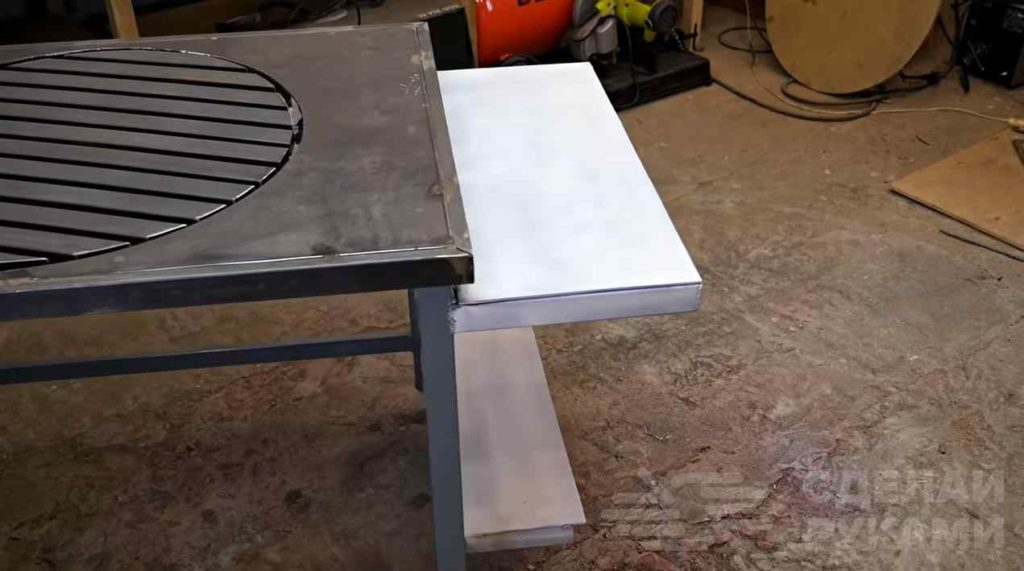

Сбоку, с одной из сторон стола, автор приваривает две полки (для сварочного аппарата и для торцовочной пилы). Потом останется только покрасить ножки стола и полки.


Подробнее о том, как изготовить своими руками функциональный сварочный стол с поворотной платформой, смотрите на видео.
