Как сделать ролики для гриндера без токарного станка

В данном обзоре мастер поделится с нами полезной идеей, как своими руками изготовить ролики для самодельного гриндера. Причем для этого не потребуется токарный станок.

Из основных материалов будут нужны: стальная круглая труба диаметром 32 мм с толщиной стенки 2,8 мм, куски фанеры толщиной 15 мм, подшипники 301, клей и шурупы.

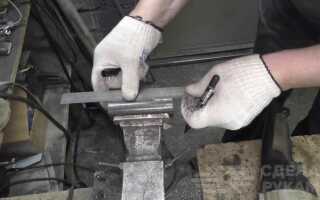

Первым делом необходимо будет отрезать заготовки из круглой водопроводной трубы — делаем разметку и разрезаем их вдоль, чтобы потом внутрь запрессовать подшипники.


Рекомендуем вам также прочитать статью-обзор: как изготовить удобные гайки-барашки из фанеры.

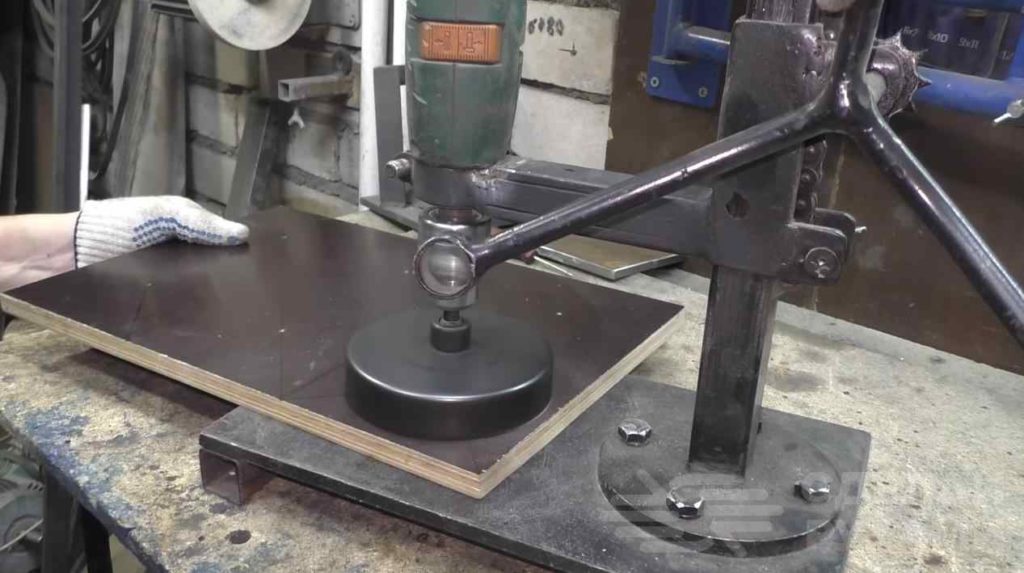

Далее надо будет подготовить круглые заготовки из ламинированной фанеры. Их можно сделать с помощью кольцевой пилы (коронки по дереву).


В одной из заготовок необходимо просверлить отверстие, чтобы можно было ее соединить с металлической шайбой.


Основные этапы работ

На следующем этапе из оставшихся кругов фанеры автор собирает ведущий ролик. По центру нужно просверлить отверстие под вал двигателя (или вал болгарки, если она используется как привод).


Далее обрабатываем ведущий ролик, придавая ему необходимую форму. Сверху наносим клей 88 для влагостойкости и шероховатости.

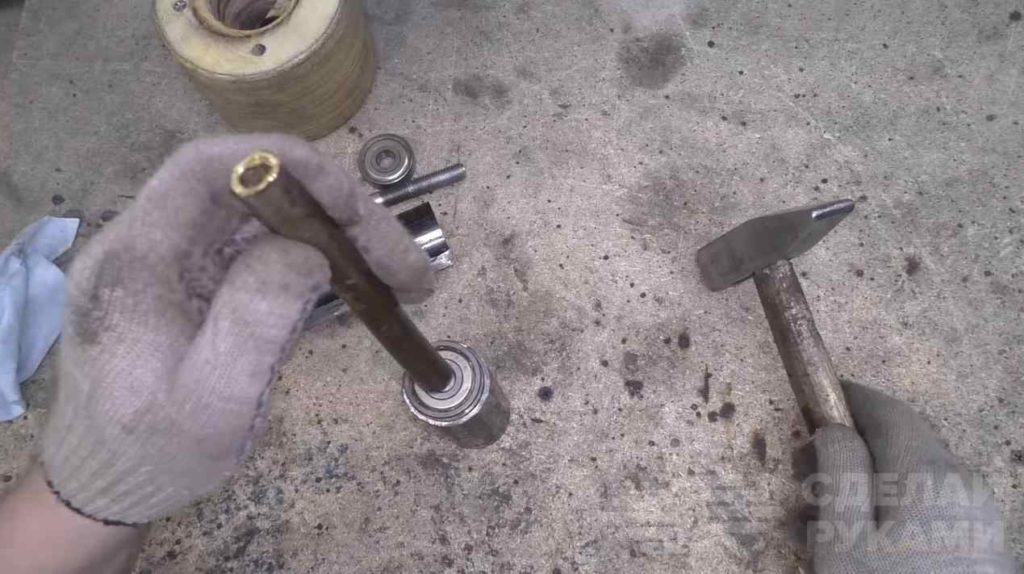

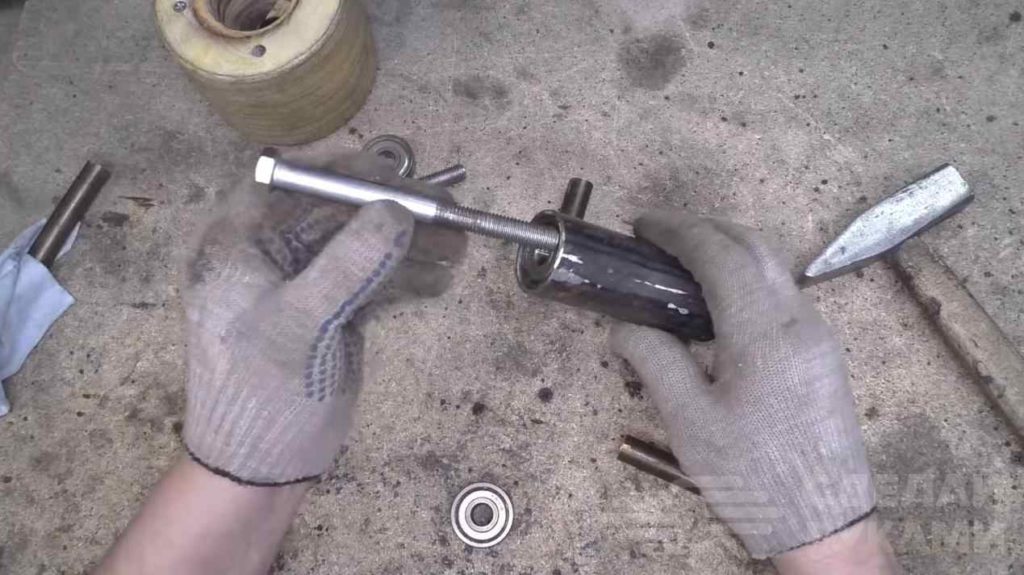

После этого приступаем уже непосредственно к изготовлению ведомых роликов для гриндера. Вставляем подшипники в отрезки круглой трубы, потом завариваем шов и шлифуем.



Подробно о том, как сделать ролики для гриндера без токарного станка, можно посмотреть на видео ниже. Данный обзор подготовлен на основе видеоролика, опубликованного на YouTube канале «Самоделкин 37 rus».
