Инструмент для быстрого снятия изоляции со старых проводов

Иногда случается так, что в мастерской скапливается большое количество старых и ненужных обрезков проводов.

Конечно, некоторые из них ещё могут послужить в каких-то проектах, а какие-то, у которых есть внутри разрывы, проще распустить и сдать на пункт приёма цветного металла.

В данном обзоре мы расскажем и покажем, как изготовить небольшой станочек для быстрого снятия изоляции с ненужных обрезков проводов.

Для изготовления понадобятся следующие материалы: круглый нож от трубореза или плиткореза, пара конических шестерёнок, пара гнёзд с подшипниками, небольшой кусочек арматуры, несколько шпилек и немного гаек с шайбами.

Помимо этого, потребуется еще пара пластин из листового металла и какая-нибудь старая ручка. Из инструмента будут нужны: сварочный аппарат, болгарка, дрель, разметочный инструмент и несколько рожковых ключей.

Основные этапы работ

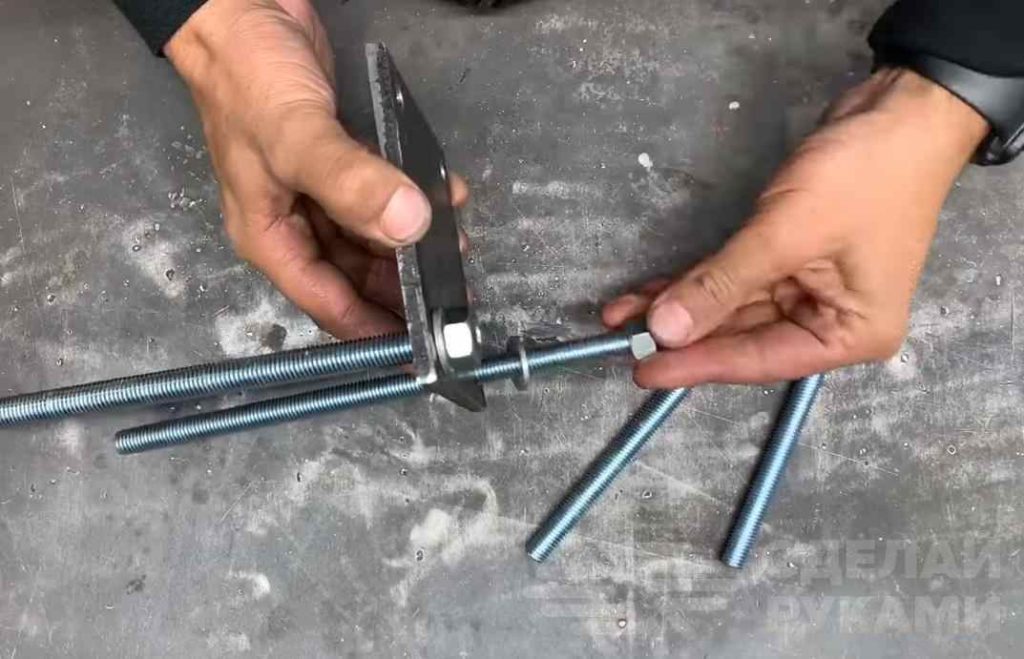

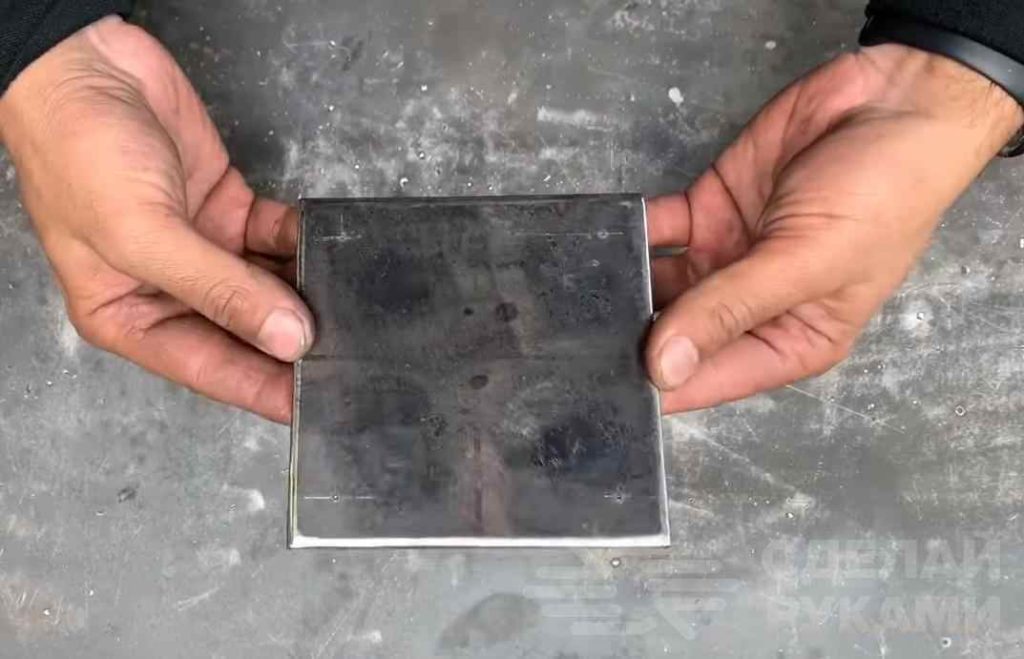

Для начала вырезаем нужную пластину металла для нижней части нашего станка. Размечаем и сверлим по углам четыре отверстия. Заранее подготовленные шпильки вставляем в отверстия и фиксируем их гайками.



Отрезаем от арматуры небольшой отрезок для изготовления вала. Подгоняем под нужный размер и фиксируем шестерни друг напротив друга вершинами конусов.

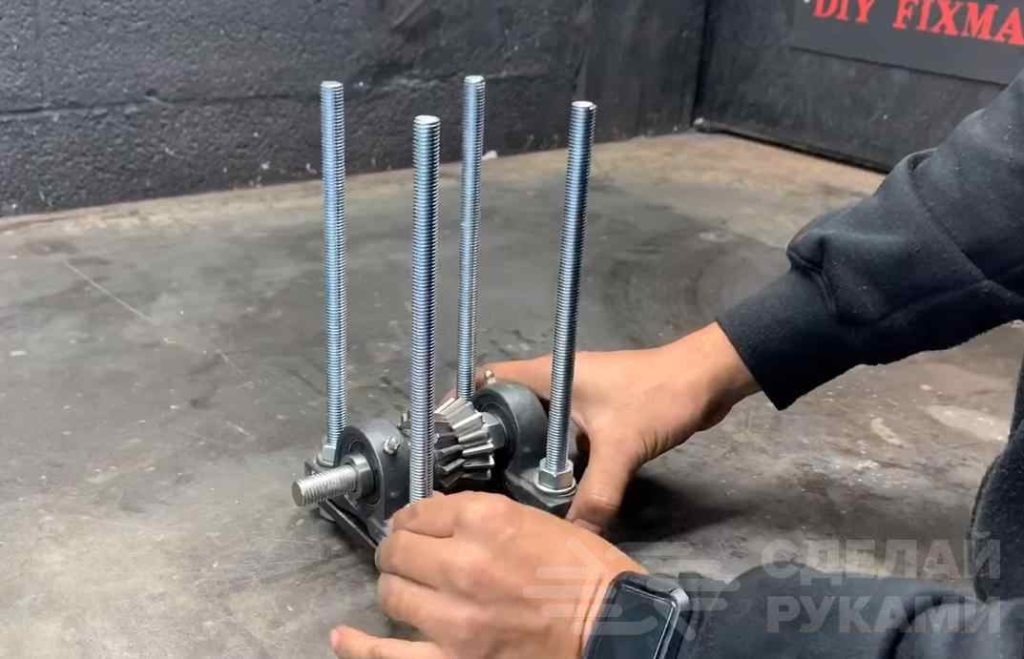

Надеваем с двух сторон гнёзда с подшипниками и устанавливаем их на шпильки. Фиксируем всё через шайбу с помощью гаек.


Теперь можно изготовить режущую часть. Для этого в шпильке прорезаем продольное отверстие и примеряем нож. Если всё подходит, то снимаем с двух сторон шпильки резьбу и сверлим отверстие. Закрепляем на болтовое соединение.

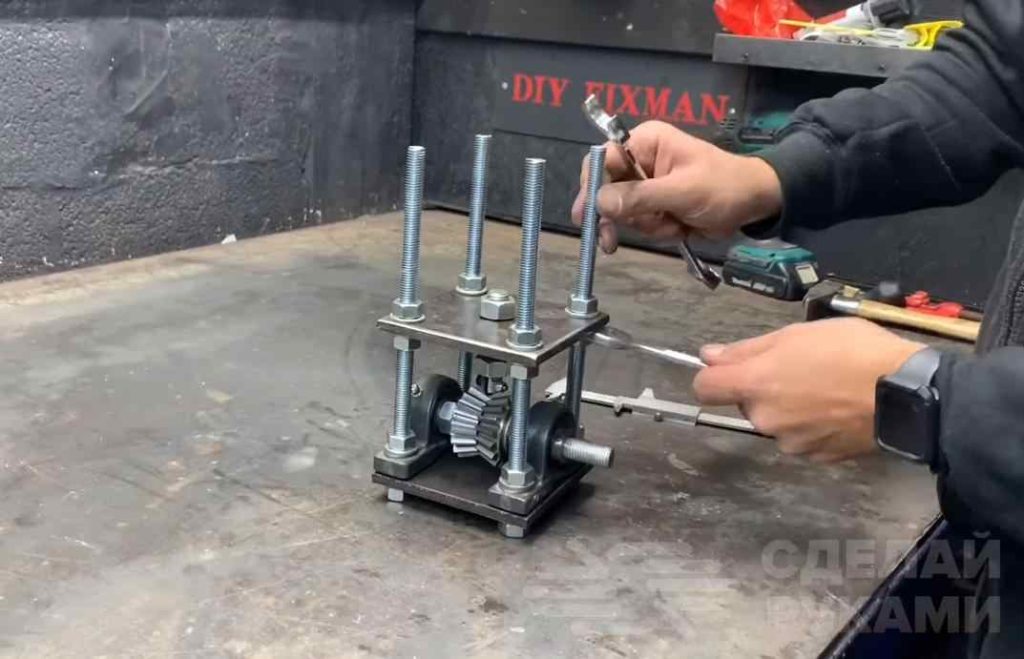

Верхняя крышка вырезается такого же размера, что и нижняя, и с теми же отверстиями. В центре сверлится ещё одно отверстие, в нём устанавливаем нож, фиксируем его гайками.

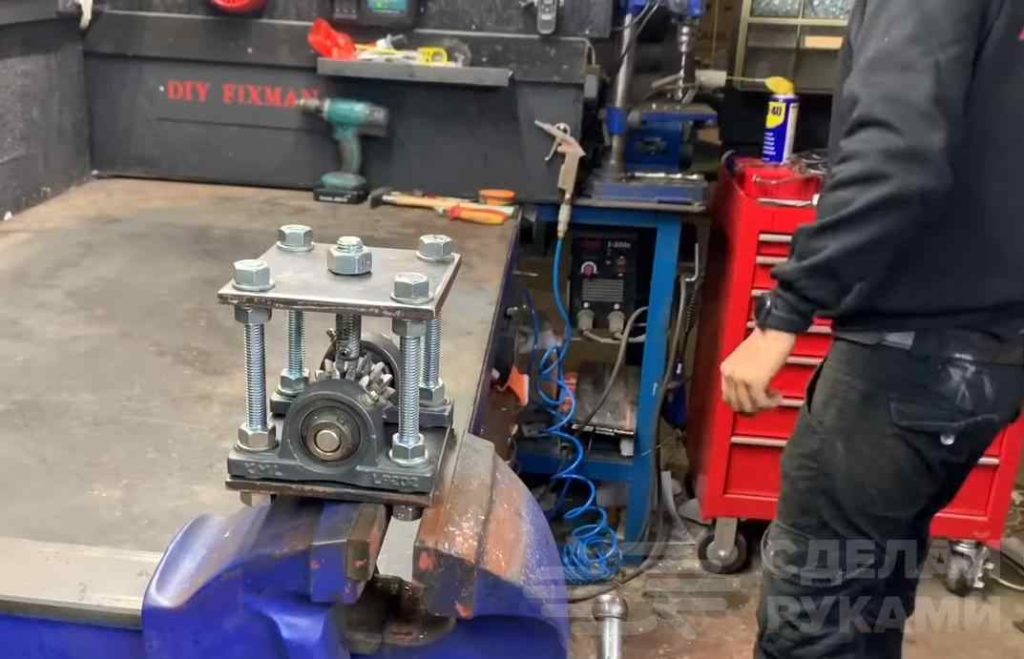

Устанавливаем верхнюю крышку и стягиваем всё гайками. Привариваем к выходящему валу с шестерёнок кусочек металлической полосы и закрепляем ручку для вращения. Регулировка ножа производиться двумя гайками.


Наша самоделка готова и можно приступать к работе. Чтобы узнать подробно, как изготавливается данный инструмент, можно посмотреть видео ниже. Обзор создан на основе видеоролика с YouTube канала DIYFixMan.
