Мощные гидравлические тисы своими руками

Очень часто при работе в гараже или домашней мастерской бывает недостаточно той силы зажима, которую может дать ручная затяжка обычных слесарных тисов.

В таких случаях можно применять гидравлические тисы, но не у каждого они есть в наличии. К чему же откладывать их появление? Давайте изготовим их своими руками!

Для изготовления гидравлических тисов потребуется толстый листовой металл, швеллер с толстой стенкой, несколько болтов и квадратный пруток большого сечения.

Создавать давление в самодельных тисах будет автомобильный гидравлический домкрат. Все необходимые инструменты для работы можно найти практически в каждой мастерской.

Рекомендуем также прочитать статью-обзор: как изготовить гибочный станок для создания декоративных корзинок из металла.

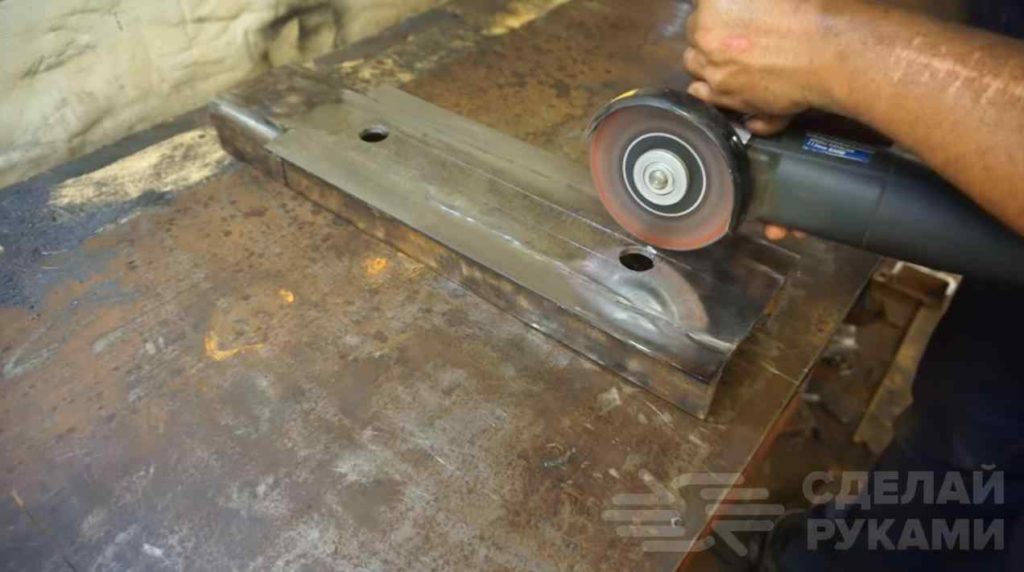

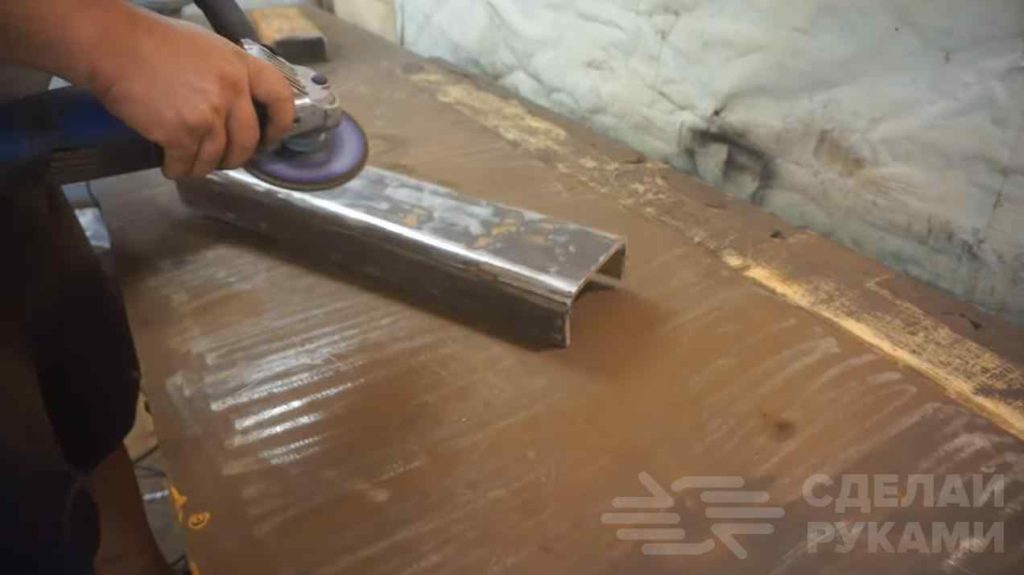

Для начала отрезаем от швеллера необходимую длину наших тисов. Параллельно верхней полке привариваем две полосы толстого металла с двух сторон. Это будут направляющие для подвижной части.


Основные этапы работ

Подвижную часть также изготовим из толстого листового металла, обернув направляющие полосами и сварив их таким образом, чтобы получился обхват каждой направляющей.


Теперь нужно просверлить два отверстия по центру швеллера и вырезать полосу из центра, будущие полозья для движущейся части.

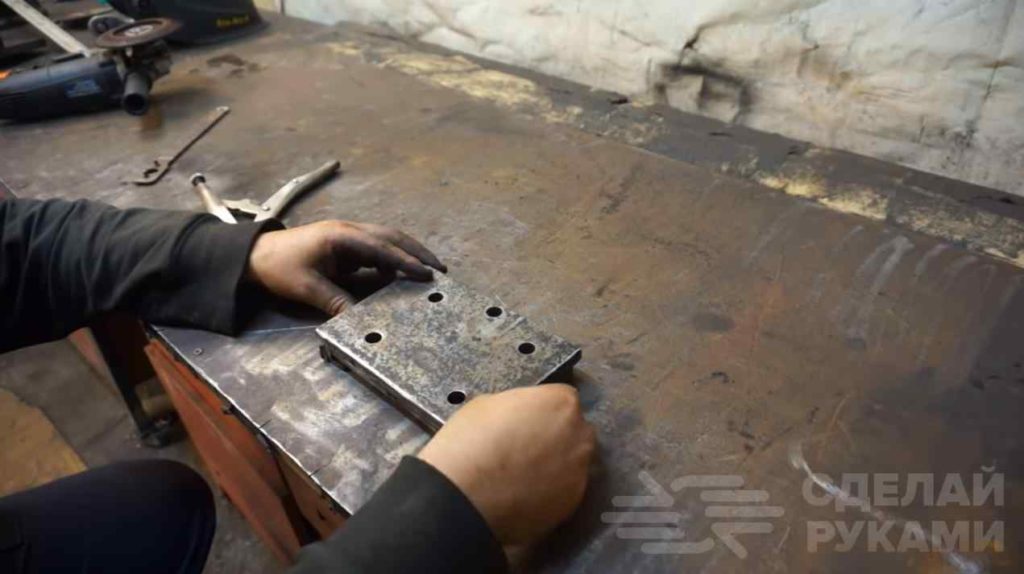

Привариваем к этой части, с обратной стороны, кусочек листовой стали толщиной со стенку швеллера и сверлим несколько отверстий.

Нарезаем резьбу в каждом отверстии. Большой пластиной будем фиксировать подвижную часть, чтобы она не слетела, на болтовое соединение, оставляя небольшой зазор для хода.

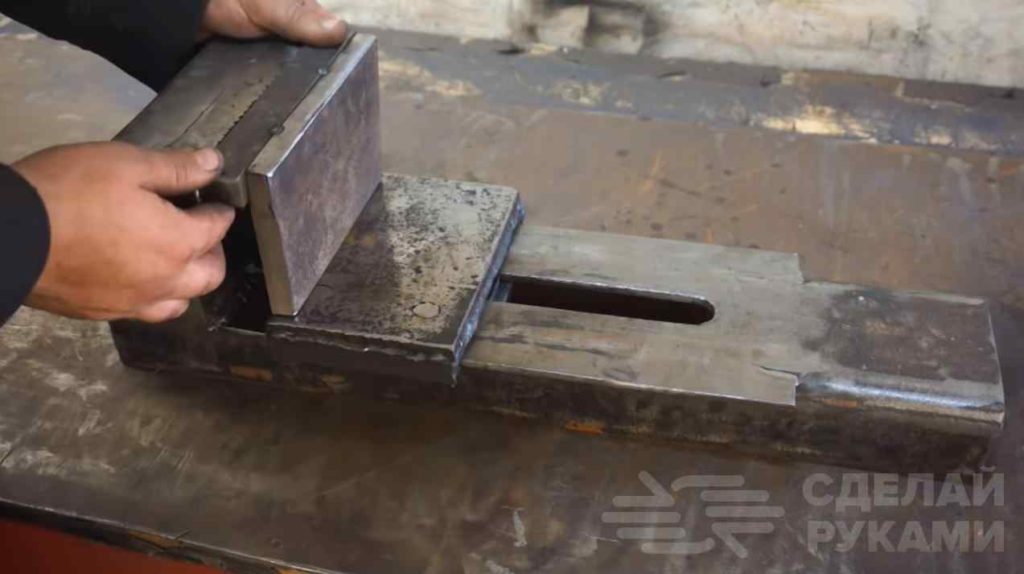

На следующем этапе изготовим упорные площадки с прижимными губками. Прижимные губы очень просто сделать из квадратного прутка необходимой длины с нанесением насечек при помощи болгарки (УШМ).

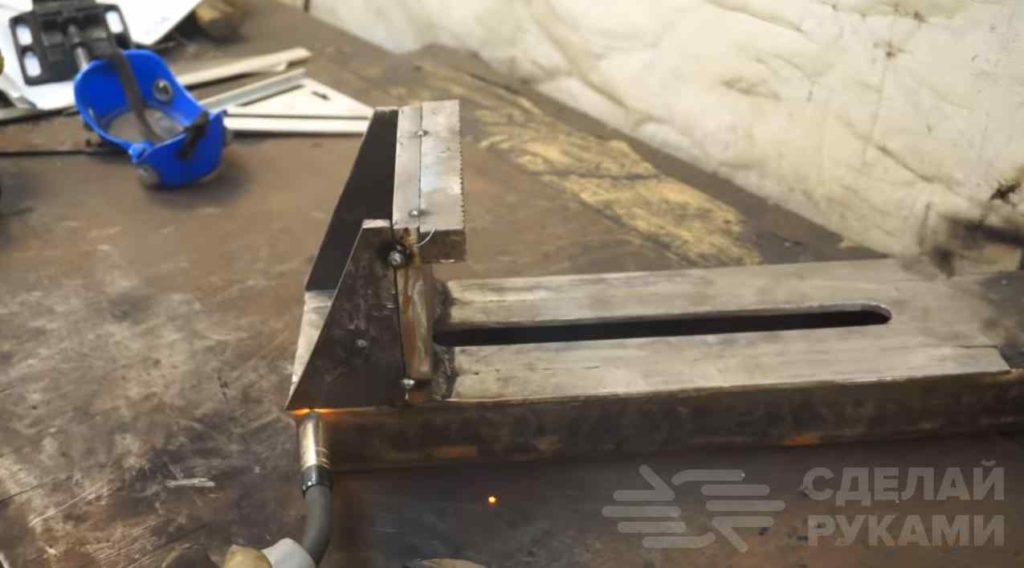

Сами площадки устанавливаем друг напротив друга, перпендикулярно подвижной площадки и швеллера. Привариваем их к поверхности и для надёжности устанавливаем усиления по обратным сторонам из листовой стали, срезанной под углом.

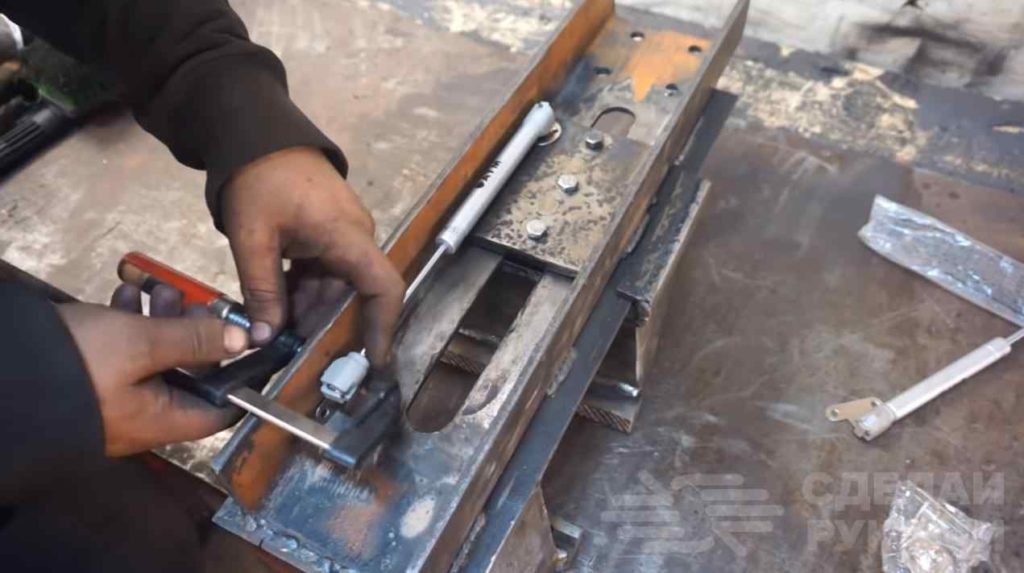

Накрываем неподвижную часть крышкой из стали меньшей толщины и зачищаем все сварные швы. К подвижной части, с обратной стороны губы, привариваем пластину с отверстия (с нарезанной резьбой). К этой пластине будет крепиться дно домкрата.

Упорная площадка для домкрата будет изготовлена из куска швеллера с заваренными краями. Прикручиваем на своё место эту площадку. Теперь можно изготовить опорную площадку для всего инструмента.


Из листовой стали вырезаем необходимый размер и свариваем со швеллером в единую конструкцию.

При желании красим весь станок, и можем пользоваться. Подробное изготовление данного станка можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Workshop From Scratch.
