Мини сверлильный станок из дрели и металлолома

Сверлить с помощью дрели большое количество отверстий на одном и том же расстоянии бывает весьма утомительно. Поэтому, дабы облегчить задачу, придумали сверлильный станок. Но не у всех есть возможность его купить.

Впрочем, примитивный сверлильный станок (или правильно будет сказать — сверлильную стойку) можно изготовить своими руками, используя обрезки обычного металлолома и пары шариковых направляющих.

Для изготовления данной самоделки нам понадобятся: профильная труба, уголок, небольшой отрезок квадратной трубы, немного листового металла, направляющие.

Помимо этого, потребуется еще электродрель, кусочек квадратной арматуры, отрезок трубы, пара гаек, пара болтов и пружина. Найти все эти детали не составит особого труда.

Рекомендуем также прочитать статью-обзор: как своими руками сделать станок для резки тонколистового металла.

Основные этапы работ

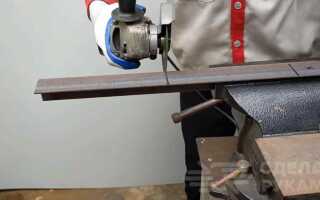

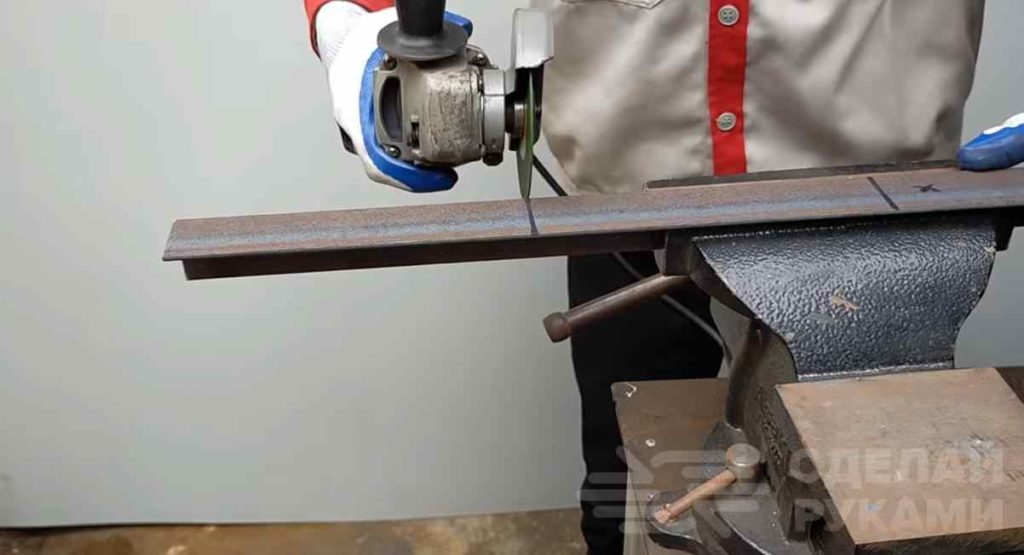

Для начала нужно определиться с размером будущей рабочей площадки. Для этого отрезаем пару уголков необходимой длины. А также отрезаем несколько небольших отрезков профильной трубы.

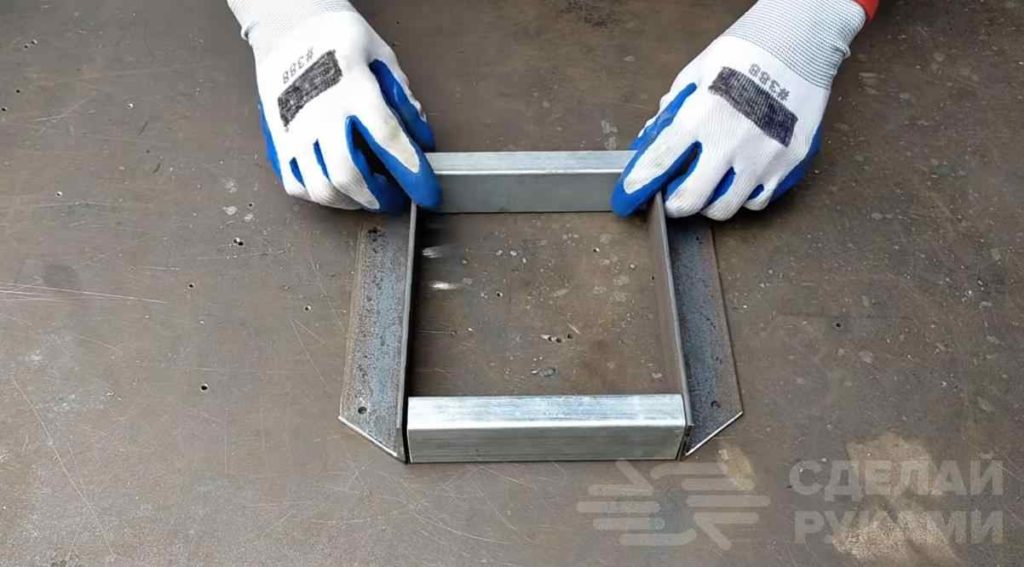

По краям уголков устанавливаем по одному отрезку трубы и свариваем квадратом. Внутреннюю часть площадки также изготовим из профильной трубы.

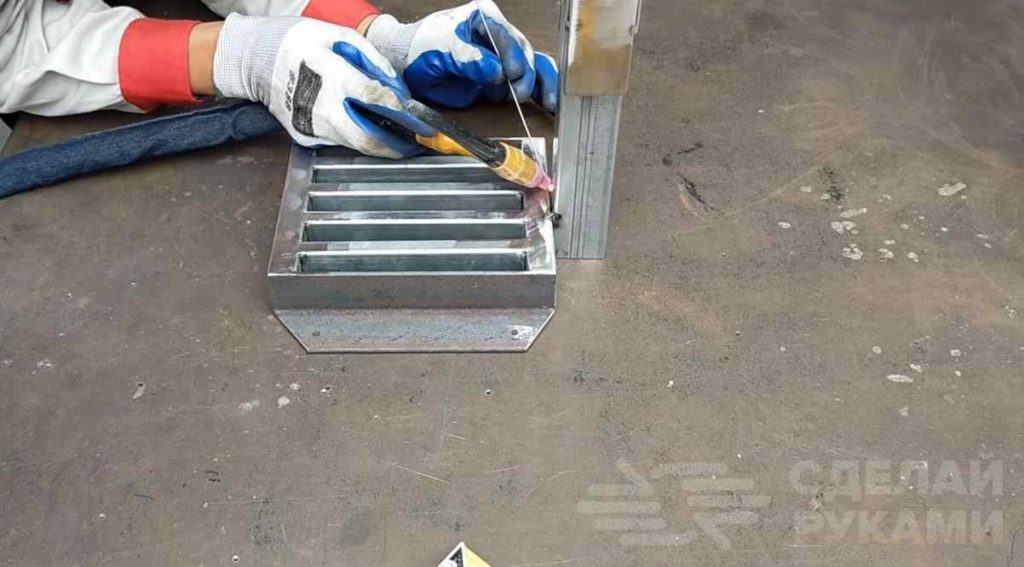

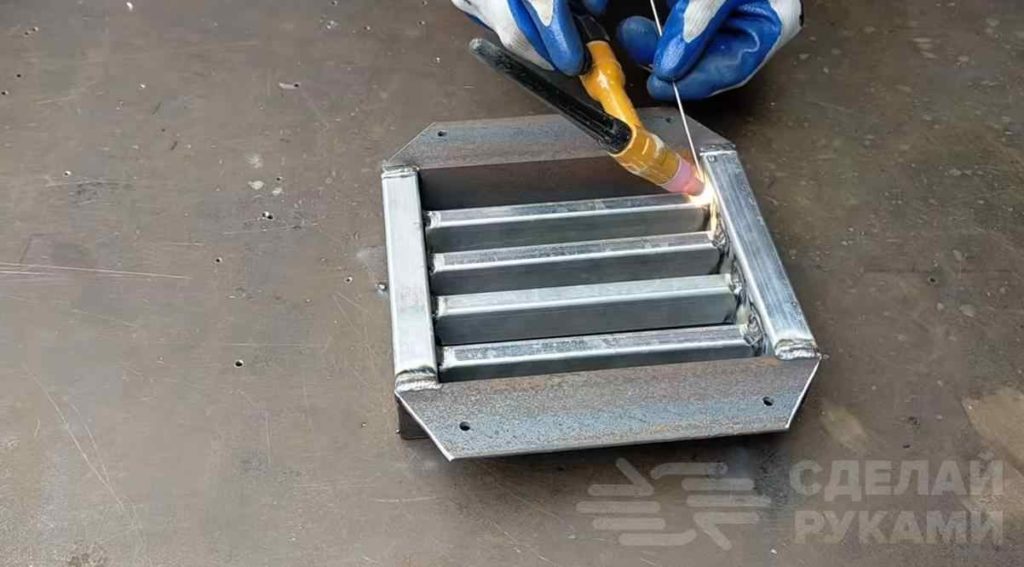

Нарезаем несколько штук и привариваем их внутри. Не забываем оставить по центру небольшой зазор для прохождения сверла.

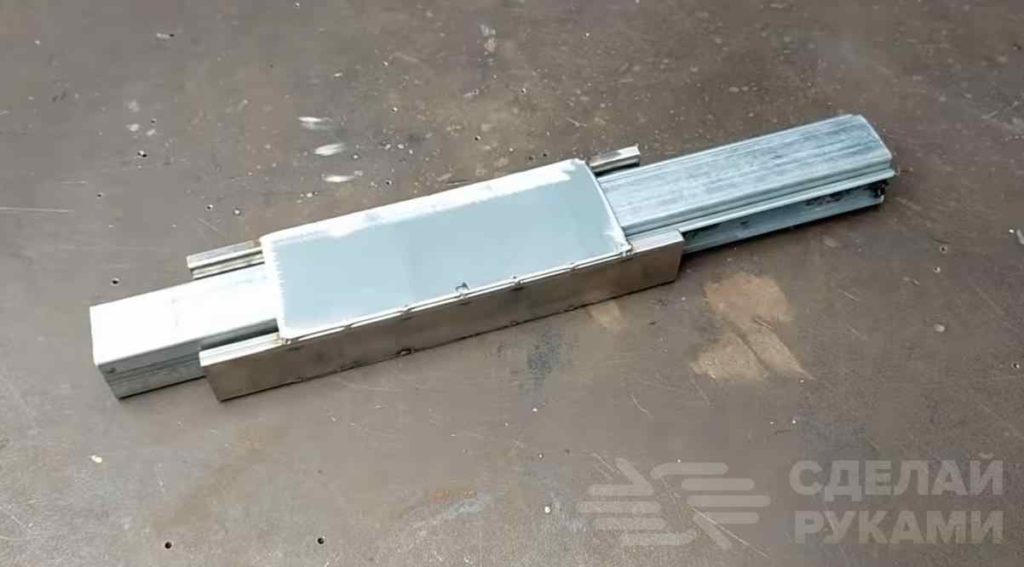

Зачищаем все сварные швы и сверлим в уголках отверстия для крепления на верстак. Теперь можно изготовить подвижную часть. Для этого привариваем одну из половин направляющих с двух сторон квадратной трубы.

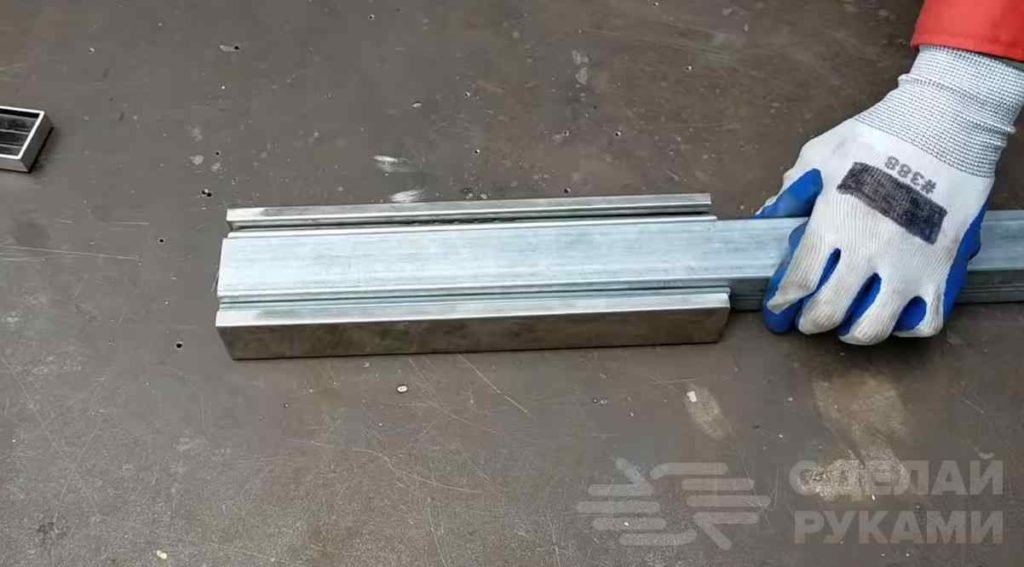

Вторую часть будем прикручивать (или приваривать) к трубе большего диаметра так, чтобы полозья свободно входили друг в друга.

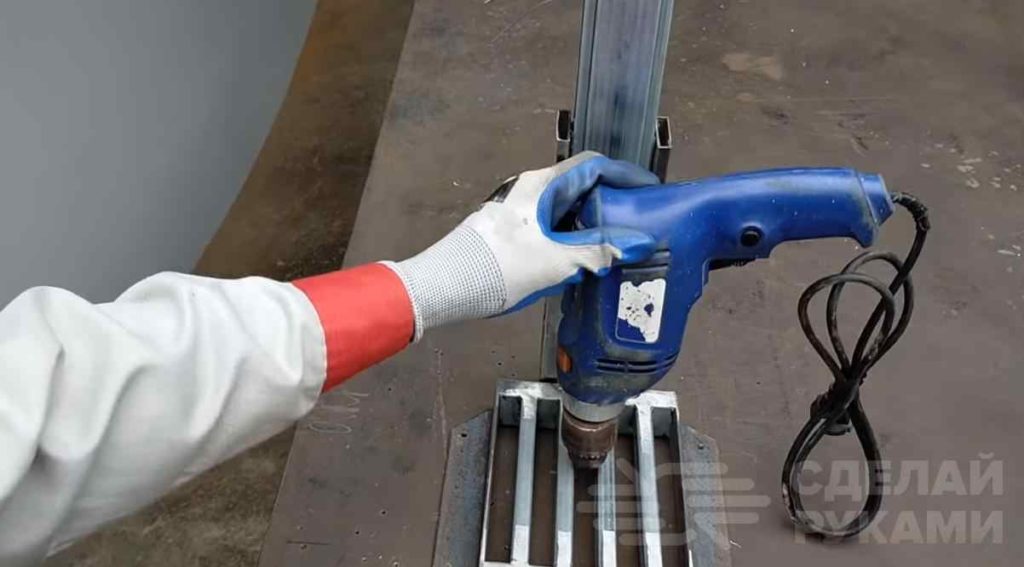

Далее установим крепление для дрели. Для этого перпендикулярно подвижной части привариваем квадратный пруток.

Петлю сделаем из обрезка трубы, разрезанного в одном месте и с приваренными гайками на краях резов. Одна гайка должна быть чуть больше другой. Привариваем всю вертикальную конструкцию к площадке строго вертикально.


Обратный механизм сделаем из двух болтов и пружины. Для этого на подвижной и неподвижной частях вертикальной направляющих приварим по одному болта и зацепим их пружиной между собой.


Смазываем подвижные части и при желании красим нашу сверлильную стойку. Подробное изготовление можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Kwando Technic.
