Мини гибочный станок с вертикальным прижимом

Многим мастерам нравится работать с универсальными инструментами. И в данном обзоре мы расскажем, как сделать одно из таких приспособлений для домашней мастерской.

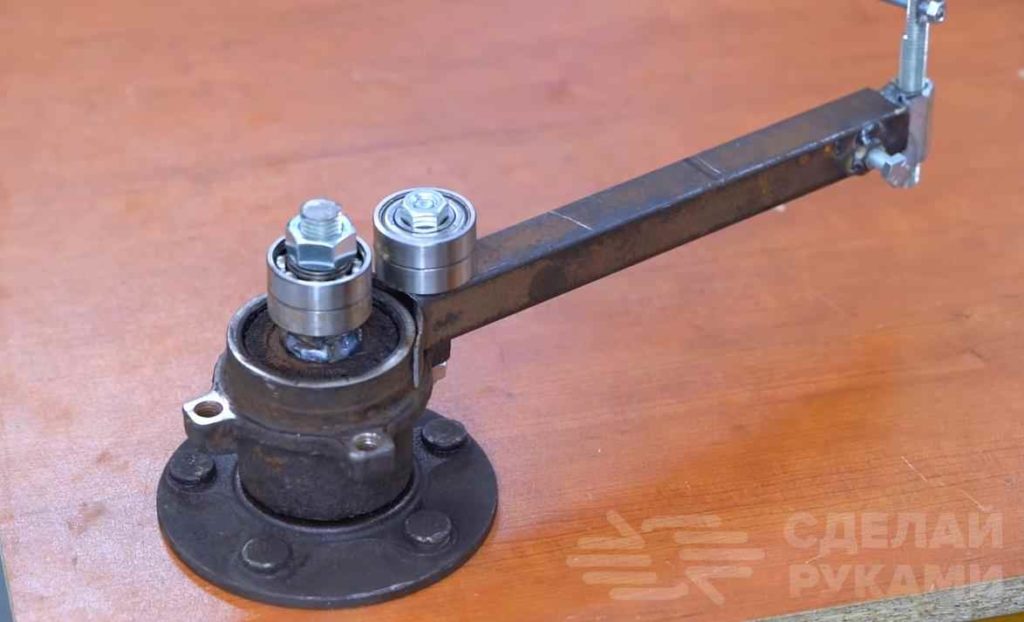

Приспособа представляет собой мини гибочный настольный станок с дополнительным вертикальным прижимом, который крепится на конце ручки.

Для изготовления этого приспособления нам потребуется ступица автомобиля, профильные трубы, болты, гайки и подшипники.

Возможно, вам также интересно будет узнать, как сделать заклепочник для резьбовых заклепок. Простая и полезная приспособа из болтов и гаек.

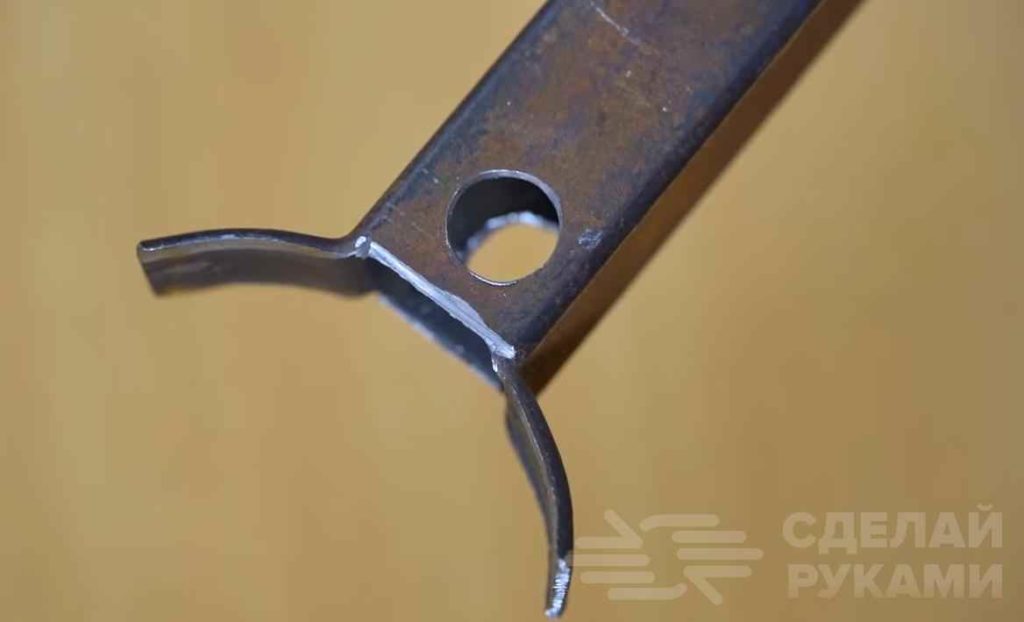

Первым делом отрезаем кусок профильной трубы. На конце вырезаем две параллельные друг другу стенки.

Оставшиеся две стенки загибаем плоскогубцами в разные стороны, чтобы их можно было прижать к корпусу ступицы.


Затем сверлим отверстие под крепежный болт. Крепим профильную трубу (в данном случае — ручку) к ступице.

Основные этапы работ

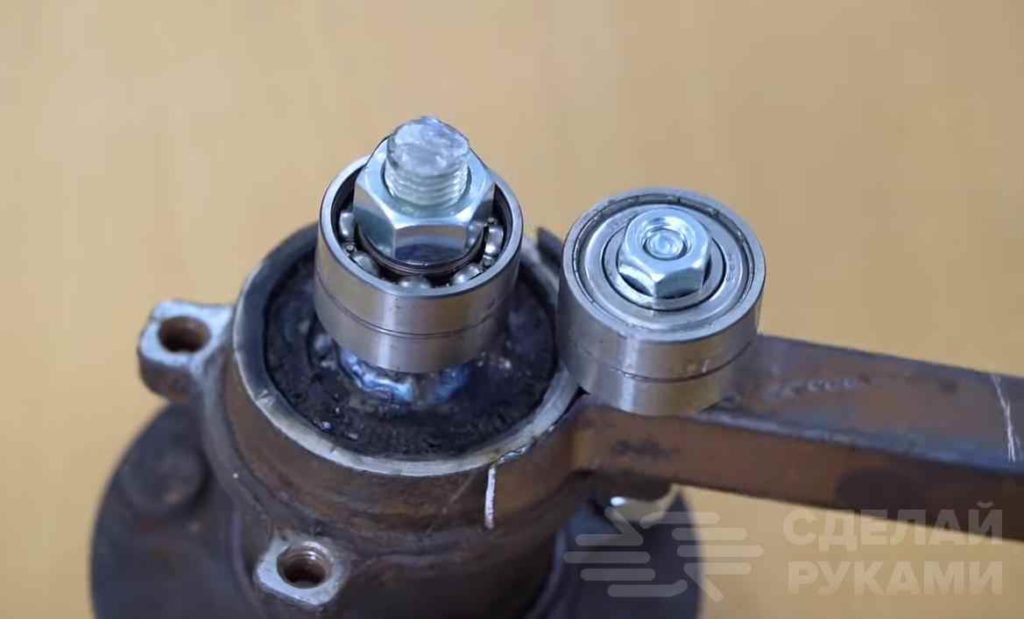

На следующем этапе привариваем шпильку к крепежному болту ручки. Надеваем на нее подшипники, и фиксируем гайкой. Затем привариваем болт к ступице, тоже надеваем подшипники и зажимаем гайкой.

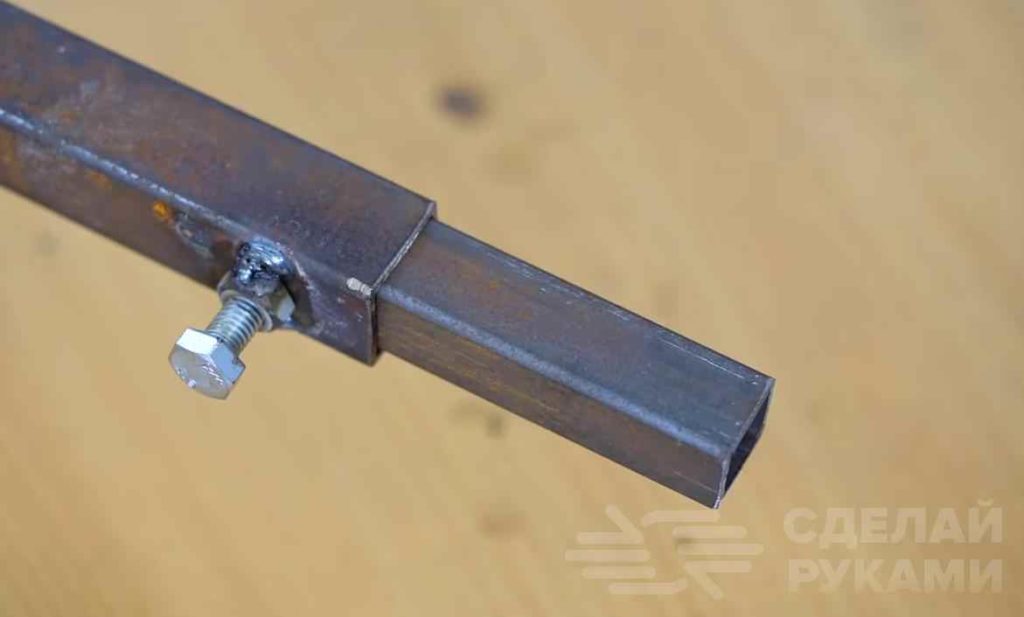

Отступив от края ручки примерно 2-3 см, сверлим отверстие, а потом привариваем гайку. В нее вкручиваем фиксирующий болт для второго отрезка профтрубы, который вставляется в ручку.

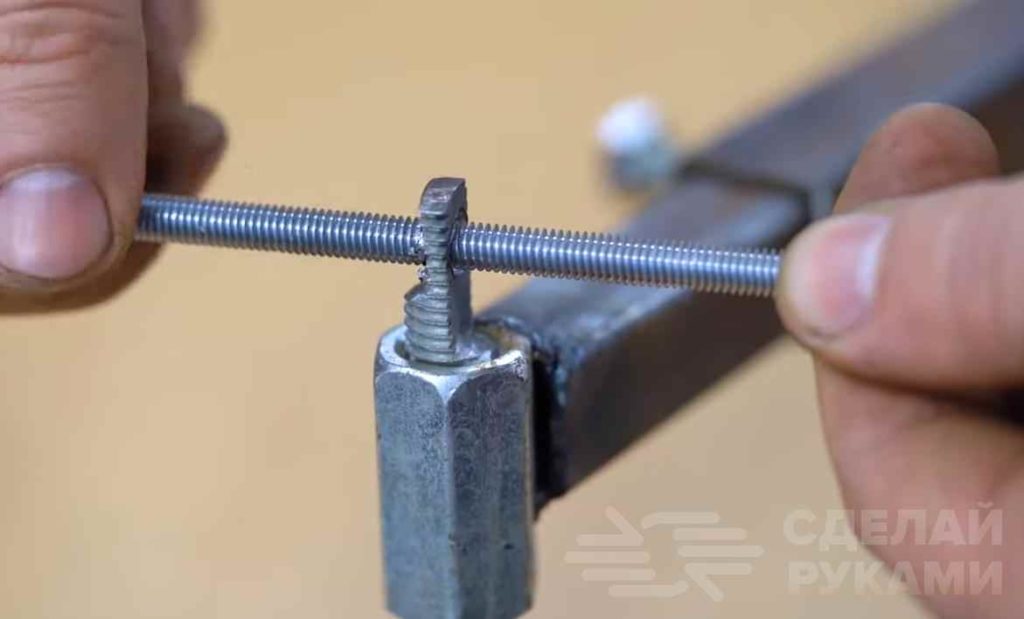

К концу второго отрезка профиля привариваем удлиненную гайку, в которую вкручиваем шпильку. Сверлим в ней отверстие и делаем вороток. В результате у нас получился прижимной винт.


Устанавливаем нашу самоделку на стол, крепим с помощью болтов с гайками, и можно пользоваться.


Подробно о том, как сделать мини гибочный станок с вертикальным прижимом, смотрите в авторском видеоролике. Идеей поделился автор YouTube канала Mr SunY.
