Кондуктор для сварки заготовок под углом 90 градусов

Чтобы удобнее было сваривать заготовки под прямым углом, можно использовать для этого специальный кондуктор. Его можно изготовить своими руками из кусков металла и профильных труб.

Первым делом автор размечает кусок металлической полосы и отрезает от нее четыре квадратных заготовки. По центру каждой из заготовок необходимо будет просверлить отверстие.

Далее отрезаем два куска круглого прутка и две втулки из круглой трубы. Втулки привариваем к двум квадратным пластинам.

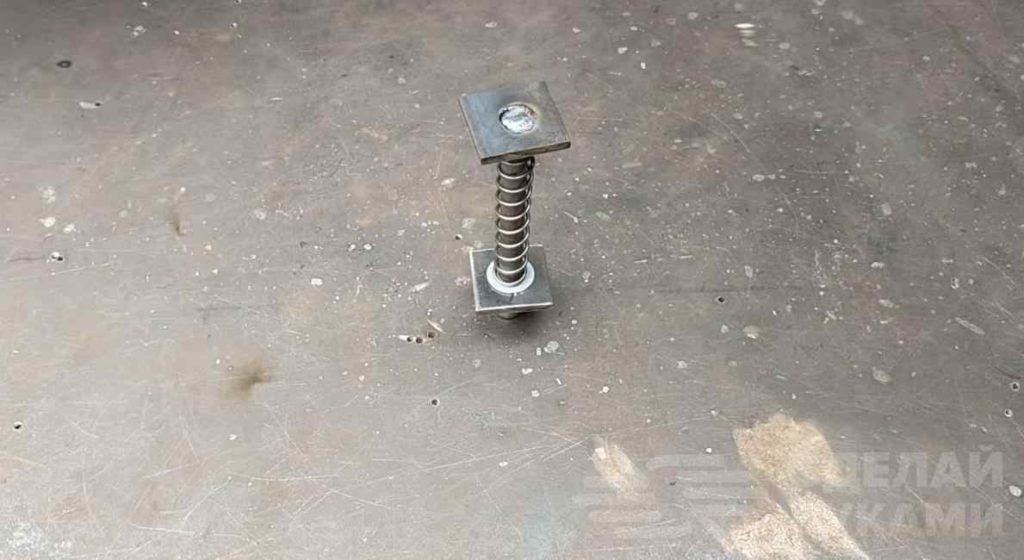

Вставляем в них отрезки прутка, надеваем на них пружины и привариваем к концу прутков остальные квадратные заготовки.

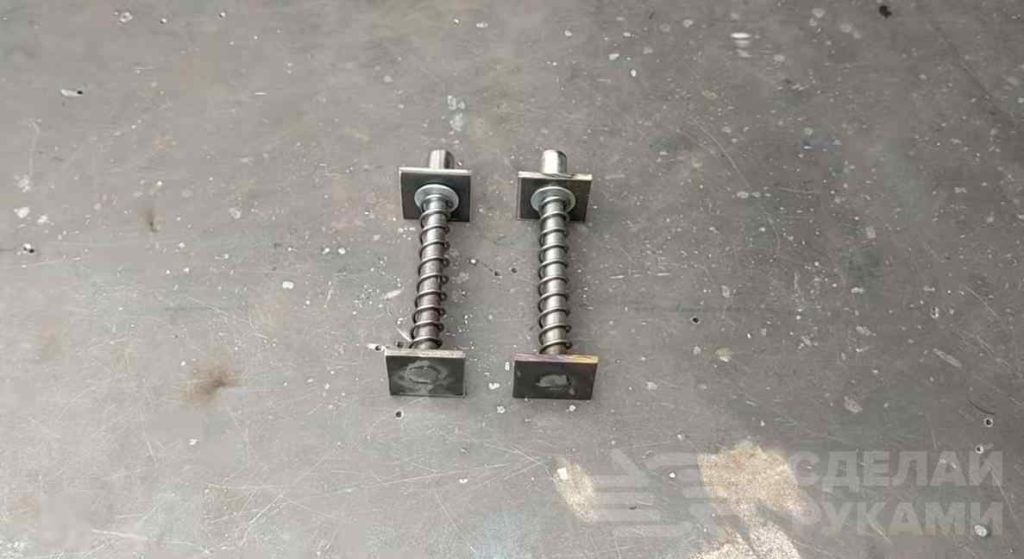

Зачищаем все болгаркой или какой-нибудь шлифовальной насадкой для дрели. В итоге у нас получились прижимы для заготовок.


Рекомендуем также прочитать статью-обзор: как сделать круглые деревянные палочки с помощью самодельного кондуктора. В этом обзоре пойдет речь и о том, как изготовить сам кондуктор.

Основные этапы работ

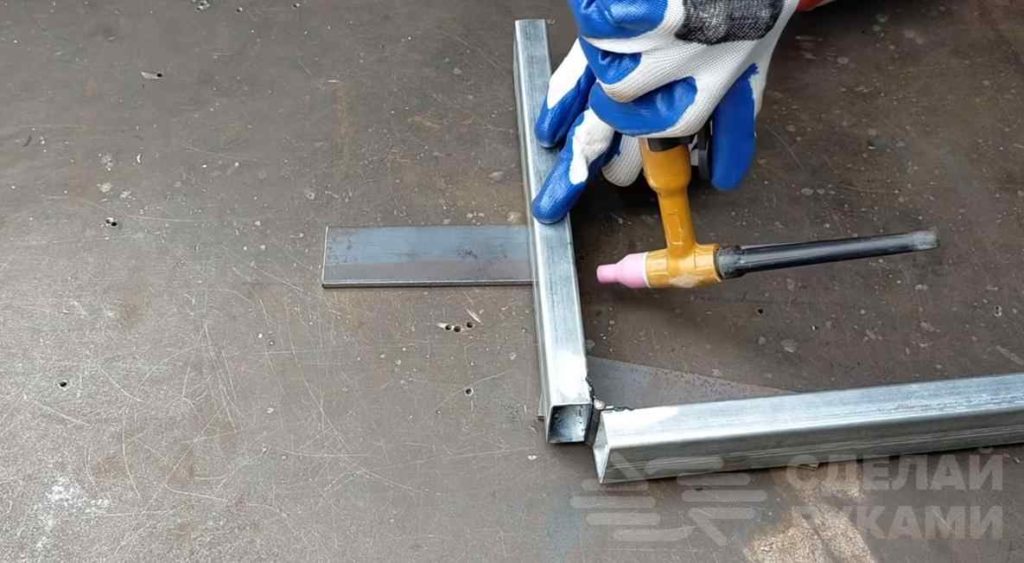

На следующем этапе отрезаем два куска прямоугольной профильной трубы и соединяем их друг с другом при помощи мебельной петли (привариваем ее).

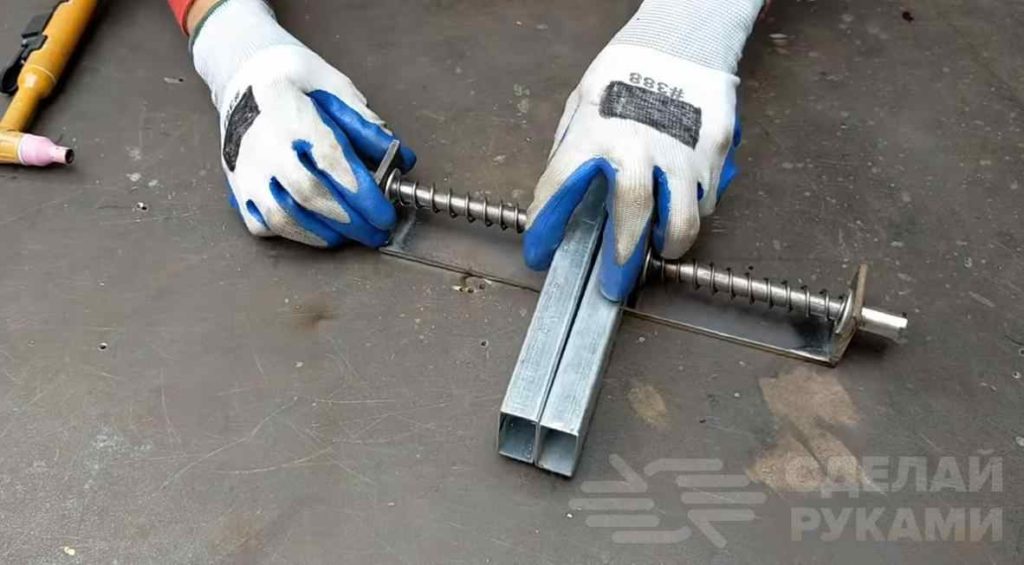

К профильным трубам автор приваривает металлические пластины, выставив их под прямым углом. К ним нужно приварить самодельные прижимы.

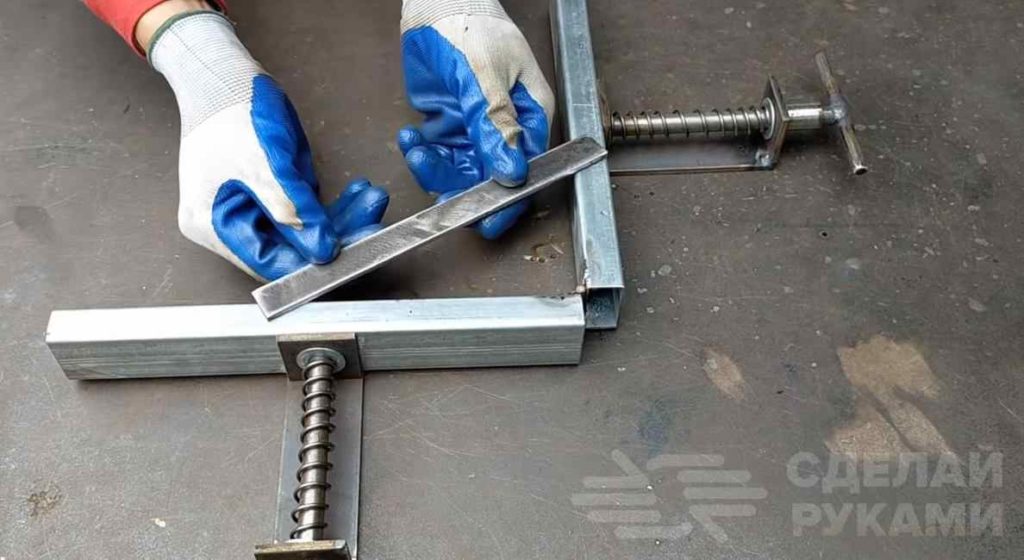

При помощи угольника выставляем профильные трубы под углом 90 градусов и фиксируем их в этом положении, закрепив сверху кусок металлической полосы.


После этого отрезаем четыре пластины и сверлим в них отверстия для крепления к верстаку. Привариваем к профильным трубам.


Подробно о том, как сделать кондуктор для сварки заготовок под углом 90 градусов, смотрите на видео. Обзор создан на основе авторского видеоролика с YouTube канала Kwando Technic.
