Как сделать витую трубу своими руками

Изготовление витой трубы методом холодной ковки — дело сложно и дорогостоящее. А если быть точнее, само оборудование и оснастки очень дорогие. Но альтернативный вариант есть.

В данном обзоре автор предлагает изготовить самодельную оснастку для проката заготовок и изготовления красивых витых труб.

Материалы необходимые для работы: ремонтный комплект для редуктора УШМ (болгарка), стальные прутки различного сечения, листовой металл.

Подготовка деталей

Для начала нужно большим шестерням из ремонтного комплекта задать необходимый угол заточки при помощи шлифовального станка.


Для этого установим на какой-либо болт подходящего диаметра шестерню и зажмём в дрель. Вращение дрели и вращение диска шлифовального станка не позволить криво сточить всю грань шестерни. Полученные ролики устанавливаем на валиках.

Основные этапы работ

Трубу необходимого диаметра размечаем в порядке, согласно руководству автора. Задаём необходимые углы прорезов для установки прокатных роликов.

Устанавливаем в прорези валики и соединяем их между собой квадратными прутками большого диаметра с помощью сварки.



Всю нашу конструкцию нужно установить на торсион. Эта вещь автоматически опускается по направляемой рельсе станка для холодной ковки и придаёт трубе витую плоскость.

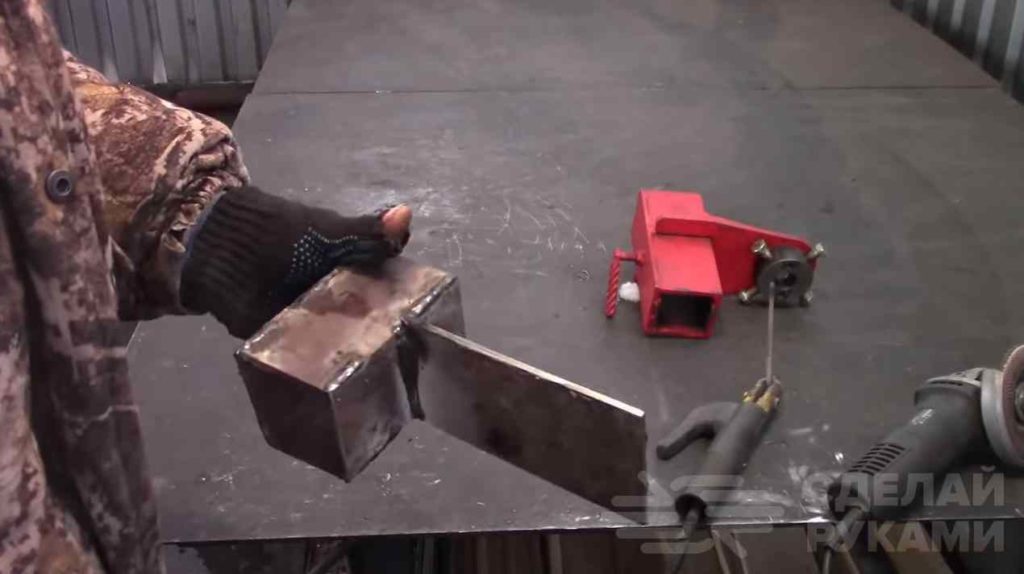

Сам торсион продаётся в магазинах или изготавливается на заказ. Его вполне можно изготовить самому. Для этого из толстого листового железа сваривается квадратная труба, размерами чуть больше направляемой рельсы.


К ней приваривается перпендикулярно пластина из того же железа и проделывается отверстие для прохода трубы.

Устанавливаем наше прокатное устройство на торсион и провариваем сваркой. Для больше надёжности торсиона установим упорные уголки.

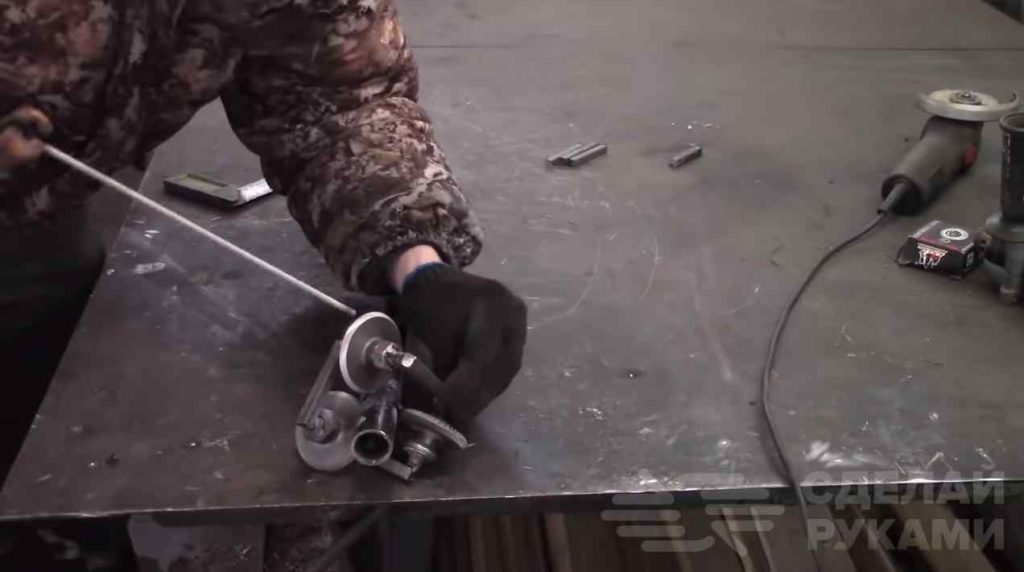

Проверяем нашу установку. Если всё сделано правильно, то торсион будет опускаться и вместе с ним будут прокручиваться ролики.

Данный обзор создан на основе видеоролика с YouTube канала Холодная ковка 70rus. Подробное исполнение и необходимые размеры на видео ниже.
