Как сделать насадку-ножницы для электродрели

Резка листового металла — занятие трудоёмкое, особенно если приходится резать листы большого формата вручную. Для их резки в условиях мастерской обычно используют автоматические ножницы по металлу. Изготовить этот инструмент можно в виде насадки на дрель.

Для работы потребуются следующие материалы: обрезок стальной трубы, куски круглой арматуры, шпилька, пара подшипников и листовая сталь толстого формата.

Из инструментов понадобится в основном сверлильный и отрезной (болгарка) станки, а также понадобится горн для закалки режущих ножей.

Первым делом приступаем к изготовлению эксцентриков. Для этого отрезаем от шпильки отрезок необходимой длины и снимаем резьбу, при помощи вращения и обточки болгаркой.

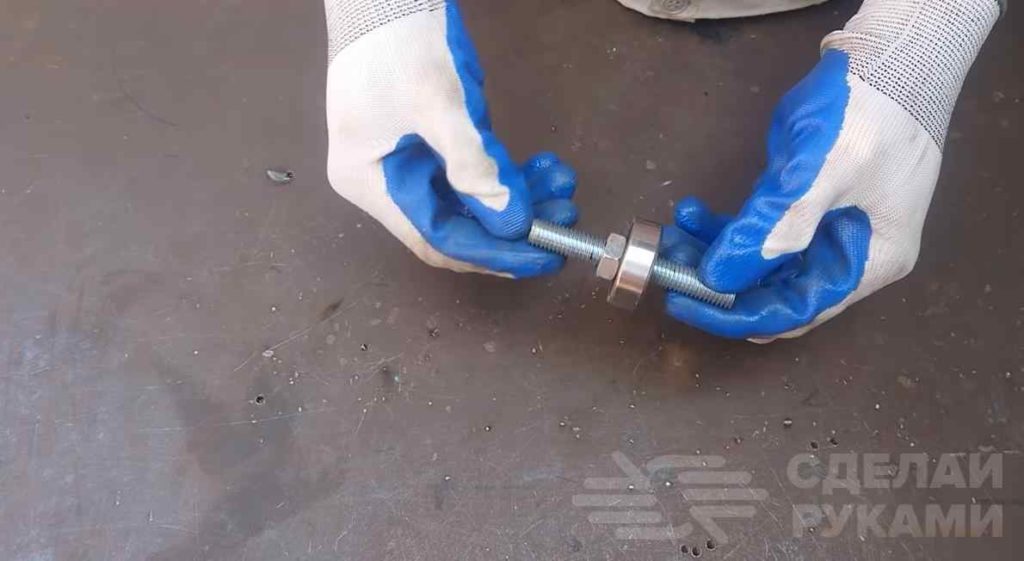

Примеряем подшипник необходимого диаметра. Для второго (большего) подшипника берём кусок арматуры и закрепляем его при помощи сварки в подшипник.

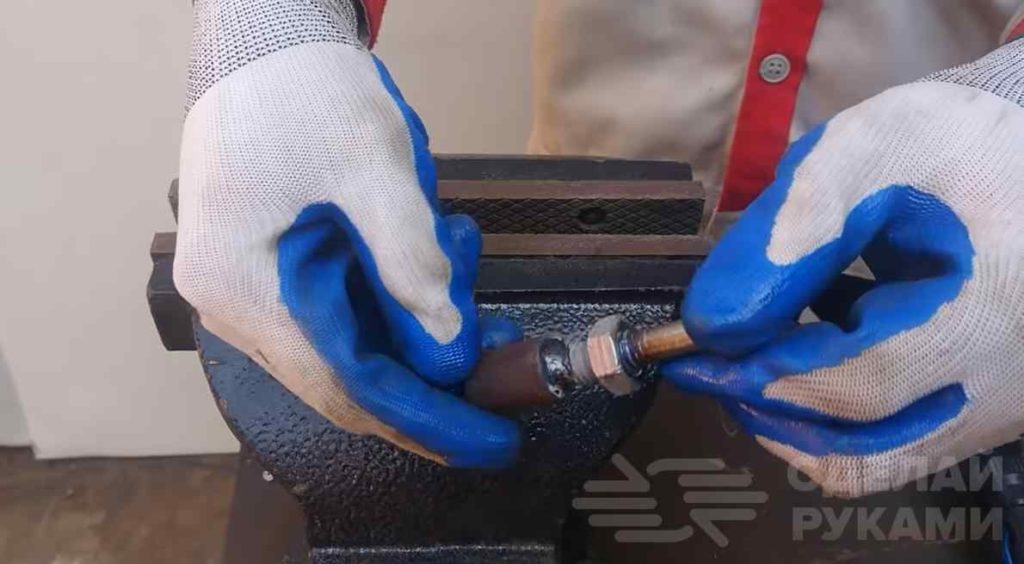

Малый подшипник с приваренным валиком устанавливаем с одной стороны арматуры со смещённым центром и прихватываем. Также поступаем и с обратной стороны арматуры, только без подшипника.


Основные этапы работ

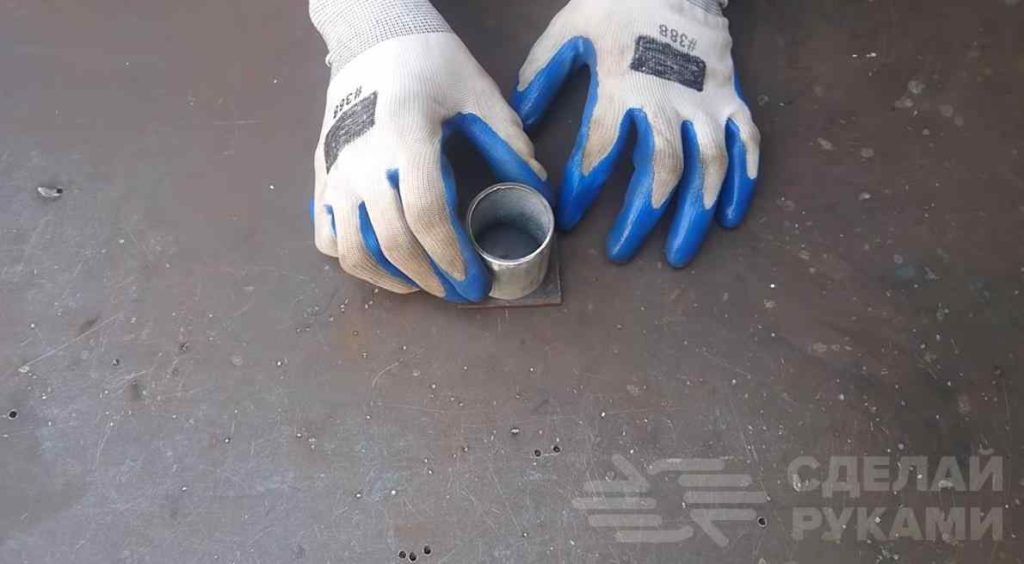

Корпус для механизма изготавливаем из кусочка круглой трубы, равной по внутреннему диаметру большому подшипнику механизма. Завариваем с одной стороны при помощи железной пластины, и размечаем прорезь для ножей.



Сама прорезь должна находиться посередине пластины и заглублена. С одной стороны, перпендикулярно прорези, привариваем удлиненную гайку, а с обратной стороны два болта с гайками для крепления упора.

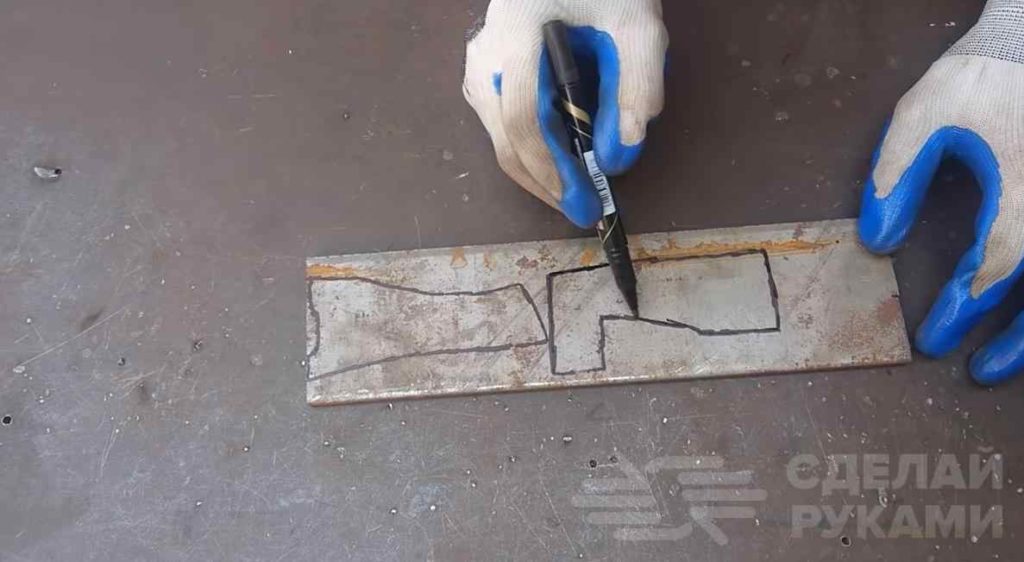

Изготовление ножей, наверное, самая трудоёмкая задача. Из толстого листа металла вырезаем две заготовки, придерживаясь чертежа. Раскаляем край и загибаем под нужным углом.

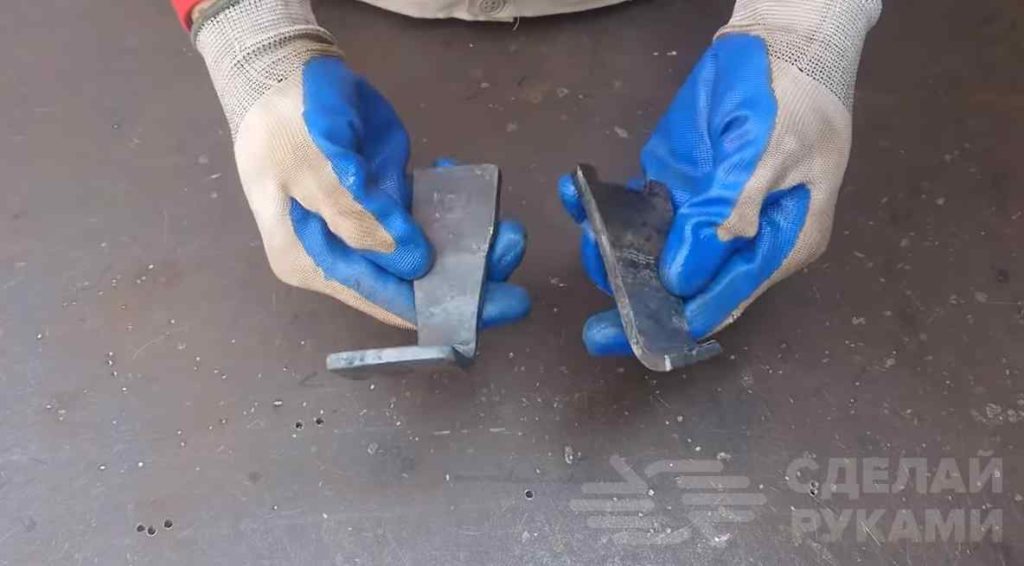

Зачищаем всё шлифовальным диском и примеряем. Если всё обработано правильно, то сходиться ножи должны в одной плоскости. Опять раскаляем обе заготовки и закаляем в масле.

Для изготовления рамки крепления будем использовать полосу металла. Для этого отрезаем два отрезка, один из которых будет хомутом для затяжки на дрели, а второй — планкой крепления.

В планке просверлим два отверстия и соединим их с корпусом, на заранее приготовленные болты. Хомут одеваем на дрель, и затягиваем болтовым соединением.

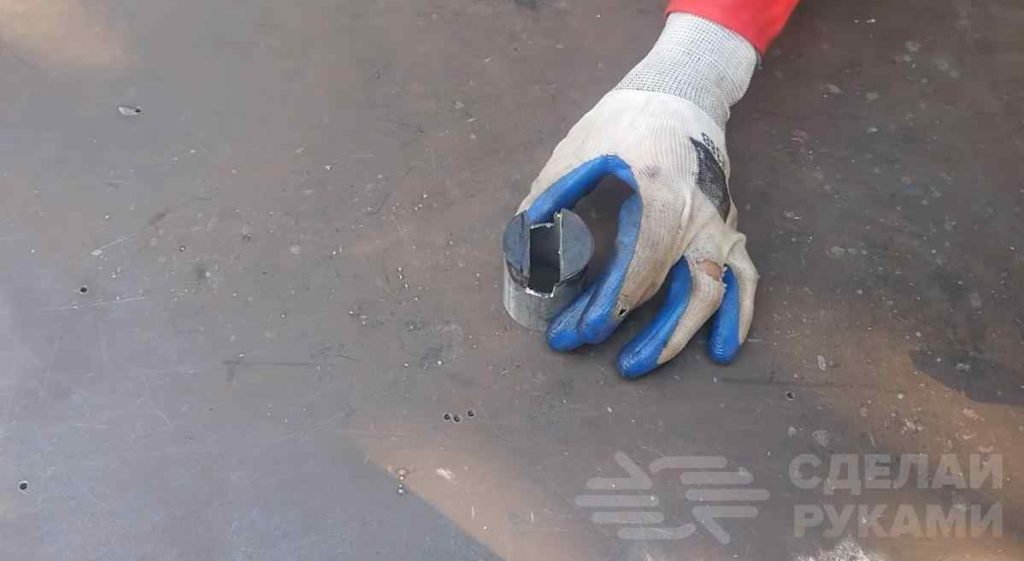

Ножи вставляем в прорезь и проверяем соосность. Привариваем один из ножей к корпусу, а второй оставляем свободно двигаться. Просверливаем отверстие через оба ножа и соединяем их шпилькой.

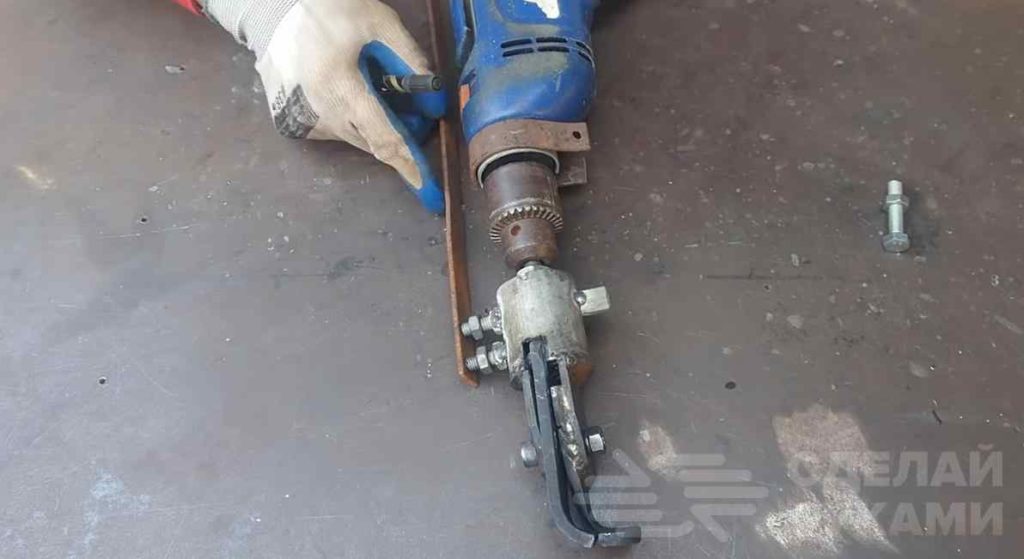

Подключаем всю самоделку к дрели и проверяем работоспособность. Окрашивание производится в любой понравившийся цвет.

Подробное изготовление и показательная подготовка ножей на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Kwando Technic.
