Хитрое крепление для ручного зажима

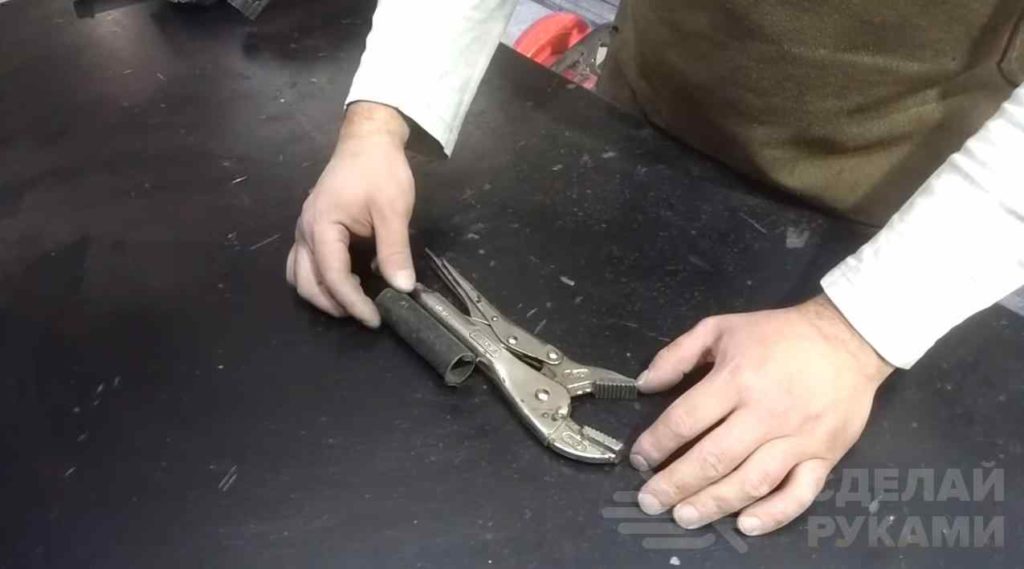

При помощи простого крепления можно использовать ручной зажим (зажимные клещи) в вертикальном положении. Данная самоделка пригодится, если под рукой нет тисков.

Само крепление очень просто изготовить своими руками. Для этого можно использовать ненужные обрезки металла, которые без проблем найдутся в домашней мастерской.

Первым делом необходимо отрезать кусок металлической трубки. Делаем разметку и болгаркой прорезаем паз.


Рекомендуем также прочитать статью: как изготовить самодельные съемные «насадки» для зажимных клещей. Это приспособление позволит расширить штатные возможности ручного зажима.

Основные этапы работ

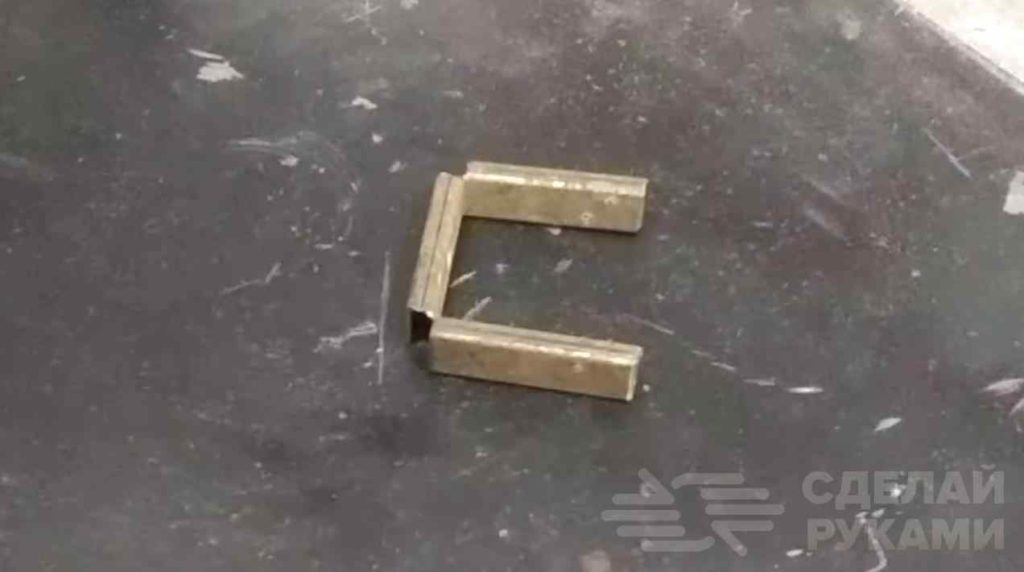

На следующем этапе потребуется кусок профильной трубы. Размечаем заготовку и делаем болгаркой два надреза. Потом сгибаем профтрубы буквой «П». Места сгиба завариваем.


К верхней губке привариваем шайбу, а к нижней гайку — в нее вкручиваем шпильку. Сварные швы зачищаем болгаркой.

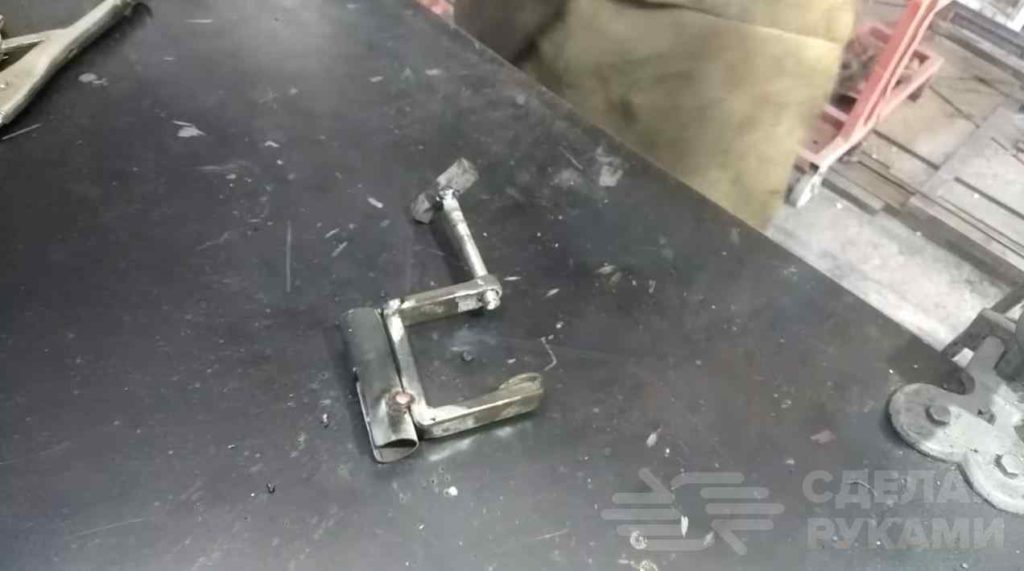

Далее к нижней части шпильки необходимо будет приварить кусок квадратного прутка или просто кусок арматуры. К П-образной детали автор приваривает круглую трубу.


Таким образом, у нас получилась самодельная струбцина с посадочным местом для зажимных клещей. Приспособа крепится к верстаку, а в трубу вставляется сам зажим.

Подробно о том, как сделать своими руками хитрое крепление для ручного зажима, вы можете посмотреть на видео ниже.
