Универсальные быстрозажимные тиски для слесарных работ

Хорошие тиски для слесарных работ можно изготовить своими руками из обрезков металла, которые часто валяются без дела в гараже и мастерской.

Причем в данном обзоре автор показывает, как сделать универсальные тиски, которые можно использовать как стационарно — на рабочем столе, так и на сверлильном станке.

Первым делом необходимо из кусков металла нарезать все заготовки, которые понадобятся для изготовления тисков.

После этого делаем разметку, согласно созданного чертежа, и сверлим в заготовках крепежные отверстия.

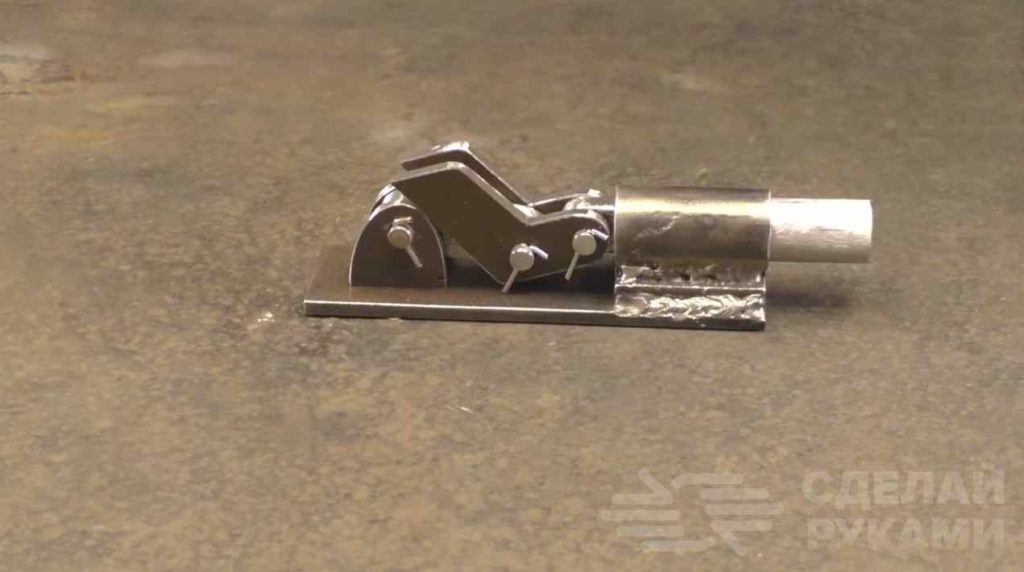

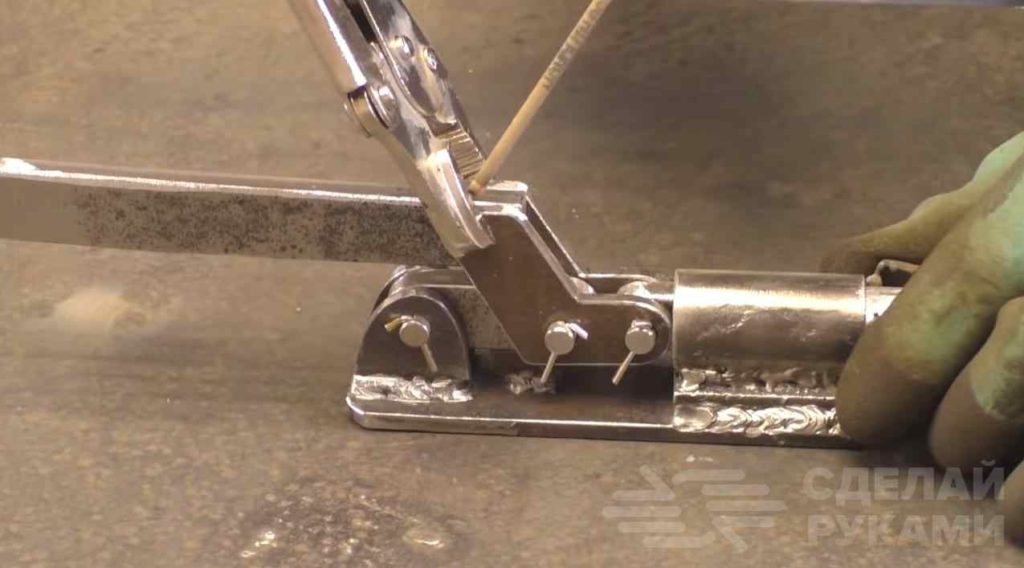

Из подготовленных мелких деталей собираем быстрозажимной механизм тисков. В данном случае нам потребуется сварка.



Рекомендуем также прочитать статью-обзор: как сделать своими руками простую быстрозажимную струбцину-тисы из обрезков металла.

Основные этапы работ

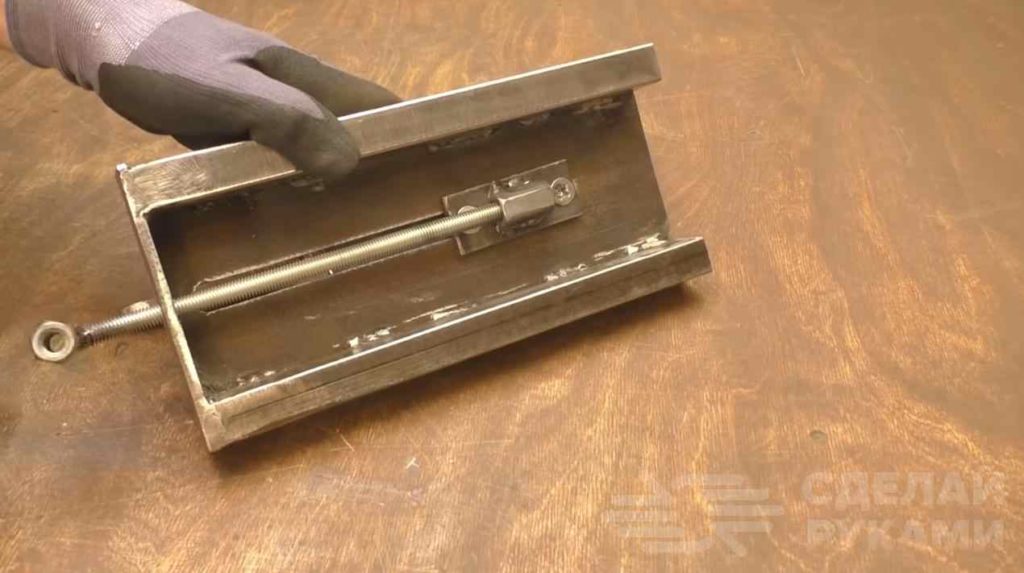

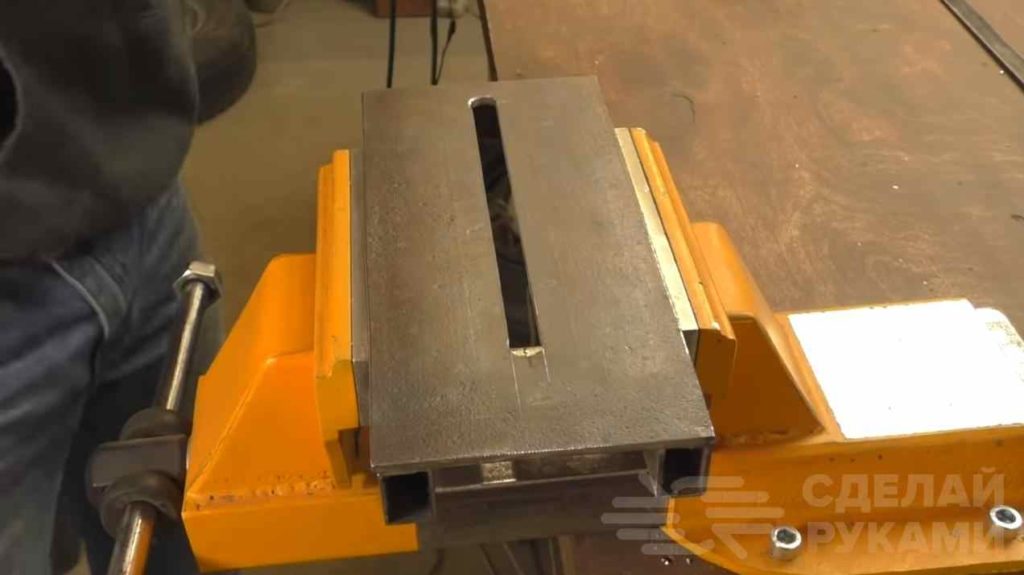

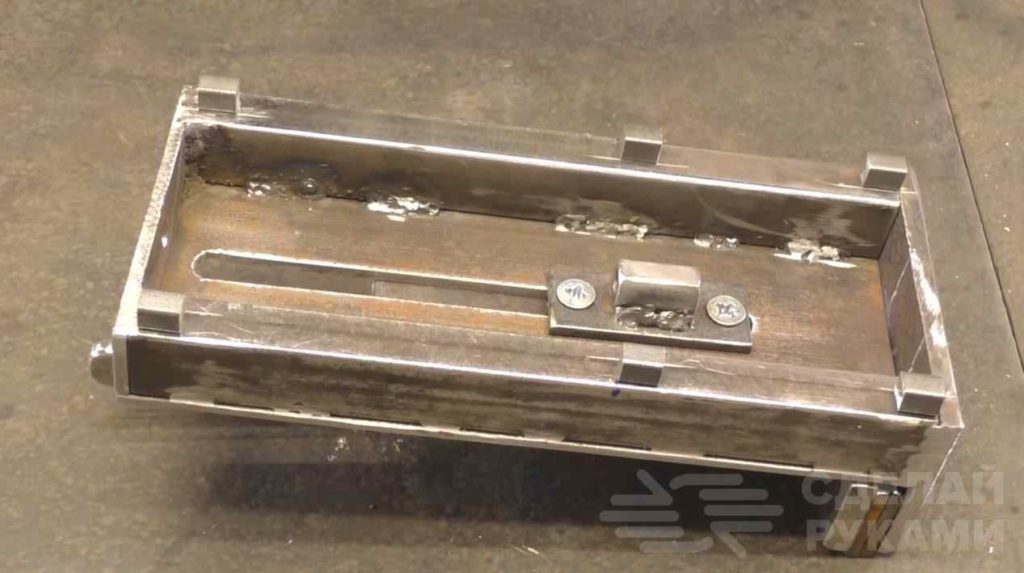

На следующем этапе из профильных труб и листового металла мастер сваривает основание. В верхней пластине нужно сделать прорезь подходящей длины.


После этого устанавливаем быстрозажимной механизм на основание — он должен свободно перемещаться по всей длине паза.


К нижней части подвижной площадки привариваем удлиненную гайку, которая служит направляющей для винта (резьбовой шпильки).

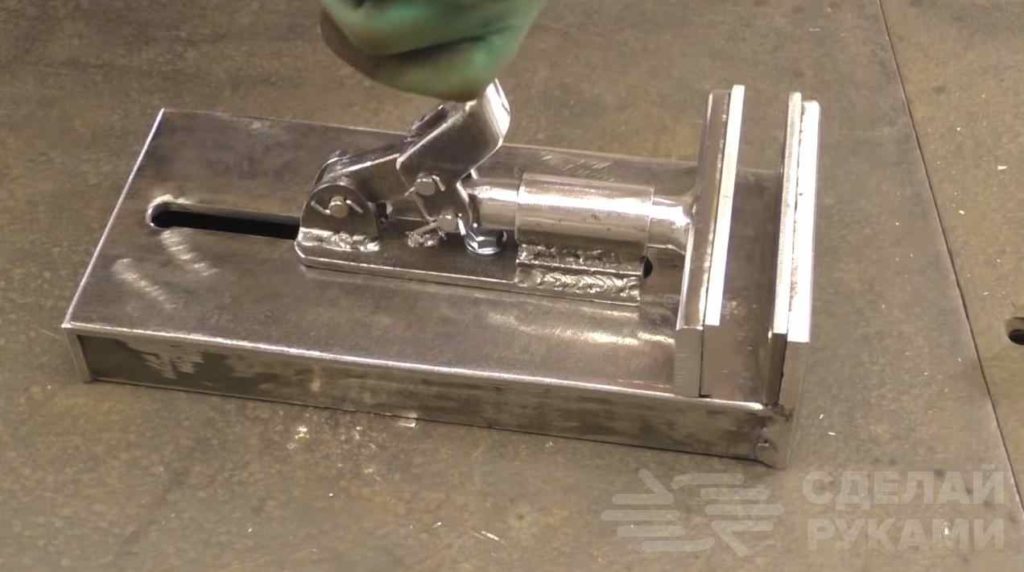

Затем останется только сделать подвижную и неподвижную прижимные губки, а также приварить куски квадрата к профильным трубам.



Зачищаем сварные швы, и самоделка готова. Максимальная ширина захвата этих тисков составляет 120 миллиметров.

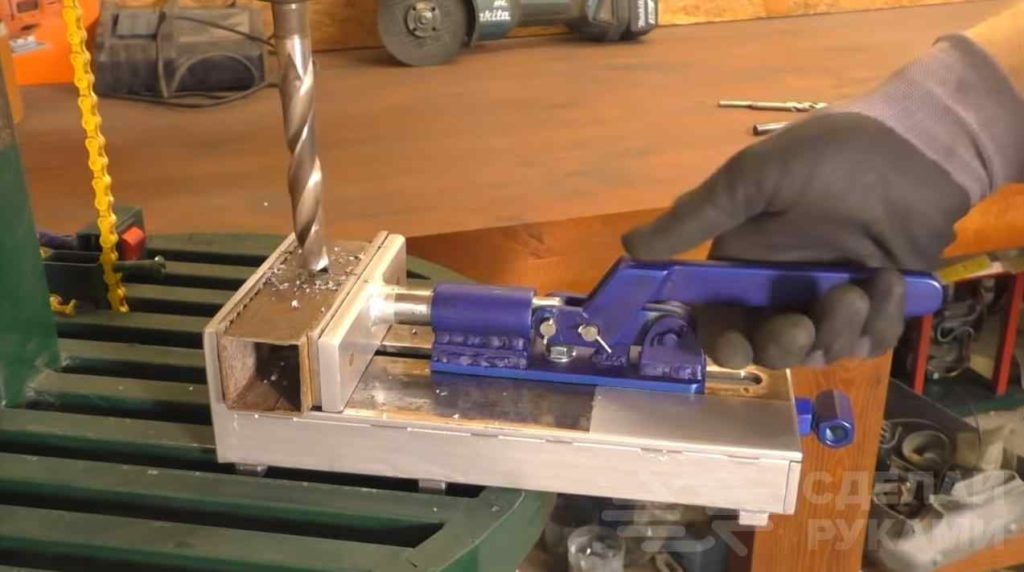

Кусочки квадрата служат как фиксаторы — не дают тискам сдвигаться ни вправо, ни влево на рабочем столе сверлильного станка во время сверления заготовок.

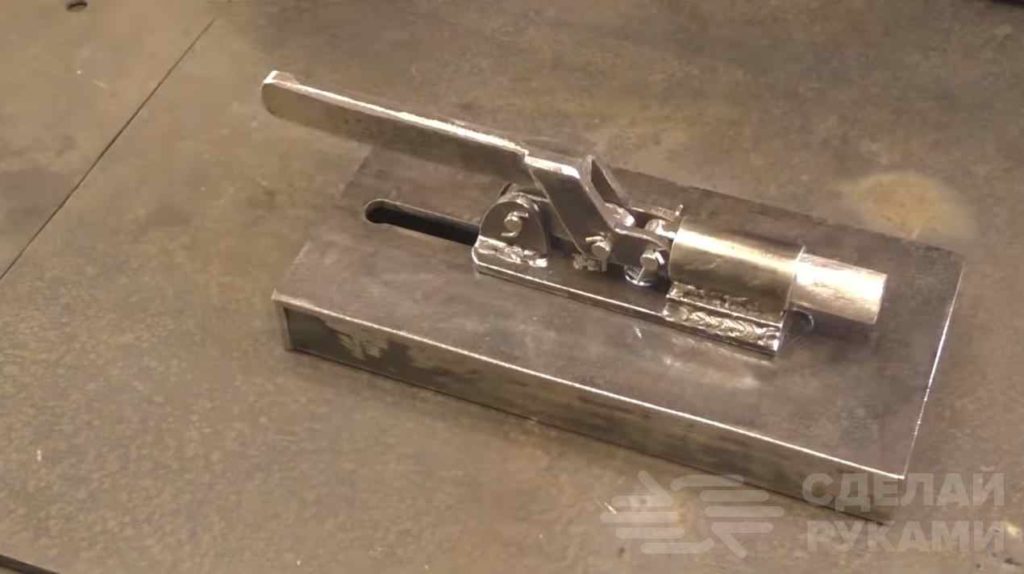

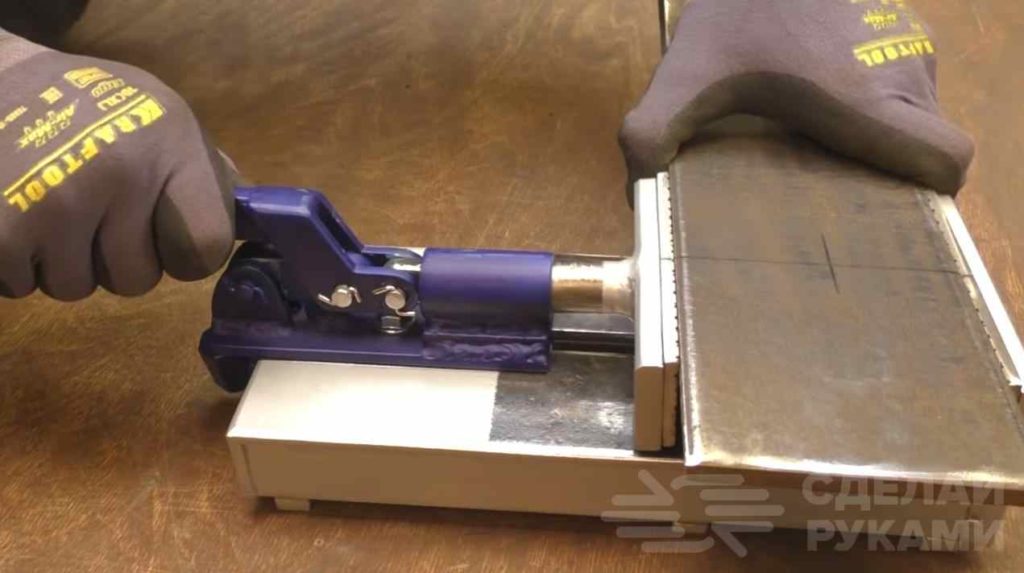

Зажим обрабатываемой детали не требует каких-то лишних телодвижений и усилий, поскольку производится не за счет затягивания резьбы (с помощью резьбы настраивается только приблизительно требуемое расстояние), а простым нажатием на рычаг.


Подробно о том, как сделать универсальные быстрозажимные тиски для слесарных работ, можно увидеть на видео ниже. Обзор подготовлен на основе видеоролика с YouTube канала Workshop Diy.
