Самодельный станок для рубки квадратных прутков

В данном обзоре рассмотрим простой самодельный станок, который предназначен для рубки металлических квадратных прутков сечением 10*10 мм. Можно сделать станок под квадрат меньшего сечения.

Казалось бы, зачем «изобретать велосипед», когда квадратные прутки без проблем можно порезать болгаркой с отрезным диском?

Конечно, все это можно сделать с помощью УШМ. Но дело в том, что ситуации бывают разные, и не всегда это возможно. Самая банальная — нет электричества.


Или, например, может быть ситуация, как у автора — в доме спит маленький ребенок, и шум от болгарки его разбудит.

Поэтому, собственно, и было принято решение сделать приспособу, которая работает эффективно и самое главное — намного тише, чем УШМ.

Основные этапы работ

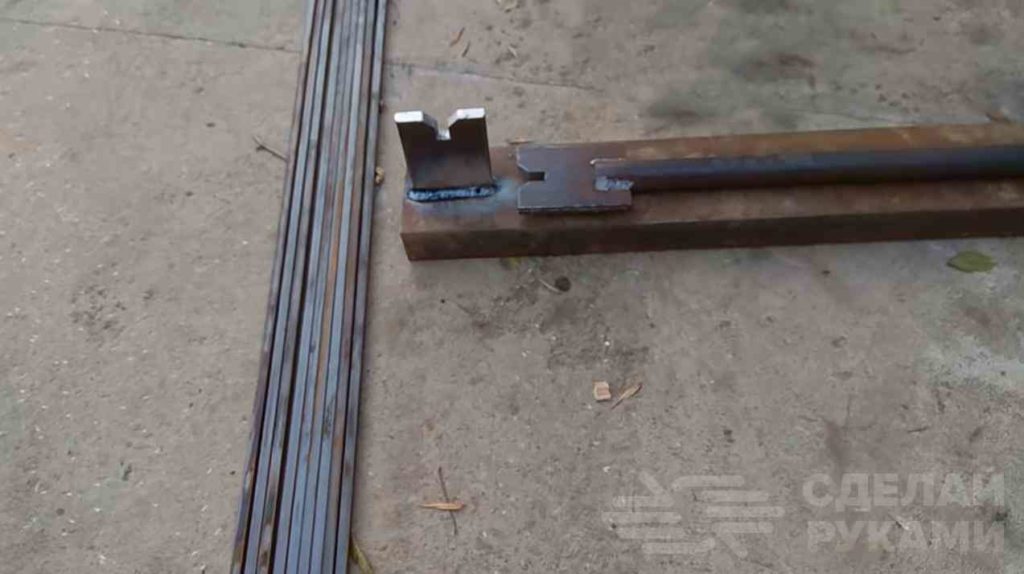

В конструктивном плане это приспособление довольно простое — представляет собой станину (основание) и ручку. Причем подвижным элементом является именно рукоятка.

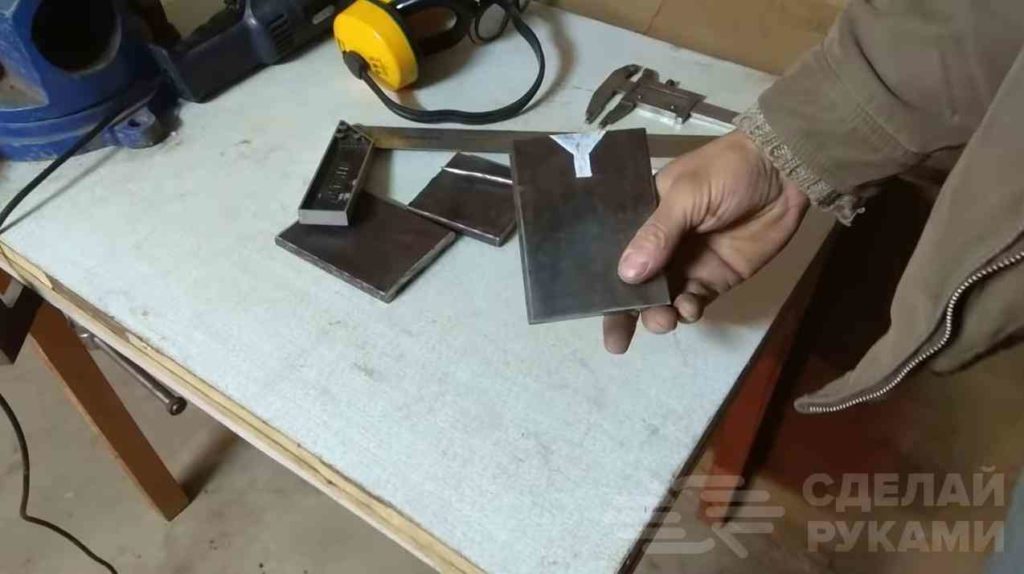

В качестве станины выступает кусок швеллера. Для изготовления элементов, которые будут перекусывать квадратный пруток, автор использует две пластины толщиной 10 мм.


Нужно сделать разметку и в каждой заготовке вырезать с помощью болгарки паз для квадратного прутка.

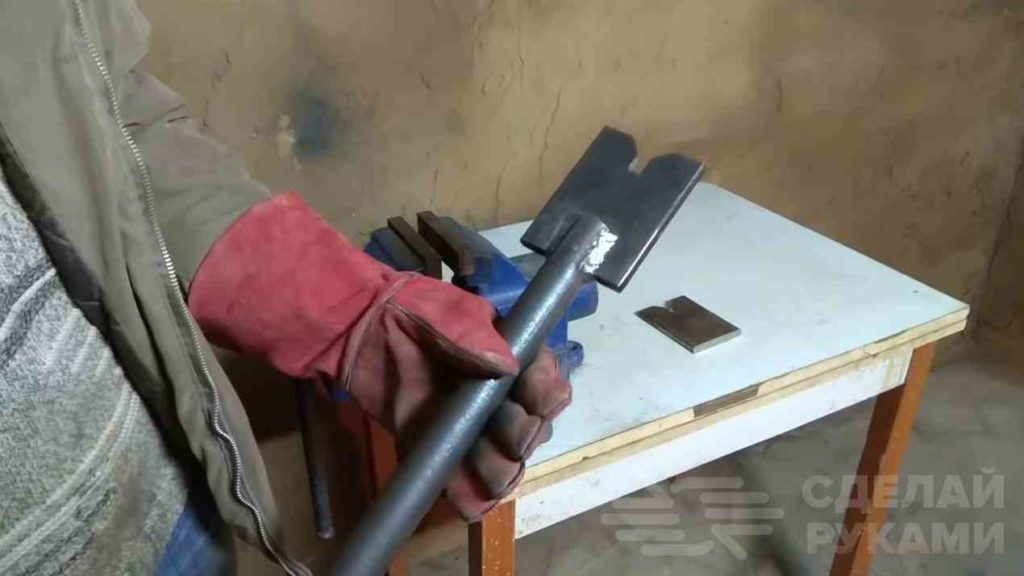

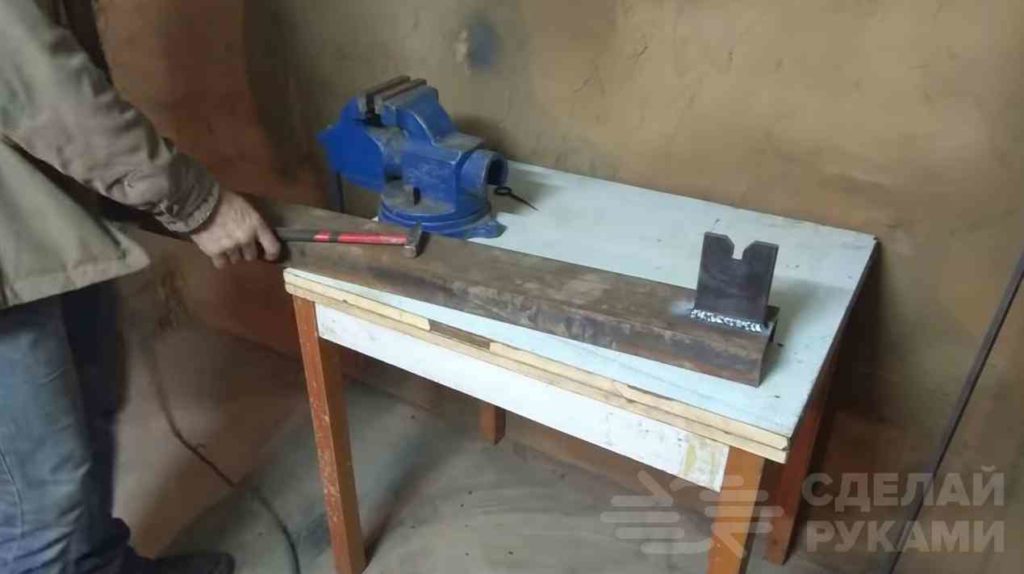

Одна из этих деталей приваривается к основанию, вторая — к рукоятке, в качестве которой выступает кусок круглой трубы. Сварные швы нужно будет зачистить, и можно использовать приспособу по назначению.



Подробно о том, как изготовить самодельный станок для рубки квадратных прутков, можно посмотреть на видео.
