Быстрозажимные ваймы из остатков профильной трубы

Ваймы можно использовать не только для склейки мебельных щитов, но также, чтобы разметить большое количество заготовок.

Например, вам необходимо сделать разметку на нескольких досках — зажимаем их ваймами и размечаем. Это очень удобно и позволяет сэкономить время.

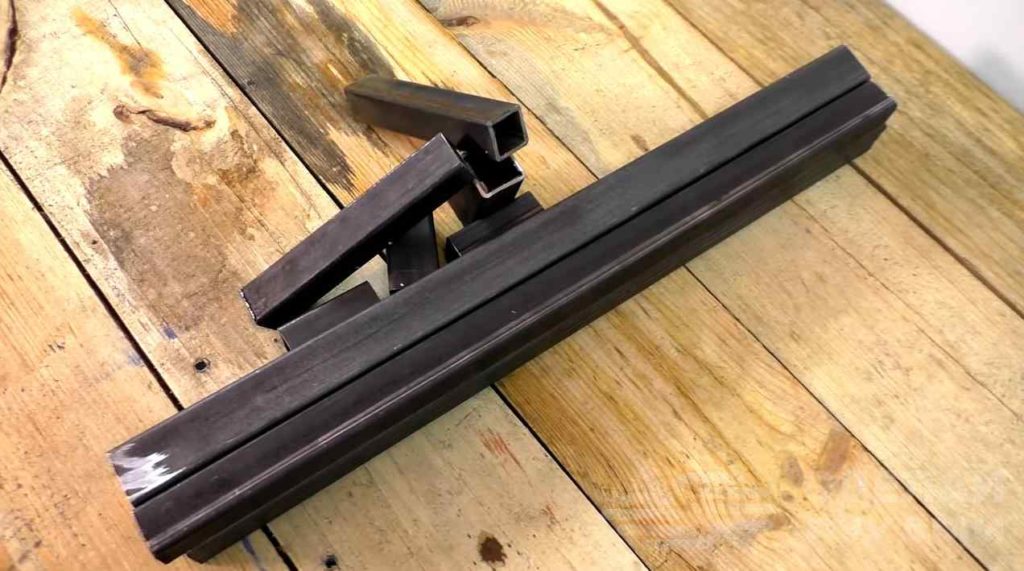

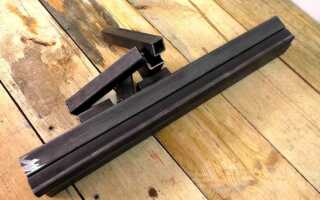

Изготовить быстрозажимные ваймы можно своими руками из остатков профиля разного размера. В данном случае используется квадратная профильная труба. И первым делом нужно будет отрезать заготовки подходящей длины.


Рекомендуем также прочитать статью-обзор: как сделать своими руками простые быстрозажимные струбцины из обрезков фанеры. Изготовить эти столярные струбцины так же просто, как и быстрозажимные ваймы.

Каждая вайма состоит из 2-х отдельных частей, грубо говоря — внутренней и наружной, которые соединены между собой при помощи жесткой пружины (автор использует автомобильную пружину).

Основные этапы работ

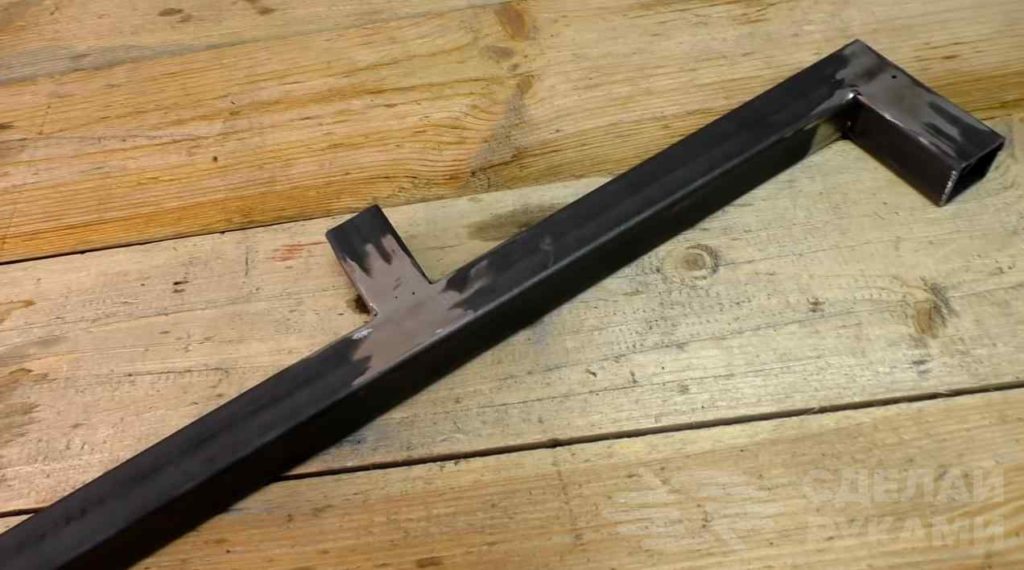

На следующем этапе приступаем к изготовлению вайм. Сначала автор делает наружные части: к длинной заготовке привариваются две короткие (одна на конце, вторая — примерно посередине).

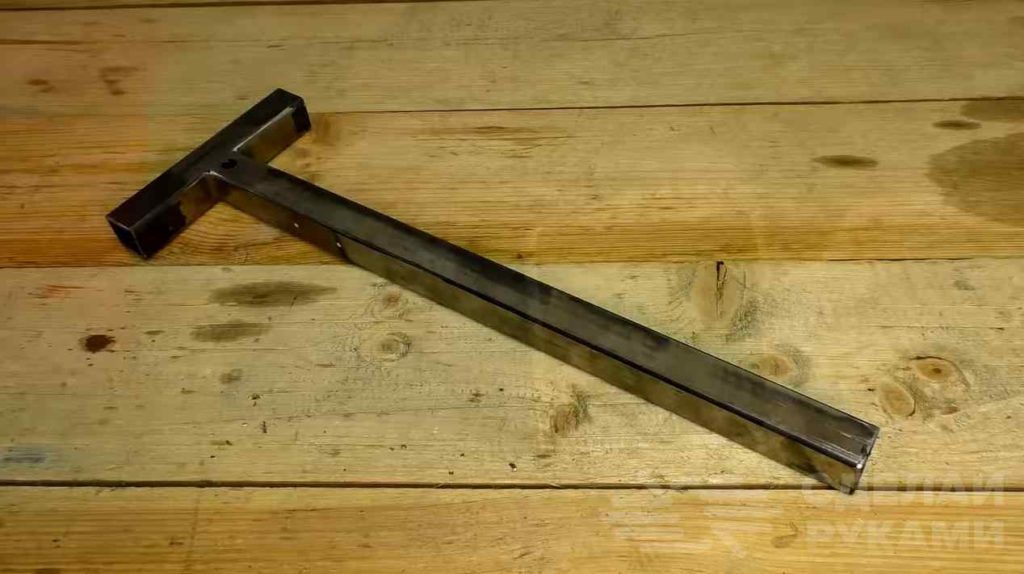

После этого изготавливаем внутреннюю часть ваймы. Данная деталь имеет Т-образную форму. Далее и в первой, и во второй детали необходимо просверлить отверстия.

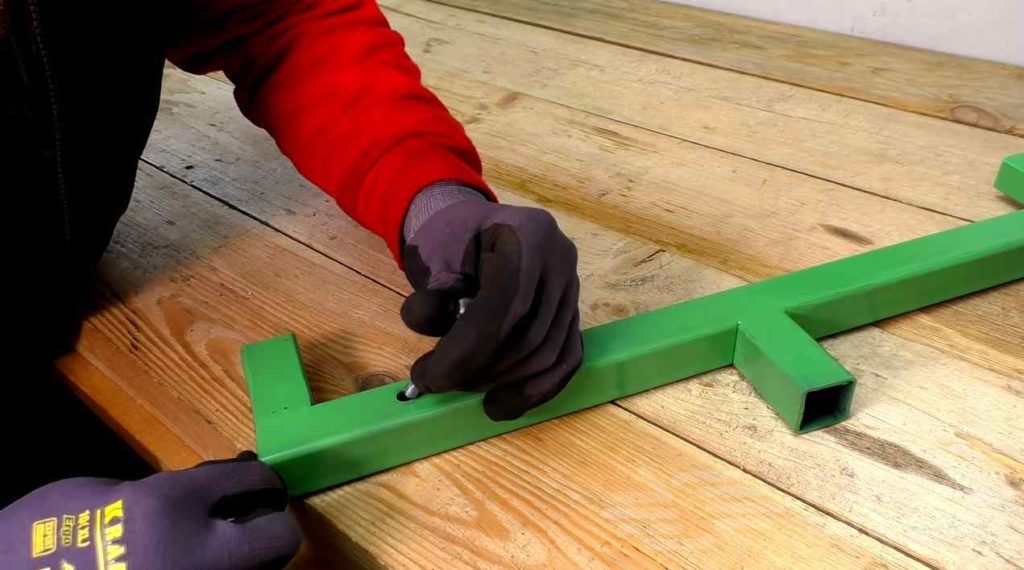

Затем останется только покрасить и соединить обе части между собой при помощи жесткой пружины. Концы пружины фиксируются болтами с гайками.


Подробно о том, как сделать быстрозажимные ваймы из остатков профильной трубы, можно посмотреть на видео ниже. Этот обзор создан на основе авторского видеоролика с YouTube канала «Кучер Сечет».
