Шиберные задвижки для циклона из фанеры и ПВХ трубы

Многие мастера давно уже обзавелись циклонами. Однако одно дело — если подключить к нему один станок и забыть, и совсем другое — постоянно подключать разные шланги от разных станков.

Чтобы не переставлять каждый раз эти шланги, автор решил сделать простые шиберные задвижки для циклона из кусков фанеры и ПВХ трубы.

Советуем также прочитать: как сделать стул для мастерской из колесного диска, ступицы и домкрата.

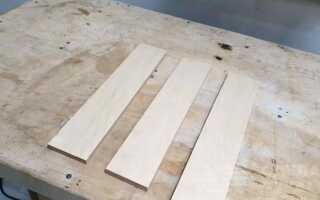

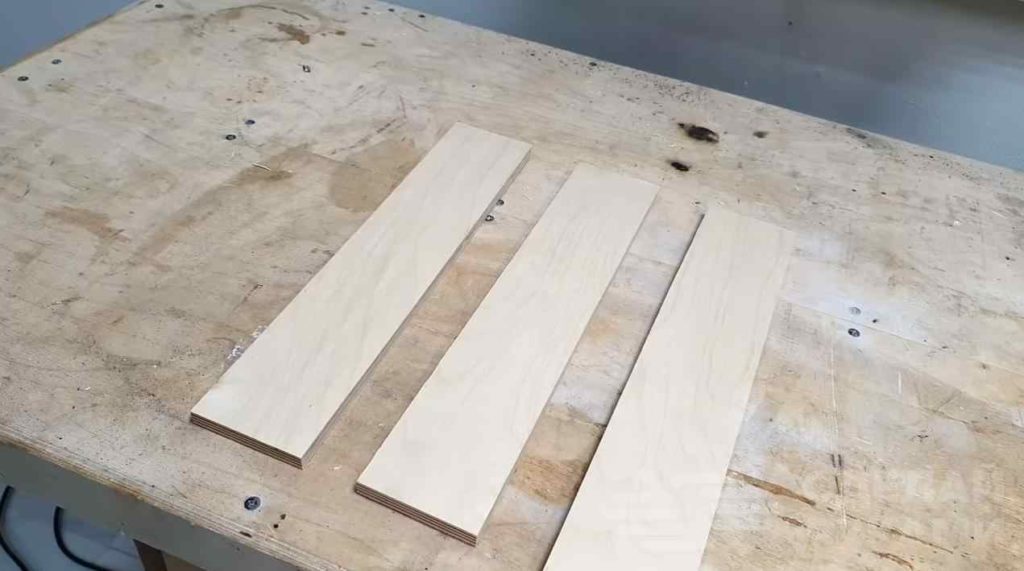

Первым делом отпиливаем от листа фанеры три одинаковых полосы. Размеры — примерно на глаз.

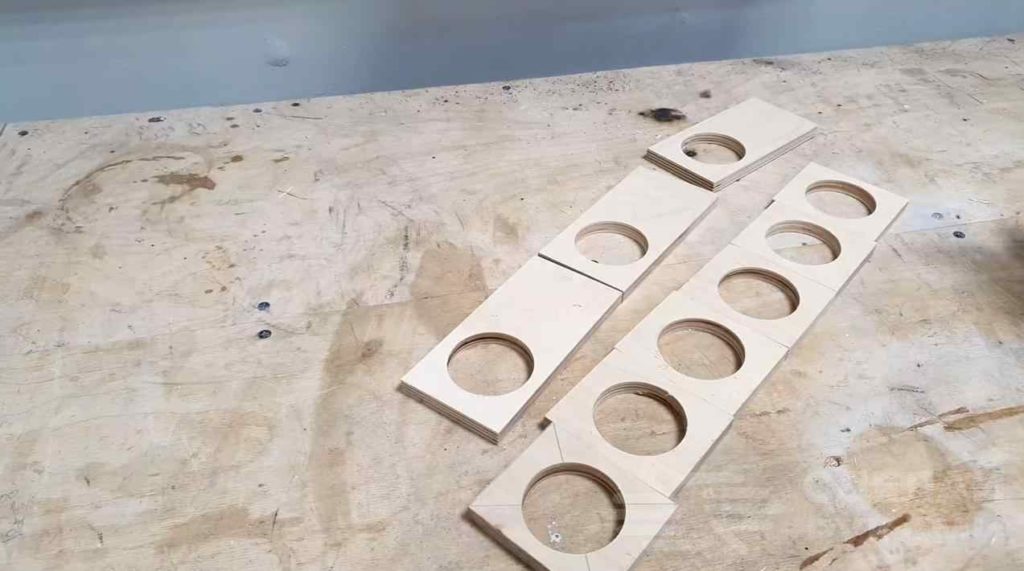

Далее распиливаем их на три прямоугольных и шесть квадратных заготовок, в которых необходимо просверлить отверстия под диаметр ПВХ трубы (50 мм).

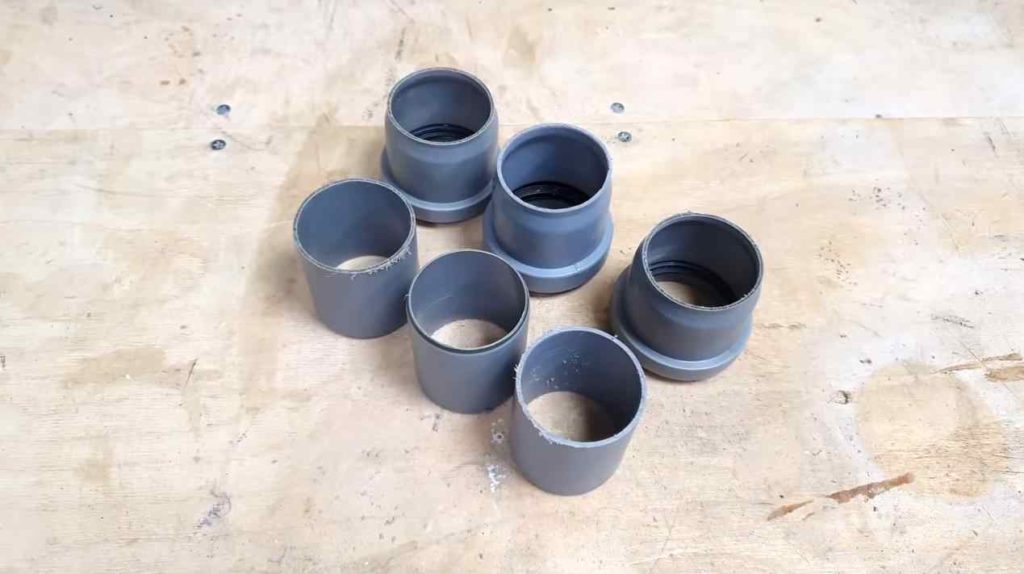

Также необходимо будет отрезать шесть кусков ПВХ трубы: три куска — с раструбом и три — без раструба.


Читайте также: как самостоятельно сделать сепаратор-стружкосос из бака советской стиралки. Это очень полезная приспособа для мастерской.

Основные этапы работ

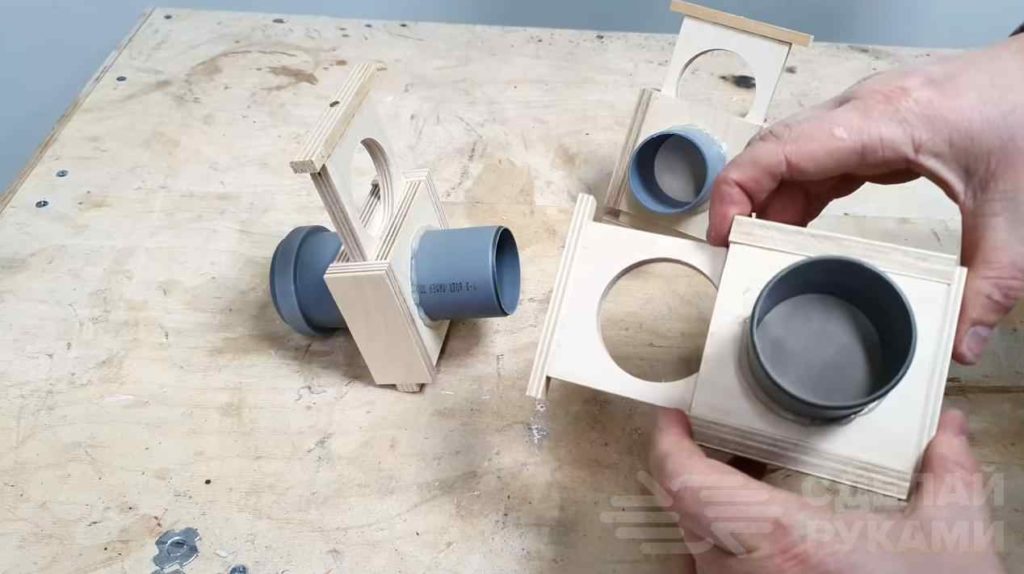

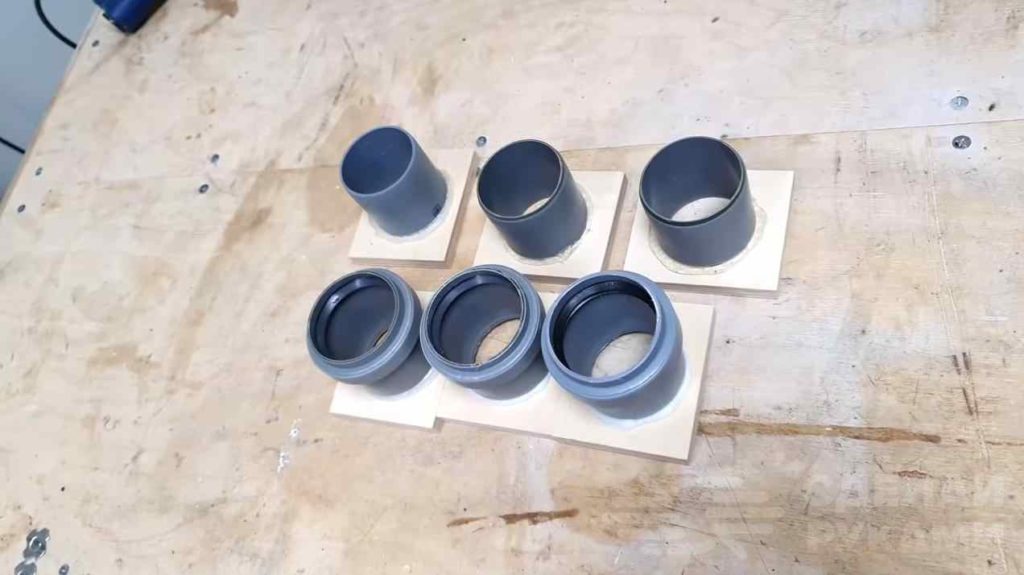

На следующем этапе вклеиваем отрезки пластиковой трубы в квадратные заготовки из фанеры. При помощи двух брусочков соединяем друг с другом части корпуса задвижки.

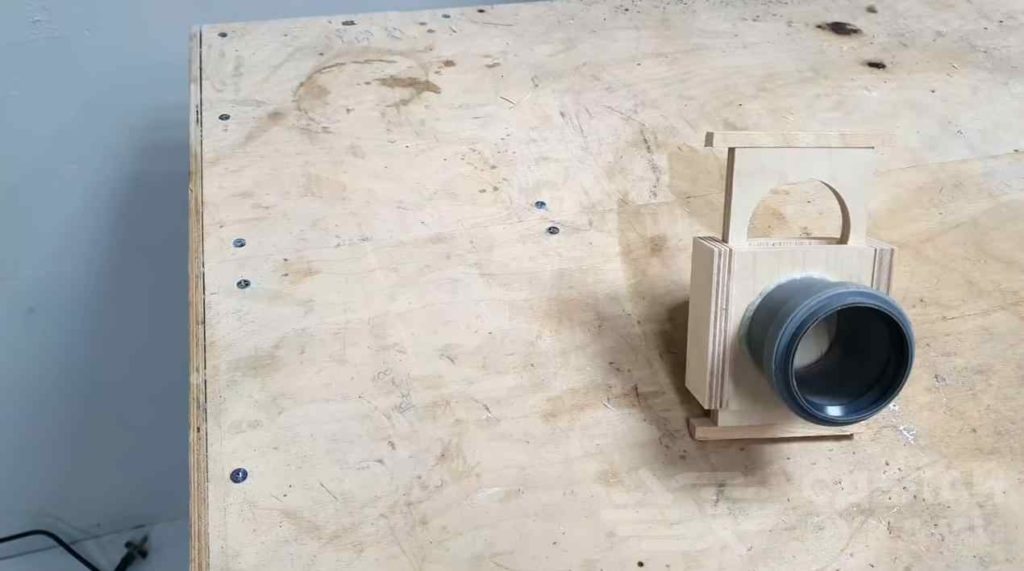

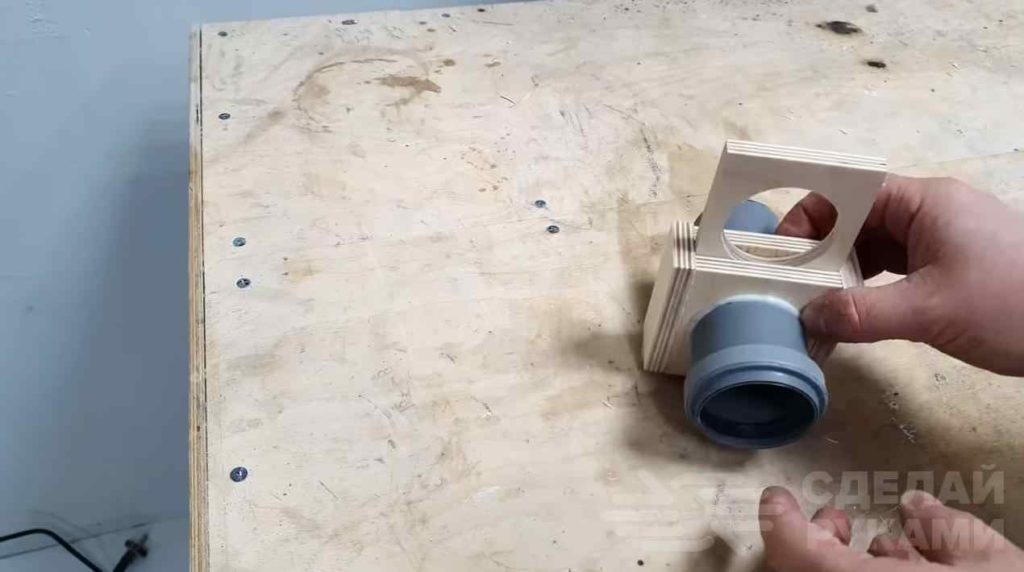

Между ними помещается сама задвижка — прямоугольный кусок фанеры с отверстием. По торцам этой задвижки автор крепит кусочки фанеры, чтобы удобнее было за нее браться.

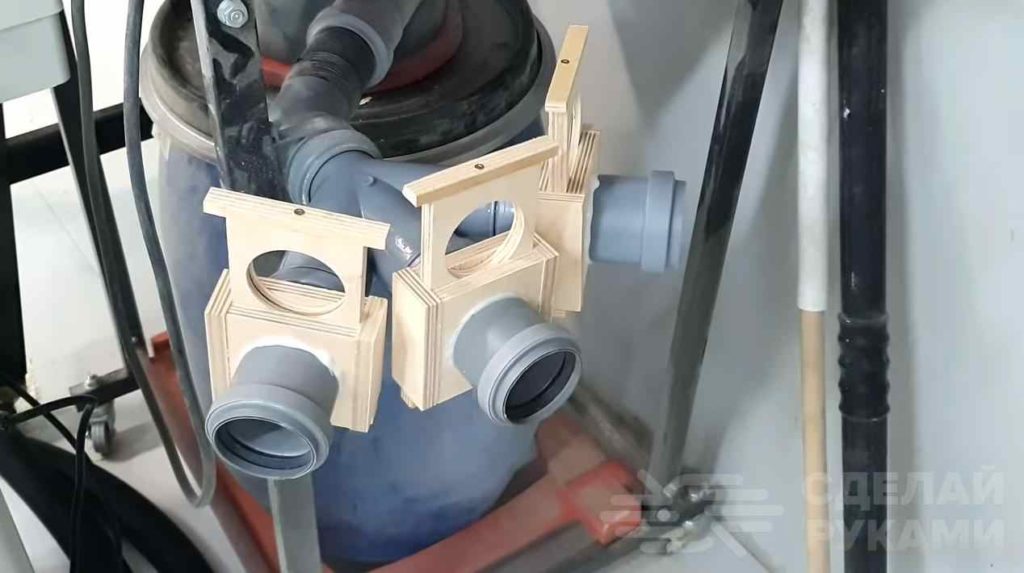

Аналогичным образом изготавливаем две остальные задвижки. К циклону присоединяем пластиковый тройник, а к нему — шиберные задвижки.



Советуем ознакомиться со статьей: как своими руками собрать строительный пылесос из хлама.

Подробно о том, как изготовить такие задвижки, смотрите на видео ниже. Данной идеей поделился автор YouTube канала Crazy Workshop.
