Самозажимные настольные тисы из металла своими руками

Для быстрой фиксации небольших заготовок, которым не требуется сильный зажим, автор предлагает изготовить своими руками тисы с усиленными пружинами.

Для работы потребуются следующие материалы: квадратные трубы разного сечения, уголок нужного размера, пара усиленных пружин, болты с гайками и небольшой стальной пруток. Из инструмента потребуется дрель и УШМ (болгарка), разметочный инструмент.

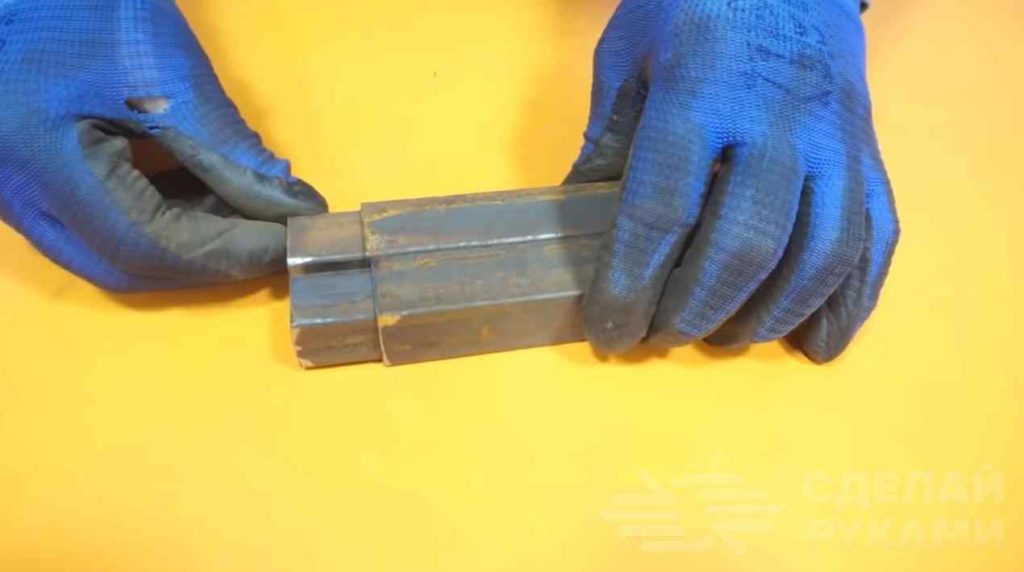

Первым делом приступаем к изготовлению движущейся части и направляющей. Для начала нужно отрезать от квадратной трубы два одинаковых отрезка и два отрезка покороче.

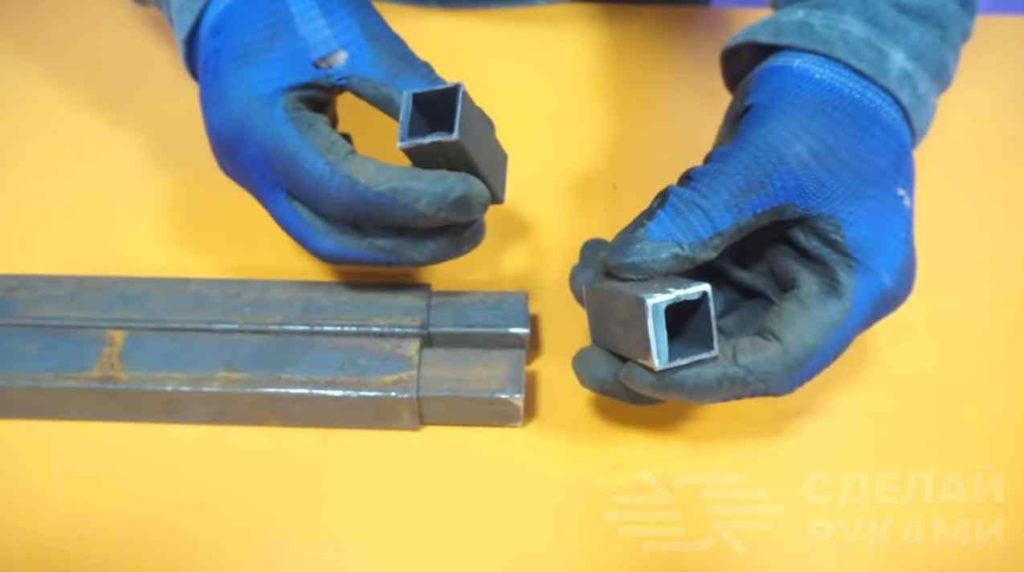

Из трубы меньшего размера отрезаем более короткие отрезки и два маленьких отрезка. От стального уголка отрезаем два идентичных кусочка.

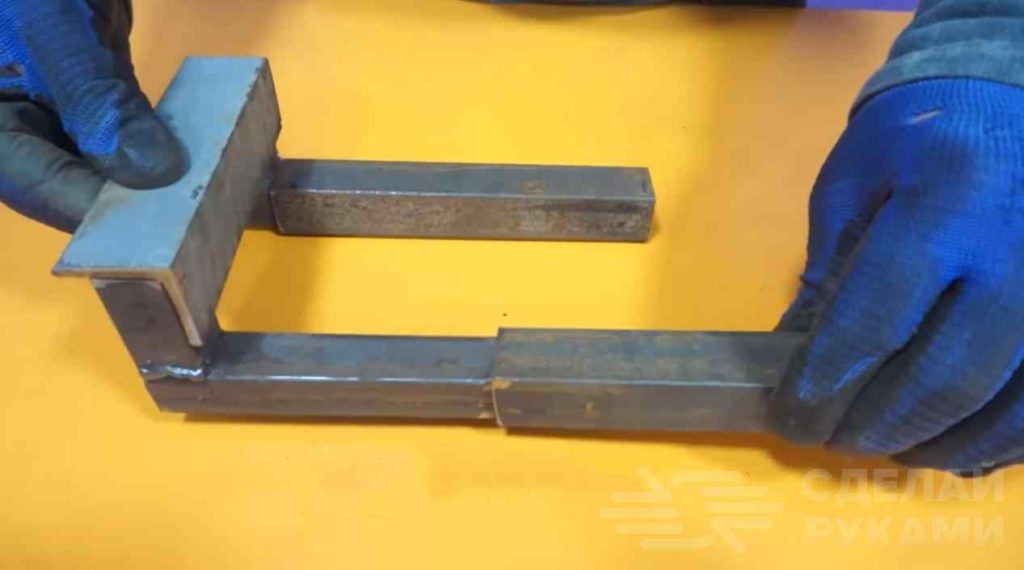

Приставляем к направляющим трубам большего диаметра два меньших отрезка и привариваем их перпендикулярно. На них укладываем один из уголков и привариваем его одной из полок наружу.


Основные этапы работ

На следующем этапе на трубы меньшего диаметра (это будет движущаяся часть тисов) также навариваем два меньших отрезка и отрезок уголка так, чтобы боковая полка была напротив другого уголка.

После этого приступаем к изготовлению возвратного механизма. На краю движущейся части просверлим отверстие, и при помощи стального прутка установим пружину.

Заварим оба края прутка и зачистим их болгаркой. С обратной стороны направляющей также проделаем два отверстия и, немного натянув пружину, закрепим её на болтовое соединение.


Для удобства оттягивания губок друг от друга приварим в начале движущейся части пруток в видео небольшой ручки.

Упор для крепления на верстаке и, в то же время ребро жёсткости, привариваем на нижней стороне направляющих и просверливаем отверстие необходимого диаметра.

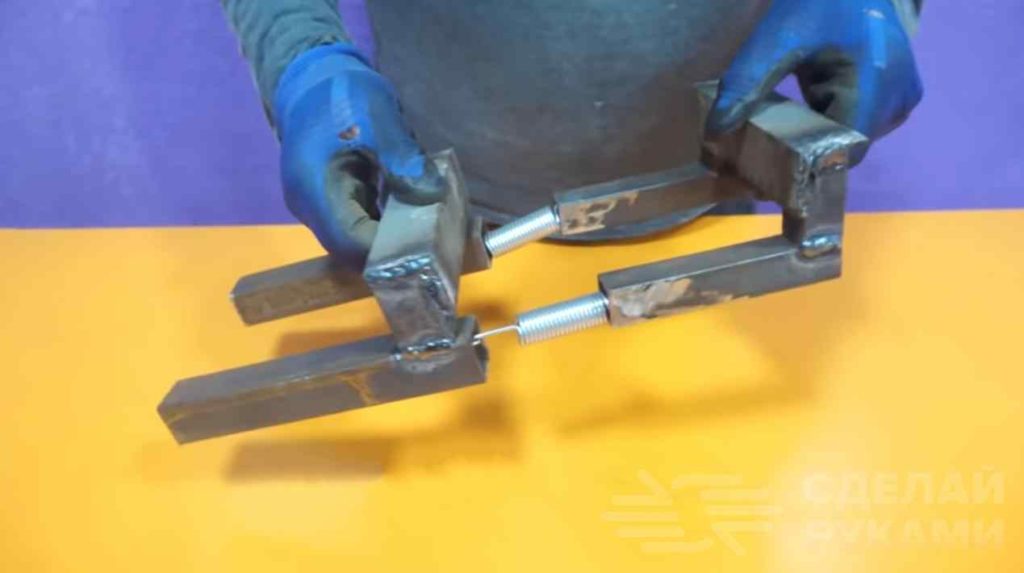

Обрабатываем все свариваемые части зачистным диском и при необходимости красим тисы. Закрепляем всю нашу самоделку на верстаке и приступаем к работе.

Все основные этапы и подробности изготовления смотрите на видео ниже. Данный материал создан на основе видеоролика с YouTube канала Mr Novruz.
