Выжигатель по дереву из трансформатора от микроволновой печи

В данном обзоре автор показывает процесс изготовления самодельного выжигателя по дереву. Основой послужит трансформатор от микроволновки.

При помощи такого выжигателя (его еще называют аппаратом Лихтенберга) можно выжигать на поверхности дерева узоры, напоминающие по своей форме молнии. И потом полученные орнаменты можно залить эпоксидной смолой.

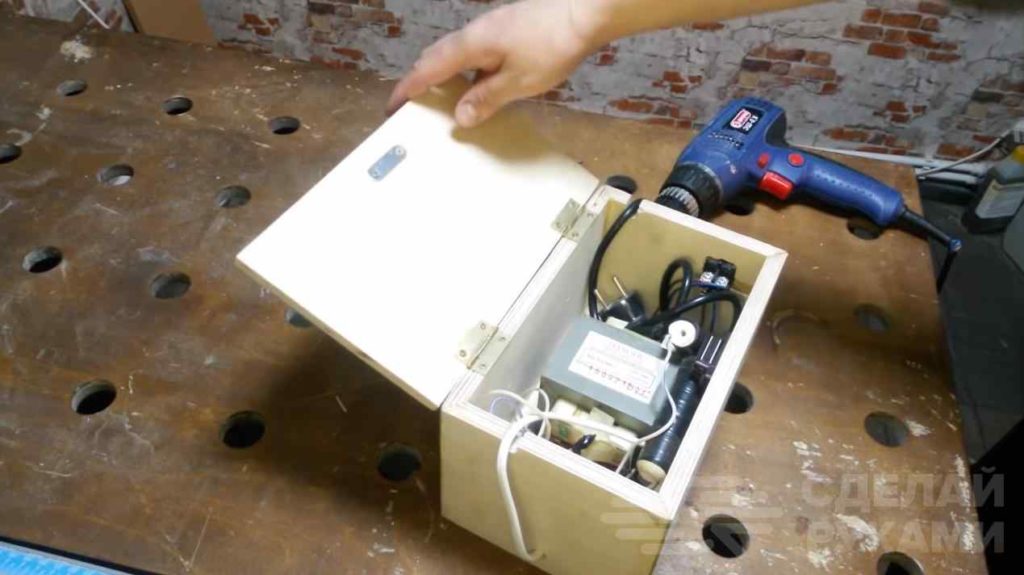

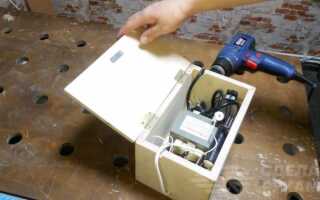

Для удобства автор также изготовил для самодельного выжигателя переносной ящик из фанеры — очень удобно.


Первым делом необходимо разобрать микроволновую печь и снять трансформатор. Затем автор отрезает шнур с вилкой, который тоже пригодится.

Рекомендуем также прочитать статью: как сделать электрокарандаш для гравировки по металлу. При помощи этого устройства вы сможете нанести различные надписи на металлические поверхности.

Основные этапы работ

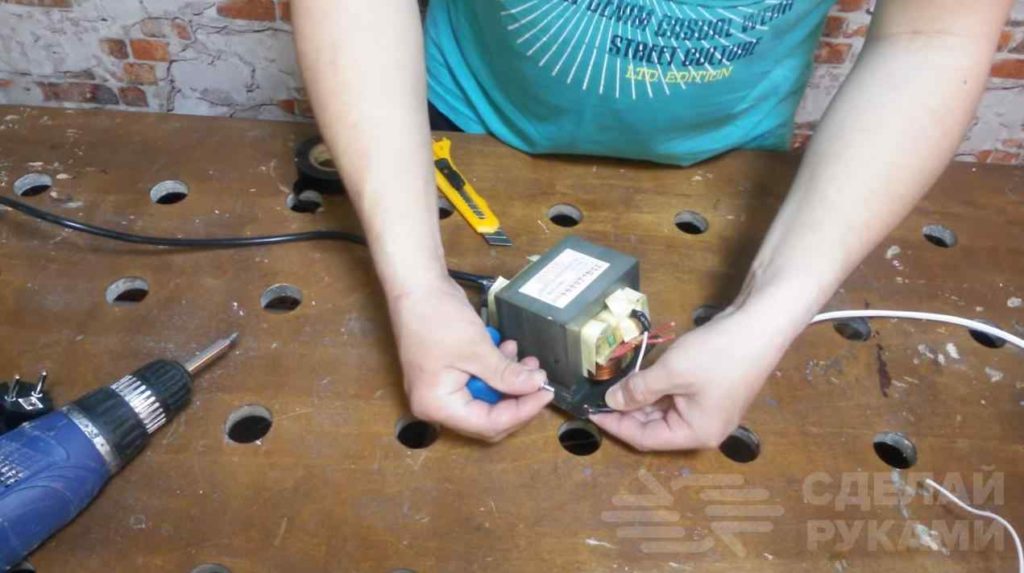

На следующем этапе необходимо шнур от микроволновки присоединить к снятому трансформатору. Для этого зачищенные концы проводов автор скручивает с концами проводов первичной обмотки.


Обращаем ваше внимание, что использовать обычную скрутку на высоком напряжении — небезопасно. Лучше пропаять места соединения проводов или купить, например, клеммы.

Далее потребуется еще два провода. Один подсоединяем ко вторичной обмотке, а второй – к корпусу трансформатора.


Теперь останется только изготовить самодельные ручки с электродами. Автор отрезал две заготовки от деревянного черенка диаметром 20 мм. По центру каждой заготовки необходимо вбить гвозди. Шляпку надо откусить.

К электродам мастер припаивает два провода, которые подсоединены ко вторичной обмотке и корпусу трансформатора.


В ручках надо сделать продольные пазы, чтобы можно было «утопить» провода. Потом нужно обмотать их изолентой.

Подробно о том, как своими руками сделать выжигатель по дереву из трансформатора от микроволновой печи, можно посмотреть в видеоролике на сайте.
