Приспособление для разметки профильной трубы

В данном обзоре автор показывает, как сделать простое приспособление для быстрой разметки профильных труб.

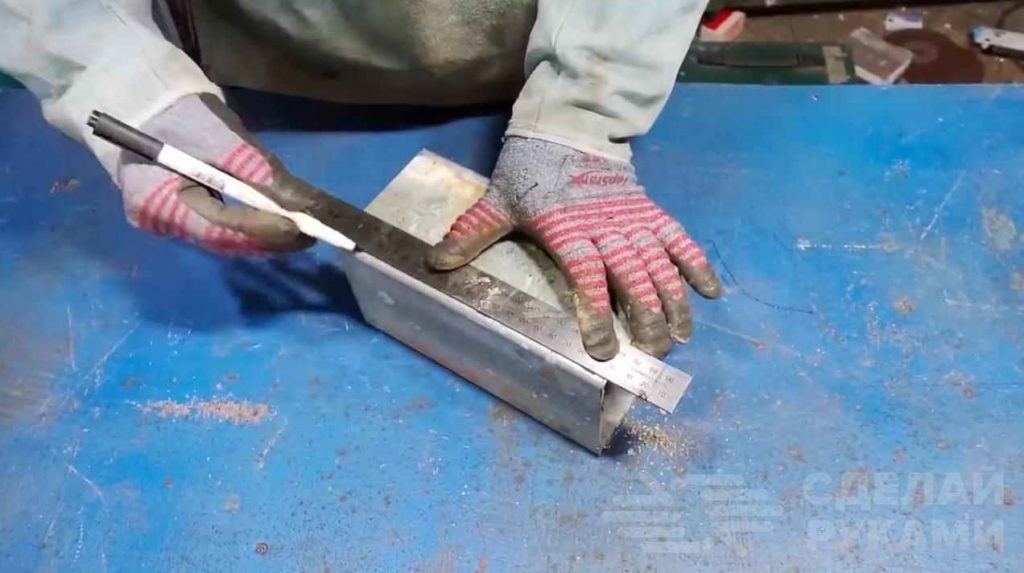

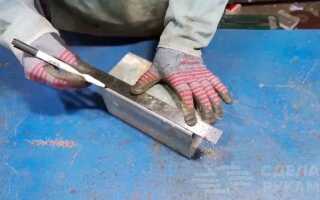

Эта самоделка пригодится в тех случаях, когда нужно выполнять однотипную разметку на большом количестве заготовок. Приспособление подойдет для работы с профильными трубами разного диаметра.

В качестве основания автор использует кусок листового металла толщиной 3-4 мм (размеры заготовки: 200х280 мм). Также потребуется две полосы металла и две части от квадратной профтрубы.


Рекомендуем прочитать обзорную статью на тему: как быстро разметить профильные трубы. Данный способ очень простой и основан на использовании шаблона.

Основные этапы работ

На следующем этапе в заготовках, вырезанных из профильной трубы, необходимо будет вырезать «окна» треугольной формы.

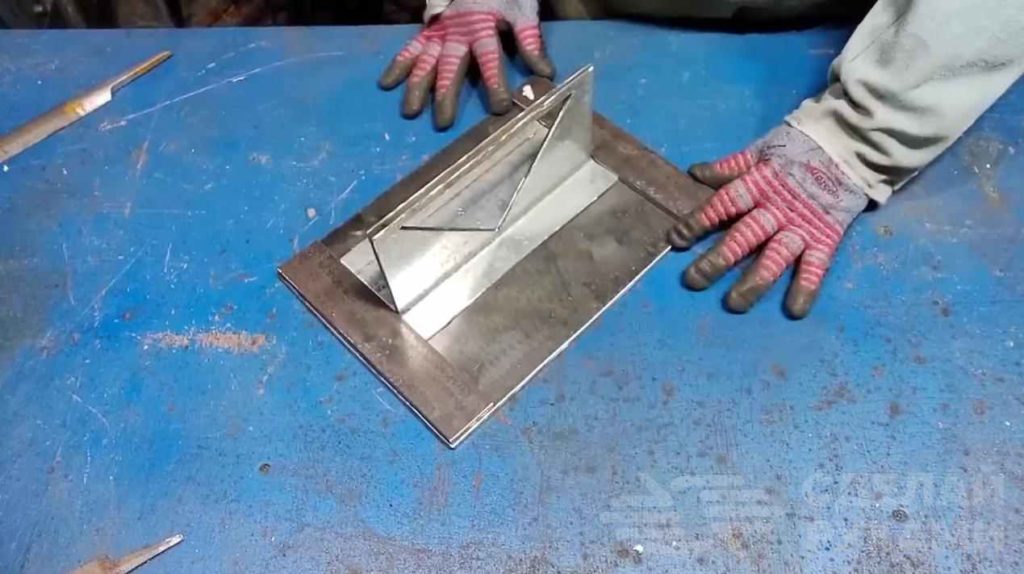

Далее эти заготовки нужно закрепить на основании. Одна из них фиксируется при помощи сварки и, соответственно, будет неподвижной.

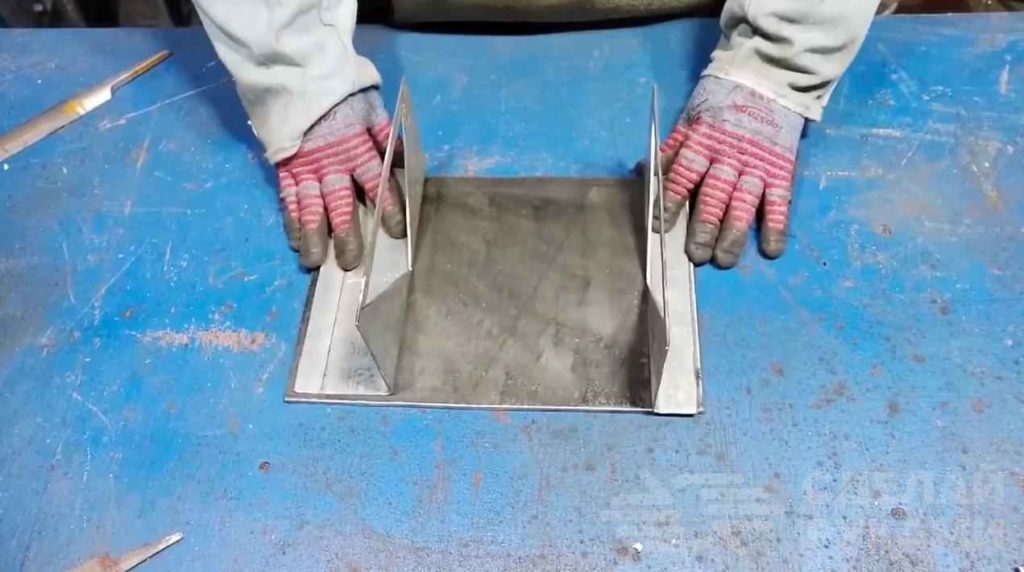

Вторая — подвижная. Она крепится с помощью болта с гайкой. Предварительно в основании нужно вырезать паз. По краям основания автор приваривает ограничители из металлической полосы.

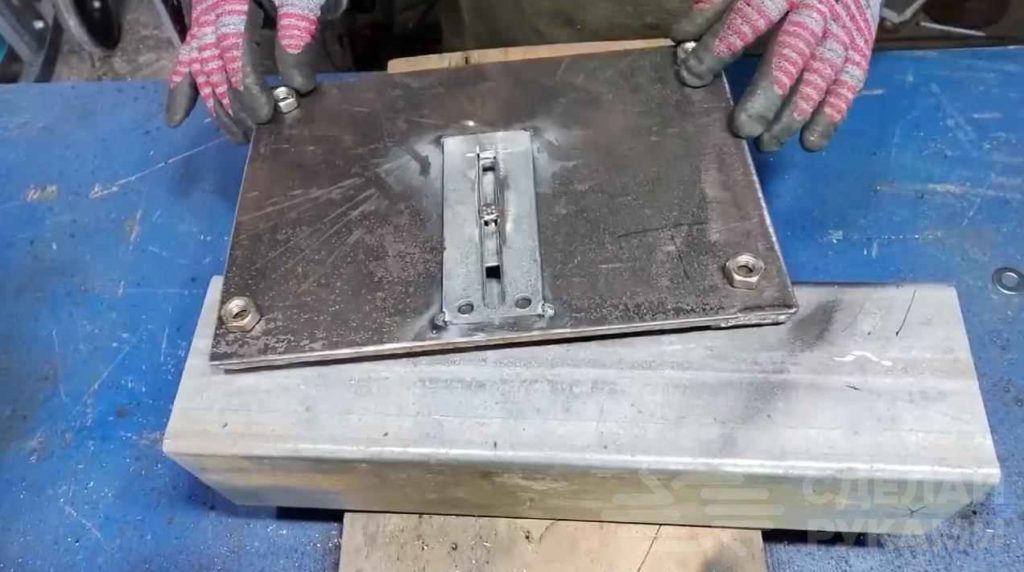

На последнем этапе останется только приварить к нижней части основания ножки. Автор использует для этого обычные шестигранные гайки.


Подробно о том, как сделать приспособление для разметки профильной трубы, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала go tv.
