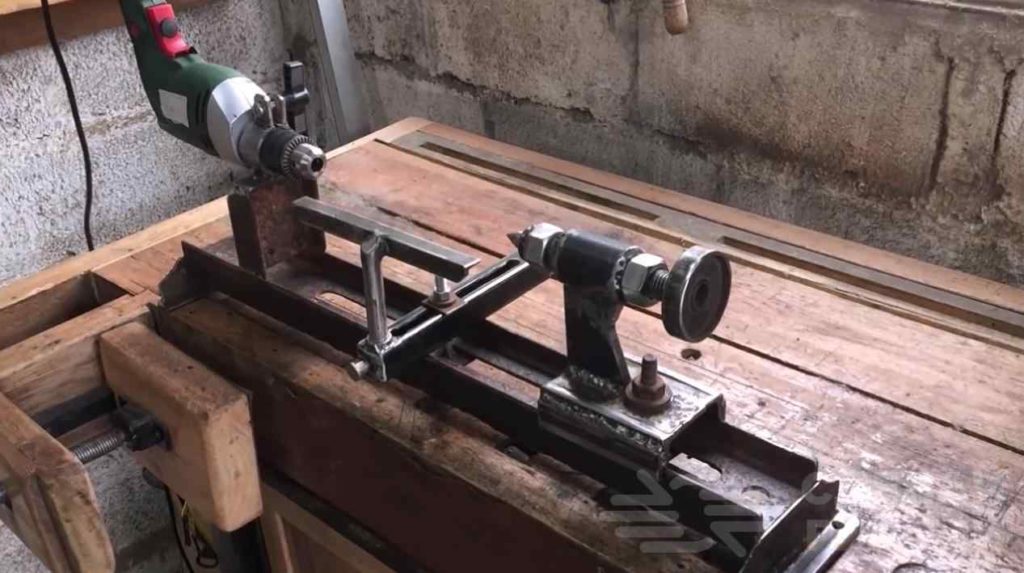

Токарный станок по дереву на базе электродрели

Нет токарного станка? Его можно изготовить своими руками. Хоть получится и уменьшенная «версия», для выполнения простых работ этого будет вполне достаточно.

В качестве привода мастер использует электрическую дрель, но можно взять за основу и двигатель от стиралки.

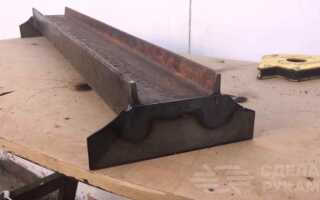

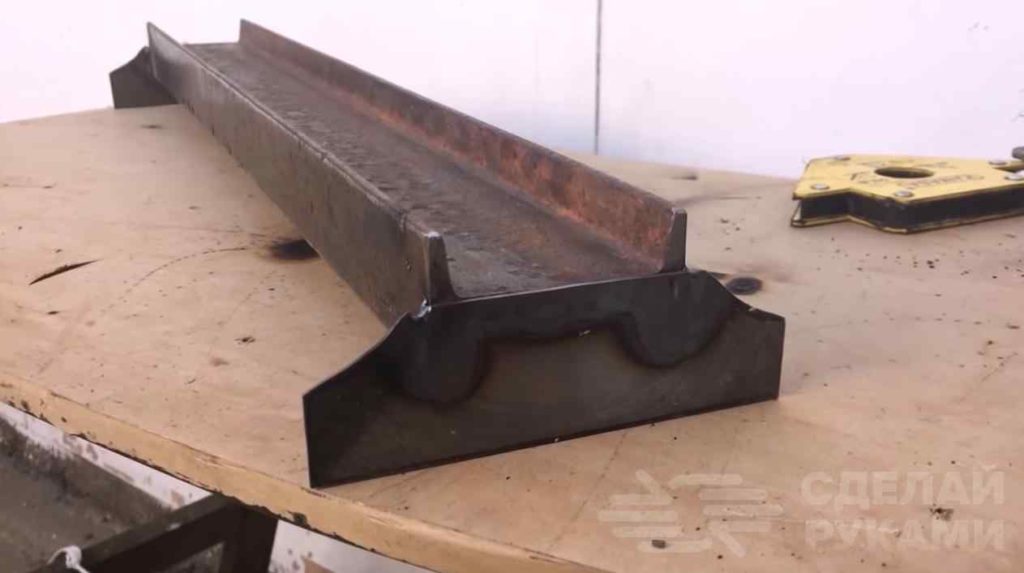

Станина токарного станка изготавливается из куска двутавровой балки. Из старого пильного диска для циркулярки мастер вырезает две заготовки и приваривает их по торцам двутавра.


Рекомендуем также прочитать статью-обзор: как своими руками сделать простой настольный токарный станок по дереву из УШМ.

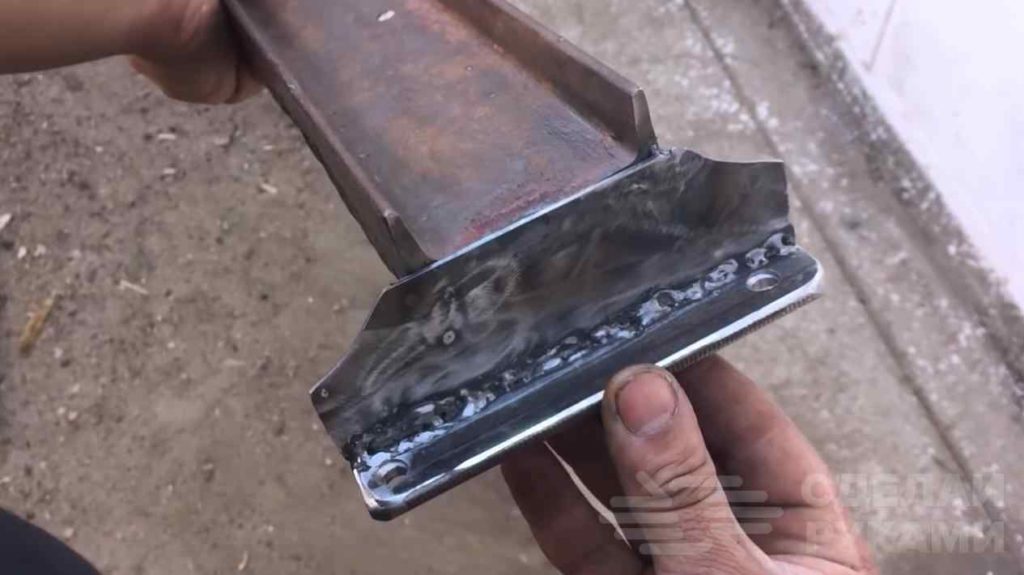

К пластинам мастер приваривает полосы металла, в которых потом нужно будет просверлить по два отверстия. В принципе, для крепления к верстаку подойдут и обычные отрезки уголка.


Основные этапы работ

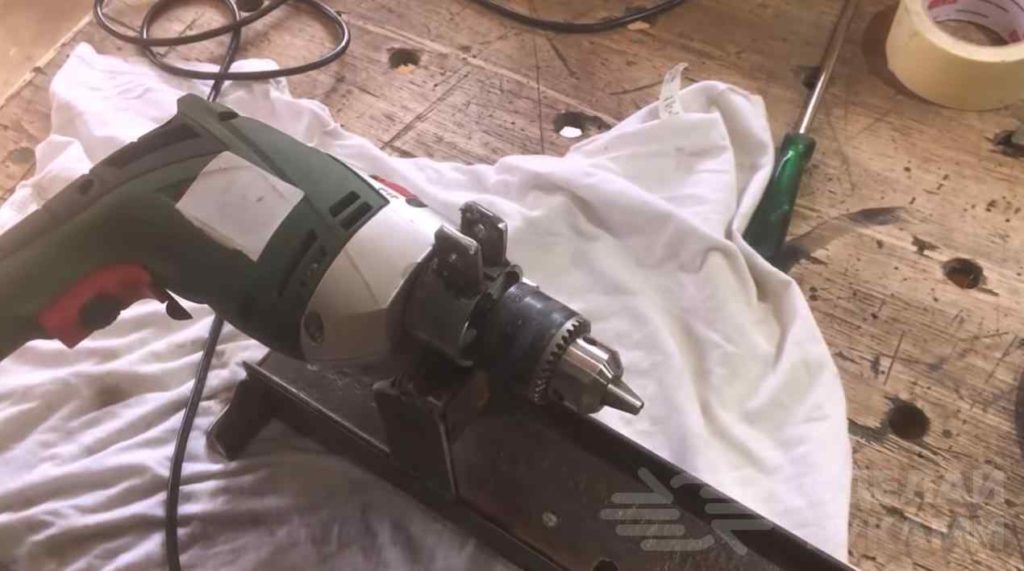

На следующем этапе привариваем к станине кусок двутавра, а к нему — хомут для фиксации электродрели. Хомут можно сделать из отрезка круглой стальной трубы.

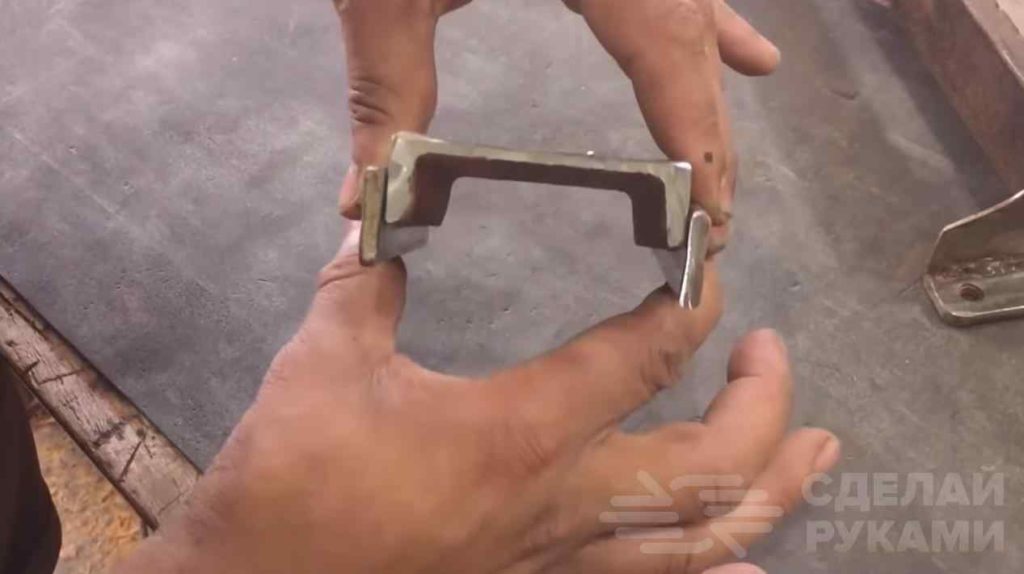

Далее отрезаем кусок двутавра, отрезаем лишнюю часть и привариваем по бокам две полосы металла.

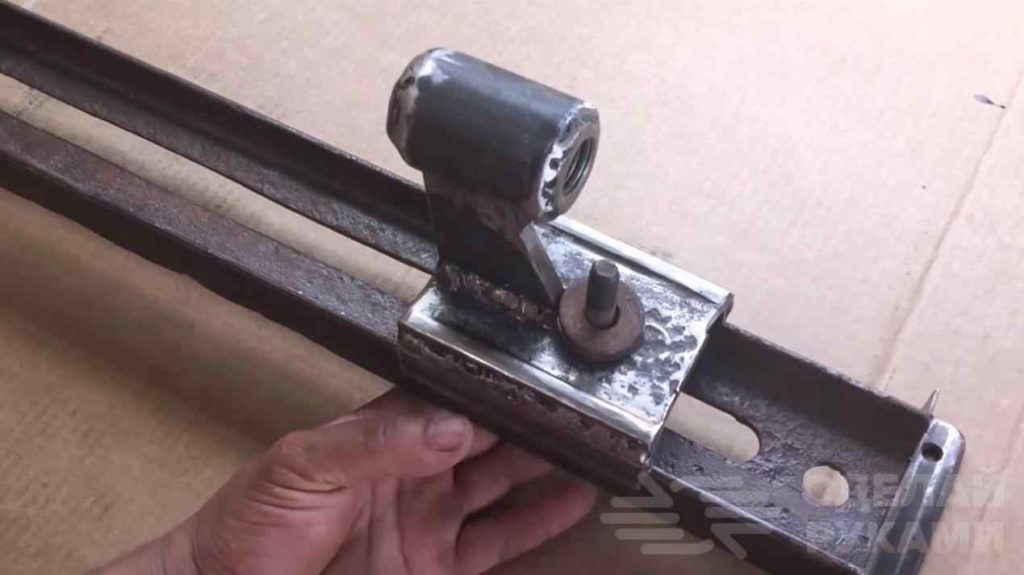

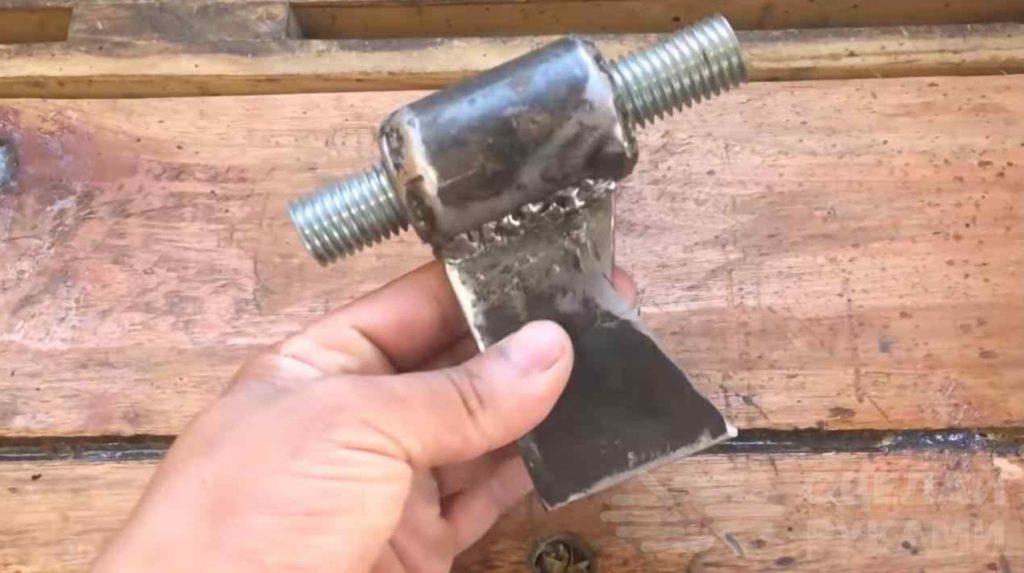

Получившаяся деталь будет выполнять роль основания задней бабки. После этого изготавливаем саму заднюю бабку.



Для перемещения и фиксации задней бабки на станине в основании необходимо прорезать болгаркой продольный паз.

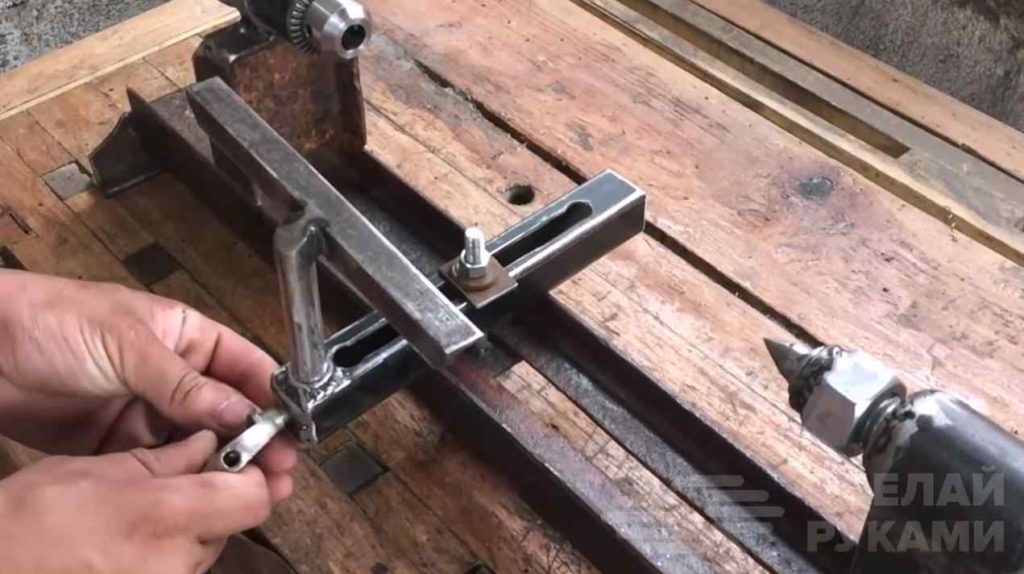

На последнем этапе останется только изготовить каретку и подручник. После этого зачищаем все сварные швы, и можно приступать к обработке заготовок из дерева.



Подробнее о том, как сделать такой токарный станок, смотрите на видео. Данный обзор создан на основе видеоролика с YouTube канала Elias Maximiliano.
