Струбцина для склеивания деревянных рамок

Когда необходимо склеить много деревянных рамок (например, на заказ), имеет смысл использовать для этого специальную рамочную струбцину. Причем покупать ее совсем необязательно — можно сделать своими руками.

В данном обзоре автор показывает, как изготовить струбцину для склеивания деревянных рамок в домашних условиях. Основной материал — фанера.

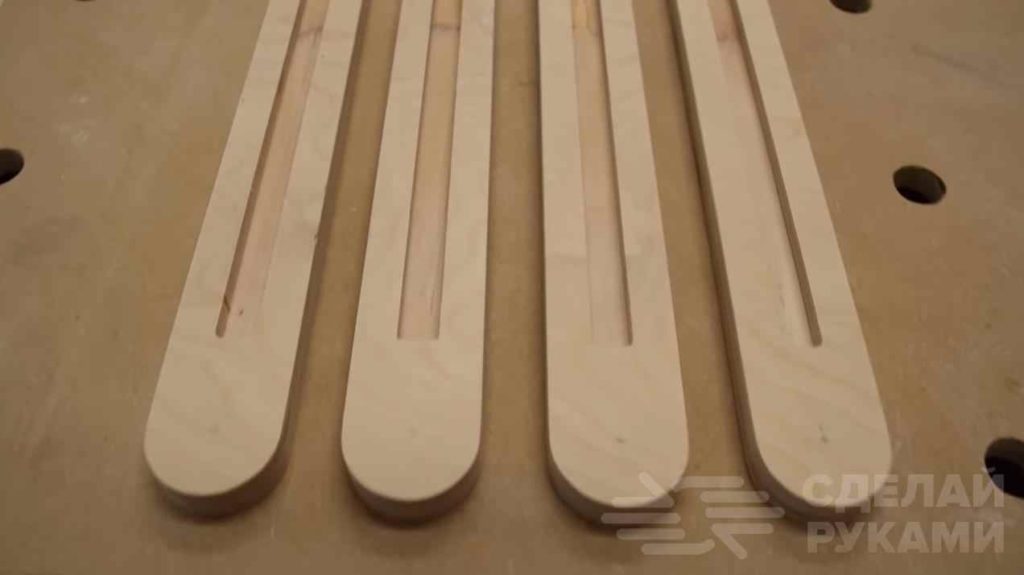

Первым делом необходимо распилить лист фанеры на заготовки. Сначала потребуется изготовить четыре планки одинаковой длины. Выбираем в них продольные пазы под алюминиевые направляющие.


Рекомендуем также прочитать обзорную статью на тему: как сделать быстрозажимные струбцины из профильной трубы и пружины. Такие струбцины очень удобны в использовании.

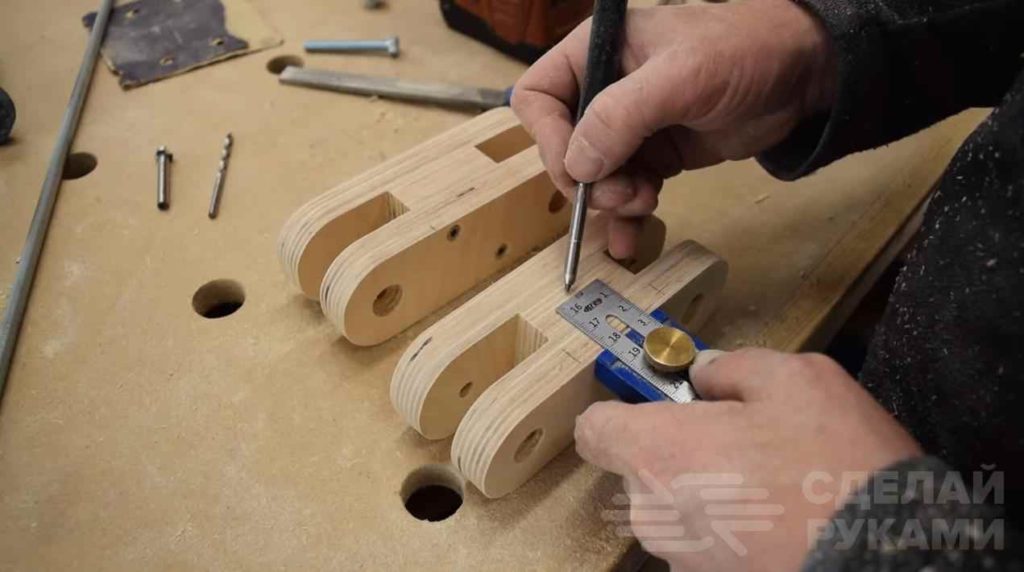

Следующим шагом будет изготовление двух соединительных элементов. По центру каждой детали нужно просверлить по одному отверстию для установки резьбовой шпильки.

В просверленные отверстия забиваем мебельные забивные гайки. Края на заготовках можно скруглить. И смотрится красивее, и работать удобнее.


Основные этапы работ

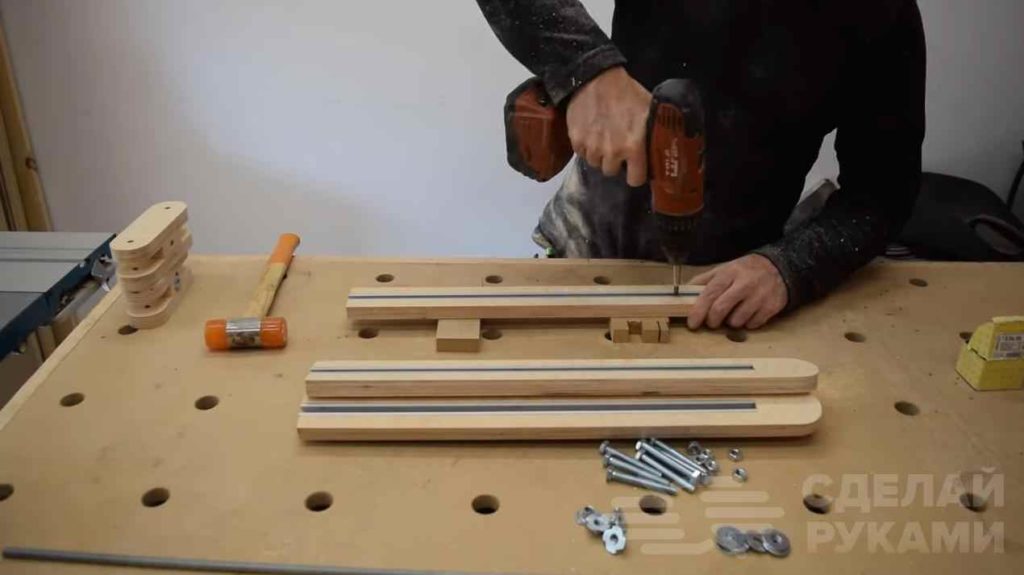

Далее вставляем алюминиевые направляющие в пазы и прикручиваем их саморезами. Выступающие части саморезов с обратной стороны планок надо срезать болгаркой, после чего зашлифовать.

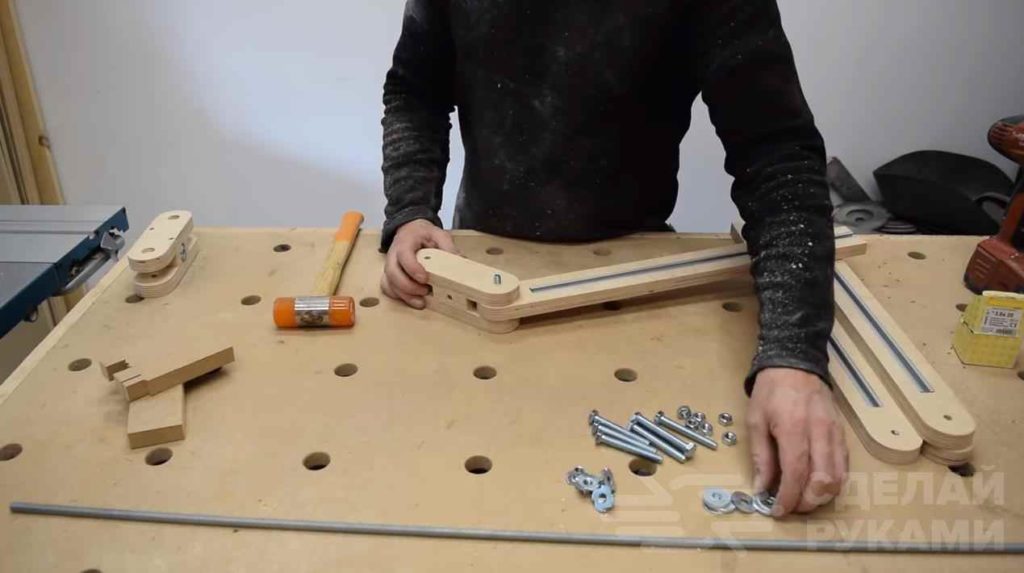

При помощи ранее изготовленных соединительных элементов соединяем попарно планки с направляющими. Автор использует в качестве крепежа болты с гайками и шайбами.

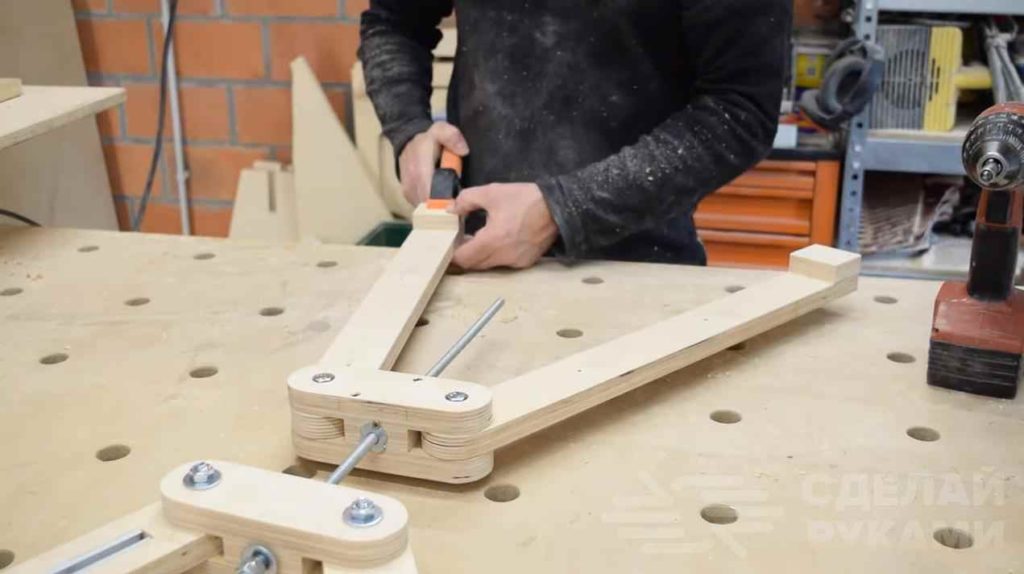

Вкручиваем шпильку в мебельные гайки. По краям планок мастер приклеивает подпятники из квадратных кусочков фанеры.

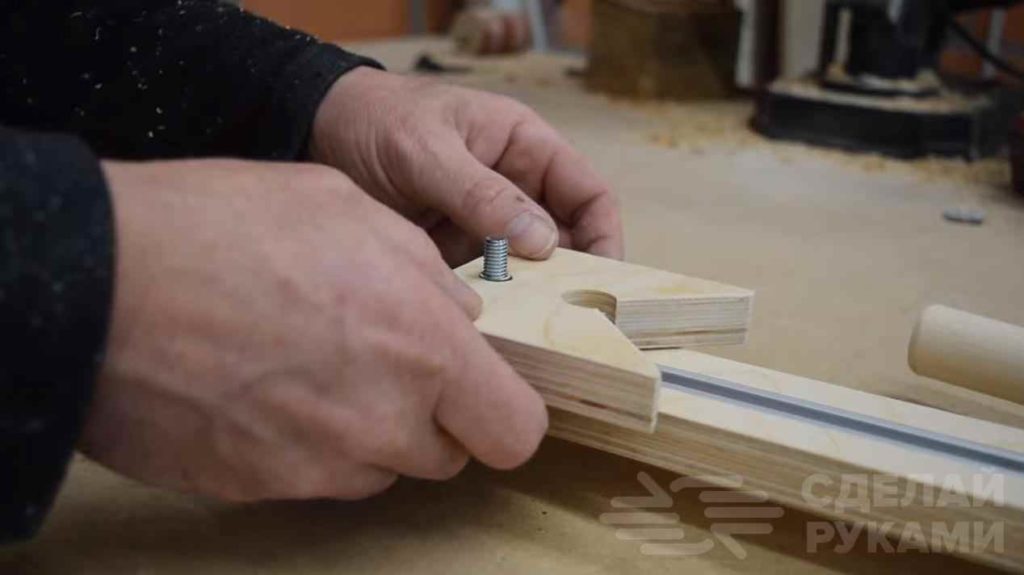

На последнем этапе останется только изготовить и установить упорные элементы. Сверлим в них крепежные отверстия.

После этого вырезаем треугольные куски с одной из сторон каждой детали и сверлим еще по одному отверстию, чтобы углы склеиваемых деревянных рамок не упирались в них. Самоделка готова.


Подробно о том, как сделать рамочную струбцину, можно посмотреть на видео ниже. Материал подготовлен на основе видеоролика с YouTube канала Christofix — DIY Projects.
