Электроножницы по металлу на основе дрели

Для работы с тонким листовым металлом иногда могут потребоваться электрические ножницы. Их можно изготовить своими руками на основе дрели.

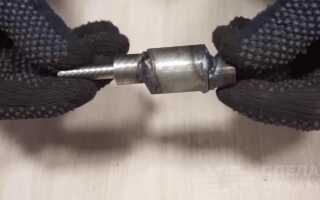

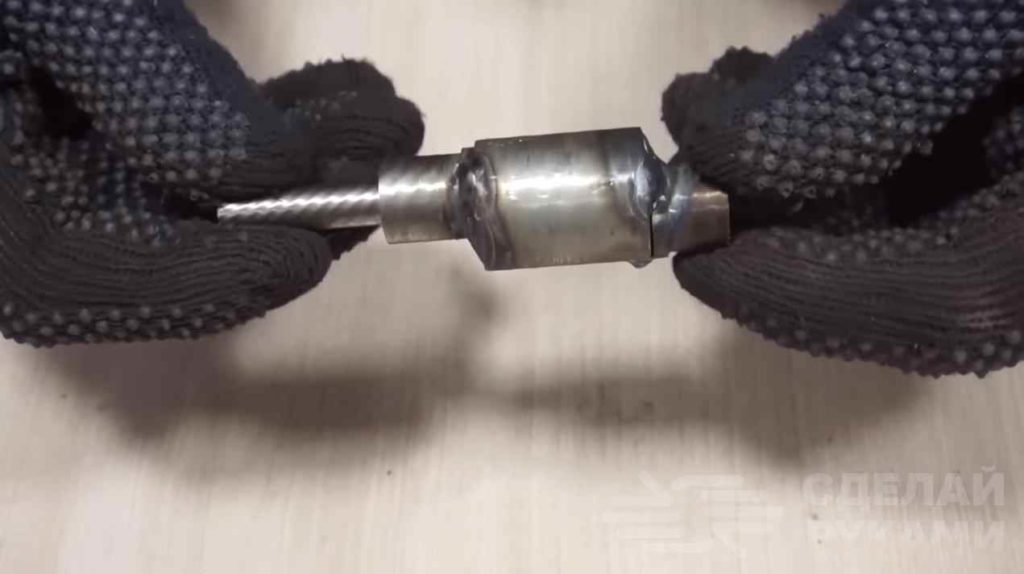

Первым делом из металлических заготовок цилиндрической формы (их можно выточить на токарном станке) автор делает эксцентрик с хвостовиком.

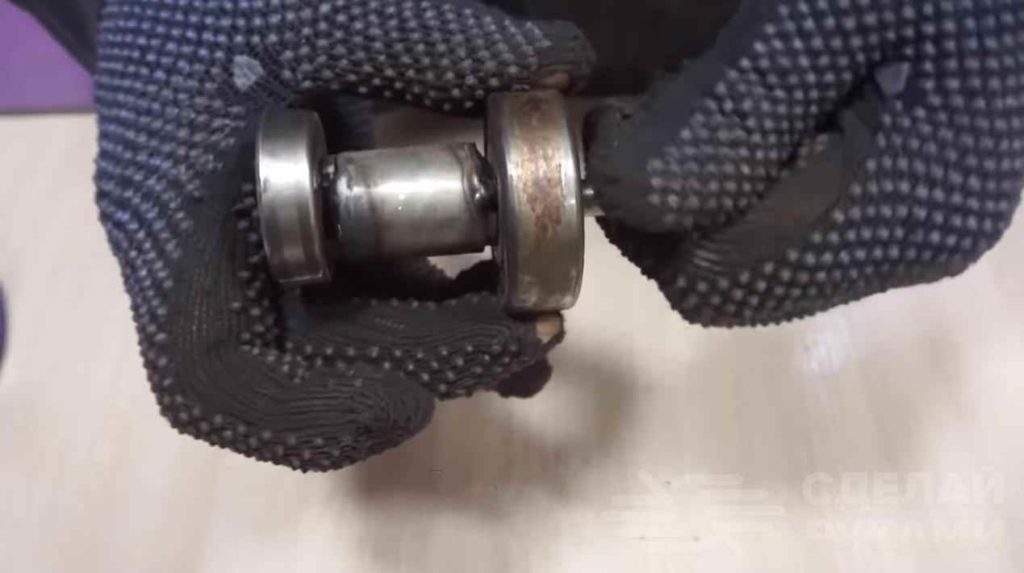

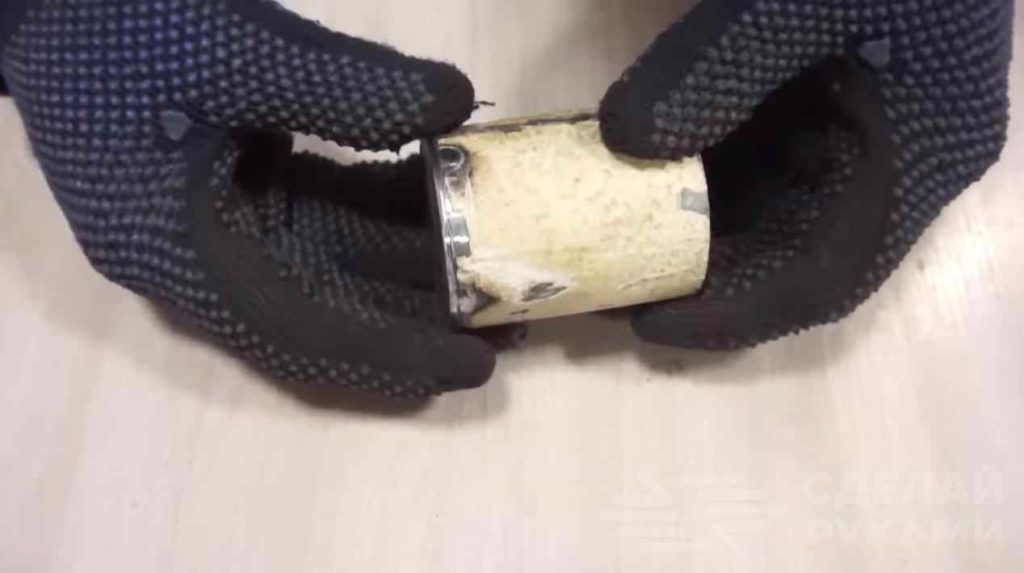

На получившийся эксцентрик с двух сторон надеваем подшипники и обвариваем. Отрезаем кусок круглой трубы и привариваем к торцу круглую пластину.



Читайте также: как изготовить простой самодельный кондуктор для сварки заготовок под разными углами.

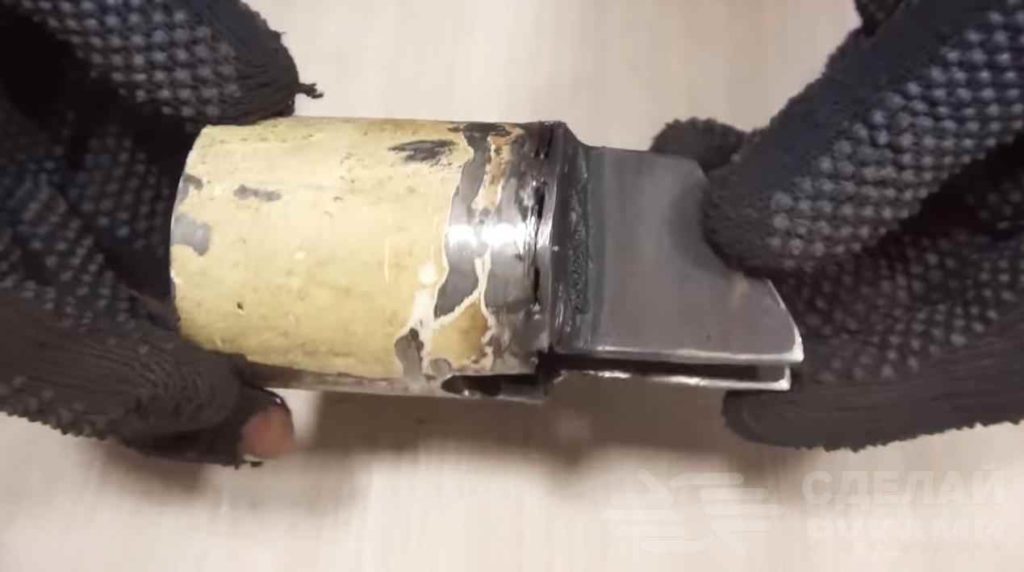

В заготовке из круглой трубы прорезаем болгаркой паз, а потом привариваем два куска полосы металла, у которых одна из сторон срезана под углом.


Основные этапы работ

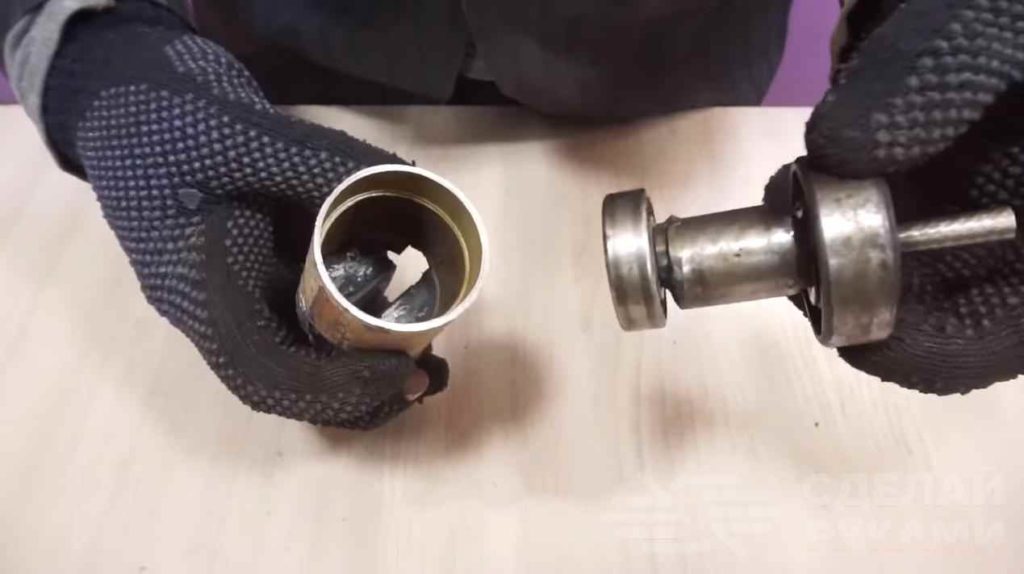

На следующем этапе вставляем эксцентрик в круглую трубу, и привариваем наружную обойму подшипника к внутренней стороне стенки.

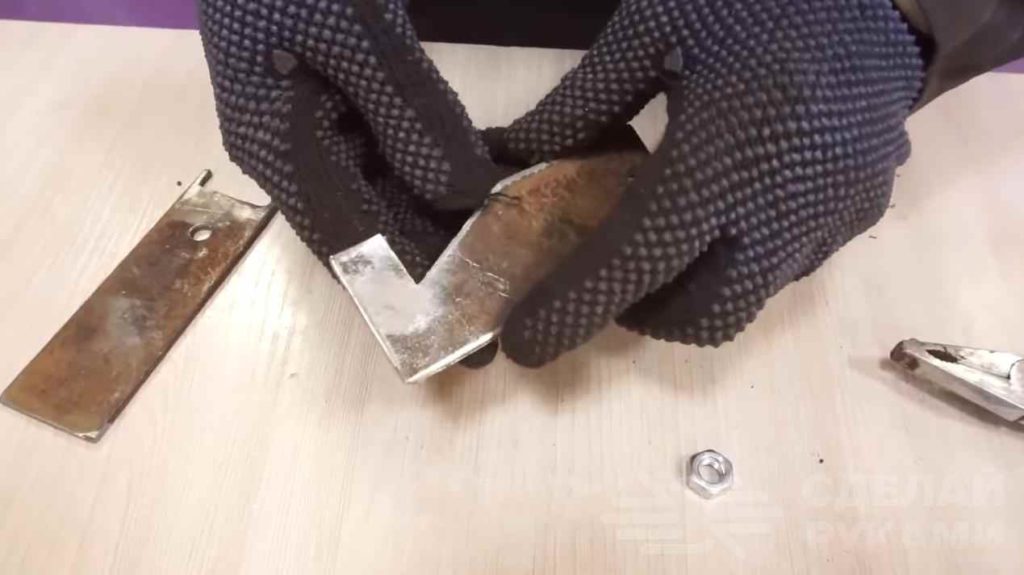

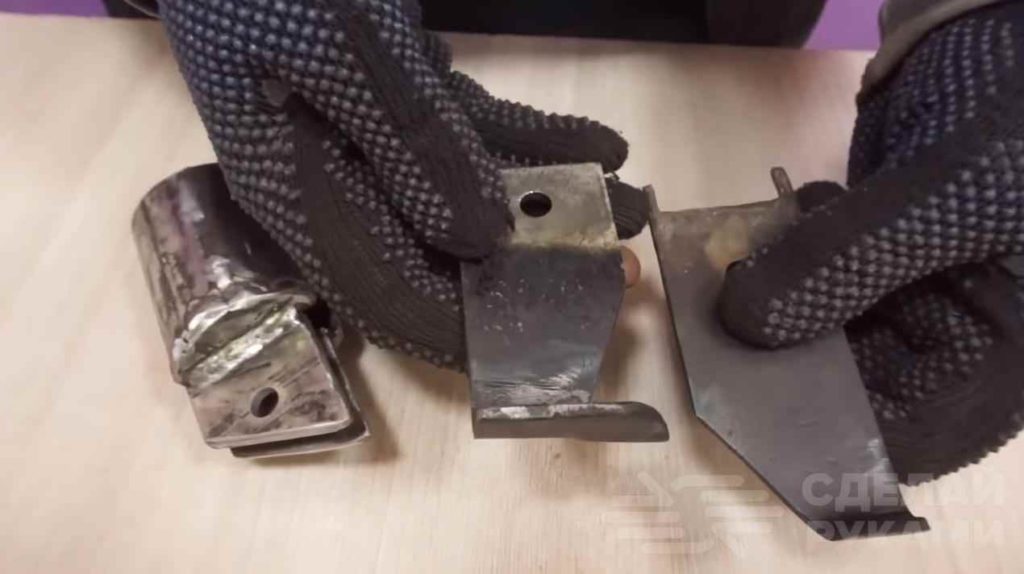

Режущие ножи делаем из двух металлических пластин, их режущие кромки надо закалить. Вставляем их между пластинами, приваренных к отрезку круглой трубы. Фиксируем с помощью болта и гайки.



Один из режущих ножей привариваем к одной из крепежных пластин. Сварной шов зачищаем болгаркой.

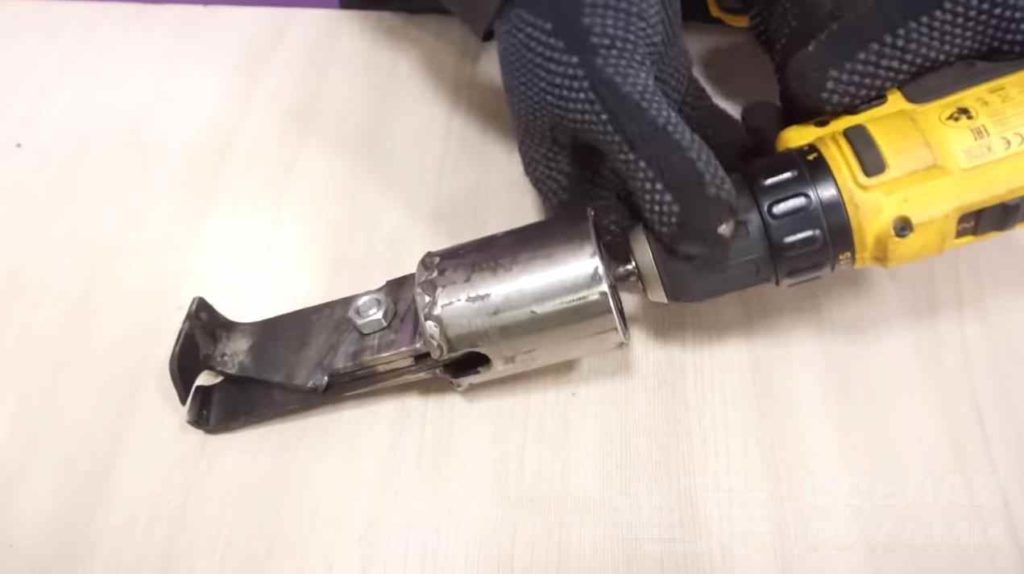

Устанавливаем нашу самодельную насадку в патрон дрели или шуруповерта, и электроножницы готовы к работе.


Пошаговый процесс изготовления самоделки можно посмотреть в авторском видеоролике на нашем сайте. Идея принадлежит автору YouTube канала An Gear.
