Станок для зачистки круглых и квадратных труб из металла

В данном обзоре автор делится с нами очередной полезной самоделкой для домашней мастерской. Речь пойдет об изготовлении станка для зачистки круглых и квадратных (профильных) труб из металла.

Вручную чистить их болгаркой — не всегда удобно, да и долго. А с помощью этого станка обрабатывать заготовки намного легче и быстрее. Можно также полосы металла зачищать.

В качестве привода для станка мастер использует электродвигатель мощностью 250 W (980 оборотов в минуту).

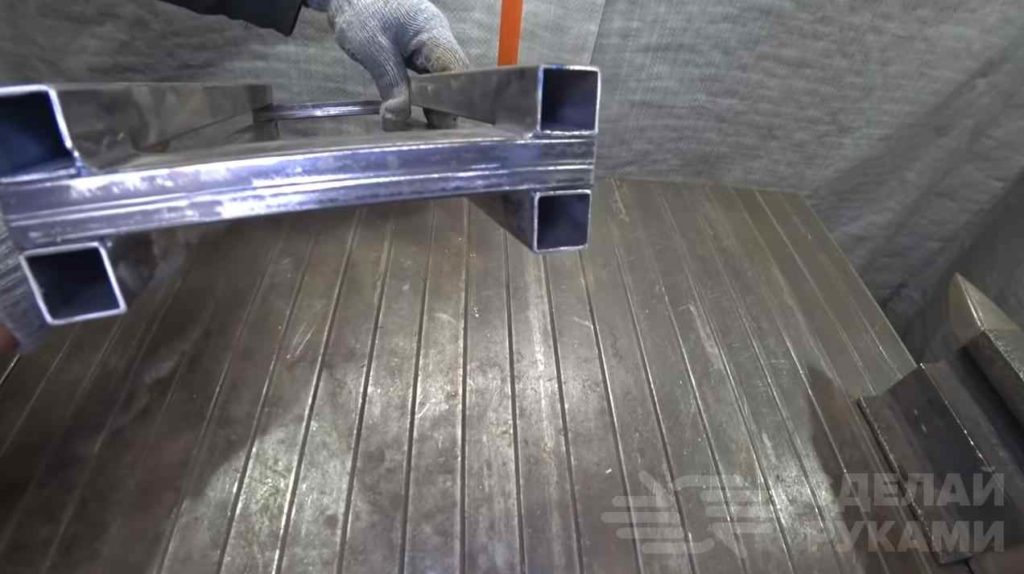

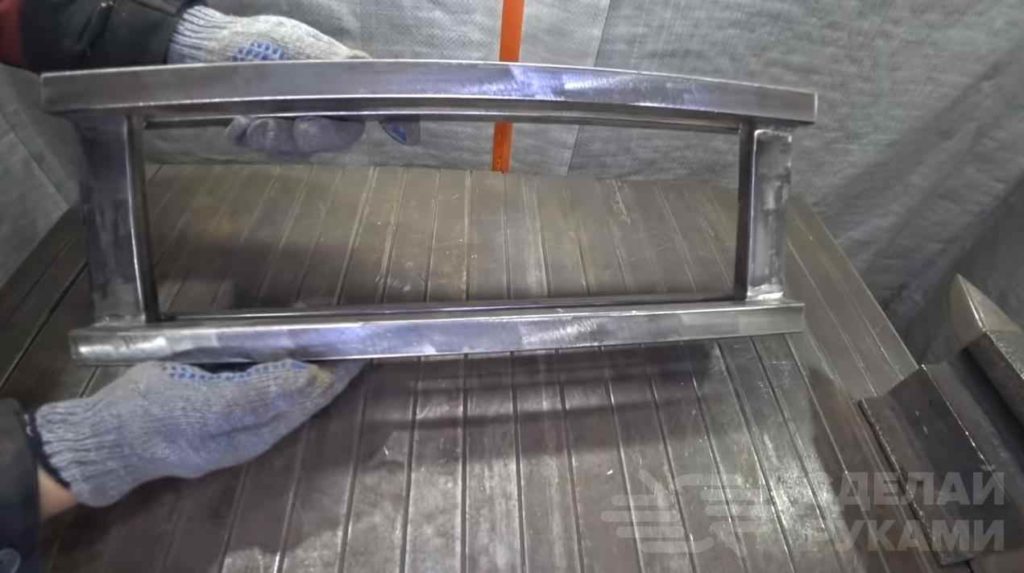

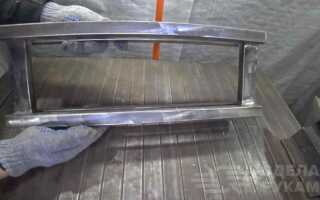

Первым делом необходимо будет отрезать заготовки нужной длины из профильной трубы 25*25 мм и 20*40 мм. Свариваем их вместе. Сварные швы зачищаем.



Рекомендуем также прочитать статью-обзор: как сделать отрезной станок по металлу из болгарки (УШМ) и ненужных амортизаторов. В домашней мастерской такой станочек не помешает.

Основные этапы работ

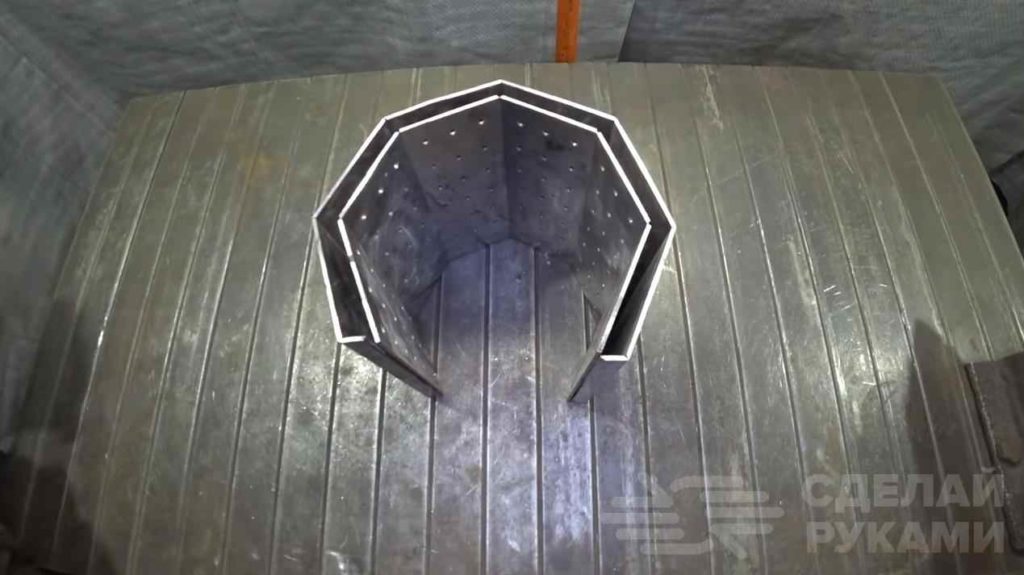

На следующем этапе автор вырезает из листа металла две пластины и делает на них прорези (на расстоянии 65 мм друг от друга), разделив их таким образом на сегменты.

В одной из пластин необходимо сделать перфорацию. После этого сгибаем обе пластины и свариваем вместе. В результате получился желобок, по которому будут перемещаться обрабатываемые заготовки.

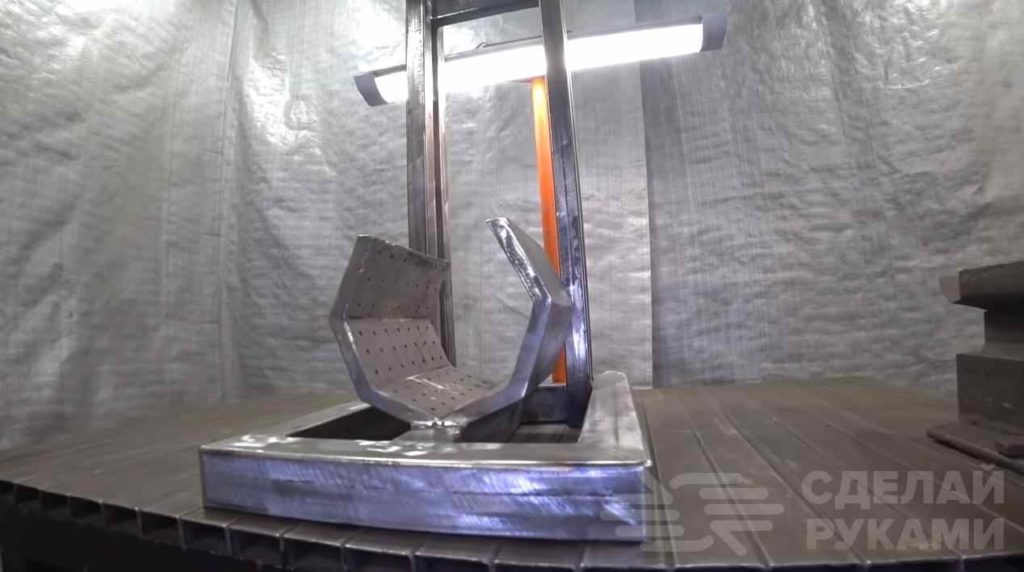

Из отрезков профтрубы 40*40 мм автор сваривает П-образное основание. К нему привариваем желобок и деталь, изготовленную в самом начале.

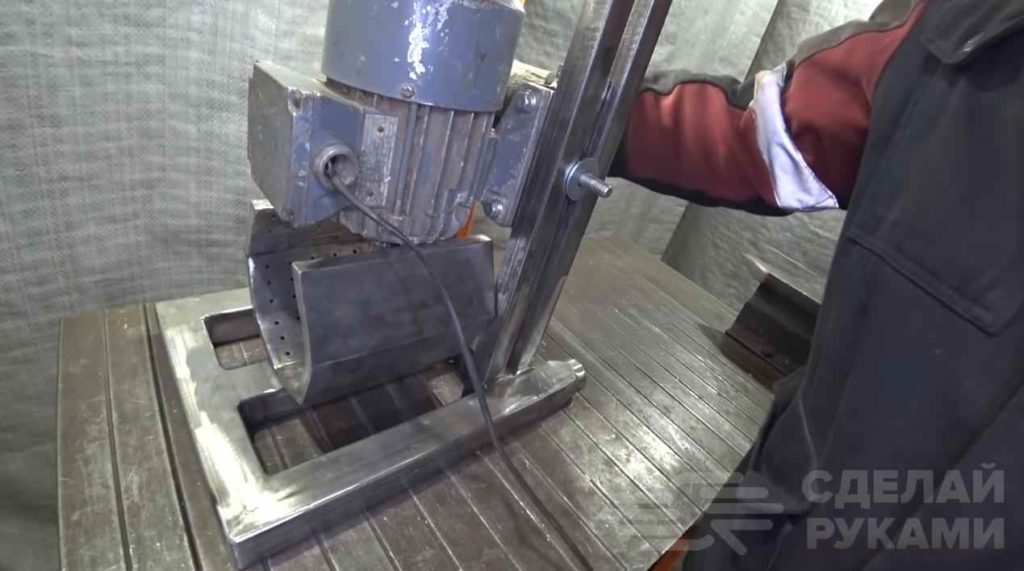

На последнем этапе останется только сделать подвижную площадку для электродвигателя, которая будет перемещаться вверх-вниз по направляющим, и крепим к ней возвратные пружины.


Подробно о том, как сделать станок для зачистки круглых и квадратных труб из металла, можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала РОТОРКОР.
