Настольная трубная струбцина своими руками

В мастерской очень часто приходится резать заготовки круглого сечения. В обычных слесарных тисах зажимать трубы и прутки проблематично, так как губки тисов дают всего лишь две точки опоры.

Трубная струбцина может дать четыре точки опоры, что выровняет трубу и будет препятствовать её вращению. Причем в трубной струбцине можно фиксировать как круглые, так и профильные трубы.

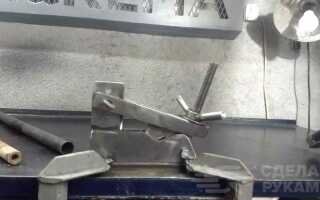

В данном обзоре автор показывает, как сделать удобную трубную струбцину своими руками из ненужных обрезков металла. Крепится она непосредственно к рабочему столу или верстаку, как слесарные тисы.

Для работы потребуется различный режущий и шлифовальный инструмент, лист металла толщиной до 10 мм, металлический пруток, шпильки и гайки различных диаметров.

Рекомендуем также прочитать статью: как сделать пневматические тиски своими руками для домашней мастерской.

Основные этапы работ

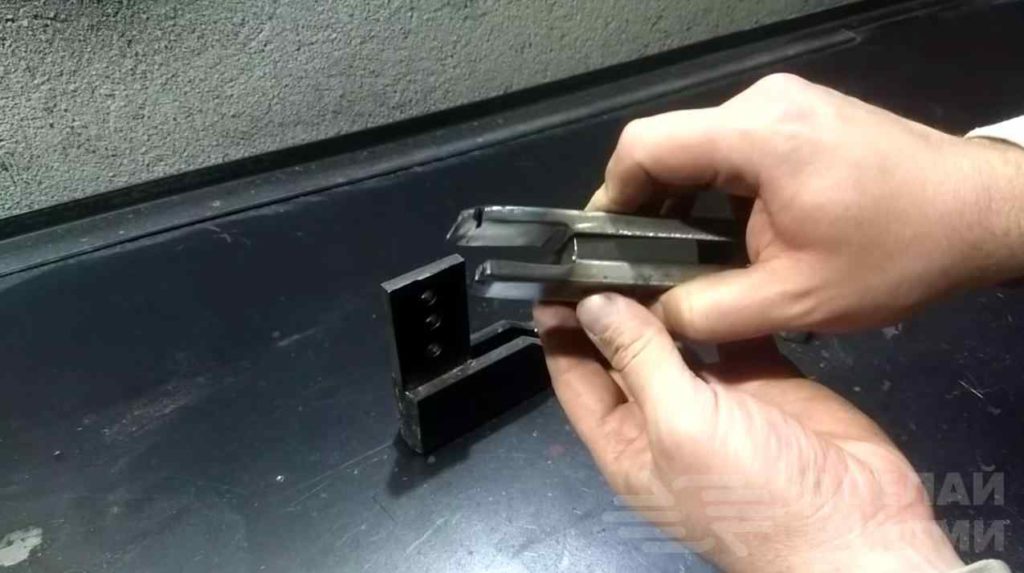

Предварительно подготовив шаблоны всех частей из бумаги, переносим их на лист стали. Вырезаем все заготовки согласно контурам. Совмещаем две рабочие половины и стараемся сделать их абсолютно одинаковыми.

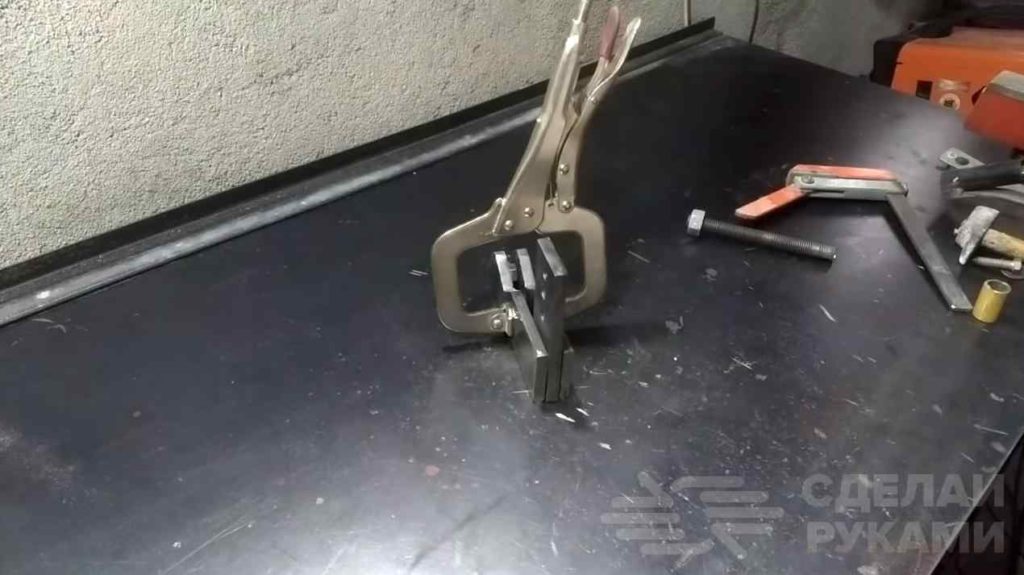

Вырезаем треугольник, смотрящий вниз своей вершиной. Шлифуем обе детали одновременно — так отклонение будет минимальным. Опорная вертикальная часть струбцины выполняется из стали, той же толщины, что и будущая прижимная пластина.

Просверливаются три или более отверстий для регулировки диаметра зажимаемых деталей. Свариваем воедино все три части. Для большей устойчивости на нижней части заготовки привариваем перпендикулярно зажимам две ножки из стальных брусков.


Для сборки верхней зажимной части будем использовать отрезки листовой стали. Два длинных отрезка будут выступать в качестве основания.

Для этого свариваем их вместе, оставляя зазор. Он должен быть практически равен зажимной пластине. Пластину вырезаем из стали и прорезаем треугольник, смотрящий своей вершиной вверх.


Примеряем все части. Если всё сходится, подготовим зажимной вал. Изготавливается он из резьбовой шпильки, на край которой приварена гайка.

Просверливаем отверстие в нижних пластинах и закрепляем при помощи болтового соединения. По бокам гайки друг напротив друга привариваются две небольшие металлические шпильки.


Таким образом мы получаем зажимную гайку. Собираем конструкцию целиком, и наша самоделка готова зажимать любые отрезки труб. Подробное описание и все процессы работы можно посмотреть на видео ниже.
